Detailinformationen |
|||
| Tabellengröße (mm): | 1320*1010 | Tabellenbewegung (X) (mm): | 1200 Millimeter |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 900 mm | Tabellenbewegung (Z) (mm): | 1300 Millimeter |
| Anzahl der Achsen: | 4 | Max. Table Load (Kilogramm): | 5 000 kg |
| Fahrt (W-Achse) (mm): | 5000 Millimeter | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Gewöhnliche Ware |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Getriebe, Druckbehälter |
| Positionierungsgenauigkeit (X-Achse) mm: | 0.03 | Positionierungsgenauigkeit (Y-Achse) mm: | 0.03 |
| Positionierungsgenauigkeit (Z-Achse) mm: | 0.03 | Nummer der Spindeln: | 4 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1100 R/m | Leistung des Spindelmotors ((kW): | 15 kW |
| Typ: | Horizontale | Die Situation: | Neues |
| CNC oder nicht: | Normal | Spannung: | 220/380 |
| Abmessungen (L*W*H): | 5500 x 3050 x 2900 | Gewicht (T): | 12,5 t |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Multifunktionales |
| Anwendbare Branchen: | Bekleidungsgeschäfte, Lebensmittel- und Getränkefabrik | Standort des Ausstellungsraums: | Kanada, Frankreich, Deutschland, Indonesien, Thailand, Marokko |
| Bohrleistung: | 60 | Durchmesser der Gegenbohrung (max.): | 240 |
| Der Arbeitsdurchmesser der Schieberegler (max.): | 720 | Größe der Tabelle: | 1320*1010 |
| Tischlastkapazität: | 5000 | Abstand zwischen Spindelmitte und Tisch: | 5 - 905 |
| Anzahl der T-Schlitze: | 7 | T-Schlitze, Breite: | 22 |
| T-Schlitze, Abstand: | 1255 | Tischdrehbereich: | 4*90 |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:

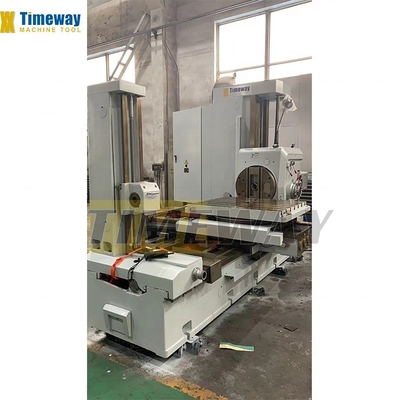

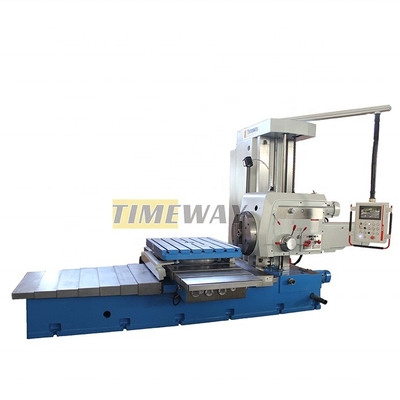

Die horizontalen Fräser und Bohrmaschinen der klassischen Serie eignen sich besonders für die Roh- und Veredelungsbohrung sowie für die Fräsen großer, mittlerer und Boxkomponenten.Sie zeichnen sich durch das Bohren von inneren Löchern aus., zylindrisches Drehen und Rillen durch Radialzufuhr der aufgerichteten Plattenrutsche.Bei der Drehbarkeit der Arbeitsplatte wird eine optische Positioniervorrichtung von 4x90° verwendet, die für große Werkstückumsätze geeignet ist und die Bearbeitungsgenauigkeit erfordertDas präzise DRO-Messsystem erfüllt die Anforderungen der Werkstückkoordinate und -linie.
Spezifikationen | Einheiten | TPX-110B | ||
Spindel | Durchmesser | mm | 110 | |
Verjüngung | Morse Nr.6 | |||
Max. Drehmoment | N.m. | 1225 | ||
Max. axaler Schub | N | 12250 | ||
Geschwindigkeitseinstellungen | - | 22 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 8 bis 1000 | ||
Hauptmotorleistung | kW | 7.5 | ||
Vorstellplatte | Max. Drehmoment | N.m. | 1960 | |
Durchmesser | mm | 600 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 4 bis 200 | ||
Geschwindigkeitseinstellungen | - | 18 | ||
Arbeitstisch | Abmessungen | mm | 1100*960 | |
Max. Ladung | Weigerung | 5000 | ||
Größe des T-Schlitzes | mm | 22 | ||
Anzahl der T-Schlitze | 7 | |||
Bearbeitungsbereich | X-Achse max. Fahrt | mm | 900 | |
Y-Achse max. Fahrt | mm | 900 | ||
Z-Achse max. Fahrt | mm | 1400 | ||
W-Achse max. Fahrt (Spindel) | mm | 600 | ||
U-Achse max. Fahrt (Gesichtsplattenrutsche) | mm | 180 | ||
Drehwinkel der B-Achse | - Nein. | 360 | ||
Min. Entfernung zwischen Spindelkneider und Arbeitstisch | mm | 0 | ||
Futtermittel | Schnelle Durchfahrt X/Y/Z/W | mm/min | 2500 | |
Versorgungsbereich der Achsen für jede Spindelumdrehung | mm/Umsatz | 0.04-6/0.01-1.88 | ||
Geschwindigkeitsbereich ((X) | mm/min | - | ||
Genauigkeit | Liniäre Messgenauigkeit ((X/Y/Z-Achse) | mm | 0.005 | |
Lineare Messgenauigkeit (B-Achse) | - Nein. | 0.001 | ||
Allgemeine Angaben | Abmessungen ((L*W*H) | mm | 4910*2454*2750 | |
Maschinengewicht | Weigerung | 11500 | ||
- MT6 Spindel (110 mm) - Metrische 80 Spindel (130 mm) - Auf der Platte - Ein langweiliger Werkzeughalter - Arbeitslampe - Kühlsystem - Hydraulisches System - Schmierpumpe - NEWALL X/Y-Achse DRO - MITSUBISHI PLC Steuerung - Elektrische Bauteile mit CE-Kennzeichnung - Ebenenkeile und Fundamentschrauben - Bedienmittel - Bedienungsanleitung | - ISO50 (7:24) Spindel - NEWALL Z-Achse DRO - Hinterkolonne. - Drehgerät und Zahnräder |
