Detailinformationen |
|||
| Tabellengröße (mm): | 22 | Tabellenbewegung (X) (mm): | 900 mm |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 900 mm | Tabellenbewegung (Z) (mm): | 1400 mm |
| Anzahl der Achsen: | 4 | Fahrt (W-Achse) (mm): | 600 mm |
| Video-Ausgangsinspektion: | Bereitgestellt | Maschinenprüfbericht: | Bereitgestellt |
| Art der Vermarktung: | Gewöhnliche Ware | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, Gang | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1800 R/m |
| Typ: | Horizontale | Die Situation: | Neues |
| CNC oder nicht: | Normal | Produktionskapazität: | 150SETS/YEAR |
| Spannung: | 380 V | Abmessungen (L*W*H): | 5016*3867*3148 mm |
| Gewicht (T): | 11,5 t | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Multifunktionales | Anwendbare Branchen: | Herstellungsbetrieb |
| Standort des Ausstellungsraums: | Ägypten, Frankreich, Indonesien, Marokko, Chile, Algerien, Südafrika, Kirgisistan, Japan, Australien | Durchmesser der Spindel: | 110 mm |
| Spindeltonner: | Morse Nr.6 | Spindel Max. Drehmoment: | 1225N.m. |
| Spindel Max. Achsantrieb: | 1250N | Einstellungen der Spindelgeschwindigkeit: | 22 |
| Spindeldrehzahlbereich: | 8 bis 1000 Rpm | Spindel Hauptmotorleistung: | 7.5 kW |
| Max. Drehmoment auf der Vorderplatte: | 1960N.m. | Durchmesser der Vorderplatte: | 600 mm |
| Geschwindigkeitsbereich: | 4 bis 200 Rpm | ||
Produkt-Beschreibung
Beschreibung der Produkte

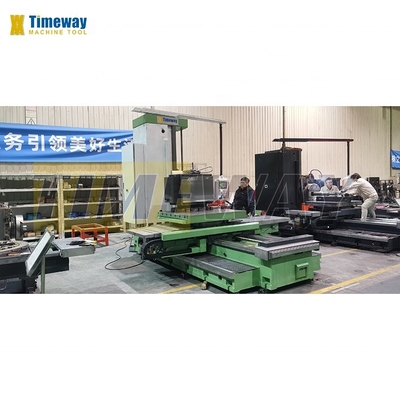

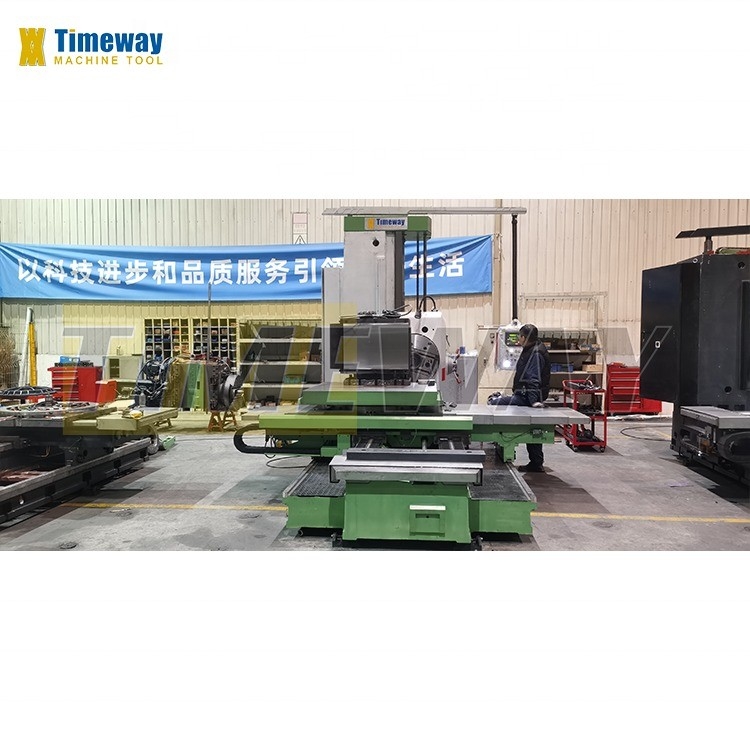

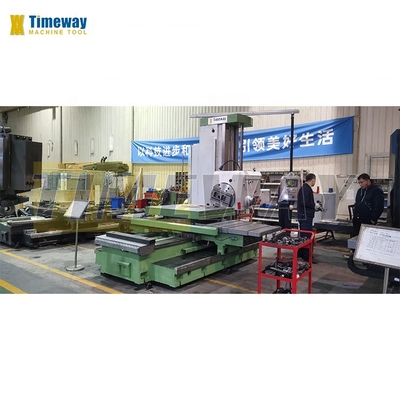

Horizontale Bohr- und Fräsmaschine
Die horizontalen Fräsmaschinen der klassischen Serie eignen sich besonders für die Roh- und Veredelungsbohrung sowie für die
Sie zeichnen sich bei der Bohrung von Innenlöchern, zylindrischer Drehung und Rillen durch Radial

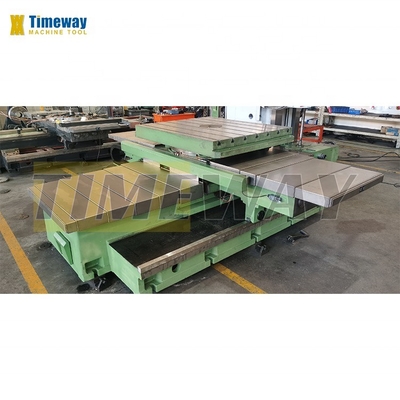

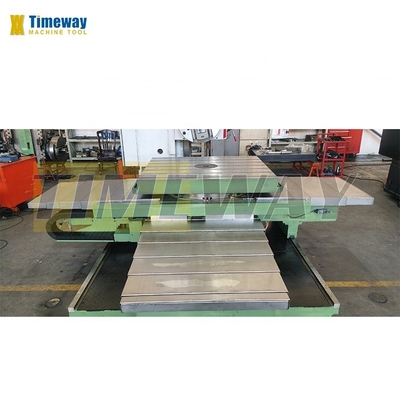

Die Arbeitsplattenrotation verwendet eine optische Positioniervorrichtung 4*90, die für einen großen Werkstückumsatz geeignet ist.
Das Präzisionsmesssystem DRO erfüllt die Anforderungen an die Koordinaten und Linienbildung des Werkstücks.
Sie zeichnen sich bei der Bohrung von Innenlöchern, zylindrischer Drehung und Rillen durch Radial
Die Arbeitsplattenrotation verwendet eine optische Positioniervorrichtung 4*90, die für einen großen Werkstückumsatz geeignet ist.
Das Präzisionsmesssystem DRO erfüllt die Anforderungen an die Koordinaten und Linienbildung des Werkstücks.
Merkmal
1.Hochwertige Spindel: Der dreischichtige Mechanismus gewährleistet eine hohe Drehgenauigkeit und die Dreipunktstütze bietet hohe Steifigkeit und Genauigkeit.

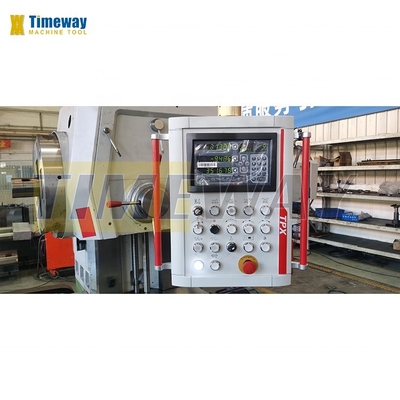

2.Benutzerfreundliches Layout: Das hängende Bedienfeld bietet eine flexible und bequeme zentralisierte Bedienung. Hydraulische Vorwahl steuert Geschwindigkeit und Zufuhrrate.
3.Genaue und stabile optische Zielführung: Die 4*90-optische Zielführung des Arbeitstisches gewährleistet eine hohe Positionierungsgenauigkeit und hohe Präzision beim Umdrehen.
4. Elektor-Hydraulische Verriegelung: Alle beweglichen Komponenten verfügen über elektrohydraulische Verriegelungen. Nur eine Komponente bewegt sich, während andere automatisch geklemmt werden.
5.Bett: Unsere hochwertigen Gießereien verfügen über polierte und gehärteten Leitungen. Die Gießereien sind innerlich verstärkt, um Steifheit und Stabilität zu maximieren.
6.Bedienfeld: Erhältlich in Häng- oder Schwingarm-Arrangements, ist das Bedienfeld einfach zu bedienen und reduziert die Müdigkeit des Bedieners.
7.Innenarchitektur: Einfach zu installieren, stabil und präzise mit einer vollständig geschlossenen Struktur, um Öl, Kühlmittel und Splitter zu verhindern
Einbruch.
8.Säule: aus hochwertigen Gussstücken mit Boden und gehärteten Führungswegen gefertigt, unterstützt das optimierte Konstruktionsdesign die Montage leicht.
9.Schutzhülle:Geschweißte hochwertige Stahlplatten bilden eine ausgezeichnete Schutzhülle.
10.Hydraulisches System Druck durch Abstandsventil eingestellt. Variable Drehzahl über ein Drehventil erreicht.
11Die Hauptgeschwindigkeit wird über Schalter am Kopf selbst gesteuert, verschiedene Drehgeschwindigkeiten sind möglich.
2.Benutzerfreundliches Layout: Das hängende Bedienfeld bietet eine flexible und bequeme zentralisierte Bedienung. Hydraulische Vorwahl steuert Geschwindigkeit und Zufuhrrate.
3.Genaue und stabile optische Zielführung: Die 4*90-optische Zielführung des Arbeitstisches gewährleistet eine hohe Positionierungsgenauigkeit und hohe Präzision beim Umdrehen.
4. Elektor-Hydraulische Verriegelung: Alle beweglichen Komponenten verfügen über elektrohydraulische Verriegelungen. Nur eine Komponente bewegt sich, während andere automatisch geklemmt werden.
5.Bett: Unsere hochwertigen Gießereien verfügen über polierte und gehärteten Leitungen. Die Gießereien sind innerlich verstärkt, um Steifheit und Stabilität zu maximieren.
6.Bedienfeld: Erhältlich in Häng- oder Schwingarm-Arrangements, ist das Bedienfeld einfach zu bedienen und reduziert die Müdigkeit des Bedieners.
7.Innenarchitektur: Einfach zu installieren, stabil und präzise mit einer vollständig geschlossenen Struktur, um Öl, Kühlmittel und Splitter zu verhindern
Einbruch.
8.Säule: aus hochwertigen Gussstücken mit Boden und gehärteten Führungswegen gefertigt, unterstützt das optimierte Konstruktionsdesign die Montage leicht.
9.Schutzhülle:Geschweißte hochwertige Stahlplatten bilden eine ausgezeichnete Schutzhülle.
10.Hydraulisches System Druck durch Abstandsventil eingestellt. Variable Drehzahl über ein Drehventil erreicht.
11Die Hauptgeschwindigkeit wird über Schalter am Kopf selbst gesteuert, verschiedene Drehgeschwindigkeiten sind möglich.
Spezifikationen | Einheiten | TPX-110D | ||
Spindel | Durchmesser | mm | 110 | |
Verjüngung | Morse Nr.6 | |||
Max. Drehmoment | N.m. | 1225 | ||
Max. axaler Schub | N | 12250 | ||
Geschwindigkeitseinstellungen | - | 22 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 8 bis 1000 | ||
Hauptmotorleistung | kW | 7.5 | ||
Vorstellplatte | Max. Drehmoment | N.m. | 1960 | |
Durchmesser | mm | 600 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 4 bis 200 | ||
Geschwindigkeitseinstellungen | - | 18 | ||
Arbeitstisch | Abmessungen | mm | 1250*1100 | |
Max. Ladung | Weigerung | 5000 | ||
Größe des T-Schlitzes | mm | 22 | ||
Anzahl der T-Schlitze | 7 | |||
Bearbeitungsbereich | X-Achse max. Fahrt | mm | 1600 | |
Y-Achse max. Fahrt | mm | 1200 | ||
Z-Achse max. Fahrt | mm | 1400 | ||
W-Achse max. Fahrt (Spindel) | mm | 600 | ||
U-Achse max. Fahrt (Gesichtsplattenrutsche) | mm | 180 | ||
Drehwinkel der B-Achse | - Nein. | 360 | ||
Min. Entfernung zwischen Spindelkneider und Arbeitstisch | mm | 0 | ||
Futtermittel | Schnelle Durchfahrt X/Y/Z/W | mm/min | 2500 | |
Versorgungsbereich der Achsen für jede Spindelumdrehung | mm/Umsatz | 0.04-6/0.01-1.88 | ||
Geschwindigkeitsbereich ((X) | mm/min | - | ||
Genauigkeit | Liniäre Messgenauigkeit ((X/Y/Z-Achse) | mm | 0.005 | |
Lineare Messgenauigkeit (B-Achse) | - Nein. | 0.001 | ||
Allgemeine Angaben | Abmessungen ((L*W*H) | mm | 5028*3359*3079 | |
Maschinengewicht | Weigerung | 14000 | ||
Standard:
MT6 Spindel (110 mm)
Metrische 80 Spindel (130 mm)
Vorstellplatte
Ausgestopfte Werkzeughalter
Arbeitsleuchte
Kühlsystem
Hydraulisches System
Schmierpumpe
Schmierpumpe
NEWALL X/Y-Achse DRO
MITSUBISHI Steuerungssysteme
Elektrische Bauteile mit CE-Kennzeichnung
Ebenenkeile und Fundamentschrauben
Betriebsmittel
Betriebsmittel
Betriebsanleitung
Optional:
ISO50 (7:24) Spindel
NEWALL Z-Achse DRO
Hinterkolonne
Drehgerät und Zahnräder
