Detailinformationen |
|||
| Tabellengröße (mm): | für die Verwendung in Kraftfahrzeugen | Tabellenbewegung (X) (mm): | 900 mm |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 900 mm | Tabellenbewegung (Z) (mm): | 1400 mm |
| Anzahl der Achsen: | 2 | Max. Table Load (Kilogramm): | 5 000 kg |
| Fahrt (W-Achse) (mm): | 600 mm | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Neues Produkt 2020 |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | PLC, Maschine, Lager, Getriebe, Motor |
| Positionierungsgenauigkeit (X-Achse) mm: | 0,005 Millimeter | Positionierungsgenauigkeit (Y-Achse) mm: | 0,005 Millimeter |
| Positionierungsgenauigkeit (Z-Achse) mm: | 0,005 Millimeter | Nummer der Spindeln: | Einzigartig |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 2500 r.p.m | Leistung des Spindelmotors ((kW): | 7.5 kW |
| Typ: | Horizontale | Die Situation: | Neues |
| CNC oder nicht: | Normal | Spannung: | 220/380 V |
| Abmessungen (L*W*H): | 4910x2454x2750 mm | Gewicht (T): | 11,5 t |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Anwendbare Branchen: | Kleidergeschäfte, Baumaterial-Geschäfte, Produktionsanlage, Maschinerie-Reparaturwerkstätten | Standort des Ausstellungsraums: | Kanada, die Philippinen, Brasilien, Peru, Indonesien, Russland, Thailand, Kolumbien, Südafrika, Mala |
| Produktbezeichnung: | Bohr- und Fräsmaschine | Dienstleistungen nach dem Verkauf: | Onlineunterstützung |
| Modell: | TPX110B | Farbe: | angepasst |
| Reisen auf der X-Achse: | 900 mm | Y-Achsen-Reise: | 900 mm |
| Z-Achsen-Reise: | 1400 mm | Gesamtausmasse (LxWxH): | 4910x2454x2750 mm |
| Maschinengewicht: | 11500 Kilogramm | ||
Produkt-Beschreibung
Beschreibung der Produkte

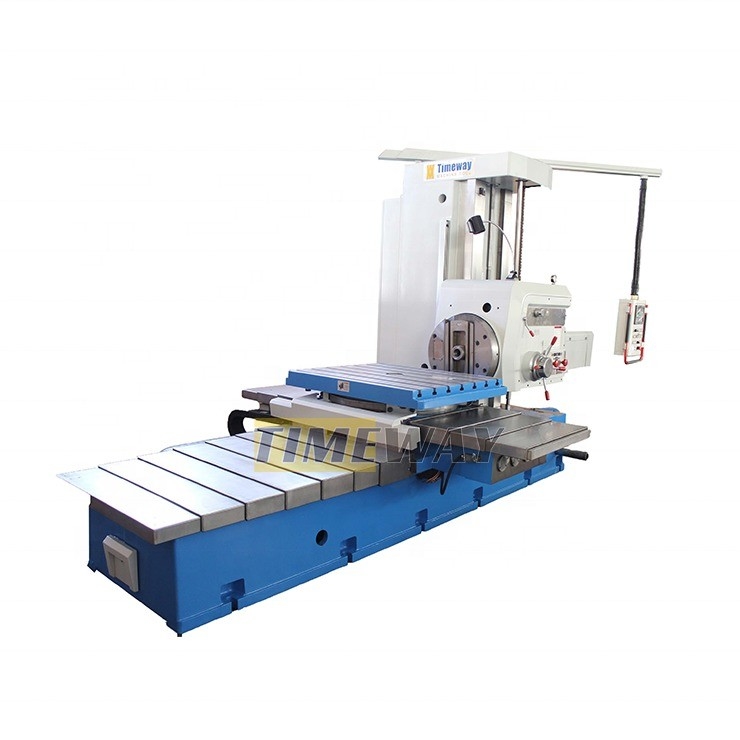

Horiozntal Bohr- und Fräsmaschine TPX110B
Parameter | Einheit | TPX-110B |
Durchmesser der Spindel | mm | Φ110 |
Spindeltonner | - | USE-Betrieb |
Max. Drehmoment der Spindel | N.m. | 1225 |
Max. Spindelantrieb | N | 12250 |
Spindelgeschwindigkeitsschritte | - | 22 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 8 bis 1000 |
Hauptmotorleistung | kW | 7.5 |
Max. Kopfdrehmoment | N.m. | 1960 |
Kopfdurchmesser | mm | Φ600 |
Geschwindigkeitsbereich der Kopfrichtung | Umdrehungen pro Minute | 4 bis 200 |
Mit dem Kopf auf die Geschwindigkeitsstufe | - | 18 |
Größe der Tabelle | mm | Die Größe des Gerätes: |
Max. Lastgewicht auf dem Tisch | Weigerung | 5000 |
Größe des T-Schlitzes | mm | 22 |
Anzahl der T-Schlitze | - | 7 |
Fahrt auf der X-Achse | mm | 900 |
Fahrt auf der Y-Achse | mm | 900 |
Fahrt auf der Z-Achse | mm | 1400 |
W-Achsenbewegung (Spindel) | mm | 600 |
U-Achsenbewegung (gerichtete Gleitbewegung) | mm | 180 |
Drehwinkel der B-Achse (Tabelle) | - Nein. | 360° (4x90°) |
Abstand zwischen Spindelknetzer und Arbeitstisch | mm | 0-900 |
Schnellzuführgeschwindigkeit (X/Y/Z/W) | mm/min | 2500 |
Bereich der Achsengeschwindigkeit pro Spindelumdrehung (X/Y/Z/W) | mm/Umsatz | 0.04-6/0.01-1.88 |
Messgenauigkeit (X/Y/Z) | mm | 0.005 |
Messgenauigkeit (B-Achse) | - Nein. | 0.001° (fakultativ) |
Gesamtmaße (LxWxH) | mm | 4910x2454x2750 |
Maschinengewicht | Weigerung | 11500 |

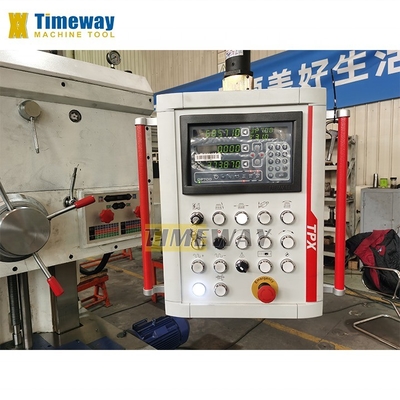

- MT6 Spindel (110 mm) - Metrische 80 Spindel (130 mm) - Auf der Platte - Ein langweiliger Werkzeughalter - Arbeitslampe - Kühlsystem - Hydraulisches System - Schmierpumpe - NEWALL X/Y-Achse DRO - MITSUBISHI PLC Steuerung - Elektrische Bauteile mit CE-Kennzeichnung - Ebenenkeile und Fundamentschrauben - Bedienmittel - Bedienungsanleitung | - ISO50 (7:24) Spindel - NEWALL Z-Achse DRO - Hinterkolonne. - Drehgerät und Zahnräder |

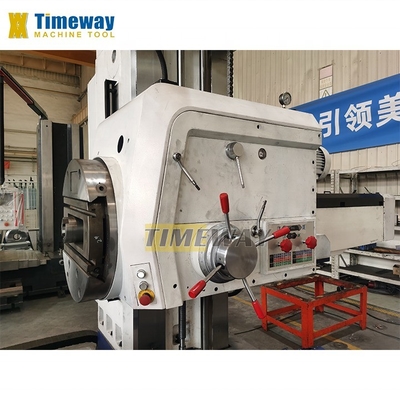

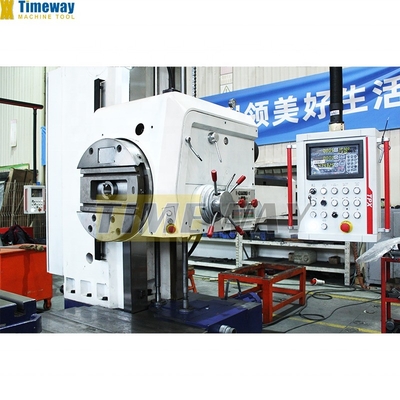

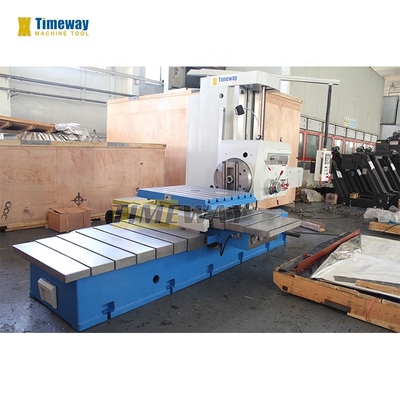

Maschinendetails
Positive Kommentare von Kunden
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
