Detailinformationen |
|||
| Tabellengröße (mm): | 1250*1100 | Tabellenbewegung (X) (mm): | 1600 Millimeter |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 1200 Millimeter | Tabellenbewegung (Z) (mm): | 1400 mm |
| Anzahl der Achsen: | 6 | Max. Table Load (Kilogramm): | 5 000 kg |
| Fahrt (W-Achse) (mm): | 600 mm | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Neues Produkt 2020 |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | PLC, Motor, Lager, Getriebe, Getriebe |
| Positionierungsgenauigkeit (X-Achse) mm: | 0.005 | Positionierungsgenauigkeit (Y-Achse) mm: | 0.005 |
| Positionierungsgenauigkeit (Z-Achse) mm: | 0.005 | Nummer der Spindeln: | Einzigartig |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1000 R/m | Leistung des Spindelmotors ((kW): | 7.5 |
| Typ: | Horizontale | Die Situation: | Neues |
| CNC oder nicht: | Normal | Spannung: | Anpassen |
| Abmessungen (L*W*H): | 5028x3359x3079mm | Gewicht (T): | 14 T |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Nachhaltig |
| Anwendbare Branchen: | Baustoffgeschäfte, Maschinenreparaturgeschäfte, Lebensmittelgeschäfte, Energie und Bergbau, Lebensmi | Standort des Ausstellungsraums: | Ägypten, Kanada, Türkei, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland |
| Name: | horizontale Bohrmaschine | Produktbezeichnung: | Ein langweiliges Werkzeug |
| Modell: | TPX-110D | Maschinentyp: | Horizontale Struktur |
| Präzision: | Hohe Präzision | Schlüsselwort: | Bohren und Fräsen |
| Farbe: | angepasst | Funktionen: | Hohe Effizienz |
| Lieferzeit: | Innerhalb von 15 Tagen | ||
Produkt-Beschreibung
Beschreibung des Produkts

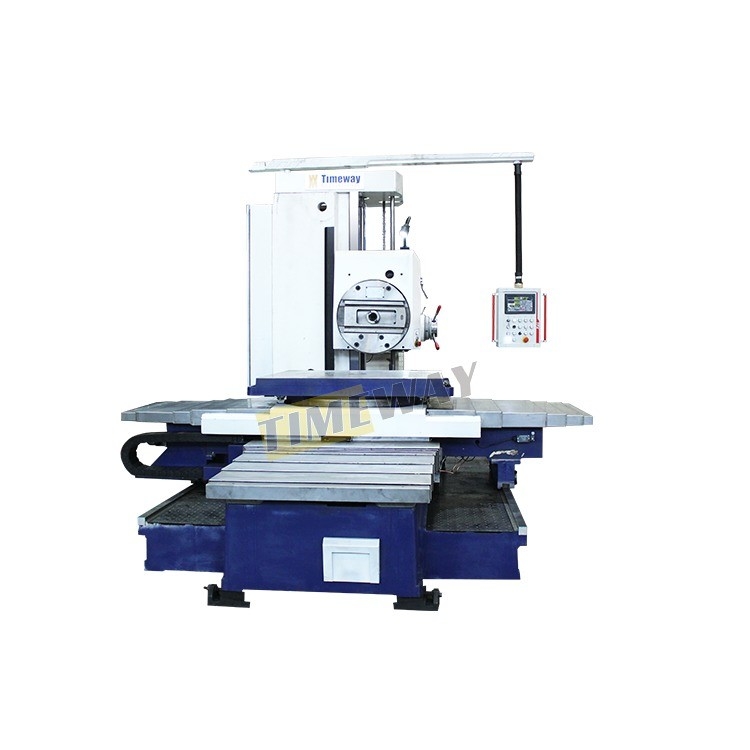

Horizontale Bohr- und Fräsmaschine
Die horizontalen Fräser und Bohrmaschinen der klassischen Serie eignen sich besonders für die Roh- und Veredelungsbohrung sowie für die Fräsen großer, mittlerer und Boxkomponenten.Sie zeichnen sich durch das Bohren von inneren Löchern aus., zylindrisches Drehen und Rillen durch Radialzufuhr der aufgerichteten Plattenrutsche.Bei der Drehbarkeit der Arbeitsplatte wird eine optische Positioniervorrichtung von 4x90° verwendet, die für große Werkstückumsätze geeignet ist und die Bearbeitungsgenauigkeit erfordertDas präzise DRO-Messsystem erfüllt die Anforderungen der Werkstückkoordinate und -linie.
Spezifikation
Spezifikationen | Einheiten | TPX-110B | TPX-110C | TPX-110D | ||
Spindel | Durchmesser | mm | 110 | 110 | 110 | |
Verjüngung | Morse Nr.6 | Morse Nr.6 | Morse Nr.6 | |||
Max. Drehmoment | N.m. | 1225 | 1225 | 1225 | ||
Max. axaler Schub | N | 12250 | 12250 | 12250 | ||
Geschwindigkeitseinstellungen | - | 22 | 22 | 22 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 8 bis 1000 | 8 bis 1000 | 8 bis 1000 | ||
Hauptmotorleistung | kW | 7.5 | 7.5 | 7.5 | ||

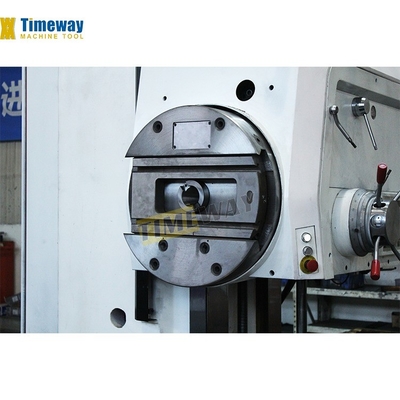

Vorstellplatte | Max. Drehmoment | N.m. | 1960 | 1960 | 1960 | |
Durchmesser | mm | 600 | 600 | 600 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 4 bis 200 | 4 bis 200 | 4 bis 200 | ||
Geschwindigkeitseinstellungen | - | 18 | 18 | 18 | ||

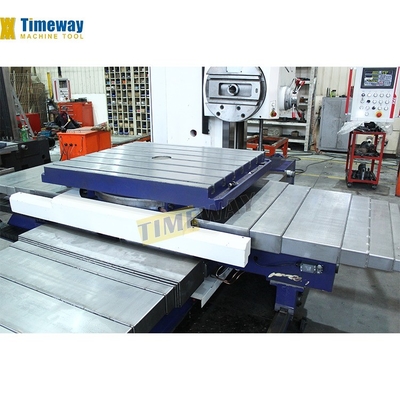

Arbeitstisch | Abmessungen | mm | 1100*960 | 1100*960 | 1250*1100 | |
Max. Ladung | Weigerung | 5000 | 5000 | 5000 | ||
Größe des T-Schlitzes | mm | 22 | 22 | 22 | ||
Anzahl der T-Schlitze | 7 | 7 | 7 | |||
Bearbeitungsbereich | X-Achse max. Fahrt | mm | 900 | 1250 | 1600 | |
Y-Achse max. Fahrt | mm | 900 | 900 | 1200 | ||
Z-Achse max. Fahrt | mm | 1400 | 1400 | 1400 | ||
W-Achse max. Fahrt (Spindel) | mm | 600 | 600 | 600 | ||
U-Achse max. Fahrt (Gesichtsplattenrutsche) | mm | 180 | 180 | 180 | ||
Drehwinkel der B-Achse | - Nein. | 360 | 360 | 360 | ||
Min. Entfernung zwischen Spindelkneider und Arbeitstisch | mm | 0 | 0 | 0 | ||
Futtermittel | Schnelle Durchfahrt X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Versorgungsbereich der Achsen für jede Spindelumdrehung | mm/Umsatz | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | ||
Geschwindigkeitsbereich ((X) | mm/min | - | - | - | ||
Genauigkeit | Liniäre Messgenauigkeit ((X/Y/Z-Achse) | mm | 0.005 | 0.005 | 0.005 | |
Lineare Messgenauigkeit (B-Achse) | - Nein. | 0.001 | 0.001 | 0.001 | ||
Allgemeine Angaben | Abmessungen ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Maschinengewicht | Weigerung | 11500 | 13000 | 14000 | ||
Einzelheiten zu Zubehör:
Standardzubehör | Zusätzliches Zubehör |

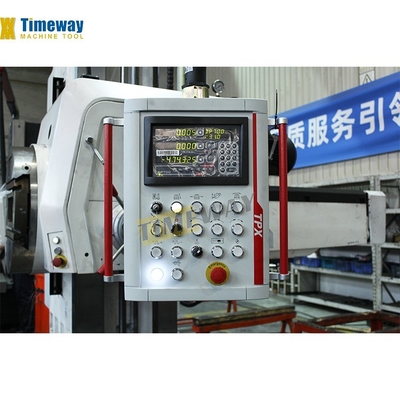

MT6 Spindel (110 mm) Metrische 80 Spindel (130 mm) Vorstellplatte Ausgestopfte Werkzeughalter Arbeitsleuchte Hydraulisches System Schmierpumpe NEWALL X/Y-Achse DRO MITSUBISHI Steuerungssysteme Elektrische Bauteile mit CE-Kennzeichnung Ebenenkeile und Fundamentschrauben Betriebsmittel Betriebsanleitung | ISO50 (7:24) Spindel NEWALL Z-Achse DRO Hinterkolonne Drehgerät und Zahnräder |

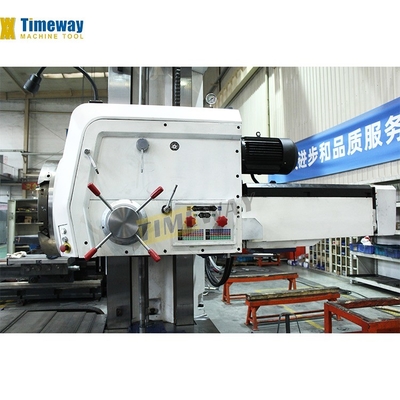

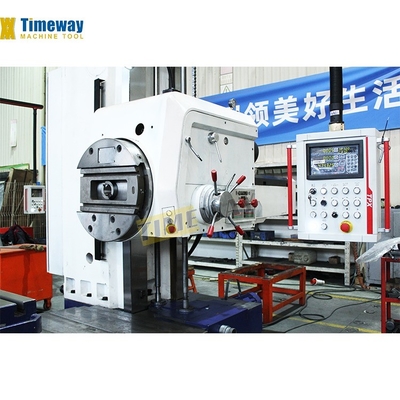

Maschinendetails
Einführung in das Unternehmen
Fabrikanzeige:
Profil der Fabrik:
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Besucher:
Bisher haben wir viele Kunden aus dem Ausland erhalten, und sie sind alle sehr zufrieden mit unserer Firma und Produkte
Ausstellungen:
Seit der Gründung des Außenhandelsministeriums haben wir an verschiedenen inländischen und internationalen Ausstellungen wie der Herbst-Kantonmesse, der Pekinger Ausstellung,Ausstellung in Shanghai, Moskau, Äthiopien und Russland und haben langfristige freundschaftliche Kooperationsbeziehungen mit Ausstellungskunden aufrechterhalten.
Einfach einkaufen
Sie können auf das Bild klicken, um die Produkte anzuzeigen, an denen Sie interessiert sind
Kundenfeedback
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: (1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
Möchten Sie mehr über dieses Produkt erfahren?
