Detailinformationen |
|||
| Tabellengröße (mm): | 1250x1100 | Tabellenbewegung (X) (mm): | 1600 Millimeter |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 1200 Millimeter | Tabellenbewegung (Z) (mm): | 1400 mm |
| Anzahl der Achsen: | 6 | Max. Table Load (Kilogramm): | 5000 |
| Fahrt (W-Achse) (mm): | 600 mm | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Heißes Produkt 2024 |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Motor, Motor, Getriebe |
| Positionierungsgenauigkeit (X-Achse) mm: | 0.005 | Positionierungsgenauigkeit (Y-Achse) mm: | 0.005 |
| Positionierungsgenauigkeit (Z-Achse) mm: | 0.005 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1000 R/m |
| Leistung des Spindelmotors ((kW): | 7.5 | Typ: | Horizontale |
| Die Situation: | Neues | CNC oder nicht: | Normal |
| Abmessungen (L*W*H): | 5028 | Gewicht (T): | 14 T |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Lange Lebensdauer |
| Anwendbare Branchen: | Maschinerie-Reparaturwerkstätten, Bauarbeiten, Energie u. Bergbau | Standort des Ausstellungsraums: | Die Kommission hat die Kommission aufgefordert, die in den Artikeln 1 und 2 der vorliegenden Verordn |
| Produktbezeichnung: | Hochpräzise horizontale Bohrmaschine | Modell: | TPX-110D |
| Maschinentyp: | Rotationsbohrmaschine | Durchmesser der Bohrung: | 110 mm |
| Größe der Tabelle: | 1250*1100 mm | Nach Garantie-Service: | 24 Stunden Online-Technischer Support |
| Spindelgeschwindigkeit: | 8 bis 1000 Rpm | Farbe: | Anforderung des Kunden |
| Motorleistung: | 7.5 kW | Präzision: | Hochgenauigkeit Hochgenauigkeit |
Produkt-Beschreibung
Beschreibung der Produkte

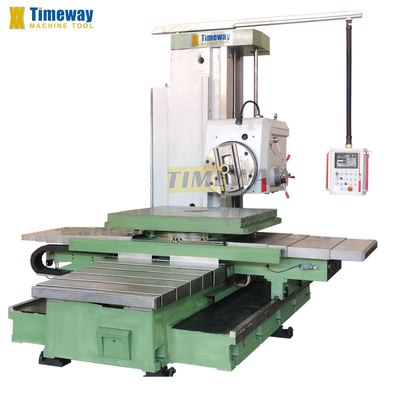

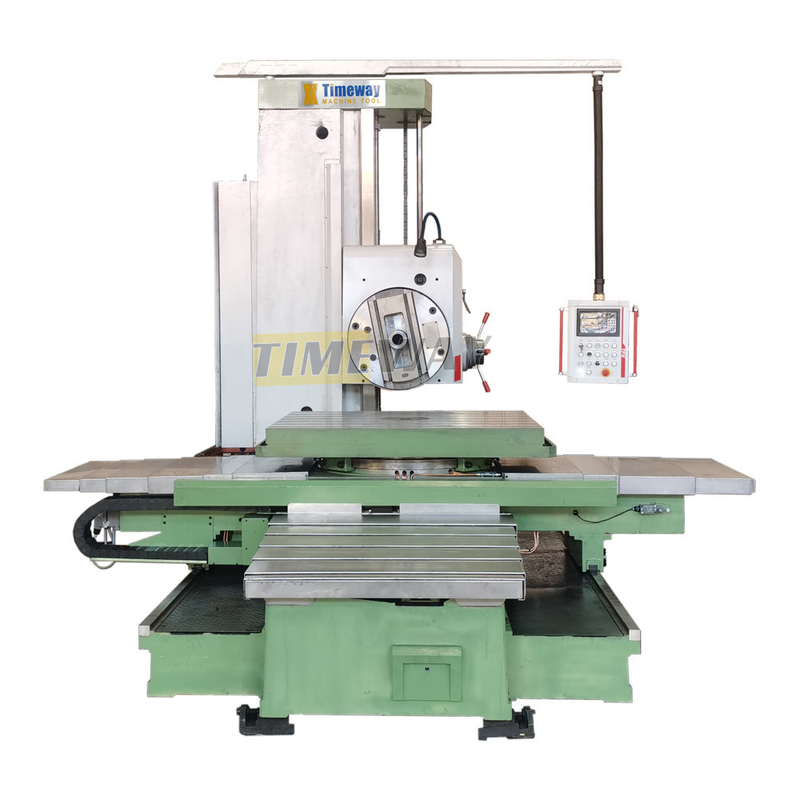

Horizontale Bohr- und Fräsmaschine
Merkmal
1. Hochwertige Spindel:Der dreischichtige Mechanismus gewährleistet eine hohe Drehgenauigkeit und die dreipunktische Stütze eine hohe Steifigkeit und Genauigkeit.

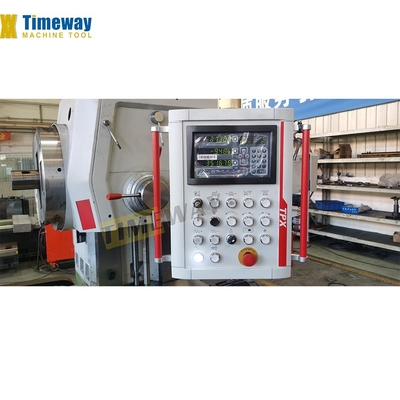

2. Benutzerfreundliches Layout:Das hängende Bedienfeld sorgt für einen flexiblen und komfortablen zentralisierten Betrieb.
3Genaue und stabile optische Zielsetzung:Die 4*90-optische Zielvorrichtung des Arbeitstisches gewährleistet eine hohe Positionierungsgenauigkeit und hohe Präzision beim Umdrehen.
4Elektor-Hydraulische Verriegelung:Alle beweglichen Bauteile sind mit elektrohydraulischen Verriegelungen ausgestattet.
5- Das Bett:Unsere hochwertigen Gusseinheiten verfügen über polierte und gehärteten Leitungen, die innerlich verstärkt sind, um Steifheit und Stabilität zu maximieren.
6Steuerungspaneel:Das Bedienfeld ist in Häng- oder Schwungarmform erhältlich, ist einfach zu bedienen und verringert die Müdigkeit des Bedieners.
7- Innenarchitektur:Einfach zu installieren, stabil und präzise mit einer vollständig geschlossenen Struktur, um Öl-, Kühlmittel- und Chip-Einbruch zu verhindern.
8Spalte:Aus hochwertigen Gießwerkzeugen mit Boden und gehärteten Leitungen besteht die optimierte Struktur, die die Montage leicht unterstützt.
9Schutzschrank:Hochwertige geschweißte Stahlplatten bilden eine hervorragende Schutzdecke.
10.Hydraulisches SystemDruckregelung über ein Abstandsventil, variable Drehzahl über ein Drehventil.
11. Hauptstück Hauptgeschwindigkeitwird über Schalter am Kopf selbst gesteuert, sind verschiedene Drehzahlen möglich.
2. Benutzerfreundliches Layout:Das hängende Bedienfeld sorgt für einen flexiblen und komfortablen zentralisierten Betrieb.
3Genaue und stabile optische Zielsetzung:Die 4*90-optische Zielvorrichtung des Arbeitstisches gewährleistet eine hohe Positionierungsgenauigkeit und hohe Präzision beim Umdrehen.
4Elektor-Hydraulische Verriegelung:Alle beweglichen Bauteile sind mit elektrohydraulischen Verriegelungen ausgestattet.
5- Das Bett:Unsere hochwertigen Gusseinheiten verfügen über polierte und gehärteten Leitungen, die innerlich verstärkt sind, um Steifheit und Stabilität zu maximieren.
6Steuerungspaneel:Das Bedienfeld ist in Häng- oder Schwungarmform erhältlich, ist einfach zu bedienen und verringert die Müdigkeit des Bedieners.
7- Innenarchitektur:Einfach zu installieren, stabil und präzise mit einer vollständig geschlossenen Struktur, um Öl-, Kühlmittel- und Chip-Einbruch zu verhindern.
8Spalte:Aus hochwertigen Gießwerkzeugen mit Boden und gehärteten Leitungen besteht die optimierte Struktur, die die Montage leicht unterstützt.
9Schutzschrank:Hochwertige geschweißte Stahlplatten bilden eine hervorragende Schutzdecke.
10.Hydraulisches SystemDruckregelung über ein Abstandsventil, variable Drehzahl über ein Drehventil.
11. Hauptstück Hauptgeschwindigkeitwird über Schalter am Kopf selbst gesteuert, sind verschiedene Drehzahlen möglich.
Spezifikation
Spezifikationen | Einheiten | TPX-110B | TPX-110C | TPX-110D | ||
Spindel | Durchmesser | mm | 110 | 110 | 110 | |
Verjüngung | Morse Nr.6 | Morse Nr.6 | Morse Nr.6 | |||
Max. Drehmoment | N.m. | 1225 | 1225 | 1225 | ||
Max. axaler Schub | N | 12250 | 12250 | 12250 | ||
Geschwindigkeitseinstellungen | - | 22 | 22 | 22 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 8 bis 1000 | 8 bis 1000 | 8 bis 1000 | ||
Hauptmotorleistung | kW | 7.5 | 7.5 | 7.5 | ||
Vorstellplatte | Max. Drehmoment | N.m. | 1960 | 1960 | 1960 | |
Durchmesser | mm | 600 | 600 | 600 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 4 bis 200 | 4 bis 200 | 4 bis 200 | ||
Geschwindigkeitseinstellungen | - | 18 | 18 | 18 | ||

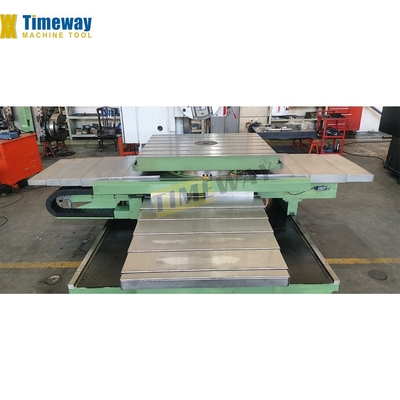

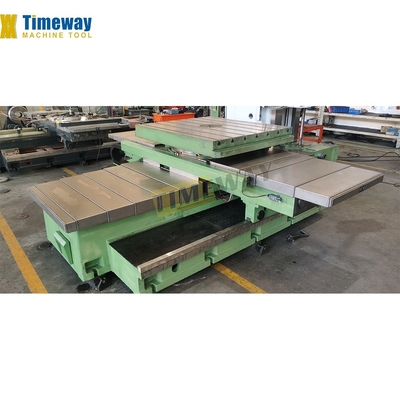

Arbeitstisch | Abmessungen | mm | 1100*960 | 1100*960 | 1250*1100 | |
Max. Ladung | Weigerung | 5000 | 5000 | 5000 | ||
Größe des T-Schlitzes | mm | 22 | 22 | 22 | ||
Anzahl der T-Schlitze | 7 | 7 | 7 | |||
Bearbeitungsbereich | X-Achse max. Fahrt | mm | 900 | 1250 | 1600 | |
Y-Achse max. Fahrt | mm | 900 | 900 | 1200 | ||
Z-Achse max. Fahrt | mm | 1400 | 1400 | 1400 | ||
W-Achse max. Fahrt (Spindel) | mm | 600 | 600 | 600 | ||
U-Achse max. Fahrt (Gesichtsplattenrutsche) | mm | 180 | 180 | 180 | ||
Drehwinkel der B-Achse | - Nein. | 360 | 360 | 360 | ||
Min. Entfernung zwischen Spindelkneider und Arbeitstisch | mm | 0 | 0 | 0 | ||
Futtermittel | Schnelle Durchfahrt X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Versorgungsbereich der Achsen für jede Spindelumdrehung | mm/Umsatz | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | ||
Geschwindigkeitsbereich ((X) | mm/min | - | - | - | ||
Genauigkeit | Liniäre Messgenauigkeit ((X/Y/Z-Achse) | mm | 0.005 | 0.005 | 0.005 | |
Lineare Messgenauigkeit (B-Achse) | - Nein. | 0.001 | 0.001 | 0.001 | ||
Allgemeine Angaben | Abmessungen ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Maschinengewicht | Weigerung | 11500 | 13000 | 14000 | ||
Zubehör
MT6 Spindel (110 mm) Metrische 80 Spindel (130 mm) Vorstellplatte Ausgestopfte Werkzeughalter Arbeitsleuchte Hydraulisches System Schmierpumpe NEWALL X/Y-Achse DRO MITSUBISHI Steuerungssysteme Elektrische Bauteile mit CE-Kennzeichnung Ebenenkeile und Fundamentschrauben Betriebsmittel Betriebsanleitung | ISO50 (7:24) Spindel NEWALL Z-Achse DRO Hinterkolonne Drehgerät und Zahnräder |
