Entfesseln Sie Ihr Potenzial mit unseren Horizontalen Fräs- und Bohrmaschinen der klassischen Serie
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $50,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzpaletten oder Holzkoffer |
| Versorgungsmaterial-Fähigkeit: | 150 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Tabellengröße (mm): | 1100*960 | Tabellenbewegung (X) (mm): | 900 mm |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 900 mm | Tabellenbewegung (Z) (mm): | 1400 mm |
| Anzahl der Achsen: | 4 | Fahrt (W-Achse) (mm): | 600 mm |
| Video-Ausgangsinspektion: | Bereitgestellt | Maschinenprüfbericht: | Bereitgestellt |
| Art der Vermarktung: | Gewöhnliche Ware | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, Gang | Positionierungsgenauigkeit (X-Achse) mm: | 0.005 |
| Positionierungsgenauigkeit (Y-Achse) mm: | 0.005 | Positionierungsgenauigkeit (Z-Achse) mm: | 0.005 |
| Nummer der Spindeln: | 4 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1800 R/m |
| Typ: | Horizontale | Die Situation: | Neues |
| CNC oder nicht: | Normal | Produktionskapazität: | 150SETS/YEAR |
| Spannung: | 380 V | Abmessungen (L*W*H): | 4910 x 2454 x 2750 mm |
| Gewicht (T): | 11,5 t | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Multifunktionales | Anwendbare Branchen: | Herstellungsbetrieb |
| Standort des Ausstellungsraums: | Ägypten, Frankreich, Indonesien, Marokko, Chile, Algerien, Südafrika, Kirgisistan, Japan, Australien | Durchmesser der Spindel: | 110 mm |
| Spindeltonner: | Morse Nr.6 | Spindel Max. Drehmoment: | 1225N.m. |
| Spindel Max. Achsantrieb: | 1250N | Einstellungen der Spindelgeschwindigkeit: | 22 |
| Spindeldrehzahlbereich: | 8 bis 1000 Rpm | Spindel Hauptmotorleistung: | 7.5 kW |
| Max. Drehmoment auf der Vorderplatte: | 1960N.m. | Durchmesser der Vorderplatte: | 600 mm |
| Geschwindigkeitsbereich: | 4 bis 200 Rpm | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte

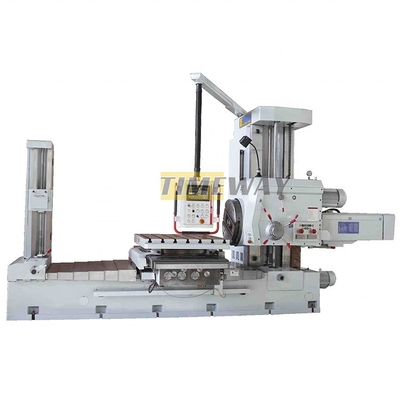

Zusammenfassung der Maschine
Die horizontalen Fräsmaschinen der klassischen Serie eignen sich besonders für die Roh- und Veredelungsbohrung sowie für die
Sie zeichnen sich bei der Bohrung von Innenlöchern, zylindrischer Drehung und Rillen durch Radial
Die Arbeitsplattenrotation verwendet eine optische Positioniervorrichtung 4*90, die für einen großen Werkstückumsatz geeignet ist.
Das Präzisionsmesssystem DRO erfüllt die Anforderungen an die Koordinaten und Linienbildung des Werkstücks.
Sie zeichnen sich bei der Bohrung von Innenlöchern, zylindrischer Drehung und Rillen durch Radial
Die Arbeitsplattenrotation verwendet eine optische Positioniervorrichtung 4*90, die für einen großen Werkstückumsatz geeignet ist.
Das Präzisionsmesssystem DRO erfüllt die Anforderungen an die Koordinaten und Linienbildung des Werkstücks.
Eigenschaften:
1.Hochwertige Spindel:Der dreischichtige Mechanismus gewährleistet eine hohe Drehgenauigkeit und die dreipunktische Stütze eine hohe Steifigkeit und Genauigkeit.
2.Benutzerfreundliches Layout:Das Hang-Betriebs-Panel bietet eine flexible und bequeme zentralisierte Bedienung.
Futterrate.
3.Genaue und stabile optische Zielsetzung:Die 4*90-optische Zielvorrichtung des Arbeitstisches gewährleistet eine hohe Positionierungsgenauigkeit und hohe Präzision beim Umdrehen.
1.Hochwertige Spindel:Der dreischichtige Mechanismus gewährleistet eine hohe Drehgenauigkeit und die dreipunktische Stütze eine hohe Steifigkeit und Genauigkeit.
2.Benutzerfreundliches Layout:Das Hang-Betriebs-Panel bietet eine flexible und bequeme zentralisierte Bedienung.
Futterrate.
3.Genaue und stabile optische Zielsetzung:Die 4*90-optische Zielvorrichtung des Arbeitstisches gewährleistet eine hohe Positionierungsgenauigkeit und hohe Präzision beim Umdrehen.
4.Elektor-Hydraulische Verriegelung:Alle beweglichen Bauteile sind mit elektrohydraulischen Verriegelungen ausgestattet.
5.Das Bett:Unsere hochwertigen Gießmaschinen verfügen über polierte und gehärteten Leitungen. Die Gießmaschinen sind innerlich verstärkt, um die Steifigkeit und
Stabilität.
Stabilität.
6.Kontrollplatte:Das Bedienfeld ist in Häng- oder Schwungarmform erhältlich, ist einfach zu bedienen und verringert die Müdigkeit des Bedieners.
7.Innenausstattung: Einfach zu installieren, stabil und präzise mit einer vollständig geschlossenen Struktur, um das Eindringen von Öl, Kühlmittel und Chips zu verhindern.

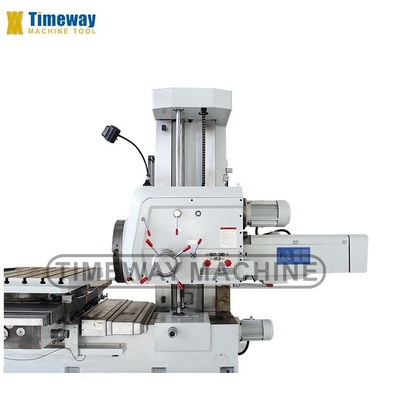

8.Säule: aus hochwertigen Gussstücken mit Boden und gehärteten Führungswegen gefertigt, unterstützt das optimierte Konstruktionsdesign die Montage leicht.
8.Säule: aus hochwertigen Gussstücken mit Boden und gehärteten Führungswegen gefertigt, unterstützt das optimierte Konstruktionsdesign die Montage leicht.
9.Schutzhülle:Geschweißte hochwertige Stahlplatten bilden eine ausgezeichnete Schutzhülle.
10.Hydraulisches System Druck durch Abstandsventil eingestellt. Variable Drehzahl über ein Drehventil erreicht.
11Die Hauptgeschwindigkeit wird über Schalter am Kopf selbst gesteuert, eine Vielzahl von Drehgeschwindigkeiten ist möglich.
Spezifikationen | Einheiten | TPX-110B | ||
Spindel | Durchmesser | mm | 110 | |
Verjüngung | Morse Nr.6 | |||
Max. Drehmoment | N.m. | 1225 | ||
Max. axaler Schub | N | 12250 | ||
Geschwindigkeitseinstellungen | - | 22 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 8 bis 1000 | ||
Hauptmotorleistung | kW | 7.5 | ||

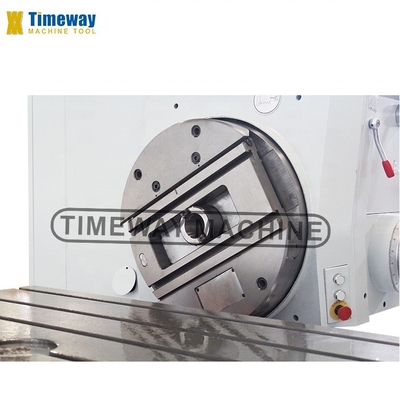

Vorstellplatte | Max. Drehmoment | N.m. | 1960 | |
Durchmesser | mm | 600 | ||
Geschwindigkeitsbereich | Umdrehungen pro Minute | 4 bis 200 | ||
Geschwindigkeitseinstellungen | - | 18 | ||
Arbeitstisch | Abmessungen | mm | 1100*960 | |
Max. Ladung | Weigerung | 5000 | ||
Größe des T-Schlitzes | mm | 22 | ||
Anzahl der T-Schlitze | 7 | |||
Bearbeitungsbereich | X-Achse max. Fahrt | mm | 900 | |
Y-Achse max. Fahrt | mm | 900 | ||
Z-Achse max. Fahrt | mm | 1400 | ||
W-Achse max. Fahrt (Spindel) | mm | 600 | ||
U-Achse max. Fahrt (Gesichtsplattenrutsche) | mm | 180 | ||
Drehwinkel der B-Achse | - Nein. | 360 | ||
Min. Entfernung zwischen Spindelkneider und Arbeitstisch | mm | 0 | ||
Futtermittel | Schnelle Durchfahrt X/Y/Z/W | mm/min | 2500 | |
Versorgungsbereich der Achsen für jede Spindelumdrehung | mm/Umsatz | 0.04-6/0.01-1.88 | ||
Geschwindigkeitsbereich ((X) | mm/min | - | ||
Genauigkeit | Liniäre Messgenauigkeit ((X/Y/Z-Achse) | mm | 0.005 | |
Lineare Messgenauigkeit (B-Achse) | - Nein. | 0.001 | ||
Allgemeine Angaben | Abmessungen ((L*W*H) | mm | 4910*2454*2750 | |
Maschinengewicht | Weigerung | 11500 | ||
Standard:
MT6 Spindel (110 mm)
Metrische 80 Spindel (130 mm)
Vorstellplatte
Ausgestopfte Werkzeughalter
Arbeitsleuchte
Kühlsystem
Hydraulisches System
Schmierpumpe
Schmierpumpe
NEWALL X/Y-Achse DRO
MITSUBISHI Steuerungssysteme
Elektrische Bauteile mit CE-Kennzeichnung
Ebenenkeile und Fundamentschrauben
Betriebsmittel
Betriebsmittel
Betriebsanleitung
Optional:
ISO50 (7:24) Spindel
NEWALL Z-Achse DRO
Hinterkolonne
Drehgerät und Zahnräder
