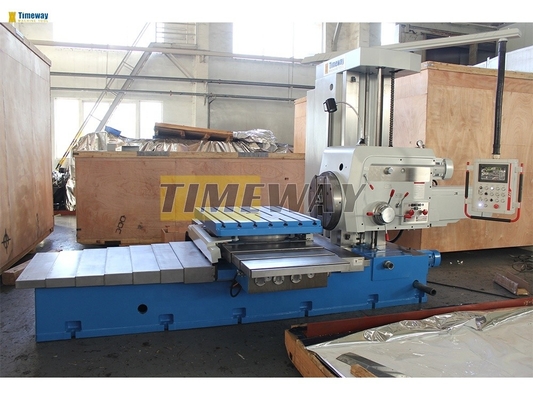

Max. Lastgewicht von 5000 kg Hochpräzision DRO Horizontale Bohr- und Fräsmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMEWAY |
| Modellnummer: | TPX-110B |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $60,000.00/sets >=1 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 900 | Bearbeitungsfähigkeit: | Mittelschwere |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 900 | Tabellenbewegung (Z) (mm): | 1400 |
| Spindeltonner: | Andere | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 8 - 1000 R/m |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 7.5 |
| Spannung: | 220V/380V/400V | Abmessungen (L*W*H): | 4910x2454x2750 |
| Gewicht (Kg): | 11500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Heißes Produkt 2019 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Durchmesser der Spindel: | 110 mm |
| Max. Drehmoment der Spindel: | 1225N.m. | Spindeldrehzahlbereich: | 8 bis 1000 Rpm |
| Spindelgeschwindigkeitsschritte: | 22 Schritte | Max. Drehmoment des Kopfgefangenen: | 1960N.m. |
| Gegenüberstellen des Kopfdurchmessers: | 600 mm | mit dem Kopf in Richtung: | 4 bis 200 Rpm |
| Max. Lastgewicht auf dem Tisch: | 5 000 kg | Geschwindigkeit der Schnellzufuhr (X/Y/Z/W): | 2500 mm/min |
| Maschinengewicht: | 11500kg | Anzahl der Achsen: | 5 |
| Die Situation: | Neues | Standort des Ausstellungsraums: | Südkorea, Chile, VAE, Kolumbien, Ukraine, Malaysia, Kanada, Türkei, Vereinigtes Königreich, USA, Ita |
| Kernkomponenten: | Lager, Motor, Getriebe | Tabellen-Reise (Millimeter): | 900x900x1400 |
| Jahr: | 2021 | Anwendbare Branchen: | Industrie, Energie und Bergbau, andere |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
1Diese Reihe von horizontalen Bohr- und Fräsmaschinen mit digitaler Ablesung ist eine universelle Werkzeugmaschine, die für das Gießen von Maschinen, Stahl und Nichteisenarbeitsstücke angepasst werden kann.Betrieb umfasst Bohrungen, Lochvergrößerung, Bohren, Reaming, Flächenfräsen, Fleckenbearbeitung, Gewinde und andere Bearbeitungsprozesse.,Diese Maschine kann in den Bereichen Energie, Metallurgie, Bergbau, Maschinenbau, Militär usw. verwendet werden.
2Die Spindel hat 3 Stützpunkte und eine gute Steifigkeit.
3. Die Spindel und die Zufuhrgeschwindigkeitsänderung nehmen manuelles Drehventil im Kopf und eine hydraulische Vorwahl an, die für den Betrieb bequem ist.
2Die Spindel hat 3 Stützpunkte und eine gute Steifigkeit.
3. Die Spindel und die Zufuhrgeschwindigkeitsänderung nehmen manuelles Drehventil im Kopf und eine hydraulische Vorwahl an, die für den Betrieb bequem ist.
4Die Bewegungsverteilung und die Klemmung der vertikalen Bewegung des Kopfes, die Längs- und Querschnittsbewegung des Arbeitsplatzes und die Drehbewegung haben alle eine automatische Steuerung und zentralisierte Bedienung.die Zeit und Mühe sparen, wodurch die Maschine auch bequem und zuverlässig zu bedienen ist.
5Der Arbeitstisch ist mit einer optischen Positioniervorrichtung von 4x90° ausgestattet, die eine hohe Genauigkeit gewährleistet.
Spezifikation | Einheit | TPX-110B | TPX-110C | TPX-110D | TPX-130B | TPX-130C |
Spindel | ||||||
Durchmesser der Spindel | mm | 110 | 110 | 110 | 130 | 130 |
Spindelverstärker | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | Metrische 80 | Metrische 80 |
Max. Drehmoment der Spindel | N.m. | 1225 | 1225 | 1225 | 3136 | 3136 |
Max. Spindelantrieb | N | 12250 | 12250 | 12250 | 31360 | 31360 |
Spindelgeschwindigkeitsschritte | - | 22 | 22 | 22 | 24 | 24 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 8 bis 1000 | 8 bis 1000 | 8 bis 1000 | 4-800 | 4-800 |
Hauptmotorleistung | - | 7.5 | 7.5 | 7.5 | 15 | 15 |
Mit dem Kopf zugewandt | ||||||
Max. Kopfdrehmoment | N.m. | 1960 | 1960 | 1960 | 4900 | 4900 |
Kopfdurchmesser | mm | 600 | 600 | 600 | 750 | 750 |
Geschwindigkeitsbereich der Kopfrichtung | Umdrehungen pro Minute | 4 bis 200 | 4 bis 200 | 4 bis 200 | 2.5 bis 125 | 2.5 bis 125 |
Mit dem Kopf auf die Geschwindigkeitsstufe | - | 18 | 18 | 18 | 18 | 18 |
Tabelle | ||||||
Größe der Tabelle | mm | Die Größe des Gerätes: | Die Größe des Gerätes: | Die Größe des Gerätes: | 1600x1400 | 1800x1600 |
Max. Ladekapazität auf dem Tisch | Weigerung | 5000 | 5000 | 5000 | 8000 | 10000 |
Größe des T-Schlitzes | mm | 22 | 22 | 22 | 28 | 28 |
Anzahl der T-Schlitze | - | 7 | 7 | 7 | 9 | 11 |
Arbeitsbereich | ||||||
Fahrt auf der X-Achse | mm | 900 | 1250 | 1600 | 1600 | 2000 |
Fahrt auf der Y-Achse | mm | 900 | 900 | 1200 | 1400 | 1800 |
Fahrt auf der Z-Achse | mm | 1400 | 1400 | 1400 | 2000 | 2000 |
W-Achsenbewegung (Spindel) | mm | 600 | 600 | 600 | 900 | 900 |
U-Achsenbewegung (gerichtete Gleitbewegung) | mm | 180 | 180 | 180 | 250 | 250 |
Drehwinkel der B-Achse (Tabelle) | - Nein. | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) |
Abstand zwischen Spindelmitte und Arbeitstisch | mm | 0-900 | 0-900 | 0-900 | 0-900 | 0-900 |
Fütterungsbereich | ||||||
Schnellzufuhrbereich (X/Y/Z/W) | mm/min | 2500 | 2500 | 2500 | 2500 | 2500 |
Bereich der Achsengeschwindigkeit/Spindelumdrehung (X/Y/Z/W) | mm/Umsatz | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.05-8/0.01-2 | 0.05-8/0.01-2 |
Genauigkeit | ||||||
Messgenauigkeit (X/Y/Z) | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
Messgenauigkeit (B-Achse) | - Nein. | 00,001° | 00,001° | 00,001° | 00,001° | 00,001° |
Andere | ||||||
Gesamtmaße (LxWxH) | mm | 4910x2454x2750 | 4910 x 2870 x 2750 | 5028x3359x3079 | 6995x3647x3442 | 7030 x 4665 x 3800 |
Maschinengewicht | Weigerung | 11500 | 13000 | 14000 | 24000 | 28000 |
- MT6 Spindel (110 mm) - Metrische 80 Spindel (130 mm) - Auf der Platte - Ein langweiliger Werkzeughalter - Arbeitslampe - Kühlsystem - Hydraulisches System - Schmierpumpe - NEWALL X/Y-Achse DRO - MITSUBISHI PLC Steuerung - Elektrische Bauteile mit CE-Kennzeichnung - Ebenenkeile und Fundamentschrauben - Bedienmittel - Bedienungsanleitung | - ISO (7:24) Spindel - NEWALL Z-Achse DRO - Hinterkolonne. - Drehgerät und Zahnräder |
Schlafzimmer
Unsere hochwertigen Gießereien verfügen über polierte und gehärteten Leitungen.
Maximierung der Steifigkeit und Stabilität.
Kontrollplatte
Erhältlich in Häng- oder Schwingarm-Arrangements,
Steuerung ist einfach zu bedienen und reduziert den Bediener
Erschöpfung.
Tabelle
Tisch dreht sich 360°, 1100x960mm großer Tisch stellt
Fräsen von Werkstückgewichten von bis zu 5 Tonnen.
Hinterkolonne
als optionales Zubehör, Hilfsstützungsbohrstange,
Sie werden mit einem großen Schlag tiefe Löcher durchbohren und die Koaxialität beibehalten.
Spalte
Hergestellt aus hochwertigen Gießwaren mit Boden undDie Anlage wird durch die verhärteten Führungswege, das optimierte Strukturdesign leicht unterstützt.
Stammstock
Die primäre Drehzahl wird über Schalter am Kopf selbst gesteuert, eine Vielzahl von Drehzahlen ist möglich.
Spindel und Gesichtsplatte
Die Vorrichtung der Platte und der Bohrspindel mit unterschiedlichen spezifischen GeschwindigkeitsbereichenFunktionen.
Hydraulisches System
Druckregelung über ein Abstandsventil, variable Drehzahl über ein Drehventil.
