ISO50 Spindel-Taper-Bett-Fräsmaschine BM716 für vielseitige vertikale Fräsen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE ISO9001 |
| Modellnummer: | BM716 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $50,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 1800 | Bearbeitungsfähigkeit: | Schweres Gewicht |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 600 | Tabellenbewegung (Z) (mm): | 900 |
| Spindeltonner: | ISO50 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 40 - 1200 R/m |
| Typ: | Einheitlich | Leistung des Spindelmotors ((kW): | 11 |
| Spannung: | Wie erfordern | Abmessungen (L*W*H): | 4300 x 3200 x 3300 mm |
| Gewicht (Kg): | 10000 | Gewährleistung: | Ein Jahr, ein Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Andere |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Größe der Tabelle: | 2500x575 mm |
| X-Achsenbewegung: | 1800 mm | Spindelgeschwindigkeit: | 40-1200 ((12 Schritte) |
| Maschinentyp: | Fräsmaschinen für das Betten | Macht: | 11 kW |
| Y-Achse Reise: | 600 mm | Z-Achsen-Reise: | 900 mm |
| Anzahl der Achsen: | 3 | Die Situation: | Neues |
| Anwendbare Branchen: | Baustoffwerkstätten, Herstellungsbetriebe, andere | Standort des Ausstellungsraums: | In den Mitgliedstaaten, in denen die Einfuhren von Zellstoff aus der EU in die Gemeinschaft vorgenom |
| Kernkomponenten: | Lager, Motor, andere | Tabellen-Reise (Millimeter): | 1800 x 600 x 900 |
| Jahr: | 2022 | Hafen: | Hafen von China |
Produkt-Beschreibung
Maschine für die Veredelung von Schleifmaschinen und Schleifmaschinen
BM716
Eigenschaften:
- Der Universal-Schwergewicht mit hoher Tischlastkapazität und leistungsfähiger Hauptspindelantrieb, mit hydraulischer Achsspannung und universellem Drehkopf.
- Robuste und bewährte Konstruktion sehr starres, schweres Maschinenbett aus hochwertigem Gusseisen, um maximale Präzision und geringe Vibrationen zu gewährleisten.
- Increased operator comfort with large step guard along the entire work table length – easy accessibility to the universal cutter head for easy tooling and unloading of machine when working with large workpieces.
- Robuste Führungen sorgen für höchste Präzision und Langlebigkeit; ein automatisches Zentralschmiersystem minimiert die Wartung.
- Die Funktionen des Arbeitstisches sind so optimiert, daß sie den Anforderungen einer Vielzahl von Anwendungen entsprechen: große Tischfläche von 2500x575 mm und hohe Tischlast von 3000 kg.
- Einfache und schnelle Umstellung von der vertikalen auf die horizontale Ausrichtung der Schneidspindel.
- Unendlich variabler automatischer linearer und kreuzförmiger Einsatz.
- Zuverlässige hydraulische Spannung an allen Achsen.
- Ein leistungsfähiger 11 kW-Motor für die Maschinenbearbeitung.

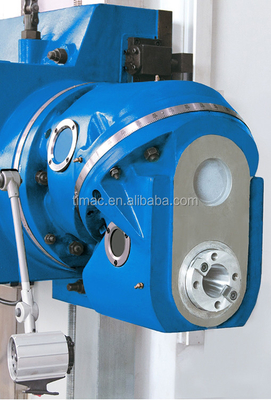

- Der universelle Schneidkopf verfügt über eine 360° Drehung und ist leicht zu bedienen für die vielseitige und komplexe Bearbeitung einer Vielzahl von Werkstücken.Es verfügt über maximale Steifigkeit und leisen BetriebDer Winkel kann manuell auf einer unendlich verstellbaren Skala von 90° bis 45° eingestellt werden.Dies ermöglicht eine genaue Einstellung des Kopfes in benutzerdefinierten räumlichen Winkeln und eine einfache Bewegung in eine horizontale Position.
- Die Maschine verfügt über einen horizontalen Schnittvortriebshalter mit ausgezeichneter Steifigkeit,mit einer Breite von mehr als 20 mm,.
Horizontale Schneidfunktion:
Technischer Parameter:
| Spezifikation | BM716 | |
| Tabelle | Größe der Tabelle | mit einer Länge von mehr als 10 mm |
| T Anzahl der Schlitze/Breite/Distanz | 3-23-152 mm | |
| Max. Belastung der Tabelle | 3000 kg | |
| Bearbeitungsbereich | Längsfahrt (X-Achse) | 1800 (2000) mm |
| Kreuzfahrt (Y-Achse) | 600 mm | |
| Vertikalfahrt (Z-Achse) | 900 mm | |
| Hauptspindel | Spindelverstärker | ISO 507:24 |
| Schritt der Spindelgeschwindigkeit | 12 Schritte, 40 bis 1200 Rpm | |
| Abstand von der senkrechten Spindelachse zur Spaltenoberfläche | 110 mm | |
| Min. Entfernung von der vertikalen Spindelnose bis zur Tischfläche | 49 mm | |
| Min. Entfernung von der horizontalen Spindelachse zur Tischfläche | 30 mm | |
| Futtermittel | Längs-/Kreuzfütterung | 20 bis 200 mm/min (variabel) |
| Vertikaler Futter | 12-1320 mm/min (variabel) | |
| Längs-/Kreuzzuggeschwindigkeit | 3000 mm/min | |
| Vertikal für den Schnellweg | 1800 mm/min | |
| Motorleistung | Hauptmotor | 11 kW |
| Zuführmotor | 2.9 kw | |
| Aufzugsmotor für den Kopf | 2 kw | |
| Kühlmittelmotor | 550 W | |
| Andere | Packungsgröße | 3280 x 2280 x 3100 mm 2580x1990x1230 mm |
| Gesamtgröße | mit einer Breite von mehr als 50 mm | |
| Maschinengewicht | 10000 kg | |
Standardzubehör:
• ISO50 Fräsen-Riegel-Satz ((8 Stück); • ISO50 Fräsen-Riegel ((φ40mm);
• Zeichnungsstange; • 7:24 Verjüngungshülle;
• Quarzlampe; • Werkzeugkasten;
• Ölpistolen, Kühlmittelsystem; • Grundschrauben;
• Innerer Sechseckenschlüssel; • Doppelkopfschlüssel;
• CE-normierte elektrische Komponenten; • Bedienungsanleitung (englische Ausgabe);
Zusätzliches Zubehör:
• 3 Achsen DRO; • Spindelschutz (Augenschutz);
• Maschinengewebe 200 mm; • Universaler Teilerkopf;
• Drehtisch 500 mm;
