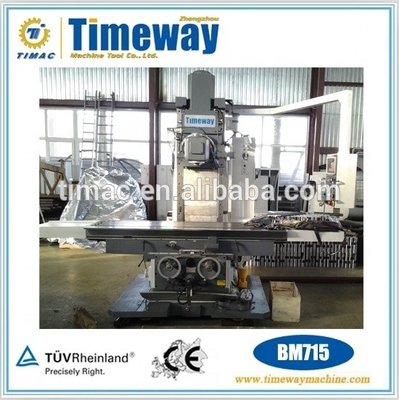

BM715 Universal-Bett-Fräsmaschine für die Bearbeitung von mittleren bis großen Werkstücken
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | BM715 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $36,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 150 | Bearbeitungsfähigkeit: | Schweres Gewicht |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 670 | Tabellenbewegung (Z) (mm): | 670 |
| Spindeltonner: | ISO50 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 35 - 1345 U/m |
| Typ: | Einheitlich | Leistung des Spindelmotors ((kW): | 7.5 |
| Spannung: | Nach Bedarf | Abmessungen (L*W*H): | 3.3 x 2.38 x 2.75m |
| Gewicht (Kg): | 7300 | Gewährleistung: | 1 Jahr, 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Größe der Tabelle: | 2100 x 500 mm | T-Schlitze: | 4/20/100 mm |
| Max. Gewicht des Werkstücks: | 2000 kg | X/Y/Z-Axis Reise: | 1500/670/670 mm |
| Spindelgeschwindigkeit: | 35 bis 1345 Rpm (12 Schritte) | Macht: | 7.5 kW |
| Y-Achsen-Reise: | 670mm | Z-Achsen-Reise: | 670mm |
| Anzahl der Achsen: | 2 | Die Situation: | Neues |
| Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, andere | Standort des Ausstellungsraums: | Rumänien, Australien, Türkei, Frankreich, Deutschland, Vietnam, Brasilien, Russland, Thailand |
| Kernkomponenten: | Lager, Motor, andere | Tabellen-Reise (Millimeter): | 1500 x 670 x 670 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

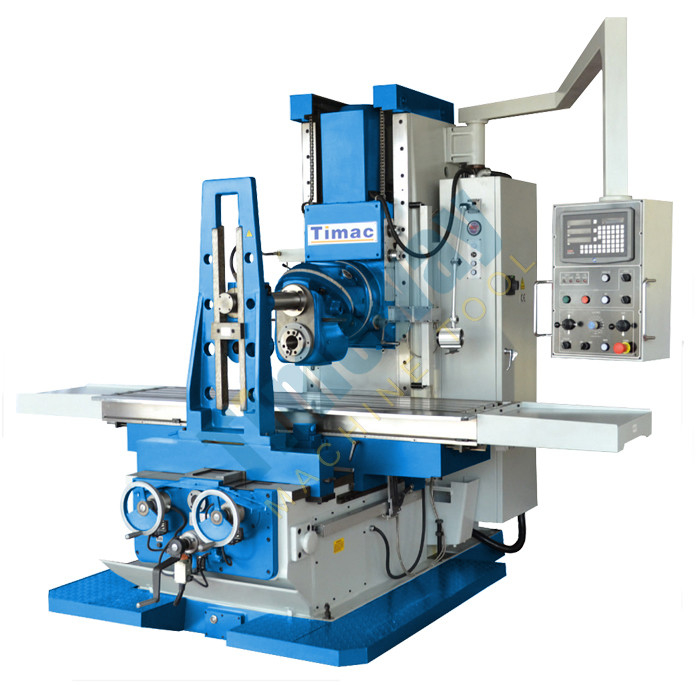

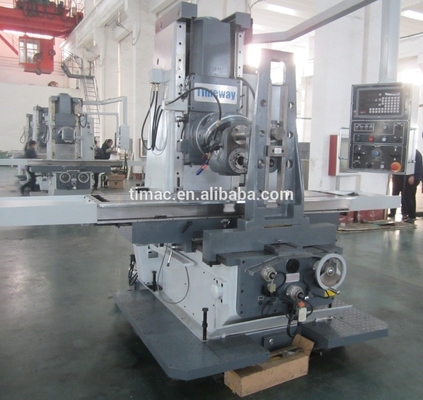

Maschine für die universelle Fräsmaschine
BM715
Eigenschaften:

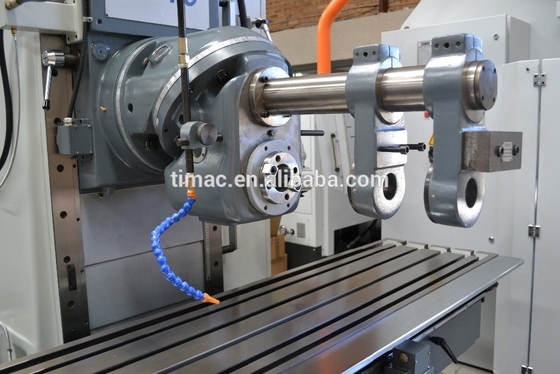

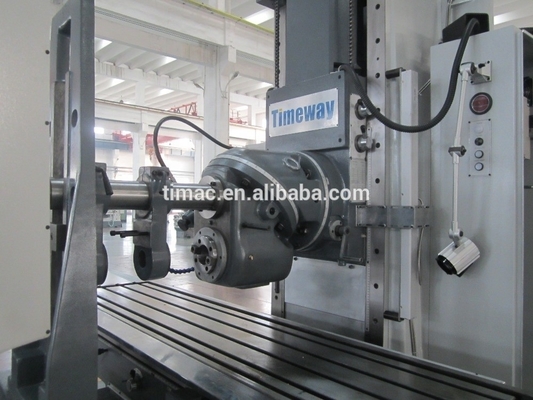

• Universeller Fräskopf mit ISO50 Spindel-Stäbe;
• Universelle Kopfdrehungen in horizontale Position;
• Drehzahl der Spindel mit Getriebeantrieb 12 Schritte 35-1345 Rpm;
• Hauptspindelmotor mit 7,5 kW/10 PS;
• Servo gesteuerte Zuführmotoren auf X-, Y- und Z-Achsen sorgen für Reaktionsfähigkeit, Genauigkeit und gleichbleibende Zuführung;
• X-, Y- und Z-Achsen-Servosteuerung mit schneller Leistung;
• Kugelschraube X, Y-Achse, die einen reibungslosen und präzisen Betrieb gewährleistet;
• Schnellzufuhr-Servo-Steuerung auf X-, Y- und Z-Achsen;
• Verhärteter und gemahlener Arbeitstisch und Schiebetable;
• Quadratische Konstruktionsrutschen für die X- und Z-Achse zur Maximierung der Steifigkeit;
• Großer 2100 x 500 mm großer Arbeitstisch mit Schlitten;
• Hochwertiges Gießen für zusätzliche Festigkeit und minimale Verformung;

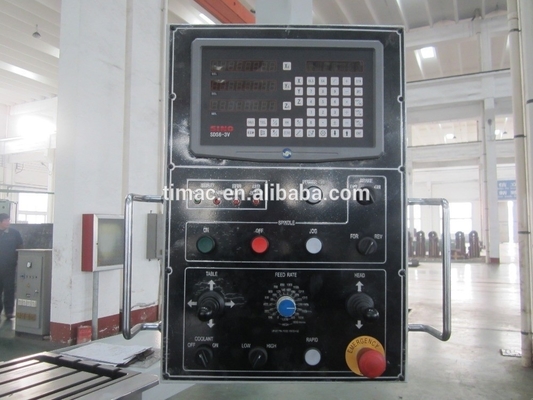

• Qualität der Elektrizität und Überlastschutz in einem leicht zugänglichen Gehäuse;
• Höher/neutraler und niedriger Gangwahlhebel zur Maximierung des Drehmoments;
• Mikroschalter am manuellen Kniegriff für zusätzliche Sicherheit des Bedieners;
• Metrische Zifferblattgradierungen von 0,02 mm für die Achsen X, Y und Z;
• Tischschalen an jedem Ende des Arbeitstisches;
• Handräder der Kupplung X, Y-Achse;
• Kältesystem und Halogenlicht enthalten;
• Automatische Ölschmierpumpe und -behälter;
• Werkzeugkasten und Bedienungsanleitung
Technischer Parameter:
| Spezifikation | BM715 |
| Größe der Tabelle | 2100 x 500 mm |
| Spindeltonner | ISO50 |
| Längsfahrt (X-Achse) | 1500 mm |
| Kreuzfahrt (Y-Achse) | 670 mm |
| Vertikalfahrt (Z-Achse) | 670 mm |
| Art der Folien | Quadrat (Y & Z) |
| Spindel zum Tisch | 670 mm |
| Halstiefe (max.) | 610 mm |
| Typ der Tischstromzufuhr (X-, Y- und Z-Achse) | Servoantrieb |
| Längs- und Querzufuhr (X- und Y-Achse) | 20 ~ 1800 mm/min |
| Längs- und Quergeschwindigkeit (X- und Y-Achse) | 3700 mm/min |
| Vertikale Zufuhr (Z-Achse) | 10 ~ 900 mm/min |
| Vertikale Schnelle (Z-Achse) | 1750 mm/min |
| Tisch T-Slot Größe | 20 mm |
| Lastkapazität des Arbeitstisches | 2000 kg |
| Spindelgeschwindigkeiten vertikal / horizontal | 12 (35-1345 Rpm) |
| Motorleistung | 7.5 kW / 10 PS |
| Notwendige Bodenfläche | 4925 x 2380 mm |
| Gesamthöhe | 2750 mm |
| Gewicht (netto) | 7300 kg |
Standardzubehör:
Zeichnungsstange 1 Satz;ISO50 Fräsen-Rohr 1 Satz;ISO50Müllvorrichtung 1 Satz;Horizontale Frässtange 1 Stück;724 Mittelschuhe 1 Stück;Werkzeugkasten 1 Stück;Ölpistolen 1 Stück;Grundschrauben 6 Sätze;Innerer Sechseckenschlüssel 1 Stück (je);Zweischneidenschlüssel 2 Stück;Horizontale Fräsehalle, die 1 Satz trägt;Gebrauchsanleitung;Liste der Genauigkeitsprüfungen
