Hohe Produktivität vertikale Kniefräsmaschine mit 2522x2265x2432mm Abmessungen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | VMN420 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $18,000.00/sets 1-1 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 1200 | Bearbeitungsfähigkeit: | Revierdienst |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 360 | Tabellenbewegung (Z) (mm): | 470 |
| Spindeltonner: | Null:50 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 22 - 1100 U/m |
| Typ: | Vertikal | Spannung: | Kundenanforderungen |
| Abmessungen (L*W*H): | 2522 x 2265 x 2432 mm | Gewicht (Kg): | 4500 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohe Produktivität |
| Art der Vermarktung: | Heißes Produkt 2019 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen | CNC oder nicht: | Normal |
| Farbe: | Grün | Größe der Tabelle: | 420x1800 mm |
| T-Schlitze: | 3-18-90 mm | Max. Gewicht des Werkstücks: | 800 kg |
| X/Y/Z-Achse: | 1200/360/470 mm | Spindeltonner: | 7- Nein.50 |
| Spindeldrehzahlbereich: | 30 bis 1500 Dreh/min ((18 Schritte) | Nach Garantie-Service: | Onlineunterstützung |
| Anzahl der Achsen: | 3 | Die Situation: | Neues |
| Anwendbare Branchen: | Herstellungsbetrieb | Standort des Ausstellungsraums: | Chile, Algerien, Bangladesch, Ukraine |
| Kernkomponenten: | PLC | Hafen: | Hafen von China |
Produkt-Beschreibung

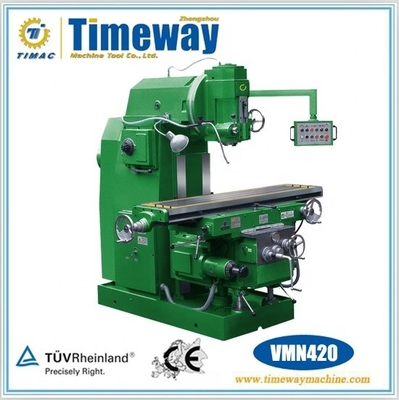

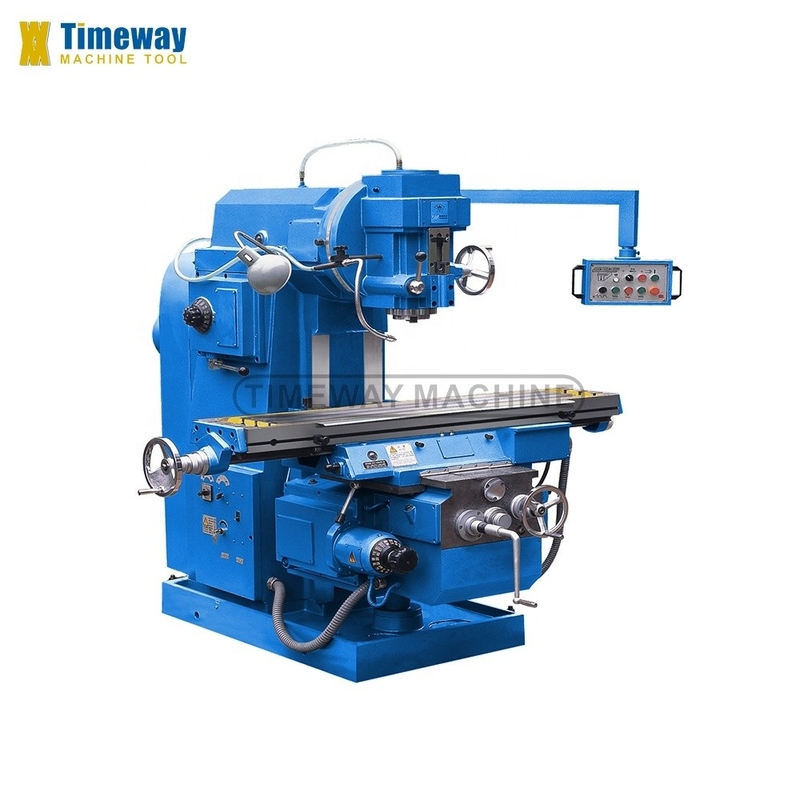

Vertikalfräsmaschine Knieart
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt.
Eigenschaften:
- Die Maschine mit vertikaler Knieform ist eine Allzweckmaschine mit einem breiten Einsatzbereich.
- Die Maschine, die mit Flächen-, Zylinder-, Seiten-, Bevel- und geformten Fräsmaschinen ausgestattet ist, ist für die Bearbeitung flacher, geneigter Oberflächen, Schlitze und Zahnräder an verschiedenen Werkstücken geeignet.
- Ausgestattet mit optionalem Zubehör, wie Drehtisch und Trennkopf, kann die Maschine für vielseitige Verarbeitung verwendet werden, es ist eine ideale Maschine für Bearbeitungsprozess, Wartung, Instrument,Werkzeuge und Werkzeuge zur Herstellung von Werkzeugen.
- Der vertikale Fräskopf kann sich um ±45° drehen, die Spindelfeder kann sich senkrecht bewegen (ohne VMN250), das Arbeitstisch kann automatische Zuführung und schnelle Zuführung auf der X/Y/Z-Achse realisieren.
- Verhärtet und geerdete Führungswege sorgen für die allgemeine Genauigkeit und Bearbeitungsgenauigkeit der Maschine.
- Die Maschine hat einen leistungsstarken Motor und eine große Schaltgeschwindigkeit, sodass sie mit Hilfe von Legierungsschneidern schneller schneiden kann.
- Optimierung des gesamten Strukturdesigns der Maschine, haben ausreichend starre und stabile, kann starkes Schneiden für schwere Werkstücke realisieren.
- Ausgestattet mit einem kompletten Kühlmittel- und Schmiersystem, reduzieren die Wartungskosten.
- Gemäß den Anforderungen des Kunden können wir ein 2/3-Achsen-Digitallesegerät installieren.
Technischer Parameter:
| Spezifikation | Einheit | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| Größe des Arbeitstisches | mm | 250x1100 | 300x1250 | 320x1320 | 360x1600 | 420x1800 |
| T-Slot ((NxWxD) | mm | 3x14x63 | 3x14x63 | 3x18x80 | 3x18x80 | 3x18x90 |
| Max. Belastung des Arbeitstisches | Weigerung | 250 | 250 | 550 | 550 | 800 |
| Längsfahrt (X) | mm | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| Kreuzfahrt (Y) | mm | 265 | 265 | 300/280 | 300/280 | 360/350 |
| Vertikalfahrt (Z) | mm | 410 | 410 | 410/400 | 410/400 | 470/450 |
| Schritt für Schritt der Zuführgeschwindigkeit | Schritte | 12 | 12 | 18 | 18 | 18 |
| Versorgungsgeschwindigkeitsbereich: - Längs X. | mm/min | 12 bis 560 | 15 bis 800 | 15 bis 750 | 15 bis 750 | 22 bis 1100 |
| - Kreuzung mit Y. | mm/min | 12 bis 560 | 15 bis 800 | 15 bis 750 | 15 bis 750 | 22 bis 1100 |
| - Vertikales Z. | mm/min | 5-226 | 6 bis 270 | 5.7-280 | 5.7-280 | 8.3-410 |
| Schnellzufuhrbereich: - Längs X. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Kreuzung mit Y. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Vertikales Z. | mm/min | 720 | 880 | 844 | 844 | 900 |
| Max. Drehwinkel des vertikalen Fräskopfes | - Nein. | ± 45° | ± 45° | ± 45° | ± 45° | ± 45° |
| Abstand von der Spindelnose zur Arbeitsplattenoberfläche | mm | 60 bis 470 | 60 bis 470 | 50 bis 460 | 50 bis 460 | 40 bis 510 |
| Abstand von der Spindelmitte zur vertikalen Führungsrichtung | mm | 290 | 290 | 380 | 380 | 450 |
| Abstand von der Arbeitsplatzzentrale zum vertikalen Leitfaden | mm | 160 bis 430 | 152 bis 417 | 235 bis 535 | 235 bis 535 | 235 bis 535 |
| Spindellochverjüngung | - | 7- Ich habe keine Ahnung.40 | 7- Ich habe keine Ahnung.40 | 7- Ich habe keine Ahnung.50 | 7- Ich habe keine Ahnung.50 | 7- Ich habe keine Ahnung.50 |
| Durchmesser der Scheinwand | mm | Φ27 | Φ22, Φ27 | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| Spindelfederfahrt | mm | - | 70 | 75 | 75 | 85 |
| Spindelgeschwindigkeitsschritte | Schritte | 12 | 12 | 18 | 18 | 18 |
| Drehzahlbereich der Spindel | r/mm | 35 bis 1600 | 35 bis 1600 | 30 bis 1500 | 30 bis 1500 | 30 bis 1500 |
| Hauptmotorleistung | kW | 4 | 4 | 7.5 | 7.5 | 11 |
| Kraft des Motors | kW | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| Maschinenabmessung | cm | 167x135x180 | 165x154x192 | 230x170x209 | 230x206x209 | 252x226x243 |
| Packungsgröße | cm | 154x150x213 | 167x158x204 | 222x190x232 | 224x208x232 | 247x240x272 |
| Maschinengewicht | Weigerung | 1800 | 1800 | 3200 | 3370 | 4700 |
| Spannung/Frequenz | V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
Gemäß den Kundenanforderungen können wir die Maschinenleitungen, den Arbeitstisch und die Ladekapazität entwickeln.

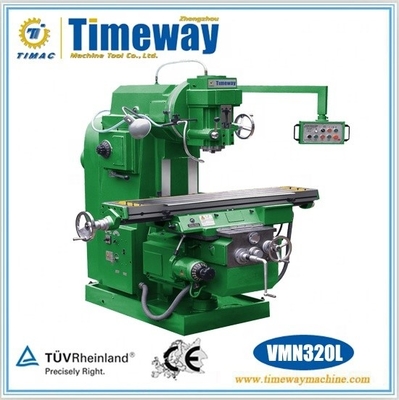

| Spezifikation | Einheit | VMN320L | VMN420L |
| Größe des Arbeitstisches | mm | 320x1600 | 428x2000 |
| T-Slot ((NxWxD) | mm | 3x18x80 | 3x18x100 |
| Max. Belastung des Arbeitstisches | Weigerung | 550 | 800 |
| Längsfahrt (X) | mm | 1020/1000 | 1250/1230 |
| Kreuzfahrt (Y) | mm | 300/280 | 420/410 |
| Vertikalfahrt (Z) | mm | 410/400 | 480/470 |
Standardzubehör:
- Zeichnen
- Zentrale Schmierung
- Arbeitsleuchte
- Kühlmittelanlage
- Betriebsmittel
- Bedienungsanleitung.
Zusätzliches Zubehör:
- Verringerungshülle
- Digitale Ablesung in 2/3-Achsen
- mit einem Durchmesser von mehr als 50 cm3
- Schleifmaschine
- Maschinenschrauben
- Drehtisch
- Trennkopf
