M330A mit R8 Spindel-Taper und 330x1370 Tischgröße
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Zertifizierung: | CE norms; ISO9001 |
| Modellnummer: | M330A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $6,500.00/sets 2-3 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 50 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 820/1000 | Bearbeitungsfähigkeit: | Revierdienst |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 380 | Tabellenbewegung (Z) (mm): | 460 |
| Spindeltonner: | R8 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 65 - 4500 R/m |
| Typ: | Vertikal | Spannung: | auf Wunsch des Kunden |
| Abmessungen (L*W*H): | 1800 x 2020 x 2200 mm | Gewicht (Kg): | 2200 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Automatisch |
| Art der Vermarktung: | Heißes Produkt 2019 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| CNC oder nicht: | Normal | Fräsmaschine: | Werkzeugmaschinen |
| Leistung ((w): | 3.75 kW | Gewicht: | 1590 |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Nach Garantie-Service: | Videotechnischer Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort |
| Standort des örtlichen Dienstes: | Südkorea, Chile | Anzahl der Achsen: | 3 |
| Die Situation: | Neues | Anwendbare Branchen: | Herstellungsbetrieb |
| Standort des Ausstellungsraums: | Chile, Deutschland | Kernkomponenten: | Lager, Motor, Pumpe, Druckbehälter, Motor |
| Tabellen-Reise (Millimeter): | 950x400x420 | Hafen: | Hafen von China |
Produkt-Beschreibung

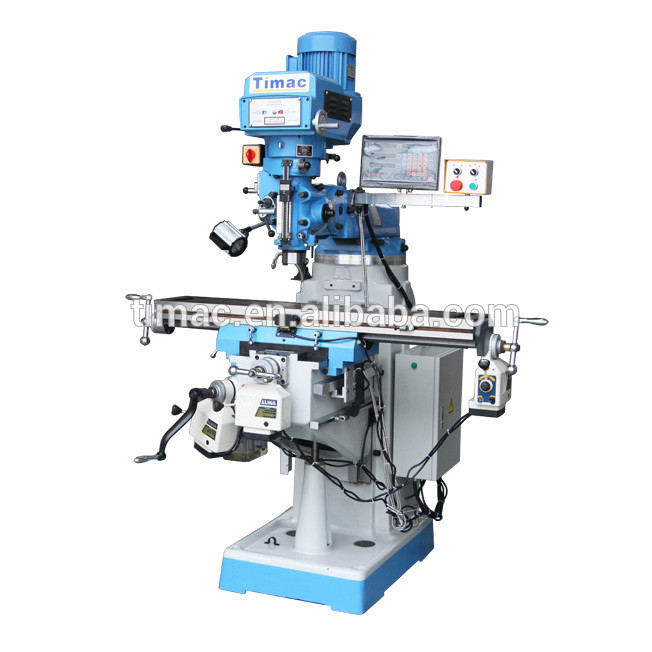

Vertikalmaschine für Turmfreisen
Stardard-Konfiguration Optionale Konfiguration
Vertikalmaschine für Turmfreisen
| Modell | Einheit | M230A | M230B | M250 | M250A | M250B | M250U | M250C | M250D | M300 | M300A | M330 | M330A | |
| Größe der Tabelle | mm | 230x1067 | 254x1270 | 250x1270 | 254x1270 | 305x1370 | 330x1370 | |||||||
| 230x1246 | 254x1370 | 254x1370 | 305x1500 | 330x1500 | ||||||||||
| Längstreise | mm | 650 / 840 | 850 / 950 | 770 | 850 / 950 | 870 / 1000 | 840 / 1000 | |||||||
| Kreuzfahrt | mm | 305 | 420 | 400 | 420 | 380 | 368 | |||||||
| Vertikalfahrt | mm | 400 | 420 | 400 | 420 | 430 | 450 | |||||||
| Nummer und Größe des T-Schlitzes | mm | 3 x 16 | ||||||||||||
| Ram-Reisen | mm | 312 | 470 | 500 | ||||||||||
| Abstand von der Spindel zum Tisch | mm | 0-415 | 0-405 | 0-350 | 0-450 | |||||||||
| Spindellochverjüngung | Standard: R8 Optional: ISO30/ISO40 | Standard: ISO40 | ||||||||||||
| Spindelbewegung | mm | 127 mm | ||||||||||||
| Drehzahl der Spindel | Umdrehungsfrequenz | Standard: Schritt 16 Geschwindigkeit 50HZ: 65-4500 60HZ: 80-5440 | ||||||||||||
| Optional: variable Drehzahl 65-4500 | Optional: Wechselgeschwindigkeit: 65-3750 | |||||||||||||
| Automatisches Füllmittel | mm/r | Drei Schritte: 0,04 (0,0015") / 0,08 (0,003") / 0,15 ((0,006)) | Drei Schritte: 0,04 (0,0015") / 0,08 (0,003) / 0,15 (0,006) | |||||||||||
| Spindelmotor | kW/PS | 2.25 kW / 3 PS | 3.75 kW / 5 PS | 3.75 kW / 5 PS | ||||||||||
| Kopfdreh | 90° | |||||||||||||
| Kopfneigung | 45° | Das ist ein Problem. | 45° | Das ist ein Problem. | 45° | Das ist ein Problem. | ||||||||
| Abmessungen der Verpackung | Einer. | mm | Für die Berechnung der Verbrennungsmenge | 1516x1550x2080 | 1566x1650x2080 | 1800x2016x2180 | ||||||||
| Zwei. | mm | 1450x1570x2080 | 1650 x 1790 x 2170 | 1720 x 1800 x 2175 | 1800x2200x2180 | |||||||||
| Drei. | mm | 1450x2180x2080 | 1650 x 2285 x 2235 | - | - | |||||||||
| Bruttogewicht | Weigerung | 1100 | 1160 | 1550 | 1380 | 1420 | 1650 | 1590 | 1590 | 1700 | 1750 | 2300 | 2350 | |
Eigenschaften:
M230A:
*Doppel 55°-Richtung des Tauchhahns wird sowohl auf der Y- als auch auf der Z-Achse angewendet;
*Verstärkte Rippen auf beiden Seiten der Säule
* Die Arbeitstischfläche und die 3-Achsen-Führung sind gehärtet und präzise geschliffen.
M230B:
* Auf der Z-Achse wird eine doppelte 55°-Richtlinie für den Taubenschwanz und auf der Y-Achse eine rechteckige Leitlinie eingeführt.
*Verstärkte Rippen auf beiden Seiten der Säule
* Die Arbeitstischfläche und die 3-Achsen-Führung sind gehärtet und präzise geschliffen.
M250A:
*Doppel 55°-Richtung des Tauchhahns wird sowohl auf der Y- als auch auf der Z-Achse angewendet;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* Die Arbeitstischfläche und die 3-Achsen-Führung sind gehärtet und präzise geschliffen.
M250B:
* Auf der Z-Achse wird eine doppelte 55°-Richtlinie für den Taubenschwanz und auf der Y-Achse eine rechteckige Leitlinie eingeführt.
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* Die Arbeitstischfläche und die 3-Achsen-Führung sind gehärtet und präzise geschliffen.
M250:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial versehen.
M250C:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* 5 PS Fräskopfmotor und Quellendurchmesser 100 mm;
*Festkonstruktion wird verwendet, um den Mühlkopf ohne Adapter zu verbinden;
M250D:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* Der 5 PS starke Fräskopfmotor und der Quelldurchmesser beträgt 100 mm.
M250U:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* X- und Y-Achsen übernehmen automatische Getriebe; Zuführmotor: 250w; Zuführgeschwindigkeit: 15, 23, 33, 48, 78, 114, 166, 257;
* Die Arbeitstischfläche und die 3-Achsen-Führung sind gehärtet und präzise geschliffen.
M300:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* 5 PS Fräskopfmotor und Quellendurchmesser 100 mm;
*Die Arbeitstischoberfläche und die 3-Achsenführung sind gehärtet und präzise geschliffen;
* Die Z-Achse verwendet einen Hochgeschwindigkeitshebemotor.
M300A:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* 5 PS Fräskopfmotor und Quellendurchmesser 100 mm;
*Die Arbeitstischoberfläche und die 3-Achsenführung sind gehärtet und präzise geschliffen;
*Z-Achse übernimmt einen Hochgeschwindigkeits-Hofmotor;
*Festkonstruktion wird verwendet, um den Mühlkopf ohne Adapter zu verbinden;
M330:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* 5 PS Fräskopfmotor und Quellendurchmesser 100 mm;
*Die Arbeitstischoberfläche und die 3-Achsenführung sind gehärtet und präzise geschliffen;
* Die Z-Achse verwendet einen Hochgeschwindigkeitshebemotor.
* Super-Sattelstruktur.
M330A:
*Rechteckige Führungswege auf der Y- und Z-Achse;
* Der Führungsweg auf dem Sattel ist mit TF-Trägermaterial ausgekleidet;
* 5 PS Fräskopfmotor und Quellendurchmesser 100 mm;
*Die Arbeitstischoberfläche und die 3-Achsenführung sind gehärtet und präzise geschliffen;
* Die Z-Achse verwendet einen Hochgeschwindigkeitshebemotor.
* Super-Sattelstruktur;
*Festkonstruktion wird verwendet, um den Mühlkopf ohne Adapter zu verbinden.
***Standardzubehör:

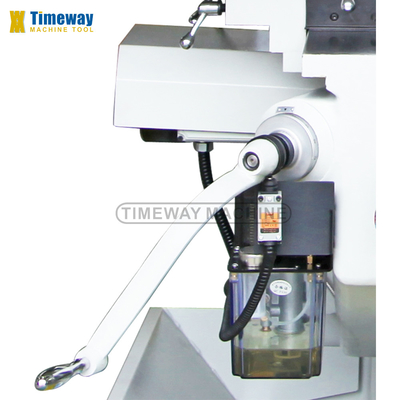

Zugstange, elektrische Schachtel, Arbeitsleuchte, Handölpumpe, Werkzeug- und Werkzeugbox
***Vorzugszubehör:

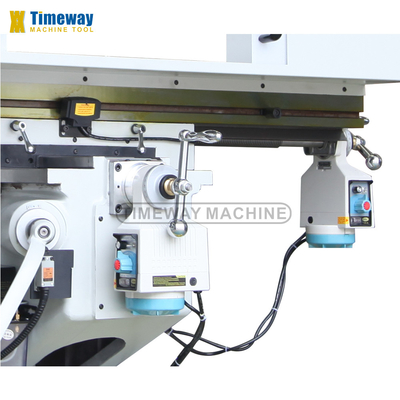

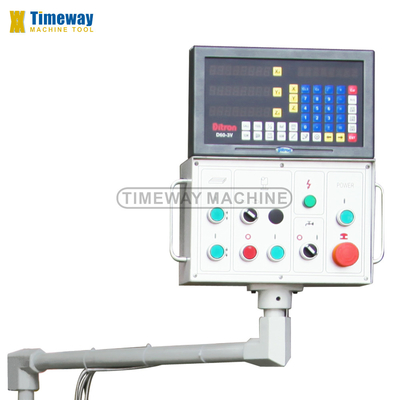

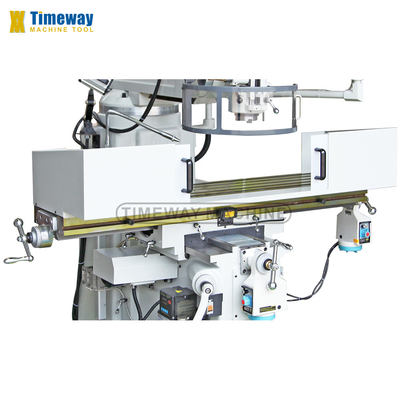

Digitales Ablesesystem (DRO), Maschinenschraube, Stromzufuhrgerät, Getriebefach-Stromzufuhr, Klemmkits, ISO40-Kollettschlauch, R8-Kollettschlauch, Ölsammelplatte, Plastik-Spritzschutz, Kühlsystem
