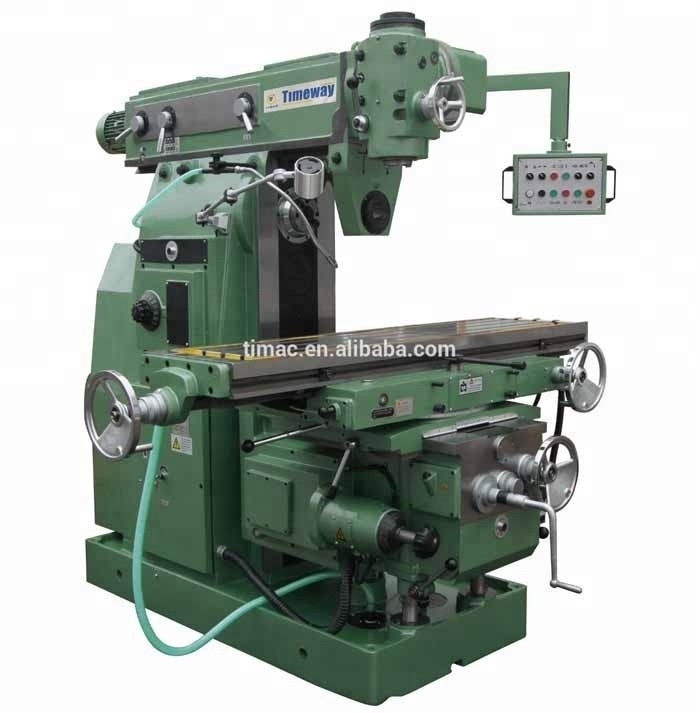

Horizontale Spindelgeschwindigkeit Universelle Fräsmaschine Knieart mit drehbarem Fräskopf
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Timac |
| Modellnummer: | USN320 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $25,500.00/sets >=2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 1000 | Bearbeitungsfähigkeit: | Mittelschwere |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 300 | Tabellenbewegung (Z) (mm): | 410 |
| Spindeltonner: | n40 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 30 - 1500 R/m |
| Typ: | Vertikal | Spannung: | als Anforderung |
| Abmessungen (L*W*H): | 2327 x 1792 x 2000 mm | Gewicht (Kg): | 3500 |
| Gewährleistung: | Ein Jahr | Wichtige Verkaufspunkte: | Hohe Produktivität |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen | Maschinentyp: | Maschine für die Verarbeitung von Spinnkopfmaschinen |
| Größe des Arbeitstisches: | 1320x320 mm | Max. Tragfähigkeit: | 550 Kilo |
| Vertikale Spindelgeschwindigkeit: | 52 bis 1400 Rpm (12 Schritte) | Horizontale Spindelgeschwindigkeit: | 30 bis 1500 Dreh/min ((18 Schritte) |
| Spindeltonner: | 7:24 | Reisen auf der X-Achse: | 800 mm |
| Y-Achsen-Reise: | 300 mm | Z-Achse Reisen: | 410mm |
| Anzahl der Achsen: | 3 | Die Situation: | Neues |
| Standort des Ausstellungsraums: | Algerien, Südafrika, Ukraine, Kirgisistan, Malaysia, Australien, Kanada, Frankreich, Brasilien, Peru | Anwendbare Branchen: | Baumaterialwerkstätten, Maschinenreparaturwerkstätten, Produktionsstätten, Lebensmittel- und Getränk |
| Kernkomponenten: | Lager, Motor, Getriebe, andere | Hafen: | Hafen von China |
Produkt-Beschreibung
Maschine zur Verarbeitung von Spinnmaschinen
USN320 USN420
Eigenschaften:
Diese SerieEinheitliche Fräsmaschine installierenDreh- und Schrägkopf aufDie flexiblenDreh- und DrehmaschinenKopfhülse, um die Richtung der Bewegung anzupassen, kann auch für das Fräsen, Bohren, Reaming oder Feinbohren und die Verarbeitung von flachen Löchern verwendet werden.
1.mit verschiedenen Fräsmaschinen, zylindrischen Fräsmaschinen, Seitenfräsmaschinen, Winkelfräsmaschinen und geformten Fräsmaschinen, Bohrmaschinen, Bohrmaschinen,die Maschine ist für die Verarbeitung von Flachmaschinen geeignet, geneigte Oberflächen, Schlitze, willkürliche Winkellöcher, Ausrüstung und verschiedene Werkstücke.
2. angepasstMit optionalem Zubehör, wie z. B. Trennkopf und Drehtisch, kann die Maschine für eine vielseitige Verarbeitung verwendet werden.
Die Bewegungsrichtung wird durch eine mechanische Kupplung geändert.mechanische Kupplung anstelle einer magnetischen Kupplung zum Schutz von Maschinenteilen und elektrischen Komponenten und zur Verlängerung der Lebensdauer.
3.Komplettes Kühlmittel- und Schmiersystem.
4.DRO ist optional.
Technischer Parameter:
| Spezifikation | Einheit | USN320 | USN420 |
| Kapazität | |||
| Arbeitstisch ((Breite × Länge) | mm | 1320 × 320 | 1800×420 |
| T-Schlitze | mm | 3 × 18 | 3 × 18 |
| Abstand zwischen t-Slots | mm | 80 | 90 |
| Max.Lastlage des Arbeitstisches | Weigerung | 550 | 800 |
| Reisen | |||
| X-Achse (manuell/mit Kraft) | mm | 800/780 | 1200/1180 |
| Y-Achse (manuell/mit Kraft) | mm | 300/280 | 360/3500 |
| Z-Achse (manuell/mit Kraft) | mm | 410/400 | 470/450 |
| Spindel | |||
| Vertikaler Spindelloch-Stäbe |
| 7:24, ISO40# | 7:24, Iso40# |
| Horizontale Spindelöffnung |
| 7:24, ISO50# | 7:24, iso50# |
| Vertikaler Spindellochdurchmesser |
| Φ20 | Φ20 |
| Durchmesser des horizontalen Spindelloches |
| Φ29 | Φ29 |
| Vertikaler Spindelvorlagerdurchmesser |
| Φ95 | Φ95 |
| Horizontale Spindelvorlagerdurchmesser |
| Φ100 | Φ100 |
| Vertikale Drehzahlschritte der Spindel |
| 12 | 12 |
| Vertikaler Drehzahlbereich der Spindel | r/min | 52 bis 1400 | 52 bis 1400 |
| Horizontale Spindelschritte |
| 18 | 18 |
| Horizontale Spindelspindelbereiche | r/min | 30 bis 1500 | 30 bis 1500 |
| Futtermittel | |||
| Schritt für Schritt der Zuführgeschwindigkeit |
| 18 | 18 |
| Versorgungsgeschwindigkeitsbereich:Längsrichtung X | mm/min | 15 bis 750 | 22 bis 1100 |
| Versorgungsgeschwindigkeitsbereich:Durch Y | mm/min | 15 bis 750 | 22 bis 1100 |
| Versorgungsgeschwindigkeitsbereich:Vertikal Z | mm/min | 5.7-280 | 8.3-410 |
| Schnellzufuhrbereich:Längsrichtung X | mm/min | 2250 | 2400 |
| Schnellzufuhrbereich:Kreuz Y | mm/min | 2250 | 2400 |
| Schnellzufuhrbereich:Vertikal z | mm/min | 844 | 900 |
| Stromquelle | |||
| Hauptmotorleistung | kW | 7.5 | 11 |
| Drehzahl des Hauptmotors | r/min | 960 | 960 |
| Kraft des Motors | kW | 1.5 | 3 |
| Drehzahl des Futtermotors | r/min | 960 | 1420 |
| Kühlmittelpumpenleistung | kW | 0.12 | 0.12 |
| Drehzahl der Kühlmittelpumpe | L/min | 2760 | 2760 |
| Motorleistung für den vertikalen Fräskopf | kW | 3 | 3 |
| Umdrehungsgeschwindigkeit des Motors mit dem senkrechten Fräskopf | r/min | 1420 | 1420 |
| Andere | |||
| Max. Drehwinkel des Tisches |
| ± 45° | ± 45° |
| Drehwinkel des universellen Fräskopfes |
| 360° | 360° |
| Abstand von der horizontalen Spindelwand zum Arbeitstisch | mm | 30 bis 440 | 30 bis 500 |
| Abstand von der horizontalen Spindelmitte zum Arm | mm | 155 | 201 |
| Entfernung von der senkrechten Spindelfläche zum horizontalen Spindelzentrum | mm | 15 bis 95 | 60 bis 140 |
| Vertikaler Spindel | mm | 80 | 80 |
| Maschinenabmessung | mm | 2327 × 1792 × 2000 | 2522 × 2262 × 2210 |
| Maschinengewicht | Weigerung | 3500 | 5300 |
