Rechteckige Führungstyp Universal Horizontale Fräsmaschine Normaler Müller für Metall
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC, TIMEWAY |
| Modellnummer: | UM320D |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $9,800.00/sets 1-2 sets |
| Verpackung Informationen: | Hölzerne Palette oder Holzetui |
| Versorgungsmaterial-Fähigkeit: | 800 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 800 | Bearbeitungsfähigkeit: | Revierdienst |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 300 | Tabellenbewegung (Z) (mm): | 350 |
| Spindeltonner: | ISO40 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 40 - 1300 R/m |
| Typ: | Einheitlich | Leistung des Spindelmotors ((kW): | 2.2 |
| Spannung: | 380 V/50 Hz | Abmessungen (L*W*H): | 1700*1500*2150 |
| Gewicht (Kg): | 1800 | Gewährleistung: | Ein Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 2 Jahre | Größe der Tabelle: | 1250*320mm(1500*320mm) |
| Tabellenreisen ((X/Y/Z): | 800*300*350 mm | T-Schlitz ((Nr./Breite/Pitch): | 3/14/70 mm |
| Max. Gewicht des Tisches: | 300 Kilo | Typ der Führung (X/Y/Z): | Schwanz der Taube/Rechteck/Rechteck |
| Spindelgeschwindigkeit: | 40 bis 1300 Rpm (12 Schritte) | Spindeltonner: | ISO40 (H), ISO40 (V) |
| Tischschwingwinkel: | 45° ((Links und rechts) | Gewicht: | 1550/1800 kg |
| Macht: | 2.2 kW | Anzahl der Achsen: | 2 |
| Die Situation: | Neues | Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Produktionsbetriebe, Lebensmittel- und Getränkefabriken, La |
| Standort des Ausstellungsraums: | Kenia, Argentinien, Südkorea, VAE, Südafrika, Ukraine, Italien, Deutschland, Indonesien, Pakistan | Kernkomponenten: | Motor, Gang |
| Tabellen-Reise (Millimeter): | 800*300*350 mm | Hafen: | Hafen von China |
Produkt-Beschreibung

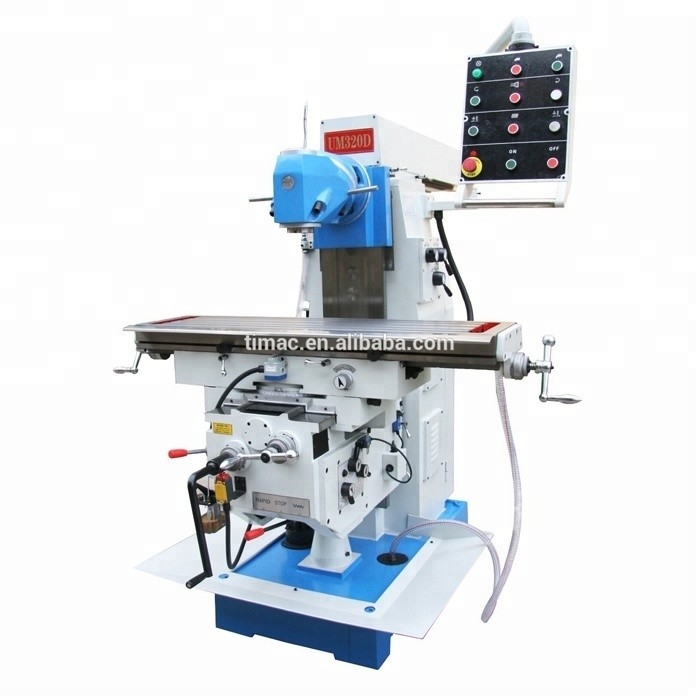

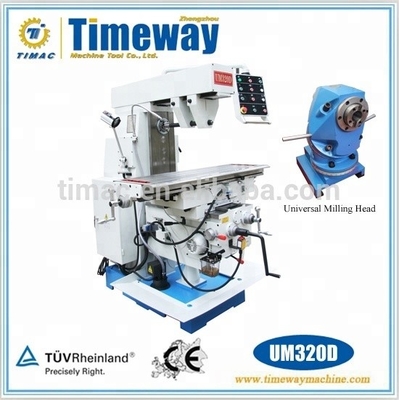

Horizontale Universalfräsmaschine (Normal-Müller)
UM320D
Hauptaussichten
Beschreibung des Produkts
Eigenschaften:
- Starrer, schwerer Maschinenrahmen mit bewährtem Knie- und Spaltenbau.
- Alle drei Achsen mit automatischer und schneller Zufuhr durch ein Getriebe.
- Ausgestattet mit zwei Anhängern, um die Schneidstabilität zu gewährleisten.
- Arbeitstisch dreht sich um ±45°, kann geneigt schneiden.
- Die Standard-Ausrüstung umfasst eine Splitterplatte, ein Kühlmittelsystem und ein zentrales Schmiersystem (manuelles oder elektrisches).
- Rechteckige Führung auf den Y/Z-Achsen, hohe Stabilität; Schwanzführung auf den X-Achsen; alle Führung und Zahnräder sind gehärtet und gezerrt.

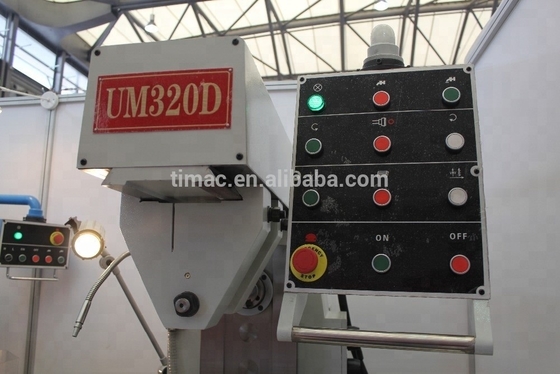

- Das zentralisierte Bedienfeld erleichtert die Bedienung und die digitale Ablesung ist optional.
Technischer Parameter
| Spezifikation | UM320D |
| Spindelverstärker | ISO40 (V); ISO40 (H) |
| Entfernung von der vertikalen Spindelnase zum Tisch | 0-390 mm |
| Abstand von der horizontalen Spindelmitte zur Tabelle | 0-280 mm |
| Abstand von der vertikalen Spindelmitte zur Spalte | 465 mm |
| Abstand von der horizontalen Spindelmitte bis zum Rammboden | 160 mm |
| Drehzahlbereich der Spindel | 12 Schritte, 40 bis 1300 Rpm |
| Drehwinkel des Fräskopfes | ± 360° |
| Tabellengröße (L × W) | 1250 × 320 mm (1500 × 320 mm) |
| Tabellenbeförderung (X/Y/Z) | 600 ((800)/300/350 mm (1100/300/350 mm) |
| Tabelle Längs- und Kreuzzufuhr (X/Y) | 8 Schritte, 22-555 mm/min |
| Vertikaler Tischzufuhr (Z) | 8 Schritte, 17 bis 190 mm/min |
| Schnellzufuhrgeschwindigkeit auf der X- und Y-Achse | 1080 mm/min |
| Z-Achsen-Schnellzufuhrgeschwindigkeit | 590 mm/min |
| Kraft des Motors | 750 W |
| Max.Ladung des Arbeitstisches | 300 kg |
| T-Schlitze für Tische (Nr./Breite/Pitch) | 3/14/70 mm |
| Typ der Z-Achsenführung | Rechteckig |
| Typ der Y-Achsenführung | Rechteckig |
| Typ der X-Achsenführung | Schwanz der Taube |
| Hauptmotorleistung | 2.2kw |
| Gesamtmaße (L × W × H) | 1700 × 1500 × 2150 mm |
| Verpackungsgröße (ein/zwei Sätze) | 1680 × 1600 × 2250 mm/2300 × 1600 × 2250 mm |
| N.W./G.W. (ein Satz) | 1650/1800 kg |

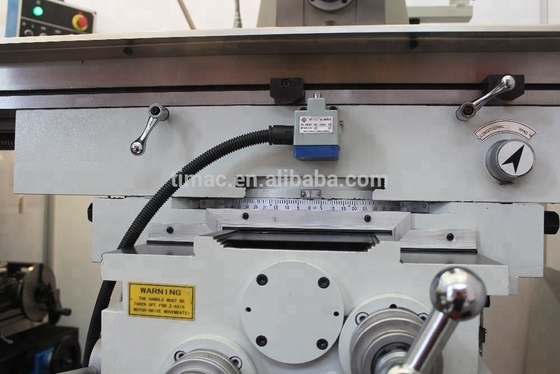

Detaillierte Bilder
Das tatsächliche Bild in der Fabrik

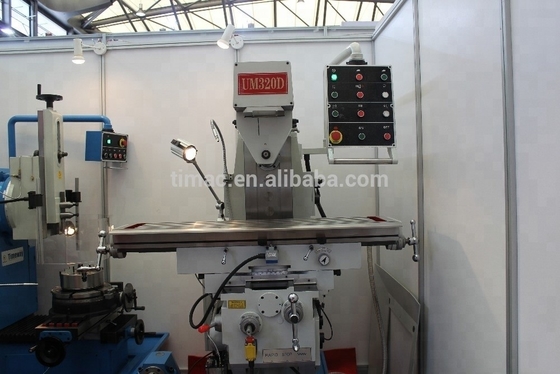

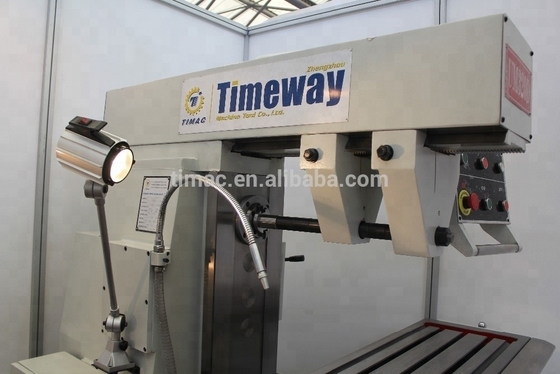

Die Maschine wurde auf der China CNC Machine Tool Fair 2016 in Shanghai ausgestellt
Gespräch mit dem Kunden im CCMT2016
