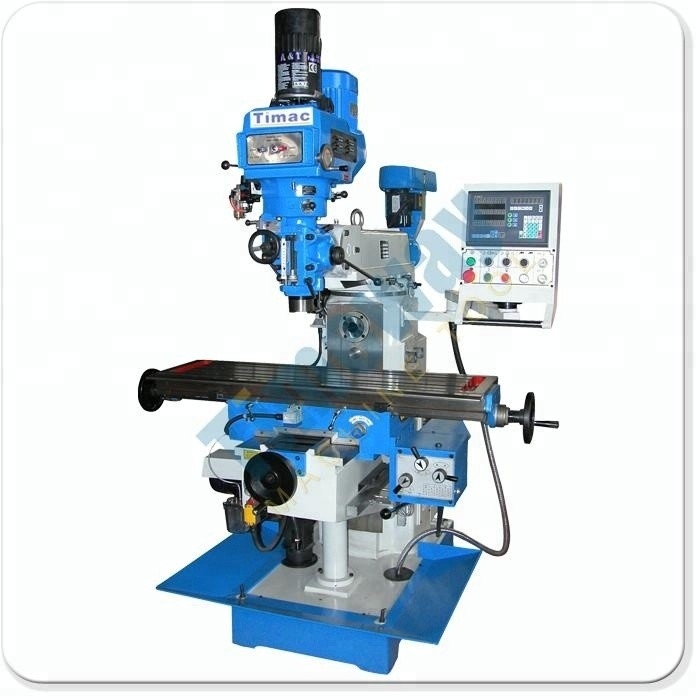

3 Achsen TIMEWAY H/V Mühlkopf Turm Fräsmaschine TM500 mit anpassbarer Spannung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Zertifizierung: | CE, ISO9001:2008 |
| Modellnummer: | TM500 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $6,750.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (fumigiert) |
| Versorgungsmaterial-Fähigkeit: | 140 Sätze/Sätze pro Monat |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 600 | Bearbeitungsfähigkeit: | Schweres Gewicht |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 300 | Tabellenbewegung (Z) (mm): | 280 |
| Spindeltonner: | ISO40 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 80 - 5440 |
| Typ: | Vertikal | Leistung des Spindelmotors ((kW): | 2.2 |
| Spannung: | Auf Wunsch des Kunden | Abmessungen (L*W*H): | 1700*1500*2150 mm |
| Gewicht (Kg): | 1600 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Nach Garantie-Service: | Onlineunterstützung |
| Standort des örtlichen Dienstes: | Rumänien, Südafrika, Brasilien, Indonesien, Russland | CNC oder nicht: | Normal |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Fräsmaschine: | Werkzeugmaschinen |
| Leistung ((KW): | 2.2 (V), 2.2 (H) | Gewicht ((Kg): | 1600 |
| Standort des Ausstellungsraums: | Rumänien, Südafrika, Brasilien, Indonesien, Russland | Anzahl der Achsen: | 3 |
| Die Situation: | Neues | Anwendbare Branchen: | Herstellungsbetrieb |
| Tabellen-Reise (Millimeter): | 600X300X280 | Hafen: | Hafen von Qingdao |
Produkt-Beschreibung

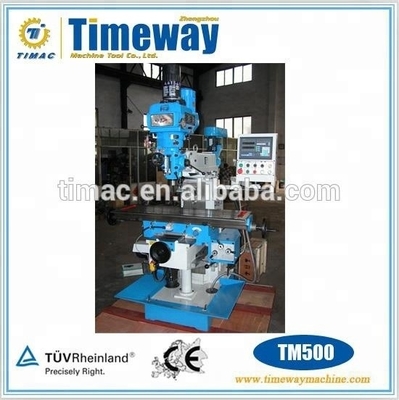

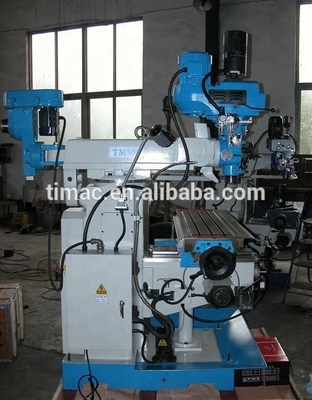

H/V-Kopf automatisch versorgende Turmfräsmaschine TM500
Eigenschaften:
Maschine zum Fräsen mit Turm
1. gehärtet und gemahlen;

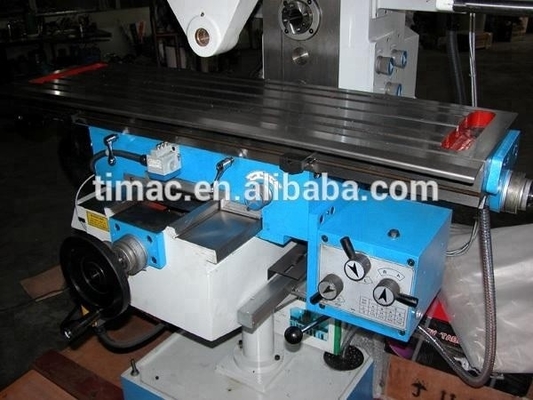

2- automatische Zufuhr auf X- und Y-Achsen, motorisierte Auf- und Abfahrt des Tisches auf Z-Achse;
3. Spindelmantel kann abklopfen, automatische Zufuhr mit 3 Geschwindigkeiten;

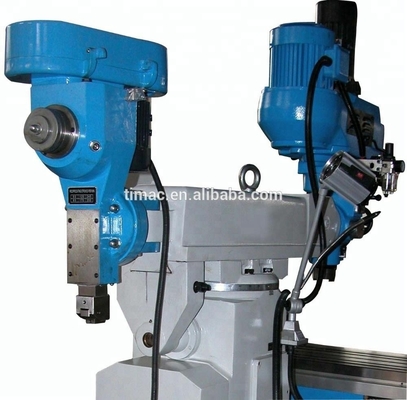

4. Kopfstück dreht sich von rechts nach links um ±90°, von vorne nach hinten um ±45° (TM500)
5. Bohrtiefe Stopp mit Messanzeige;
6. Rechteckige Spalte Führung mit hoher Stabilität (TM600, TM700, TM800)
Parameter:
Modell | Einheit | TM500 | TM600 | TM700 | TM800 |
Größe der Tabelle | mm | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
Spindelverstärker
| ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
Durchmesser der Feder | mm | 95 | 120 | 120 | 120 |
Abstand von der Spindel zum Tisch | mm | 9 ± 0-370 | 90 bis 490 | 90 bis 490 | 135 bis 535 |
Abstand zur Horizontale Spindel zum Tisch | mm
| 0-280 | 0 bis 400 | 0 bis 400 | 230 |
Abstand von der Dreh-Dele zur Spalte | mm | 200 bis 700 | 200 bis 700 | 200 bis 700 | 200 bis 700 |
Drehzahl der Spindel
| Umdrehungsfrequenz
| (16 Schritte) 80-5440 ((V), (12 Schritte) 40-1300 ((H)
| (16 Schritte) 70-7200 ((V), (12 Schritte) 40-1300 ((H)
| (16 Schritte) 70-7200 ((V), (12 Schritte) 40-1300 ((H)
| (16 Schritte) 70-7200 ((V), (12 Schritte) 60-1800 ((H)
|
Spindelbewegung | mm | 127 | 145 | 145 | 145 |
Futter für Federn
| mm
| (3 Schritte) 0.15,0.08,0.25 | (3 Schritte) 0.4,0.08,0.15 | (3 Schritte) 0.4,0.08,0.15 | (3 Schritte) 0.4,0.08,0.15 |
Max. Boherkapazität der automatischen Zufuhr | mm
| 10 | 10 | 10 | 10 |
Kopf dreht sich von rechts nach links | ± 90° | ± 90° | ± 90° | ± 90° | |
Kopfneigung (von vorne nach hinten) | ± 45° | ||||
Tabellenbewegungen ((Längs-/Grenz-/Vertikal) | mm
| 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
X- und Y-Achsenzufuhrgeschwindigkeit | mm/min | 22-555 | 22-555 | 22-555 | 22-555 |
Schnelle Zufuhrgeschwindigkeit der Achsen X und Y | mm/min | 1080 | 1080 | 1080 | 1080 |
Z-Achse schnelle Höchstgeschwindigkeit | mm/min | 590 | 590 | 590 | 590 |
Z-Achse schnelle Motorleistung erhöhen | w | 750 | 750 | 750 | 1100 |
Max. Gewicht des Werkstücks | Weigerung | 300 | 300 | 300 | 400 |
T-Slot ((Nr./Breite/Distanz) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
Hauptmotor | kW | 2.2 (V), 2.2 (H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 (V), 4 (H) |
X- und Y-Achsen-Automatikantrieb | w | 750 | 750 | 750 | 750 |
Kühlmittelpumpenleistung | w | 40 | 40 | 40 | 90 |
Gesamtgröße | mm | Einheitliche Datenbank | Einheitliche Datenbank | 1780x1500x2270 | 2220 x 1790 x 2360 |
N.W./G.W. | Weigerung | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
***Standard:
5 HP Taiwaner Herstellung, Schritt-Rolle-Fräshäupter, Mill-Roll, Zugstange, Maschinenschnalle, horizontale Mühlschleife, Kühlmittelsystem, Arbeitslampe, Tischhebemotor, konvergentes Panel, Schlüssel,Schlüssel, mittlere Hülle, aufsteigender Drehgriff, Ölansammlungsplatte, Bedienungsanleitung (englische Ausgabe).
***Voraussetzung:
DRO mit drei Achsen
5 PS Taiwan-Herstellung (Schrittlos) Schaltgeschwindigkeits-Frähkopf
Luft-Stromzugstange
58 Stück Klemmkits
Einheitlicher Trennkopf
Drehtisch
Paket: Holzpaletten und Kunststoffhülle (Standard)
oder Sperrholzgehäuse (optional)
Verpackungsgröße:
Ein Stück in einem Gehäuse: 114x122x222CMN.W./G.W.: 850/1050KGS
Zwei Stücke in einem Koffer:114x122x222cmN.W./G.W.: 1700/1900 KGS
Container geladen:3 Sätze / 20'GP
