Detailinformationen |
|||
| Tabellengröße (mm): | 1320x1010 | Tabellenbewegung (X) (mm): | 1200 Millimeter |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 900 mm | Tabellenbewegung (Z) (mm): | 1300 Millimeter |
| Anzahl der Achsen: | 5 | Max. Table Load (Kilogramm): | 5000 |
| Fahrt (W-Achse) (mm): | 550 mm | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Neues Produkt 2020 |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Motor |
| Positionierungsgenauigkeit (X-Achse) mm: | 0.03 | Positionierungsgenauigkeit (Y-Achse) mm: | 0.04 |
| Positionierungsgenauigkeit (Z-Achse) mm: | 0,02 | Nummer der Spindeln: | Einzigartig |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 12 Drehzahlen pro Stunde | Leistung des Spindelmotors ((kW): | 15 |
| Typ: | Horizontale | Die Situation: | Neues |
| CNC oder nicht: | Normal | Produktionskapazität: | Vollständig |
| Spannung: | 380 V | Abmessungen (L*W*H): | 5500 x 3050 x 2900 |
| Gewicht (T): | 12,5 t | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Anwendbare Branchen: | Herstellungsbetriebe, Maschinenreparaturbetriebe, Haushaltsbetriebe, Einzelhandel, Bauarbeiten, Ener |
| Standort des Ausstellungsraums: | Kanada, Türkei, Frankreich, Deutschland, Pakistan, Indien, Russland, Südkorea | Produktbezeichnung: | Ein langweiliges Werkzeug |
| Name: | Bohrmaschine | Anwendung: | Baumaschinenreparatur |
| Funktionen: | Broing | Nach Garantie-Service: | Dienstleistungen |
| Schlüsselwort: | Bohrmaschine | Farbe: | Erfüllung der Kundenanforderungen |
| Präzision: | Hohe Präzision | Maschinentyp: | Horizontale Struktur |
Produkt-Beschreibung
Beschreibung des Produkts

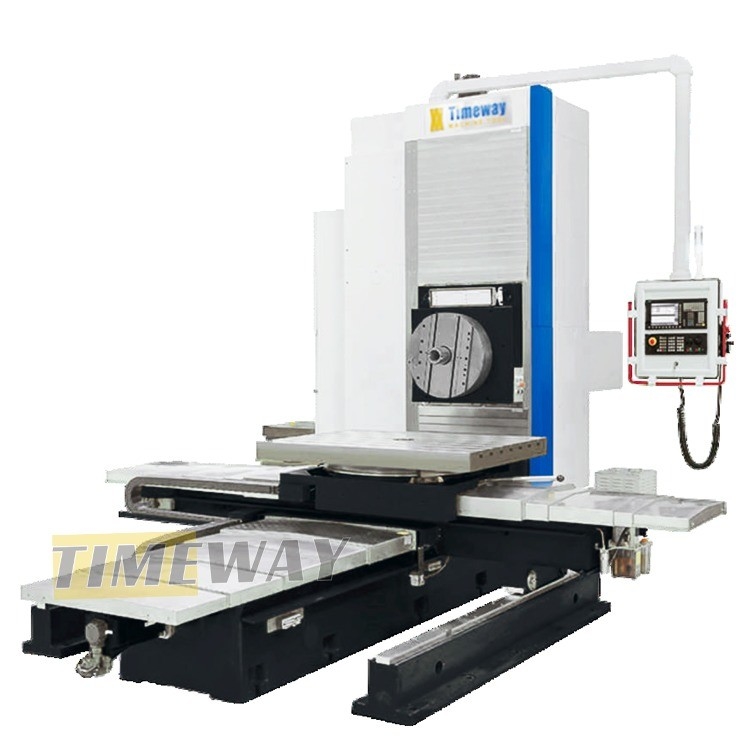

CNC-Fräsmaschine für das horizontale Bohren und Fräsen
Spezifikation
Modell | Einheit | HBM-110C | HBM-110D |
Arbeitsbereich | |||
Bohrkapazität | mm | Φ50 | Φ50 |
Durchmesser der Gegenbohrung (max.) | mm | Φ240 | Φ240 |
Der Arbeitsdurchmesser der Schieberegler (max.) | mm | Φ720 | Φ720 |
Größe der Tabelle | mm | 1320x1010 | 1320x1010 |
Tischlastkapazität | Weigerung | 5000 | 5000 |
Abstand zwischen Spindelmitte und Tisch | mm | 5 - 905 (5 - 1205) | 5-1205 (5-1605) |
Anzahl der T-Schlitze | Stück | 7 | 7 |
T-Schlitze, Breite | mm | 22 | 22 |
T-Schlitze, Abstand | mm | 125 | 125 |
Tischdrehbereich | Die | 4x90° | 4x90° |
Reisen | |||
Tischkorps bewegen sich auf der X-Achse | mm | 1200 | 1800 |
Vertikalbewegung des Stückkopfes Y-Achse | mm | 900 (1200) | 1200 (1600) |
Tabelle Längsfahrt Z-Achse | mm | 1300 | 1300 |
Spindellänge W-Achse | mm | 550 | 550 |
Auf die U-Achse gerichtete Gleitbewegung | mm | 125 | 125 |
Stammstock | |||
Geschwindigkeitsbereich | r/min | 12 bis 1100 | 12 bis 1100 |
Durchmesser der Spindel | mm | Φ110 | Φ110 |
Drehmoment der Spindel (max.) | N.m. | 1100 | 1100 |
Achskraft der Spindel | N | 13000 | 13000 |
Spindelverstärker | / | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit |
Geschwindigkeit der Schieberichtung | r/min | 4 bis 125 | 4 bis 125 |
Schnellzufuhr | |||
Schnellzufuhr-X-Achse | mm/min | 10000 | 10000 |
Schnellzufuhr Y-Achse | mm/min | 10000 | 10000 |
Schnellzufuhr-Z-Achse | mm/min | 10000 | 10000 |
Schnellzufuhr W-Achse | mm/min | 5000 | 5000 |
Schnellzufuhr-U-Achse | mm/min | 80 | 80 |
Futtermittel | |||
X-Achse der Zufuhr | mm/min | 5 bis 1000 | 5 bis 1000 |
Y-Achse der Zufuhr | mm/min | 5 bis 1000 | 5 bis 1000 |
Z-Achse der Zuführung | mm/min | 5 bis 1000 | 5 bis 1000 |
W-Achse der Zufuhr | mm/min | 5 bis 1000 | 5 bis 1000 |
U-Achse der Zufuhr | mm/min | 80 | 80 |
Genauigkeit | |||
Positionierungsgenauigkeit X-Achse | mm | 0.03 | 0.04 |
Positionierungsgenauigkeit Y-Achse | mm | 0.03 | 0.04 |
Positionierungsgenauigkeit Z-Achse | mm | 0.03 | 0.04 |
Positionierungsgenauigkeit W-Achse | mm | 0.03 | 0.03 |
Wiederholbarkeits-X-Achse | mm | 0.02 | 0.02 |
Wiederholbarkeit Y-Achse | mm | 0.02 | 0.02 |
Wiederholbarkeit Z-Achse | mm | 0.02 | 0.02 |
Wiederholbarkeit W-Achse | mm | 0.02 | 0.02 |
Genauigkeit der Arbeitstischdrehung | " | 12" | 12" |
Macht | |||
Hauptmotorleistung | kW | 15 | 15 |
Andere | |||
Gesamtmaße (LxWxH) | mm | 5500 x 3050 x 2900 | 5892x3704x3300 |
Maschinengewicht | Weigerung | 12500 | 15500 |

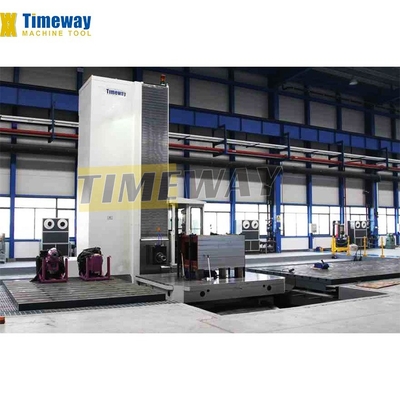

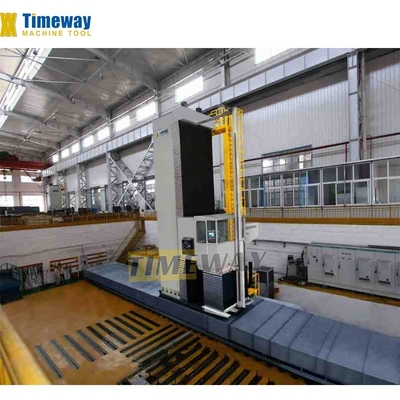

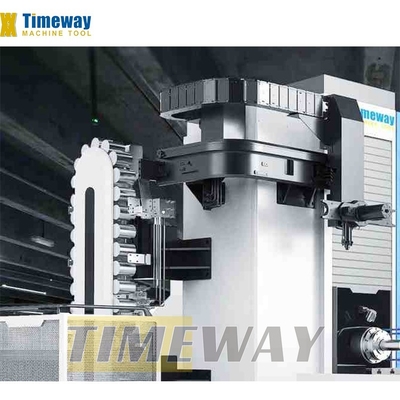

Detaillierte Bilder
