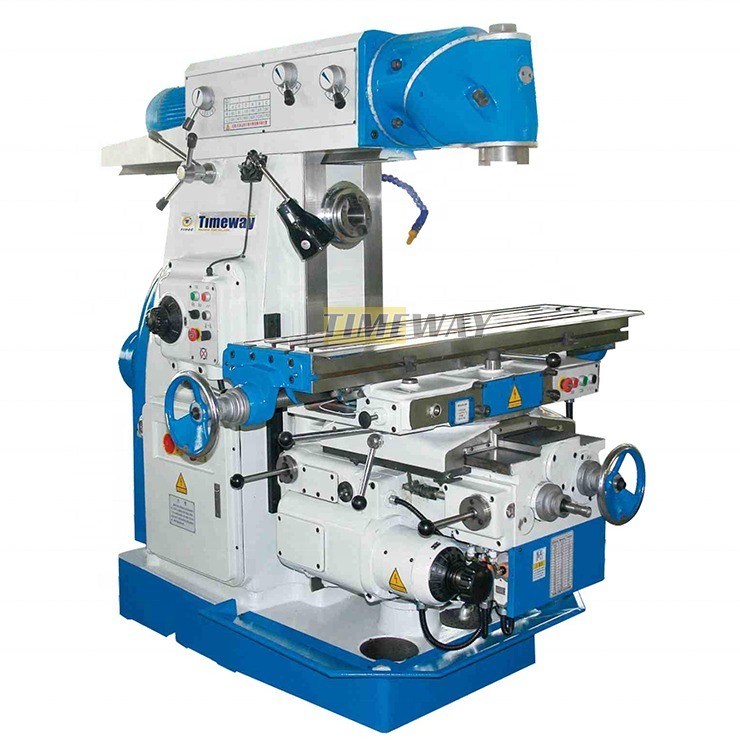

Drehkopf-Knie-Universalfräsmaschine für die Metallbearbeitung ±360° Arbeitstischwinkel
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Modellnummer: | US320H/US320HL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $50,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 700 | Bearbeitungsfähigkeit: | Mittelschwere |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 255 | Tabellenbewegung (Z) (mm): | 320 |
| Spindeltonner: | ISO50 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 30 - 1500 R/m |
| Typ: | Einheitlich | Leistung des Spindelmotors ((kW): | 3 |
| Spannung: | 380 V | Abmessungen (L*W*H): | 2294X1770X1780 |
| Gewicht (Kg): | 2900 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Einfach, BohrungsFräsmaschine zu benützen | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Größe der Tabelle: | 320x1325 |
| Längsfahrt (X): | 700 | Kreuzfahrt (Y): | 255 |
| Vertikalfahrt (Z): | 320 | T-Schlitze: | 3/18/70 |
| Drehwinkel der Arbeitsplatte: | ±360° | Abstand von der Spindelmitte zum Tisch: | 190 bis 510 |
| Horizontale Spindel-Stäbe: | 724 ISO50 | Drehzahl der Spindel (Schritte): | 35-1500(18) |
| Maschinengewicht: | 2900/3000 | Anzahl der Achsen: | 3 |
| Die Situation: | Neues | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Sri Lanka, Rumänien, Nigeria, Ägypten, USA, Philippinen | Kernkomponenten: | Lager, Motor, Pumpe, Gang, PLC, Druckbehälter, Getriebe |
| Tabellen-Reise (Millimeter): | 320x1325 | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
--- Die Fräsmaschine ist eine fest gebaute universelle Fräsmaschine mit einem beweglichen Arm und einer großen Spannfläche.
--- Die großen Richtungen in allen Achsen gewährleisten absolute Präzision und Stabilität.
--- Extrem starres Maschinenbett aus hochfesten HT-200-Guss mit schweren Rippen.
--- Präzisions-Bodenleitungen mit gehärteten Oberflächen für langfristige Genauigkeit und Verschleißbeständigkeit.
--- Der Frästtisch verfügt über eine große Aufstellfläche, eine lange X-Achsenbewegung und kann bis zu 45° horizontal gedreht werden.
--- leise und präzise gefertigte Kopfradräder mit gehärtetem und geerdetem Rad.

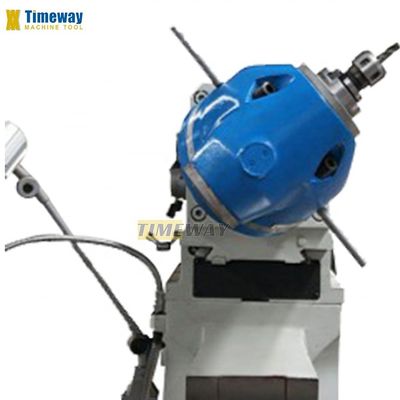

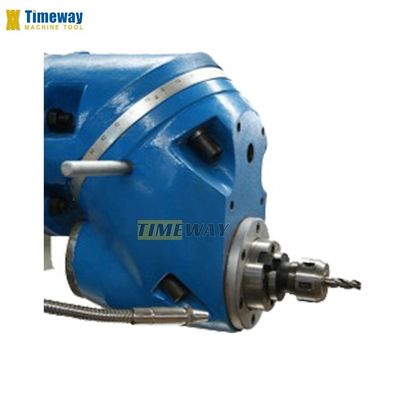

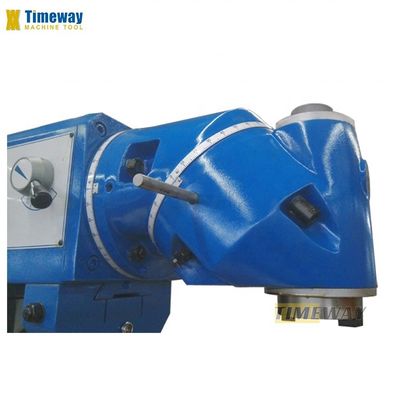

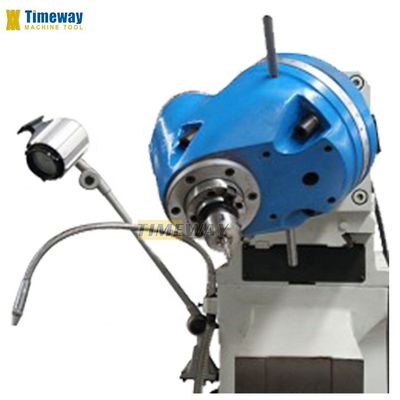

--- Der universelle Schneidkopf dreht sich in 2 Ebenen, so daß praktisch jeder Winkel eingestellt wird.
---- Vertikale und horizontale Spindeln verfügen jeweils über einen separaten Antrieb mit Getriebe für maximale Bearbeitungsleistung.
---Standardförmige Außenschiffstütze mit Bronze-Lägern bietet Platz für lange Fräse-Schiffen in der horizontalen Spindel.
--- Minimale Ausfallzeiten aufgrund der schnellen Positionierung des Arbeitstisches und der schnellen Zufuhr in allen Achsen.
--- Drehbare Steuerung mit integriertem Positionsanzeiger für maximalen Bedienkomfort.
---Kühlmittelsystem und Chip-Tray sind enthalten.
--- Die großen Richtungen in allen Achsen gewährleisten absolute Präzision und Stabilität.
--- Extrem starres Maschinenbett aus hochfesten HT-200-Guss mit schweren Rippen.
--- Präzisions-Bodenleitungen mit gehärteten Oberflächen für langfristige Genauigkeit und Verschleißbeständigkeit.
--- Der Frästtisch verfügt über eine große Aufstellfläche, eine lange X-Achsenbewegung und kann bis zu 45° horizontal gedreht werden.
--- leise und präzise gefertigte Kopfradräder mit gehärtetem und geerdetem Rad.
--- Der universelle Schneidkopf dreht sich in 2 Ebenen, so daß praktisch jeder Winkel eingestellt wird.
---- Vertikale und horizontale Spindeln verfügen jeweils über einen separaten Antrieb mit Getriebe für maximale Bearbeitungsleistung.
---Standardförmige Außenschiffstütze mit Bronze-Lägern bietet Platz für lange Fräse-Schiffen in der horizontalen Spindel.
--- Minimale Ausfallzeiten aufgrund der schnellen Positionierung des Arbeitstisches und der schnellen Zufuhr in allen Achsen.
--- Drehbare Steuerung mit integriertem Positionsanzeiger für maximalen Bedienkomfort.
---Kühlmittelsystem und Chip-Tray sind enthalten.
Die Angabe der Angabe ist in Anhang I zu entnehmen. | Einheit | US320H | US320HL |
Größe der Tabelle | mm | 320x1325 | 320x1600 |
Längsfahrt (X) | mm | 700 | 900 |
Kreuzfahrt (Y) | mm | 255 | 255 |
Vertikalfahrt (Z) | mm | 320 | 320 |
T-Schlitze (keine Breite/Spitze) | mm | 3/18/70 | 3/18/70 |
Entfernung von der vertikalen Spindel Nase zum Tisch | mm | 190 bis 510 | 190 bis 510 |
Abstand von der vertikalen Spindelachse zur Spalte | mm | 215-470 | 215-470 |
Abstand von der horizontalen Spindelachse zum Tisch | mm | 30 bis 350 | 30 bis 350 |
Abstand von der horizontalen Spindel-Achse bis zum Ramm | mm | 155 | 155 |
X-Achsen-Versorgungsgeschwindigkeit | mm/min | 23.5-1180 (18) | 23.5-1180 ((18 |
Zuführgeschwindigkeit auf der Y-Achse | mm/min | 23.5-1180 ((18) | 23.5-1180 ((18) |
Z-Achsen-Versorgungsgeschwindigkeit | mm/min | 8-394 (18) | 8-394 ((18) |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | mm/min | 2300/2300/770 | 2300/2300/770 |
Vertikaler Spindelloch-Stäbe | 724 ISO50 | 724 ISO50 | |
Vertikaler Drehzahlbereich der Spindel | Umdrehungen pro Minute | 60 bis 1750 (12) | 60 bis 1750 (12) |
Horizontale Spindelöffnung | 724 ISO50 | 724 ISO50 | |
Horizontales Drehzahlbereich der Spindel | Umdrehungen pro Minute | 30-1500(18) | 30 bis 1500 (18) |
Drehwinkel des Mühlkopfes | 360° | 360* | |
Drehwinkel der Arbeitsplatte | ± 45° | ± 45° | |
Hauptmotorleistung (vertical) | kW | 4 | 4 |
Hauptmotorleistung (horizontal) | kW | 7.5 | 7.5 |
Zuführgeschwindigkeit auf der Achse X/Y/Z | kW | 1.5 | 1.5 |
Kühlmittelpumpenmotor | kW | 0.04 | 0.04 |
Maschinengewicht | Weigerung | 2900 | 3000 |
Maschinendimensionen (LxWxH) | mm | 2294 x 1770 x 1780 | 2294x2050x1780 |
Standardzubehör: | Zusätzliche Zubehörteile: |
Ÿ Zeichnen Ÿ Horizontale Mühlschleife Ÿ Kühlmittelanlage Ÿ Chip-Tablett Ÿ Arbeitsleuchte Ÿ Schmiersystem Ÿ Werkzeuge und Werkzeugboxen Ÿ Bedienungsanleitung | Ÿ 2/3-Achsen-Digitallese Ÿ 58 Stück Klemmkit Ÿ Maschinenschrauben Ÿ Spindelschutz Ÿ Tischschutz Ÿ Trennkopf Ÿ Drehtisch Ÿ Reduzierende Hülse |
