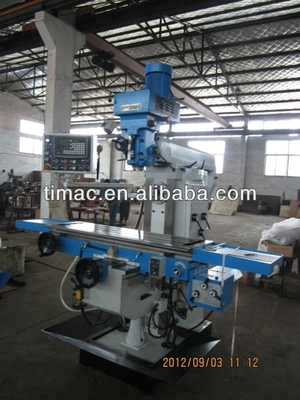

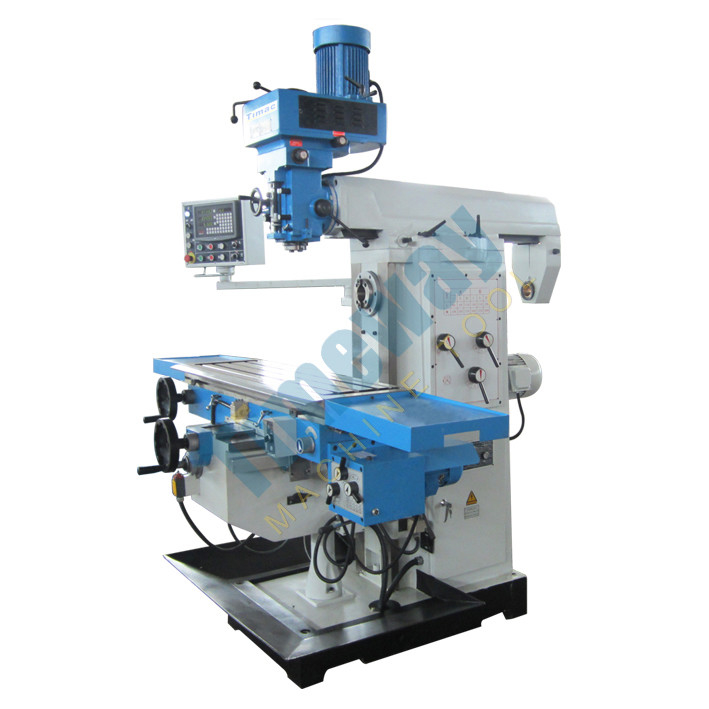

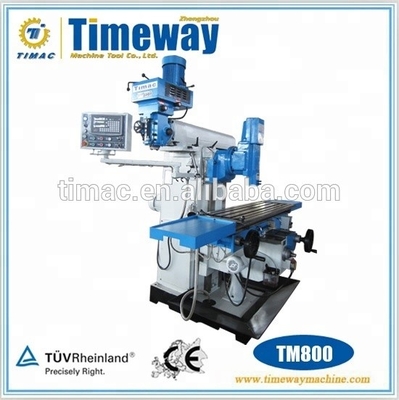

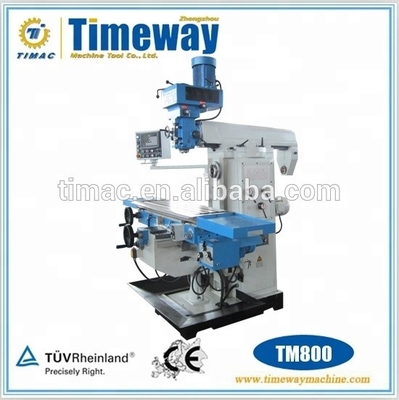

TM800 Timeway Horizontale und Vertikale Turmfräsmaschine für langlebige Bauarbeiten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $10,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Tabellenbewegung (X) (mm): | 1000 | Bearbeitungsfähigkeit: | Mittelschwere |
|---|---|---|---|
| Tabellenbewegung (Y) (mm): | 320 | Tabellenbewegung (Z) (mm): | 400 |
| Spindeltonner: | ISO40 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 60 bis 1800 R/m |
| Typ: | Einheitlich | Leistung des Spindelmotors ((kW): | 2.2 |
| Spannung: | Auf Wunsch des Kunden | Abmessungen (L*W*H): | 2220x1790x2360 mm |
| Gewicht (Kg): | 2650 | Gewährleistung: | 12 Monate |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Größe der Tabelle: | 1250 x 360 mm |
| Vertikale Fahrt: | 400 mm | Ladekapazität: | 400 Kilo |
| Horizontale Spindelgeschwindigkeit: | 60 bis 1800 Rpm (12 Schritte) | Vertikale Spindelgeschwindigkeit: | 70 bis 7200 Rpm (16 Schritte) |
| Spindeltonner: | ISO50 (H); ISO40 (V) | Längsreise: | 1000 mm |
| Katzfahren: | 320 mm | Garantiezeit: | 1 Jahr |
| Maschinentyp: | Veritcal | Anzahl der Achsen: | 3 |
| Die Situation: | Neues | Standort des Ausstellungsraums: | Rumänien, Malaysia, Australien, Türkei, Vietnam, Indonesien |
| Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsbetriebe, Bauunte | Kernkomponenten: | Motor, andere |
| Tabellen-Reise (Millimeter): | 1000/320/400 | Hafen: | Hafen von China |
Produkt-Beschreibung
360 x 1250 mm Tischgröße / Universelle Radialfräsmaschine
Der Wert der Verbrennungsmenge ist zu messen.
Eigenschaften:
1. gehärtet und gemahlen;
2- automatische Zufuhr auf X- und Y-Achsen, motorisierte Auf- und Abfahrt des Tisches auf Z-Achse;
3. Spindelmantel kann abklopfen, automatische Zufuhr mit 3 Geschwindigkeiten;
4. Kopfstück dreht sich von rechts nach links um ±90°, von vorne nach hinten um ±45°(TM500)
5. Bohrtiefe Stopp mit Messanzeige;
6. Rechteckige Spalte Führung Weg mit hoher Stabilität(TM600, TM700, TM800)
Parameter:
| Modell | Einheit | TM500 | TM600 | TM700 | TM800 |
| Größe der Tabelle |
| 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
| Spindelverstärker | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
| Durchmesser der Feder | mm | 95 | 120 | 120 | 120 |
| Abstand von der Spindel zum Tisch | mm | 9 ± 0-370 | 90 bis 490 | 90 bis 490 | 135 bis 535 |
| Abstand zur Horizontale Spindel zum Tisch | mm | 0-280 | 0 bis 400 | 0 bis 400 | 230 |
| Abstand von der Dreh-Dele zur Spalte | mm | 200 bis 700 | 200 bis 700 | 200 bis 700 | 200 bis 700 |
| Drehzahl der Spindel (Schritte) | Umdrehungsfrequenz | (16)80-5440 ((V), (12)40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 60-1800 ((H) |
| Spindelbewegung | mm | 127 | 145 | 145 | 145 |
| Füllfütterung (Schritte) | mm | (3) 0.15,0.08,0.25 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 |
| Max. Boherkapazität der automatischen Zufuhr | mm | 10
| |||
| Kopf dreht sich von rechts nach links | ± 90° | ||||
| Kopfneigung (von vorne nach hinten) | ± 45° | - | - | - | |
| Tabellenbewegungen ((Längs-/Grenz-/Vertikal) | mm | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
| X- und Y-Achsenzufuhrgeschwindigkeit | mm/min | 22-555 | |||
| Schnelle Zufuhrgeschwindigkeit der Achsen X und Y | mm/min | 1080 | |||
| Z-Achse schnelle Höchstgeschwindigkeit | mm/min | 590 | |||
| Z-Achse schnelle Motorleistung erhöhen | w | 750 | 750 | 750 | 1100 |
| Max. Gewicht des Werkstücks | Weigerung | 300 | 300 | 300 | 400 |
| T-Slot ((Nr./Breite/Distanz) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
| Hauptmotor | kW | 2.2 (V), 2.2 (H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 (V), 4 (H) |
| X- und Y-Achsen-Automatikantrieb | w | 750 | |||
| Kühlmittelpumpenleistung | w | 40 | 40 | 40 | 90 |
| Gesamtgröße | mm | Einheitliche Datenbank | Einheitliche Datenbank | 1780x1500x2270 | 2220 x 1790 x 2360 |
| N.W./G.W. | Weigerung | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
***Standardpositionen:
5 HP Taiwaner Fertigung, Schritt-Rollen-Frähkopf, Mühlschachtel, Zugstange, Maschinenschnalle, horizontale Mühlschachtel, Kühlmittelsystem, Arbeitslampe, Tischhebelmotor, Konvergenzplatte, Schraubenschlüssel, Schlüssel,Mittelhülle, aufsteigender Drehgriff, Ölansammlungsplatte, Bedienungsanleitung (englische Ausgabe).
***Zusätzliche Posten:
3-Achsen-DRO; 5HP Taiwan-gefertigte variable (stepless) Geschwindigkeit Typ Fräskopf; Luft-Stromziehbar; 58pcs Klemmkits; Universal-Teilkopf; Drehtisch
