Max. Schlifftiefe von 1000-15000mm DHK-800 starke CNC-Tiefe Loch Schliffmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $100,000.00/sets 1-2 sets |
| Verpackung Informationen: | Standard-Schifffahrtpaket oder nach Kundenwunsch |
| Versorgungsmaterial-Fähigkeit: | 200 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe | Standort des Ausstellungsraums: | Türkei, Deutschland, Peru, Thailand, Chile, Südafrika, Malaysia, Australien |
|---|---|---|---|
| Video-Ausgangsinspektion: | Bereitgestellt | Maschinenprüfbericht: | Bereitgestellt |
| Art der Vermarktung: | Gewöhnliche Ware | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor | Die Situation: | Neues |
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Spannung: | 380 V/50 Hz |
| Abmessungen (L*W*H): | Die tatsächliche Situation | Gewicht (Kg): | 6000 |
| Leistung (kW): | 11 | Wichtige Verkaufspunkte: | Automatisch |
| Gewährleistung: | 1 Jahr | Farbe: | Nach Ansicht des Kunden erfordern Sie |
| Durchmesserbereich für das Schleifen: | 100-500mm | Max. Schärftiefe: | 1000 bis 15000 mm |
| Spindelmittenhöhe: | 500 mm | Durchmesser des Werkstücks: | 100 bis 650 mm |
| Spindelgeschwindigkeitsbereich der Schleifbox: | 10 bis 250 Rpm | Versorgungsgeschwindigkeit: | 1-20m/min |
| CNC-System: | Taiwan Delta oder andere | Maschinentyp: | Horizontale Struktur |
| Spezialmaschine: | Nach besonderen Anforderungen des Kunden | Hafen: | Hafen von China |
Produkt-Beschreibung
Schwere CNC-Zylinder-Schliffmaschine für tiefe Löcher
Der Wert der Verpackung wird auf der Liste der Verpackungen angegeben.
Hauptaussichten
Zusammenfassung
Zusammenfassung der Maschine
- Die Maschine für das Schleifen und Polieren von Tieflöchern der Baureihe CNC ist die spezielle Maschine für das Schleifen und Polieren von Tieflöchern.es ist eine ideale Maschine zur Verarbeitung von Tiefenlöchern mit hoher Präzision und hoher Effizienz.
- Der modifizierte Version Typ der Maschine kann nach den verschiedenen Anforderungen entworfen werden.Positionierung und Quantifizierung im ProduktionsprozessMit der Entwicklung leistungsstarker Schleifmaschinen und automatisierter Schleifmaschinen wird der Anwendungsbereich des Schleifens immer größer.
Hauptdarbietungen
Leistung und Merkmale
- Die Maschine hat eine breite Anwendung, insbesondere für die Verarbeitung von nicht rotierenden Werkstücken wie Hydraulikzylinder,Luftflasche, quadratische Karosserie, Werkstück mit Drehwelle und Flanschplatte usw.

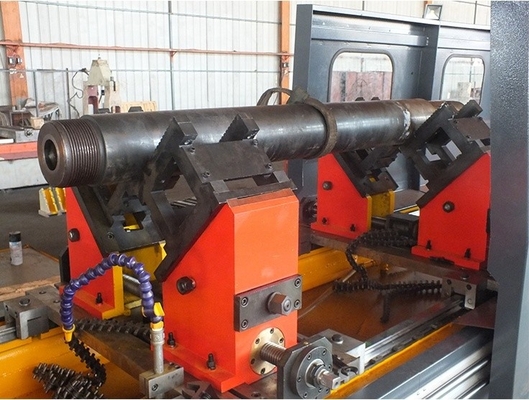

- Das Werkstück wird durch V-Typ-Stütz und Kettenverriegelung befestigt.Frequenz der Wechselwirkung und Schärfdistanz. Es ist für die Massenproduktion oder die Einzelwartung geeignet. Die Maschine wählt Taiwan Delta Steuerungssystem mit Mensch-Maschine-Schnittstelle Touchscreen.
- Die Oberflächenrauheit beträgt bis zu Ra 0,2 μm und die Rundheit weniger als 0,03 mm, die Löchertoleranz beträgt IT7 oder mehr.
- Durch die Einführung des speziellen Kühlöls wird der Arbeitsbereich nahezu verformt und erreicht eine höhere Größen- und Geometriepräzision mit einer hervorragenden Oberflächenveredelung.Schleifen ist die wichtige Verarbeitungsmethode für präzise Innenlöcher und lange Löcher, die einen hohen Wirkungsgrad aufweist.
- Es gibt die Kreuzung Textur auf der Oberfläche von Ölstein, es ist gut für den Schutz von Schmierstofffilm, und vermeidet effektiv auftretende eingebetteten Sand.

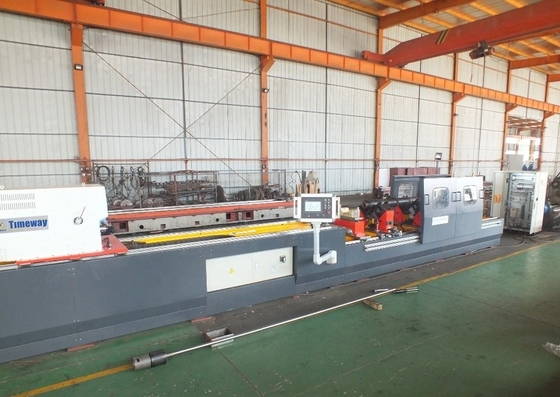

Der tatsächliche Teil-Graph
Hauptstruktur: Bettkörper, Schönheitskopfkasten, elektrische Schranke, Betriebspaneel, V-Typ-Clamping-Gerät, Schutzschutz, Führerrad der Schönheitsstange, lineare Führungsschiene.
Spezifikationen
Technische Parameter
| Spezifikationen | Einheiten | DHK-350 | DHK-500 | DHK-800 |
| Durchmesserbereich für das Schleifen | mm | Φ80-Φ350 | Φ100-Φ500 | Φ350-Φ800 |
| Max. Schärftiefe | mm | 1000 bis 15000 | 1000 bis 15000 | 1000 bis 15000 |
| Spindelmittenhöhe | mm | 350 | 500 | 650 |
| Spindelgeschwindigkeitsbereich der Schleifstange | r/min | 20-200 ((Schrittlos) | 10-250 ((Stepless) | 20 bis 250 (Stepless) |
| Werkstücksspannscheibe | mm | Φ100-Φ420 | Φ100-Φ650 | Φ400-Φ1000 |
| Drehgeschwindigkeitsbereich des Wagens | m/min | 1-20 ((Schrittlos) | 1-20 ((Schrittlos) | 1-20 ((Schrittlos) |
| Durchfluss der Kühlpumpe | L/min | 100 | 150 | 200, AB 50 |
| Ölbehältervolumen der Kühlanlage | L | 300 | 300 | 500 |
| Ausdehnungsdruck des Schliffkopfes | MPa | 0.3-4 (Variable) | 0.3-4 (Variable) | 0.3-4 (Variable) |
| Spindelmotorleistung der Schleifstange | kW | 11 (AC-Servo) | 11 (AC-Servo) | 15 (AC-Servo) |
| Rezipro-Motorleistung | kW | 5.5 (AC-Servo) | 4.5 (AC-Servo) | 5.5 (AC-Servo) |
| Klemm- und Ausdehnungsmotor Kraft des Schärfkopfes | kW | 0.75 (AC-Servo) | 0.75 (AC-Servo) | 0.75 (AC-Servo) |
| Motorleistung der Kühlpumpe | kW | 2.2 | 2.2 | 2.2 |
Detaillierte Bilder
Verpackung und Versand
- Zuerst mit wasserdichtem Stoff verpackt und dann in einem Holzkoffer.
- Einige Teile müssen möglicherweise abgebaut und in ein Holzgehäuse verpackt werden.
- Nach den unterschiedlichen Anforderungen des Kunden können wir verschiedene Verpackungen annehmen.
Ob CNC-Tiefenloch-Schärfmaschine oder CNC-Tiefenloch-Bohr- und Bohrmaschine oder CNC-Tiefenloch-Skiving-Roller-Blättermaschine, wir alle verwenden die gleichen Standardverpackungen.
