Max. Bohrdiagramm. 100 mm CNC-Tiefe Bohrmaschine für Hydraulikzylinder
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC, TIMEWAY |
| Zertifizierung: | CE ISO9001 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $100,000.00/sets 1-2 sets |
| Verpackung Informationen: | Standard-Schifffahrtpaket oder nach Kundenwunsch |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Typ: | Bank-Bohrmaschine |
|---|---|---|---|
| Max. Drilling Durchmesser (Millimeter): | 100 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 20 - 1200 R/m |
| CNC oder nicht: | Normal | Spannung: | 220/380 V |
| Leistung (kW): | 30 | Gewicht (Kg): | 9 000 kg |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Standort des Ausstellungsraums: | Vereinigte Staaten, Frankreich, Brasilien, Indonesien, Südafrika, Kasachstan | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Lebensmittel- und Getränkefabriken, Hausnutzung, |
| Art der Vermarktung: | Neues Produkt 2020 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Lager, Pumpe, Gang, Motor | Bohrdurchmesserstrecke: | 30 bis 60 mm |
| Durchmesserbereich der Bohrmasse: | 40 bis 125 mm | Lärmtiefenbereich: | 500-8000 mm |
| Durchmesser des Werkstücks: | 40 bis 200 mm | Drehzahlbereich der Spindel des Kopfes: | 20 bis 1200 Rpm |
| Spindelmittenhöhe: | 300 mm | Spindeltonner: | 1:20 |
| CNC-System: | SIEMENS oder ein anderes CNC-System | Gewicht: | Die tatsächliche Situation |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Maschine für die horizontale Bohr- und Bohrmaschine
DBK-100 DBK-100A
Hauptaussichten
Zusammenfassung
Zusammenfassung der Maschine
- Die CNC-Maschine zur Bohrung und Bohrung von Tiefenlöchern dient hauptsächlich der Verarbeitung zylindrischer Werkstücke.
- Die Maschine ist mit einem CNC-System ausgestattet.
- Die Werkzeugmaschine eignet sich für die Produktion von Spezialzylinder, Kohlesilinder, Hydraulikmaschinen, Hochdruckkesselrohr, Erdöl, Militär, Elektrotechnik und Luftfahrt usw.
Hauptdarbietungen
Leistung und Merkmale
- Die Maschine zur Bohrung und Bohrung von Tiefenlöchern der Baureihe verwendet die doppelte rechteckige Führungsanlage auf dem Bettkörper, die durch Härtungstechnik behandelt wird und eine hervorragende Verschleißbeständigkeit aufweist.
- Die Schutzvorrichtung ist um die Maschine herum installiert, um Ölversprünge und -lecks zu vermeiden.
- Das Fütterungssystem und der Ölzufuhr nehmen Servomotorsteuerung und Getriebe-Rack-Übertragung an, um die Sicherheit des Werkzeugs und des Werkstücks zu gewährleisten, die Maschine ist einfach zu bedienen und hat die gute Steifigkeit.

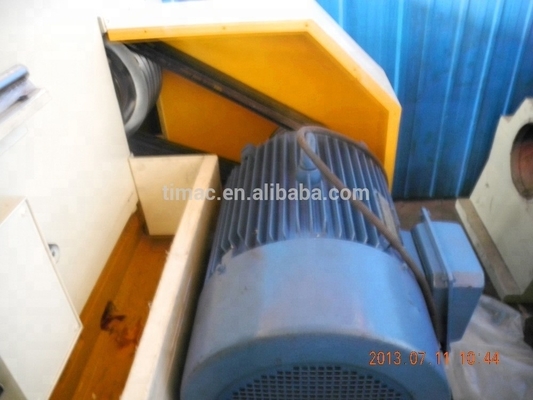

- Der Spindelmotor verwendet einen Wechselstrommotor mit Schrittlosgeschwindigkeitsregelung.
- Bei der Bohrung der Maschine wird das Schneideöl durch einen Ölfeeder an den Schneidbereich geliefert, wobei die Maschine die interne Splitterentfernung (BTA-Typ) anwendet.Der Splitter wird durch das innere Loch der Bohrstange entladen und in den Splitterbehälter im hinteren Teil der Maschine gesammelt..
- Die Maschine ist mit einem hocheffizienten Verbundwerkzeug ausgestattet, das Skiving-Roller-Blätterwerkzeug kann automatisch erweitert und zurückgezogen werden,Es kann eine hocheffiziente Verarbeitung für die Ölflaschenproduktion erreichen..
- Deutschland WENAROLL Werkzeug kann gewählt werden, und der Kunde kann auch das Werkzeug von unserer Firma hergestellt verwenden.
- DBK-100 ist mit einer Arbeitskopfbox ausgestattet, jedoch nicht mit einer Bohrbox oder Bohrbox;DBK-100EineHinzufügen zu Bohrbox oder Bohrbox auf Basis der DBK-100, sohöhere EffizienzMaschinen für die Verarbeitung von zylindrischen Werkstücken.
Spezifikationen
Technische Parameter
| Spezifikationen | Einheiten | DBK-100 | DBK-100A |
| Bohrdurchmesserbereich | mm | Φ30-Φ60 | Φ30-Φ60 |
| Durchmesserbereich der Bohrmasse | mm | Für die Prüfung der Leistung | Für die Prüfung der Leistung |
| Lärmtiefenbereich | m | 0.5 bis 8 | 0.5 bis 8 |
| Werkstücksspannscheibe | mm | Φ40-Φ200 | Φ40-Φ200 |
| Spindelmittenhöhe | mm | 300 | 300 |
| Drehgeschwindigkeitsbereich der Spindel des Kopfes | r/m | 200 bis 1200 | 200 bis 1200 |
| Durchmesser des Spindellochs | mm | Φ75 | Φ75 |
| Durchmesser des Spindelvorrotes | mm | Φ85 1:20 | Φ85 1:20 |
| Motorleistung für die Hauptmaschine | kW | 15 kW Wechselfrequenzmotor | |
| Motorleistung der Bohrbox | kW | - | 15 |
| Durchmesser des Bohrlochs der Bohrbox | mm | - | Φ75 |
| Vortriebsbohrschachtel | mm | - | Φ85 1:20 |
| Drehzahlbereich der Bohrbox | r/min | - | 40 bis 500 (12 Stufen) |
| Versorgungsgeschwindigkeitsbereich (schrittlos) | mm/min | 5-1500 ((Schrittlos)) | 5-1500 ((Schrittlos)) |
| Schnelle Bewegungsgeschwindigkeit des Futterwagen | m/min | 3.2 | 3.2 |
| Kraft des Motors | kW | 5.5 | 5.5 |
| Schnelle Motorleistung für den Futterwagen | kW | 3 | 3 |
| Kraft der Hydraulikpumpe | kW | 1.5 | 1.5 |
| Nennarbeitsdruck der Hydraulikanlage | MPa | 6.3 | 6.3 |
| Motorleistung der Kühlpumpe | kW | 5.5 (3 Gruppen) | 5.5 (3 Gruppen) |
| Nenndruck des Kühlsystems | MPa | 2.5 | 2.5 |
| Durchfluss der Kühlsysteme | L/min | 100,200,300 | 100,200,300 |
| CNC-System | Siemens 808 oder KND | ||
Hauptbilder

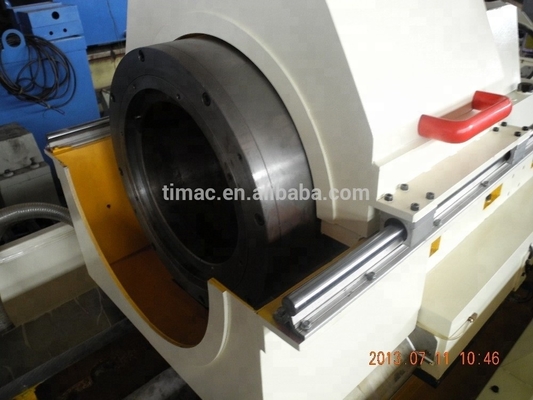

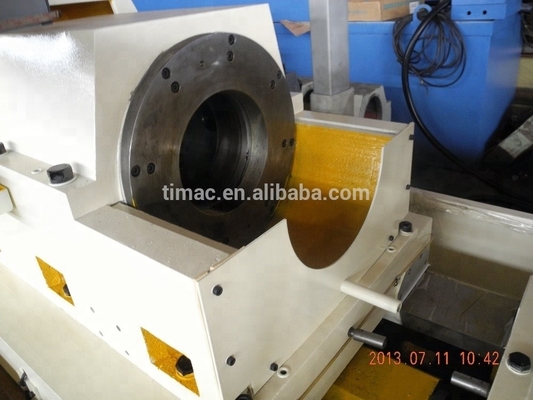

Die Maschine besteht aus Bauch, Kopf, Bohr- und Bohrkasten (optional), Schlagkörper, Futterwagen, Ölzufuhr, Kühlsystem, Splitterentfernungseinrichtung, stetige Ruhe, hydraulisches System,Stützfeder für Stangen, Motor und elektrisches System, CNC-System usw.
Stammstock

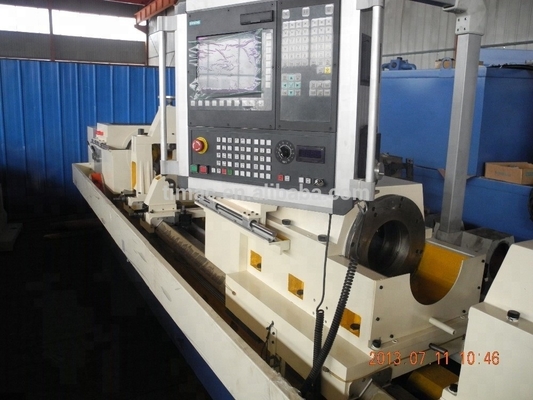

Das CNC-System ist mit GSK oder SIEMENS oder FANUC oder einem anderen CNC-System ausgestattet.

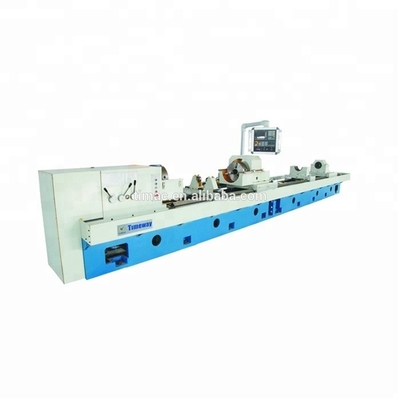

Eine andere Spezifikation Maschine mit der realen Figur
| |
| |
Verpackung und Versand
- Zuerst mit wasserdichtem Tuch verpackt und dann in einem Holzkoffer.
- Einige Teile müssen möglicherweise abgebaut und in ein Holzgehäuse verpackt werden.
- Nach den unterschiedlichen Anforderungen des Kunden können wir verschiedene Verpackungen annehmen.
Ob CNC-Tiefenloch-Schärfmaschine oder CNC-Tiefenlochbohr- und Bohrmaschine oder CNC-Tiefenloch-Skiving-Roller-Blättermaschine, wir alle verwenden die gleichen Standardverpackungen.
