Leistung DB-350 Normal Horizontales Zylinder Tiefbohr- und Bohrmaschine mit 450 mm Spindel Mittelhöhe
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC, TIMEWAY |
| Zertifizierung: | CE ISO9001 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $150,000.00/sets 1-1 sets |
| Verpackung Informationen: | Standard-Schifffahrtpaket oder nach Kundenwunsch |
| Versorgungsmaterial-Fähigkeit: | 250 Sätze/Sätze pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Typ: | Bank-Bohrmaschine |
|---|---|---|---|
| Max. Drilling Durchmesser (Millimeter): | 350 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 60 - 1000 R/m |
| CNC oder nicht: | Normal | Spannung: | 220/380 V |
| Leistung (kW): | 30 | Gewicht (Kg): | 9 000 kg |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohe Produktivität |
| Standort des Ausstellungsraums: | Kanada, Deutschland, Indonesien, VAE, Südafrika, Malaysia, Australien | Anwendbare Branchen: | Baustoffwerkstätten, Fertigungsanlagen, Maschinenreparaturwerkstätten, Lebensmittel- und Getränkefab |
| Art der Vermarktung: | Neues Produkt 2020 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Lager, Pumpe, Gang, Motor | Durchmesserbereich der Bohrmasse: | 60-350mm |
| Bohrdurchmesserstrecke: | 30-100 mm ((für die A-Serie) | Max. Bohrtiefe: | 1000 bis 15000 mm |
| Spindelmittenhöhe: | 450 mm | Durchmesser des Werkstücks: | 120 bis 450 mm |
| Drehzahlbereich der Spindel des Kopfes: | 60 bis 1000 Dreh/min (12 Schritte) | Spindeltonner: | 1:20 |
| Hauptmotorleistung: | 30 kW | Macht: | Mehr als 60 kW |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

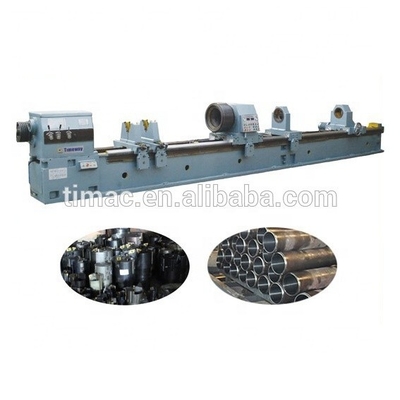

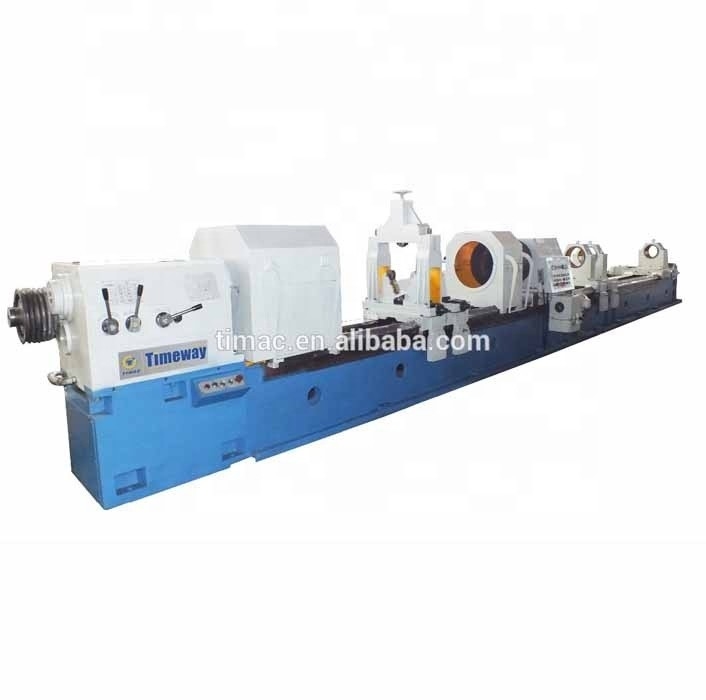

Normal Horizontale Zylindermaschine zur Bohrung und Bohrung von Tiefenlöchern
DB-350 DB-350A
Hauptaussichten
Zusammenfassung
Zusammenfassung der Maschine
- Diese Maschine ist speziell für die Verarbeitung von zylindrischen Werkstücken mit tiefem Loch ausgelegt.
- Es kann verschiedene Verarbeitungen durchführen, wie Bohren, Bohren, Ausdehnen und Polstern von Rollen usw. Neben der Bearbeitung durch Loch kann es auch Schrittloch und Blindloch verarbeiten.
- Die Werkzeugmaschine eignet sich für die Produktion von Spezialzylinder, Kohlesilinder, Hydraulikmaschinen, Hochdruckkesselrohr, Erdöl, Militär, Elektrotechnik und Luftfahrt usw.
Hauptdarbietungen
Leistung und Merkmale
- Das Verfahren setzt den Modus der Arbeitstückdrehung und der Werkzeugzufuhr ein, bei Bedarf kann das Werkzeug auch drehbar sein.
- Die Schneidflüssigkeit erreicht den Schneidbereich durch eine Ölversorgungseinrichtung oder durch das Bohrbarende, die Splitterentfernung nimmt den BTA-Typ an. Beim Bohren drückt die Schneidflüssigkeit die Splitter aus dem Kopfteil hinaus.
- Die Maschine kann mit Bohrbox ausgestattet werden, die doppelte Drehung des Werkstücks und Werkzeuge zu erreichen, und die einzelne Aktion ist auch verfügbarfür die unterschiedlichen Verarbeitungsbedürfnisse.Unter den Bedingungen einer geringeren Drehgeschwindigkeit des Werkstücks können die Verarbeitungswirksamkeit und Qualität gewährleistet werden.
- Die Maschine hat eine breite Anwendung nach unterschiedlichen Verarbeitungsanforderungen.
- DB-350 ist mit einer Arbeitskopfbox ausgestattet, jedoch nicht mit einer Bohrbox oder Bohrbox; DB-350Eineauf der Basis des DB-350 zu einer Bohrbox oder Bohrbox hinzufügen, sohöhere EffizienzMaschinen für die Verarbeitung von zylindrischen Werkstücken.
Spezifikationen
Technische Parameter
| Spezifikationen | Einheiten | DB-350 | DB-350A |
| Bohrdurchmesserbereich | mm | / | Φ30-Φ100 |
| Durchmesserbereich der Bohrmasse | mm | Φ60-Φ350 | Φ60-Φ350 |
| Lärmtiefenbereich | mm | 1000 bis 15000 | 1000 bis 15000 |
| Werkstücksspannscheibe | mm | 120 bis 450 | 120 bis 450 |
| Spindelmittenhöhe | mm | 450 | 450 |
| Die Spindel-Loch-Dia. | mm | Φ75 | Φ75 |
| Spindel vorne Spindel-Loch-Dia. | mm | Φ85 1:20 | Φ85 1:20 |
| Drehzahlbereich der Spindel | r/min | 60 bis 1000 (12 Schritte) | 60 bis 1000 (12 Schritte) |
| Bohrbox Spindelloch | mm | / | Φ75 |
| Vortriebsbohrschachtel | mm | / | Φ85 1:20 |
| Drehzahlbereich der Bohrbox | r/min | / | 40-670 (12 Stufen) |
| Versorgungsgeschwindigkeitsbereich (schrittlos) | mm/min | 5-2000 (schrittlos) | 5-2000 (schrittlos) |
| Schnelle Geschwindigkeit des Futterwagens | m/min | 2 | 2 |
| Hauptmotorleistung | kW | 30 | 30 |
| Kraft der Hydraulikpumpe | kW | 1.5 | 1.5 |
| Kraft des Schnellmotors | kW | 3 | 3 |
| Drehmoment des Zuführmotors | N.m. | 36 | 36 |
| Motorleistung der Kühlpumpe | kW | 5.5 (4 Gruppen) | 5.5 (4 Gruppen) |
| Nenndruck des Kühlsystems | MPa | 2.5 | 2.5 |
| Durchfluss der Kühlsysteme | L/min | 100, 200, 300, 400 | 100, 200, 300, 400 |
| Nenndruck des hydraulischen Systems | MPa | 6.3 | 6.3 |
| Max. Achskraft des Ölzuführers | KN: | 6.3 | 6.3 |
| Max. Klemmkraft des Ölzuführers | KN: | 20 | 20 |
Hauptbilder

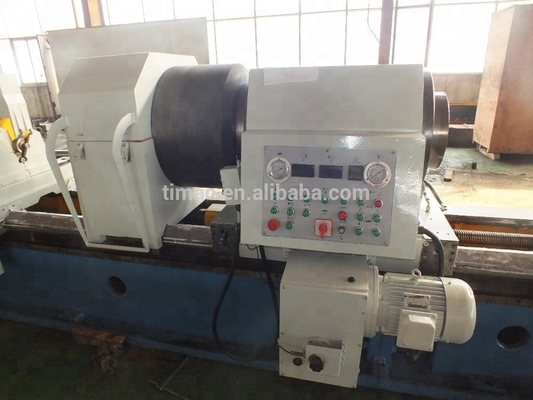

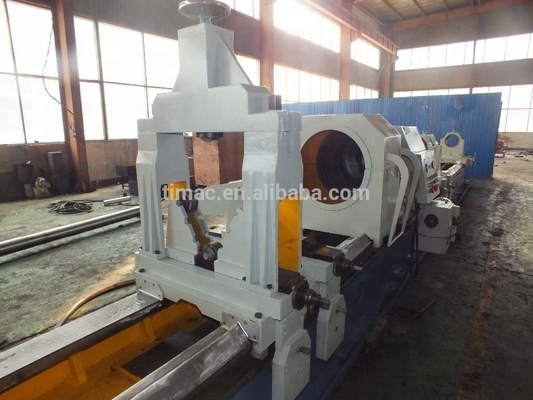

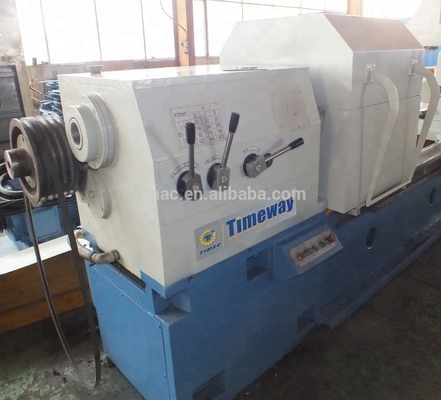

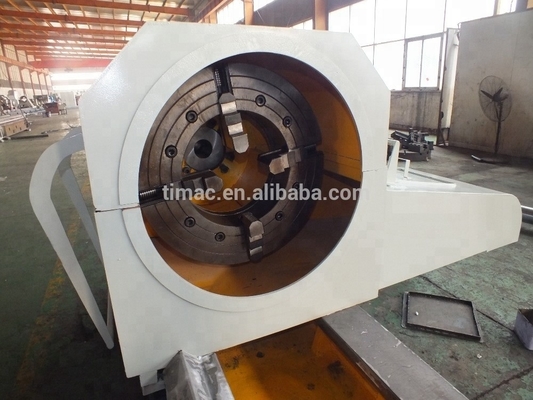

Die Maschine besteht aus Bauch, Kopf, Bohr- und Bohrkasten (optional), Schlagkörper, Futterwagen, Ölzufuhr, Kühlsystem, Splitterentfernungseinrichtung, stetige Ruhe, hydraulisches System,Stützfeder für Stangen, Motor und elektrische Anlage usw.
Verpackung und Versand
- Zuerst mit wasserdichtem Stoff verpackt und dann in einem Holzkoffer.
- Einige Teile müssen möglicherweise abgebaut und in ein Holzgehäuse verpackt werden.
- Nach den unterschiedlichen Anforderungen des Kunden können wir verschiedene Verpackungen annehmen.
Ob CNC-Tiefenloch-Schärfmaschine oder CNC-Tiefenloch-Bohr- und Bohrmaschine oder CNC-Tiefenloch-Skiving-Roller-Blättermaschine, wir alle verwenden die gleichen Standardverpackungen.
