Siehe auch:Das Hauptgetriebe wird von einem Wechselstrommotor angetrieben, die Hauptgetriebe mit 16 Schritten wird durch Magnetventile gesteuert.

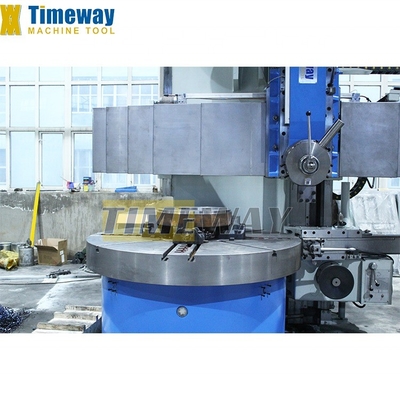

Siehe auch:Der Arbeitstisch hat die Art der Walzleitung, so dass eine große Belastungskapazität des Arbeitstisches und eine hohe Drehpräzision.
 |

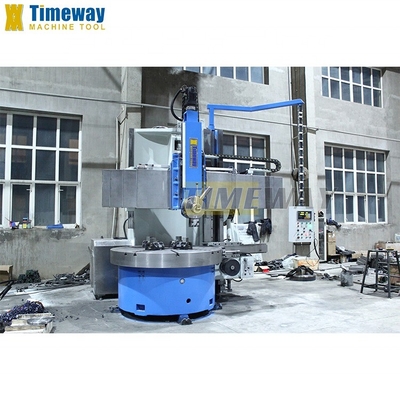

1250 mm Drehmaschine Manuelle vertikale Drehmaschine mit max. Drehlänge von 1000 mm
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | timeway |
| Modellnummer: | VL1250E/1000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $58,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 1000 | Bearbeitungsfähigkeit: | Schweres Gewicht |
|---|---|---|---|
| Typ: | Vertikal | Leistung des Spindelmotors ((kW): | 22 |
| Spannung: | 380 V | Abmessungen (L*W*H): | 2360*2300*3580 mm |
| Gewicht (Kg): | 8300 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Neues Produkt 2023 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Produktbezeichnung: | Vertikaldrehmaschine mit einer einzigen Spalte |
| Maschinentyp: | Vertikaldrehmaschine mit einer einzigen Spalte | CNC oder nicht: | Normale Drehmaschine |
| Modell: | VL1250E/1000 | Max. Turning Diameter: | 1250 mm |
| Motorleistung: | 22 kW | Max. Höhe des Werkstücks: | 1000 mm |
| Max. Gewicht des Werkstücks: | 5 000 kg | Worktabledurchmesser: | 1010mm |
| Maschinengewicht: | 8300kg | Die Situation: | Neues |
| Spindelbohrung ((mm): | Andere | Anwendbare Branchen: | Maschinerie-Reparaturwerkstätten, Produktionsanlage, Hauptgebrauch, Klein |
| Standort des Ausstellungsraums: | Ägypten, Kanada, Peru, Russland, Algerien | Kernkomponenten: | Lager, Pumpe, Zahnrad, Motor, Getriebe, Motor |
| Max. Drehlänge (mm): | 1000 mm | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte

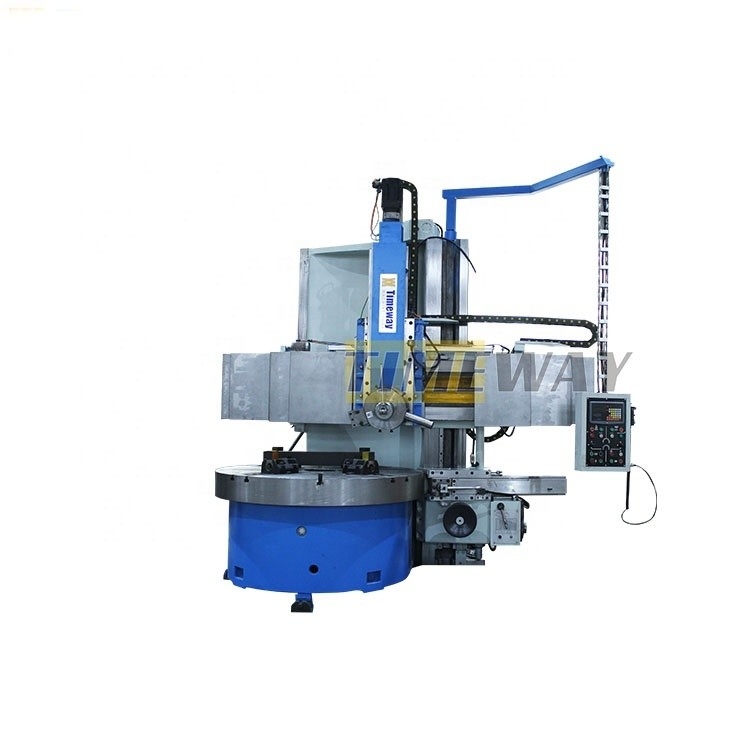

Vertikaldrehmaschine mit einer einzigen Spalte
- Das Bedienfeld - Hydraulisches System - Schmiersystem - Werkzeughalter - Arbeitslampe - Werkzeugkasten und Werkzeuge - Ebenenkeile und Fundamentschrauben - Bohrwerkzeughalter (1pc) - Handwerkzeughalter. - Schlauchkiefer (4 Stück) - Pilotlampe - Betriebsanleitungen (englisch) | - 2 Achsen DRO - Splitterförderer - Seitenwerkzeugpfosten |
Spezifikationen | Einheit | VL1250E |
Max. Schwingendurchmesser | mm | 1250 |
Max. Drehdurchmesser | mm | 1250 |
Max. Höhe des Werkstücks | mm | 1000 |
Max. Gewicht des Werkstücks | Weigerung | 5000 |
Hauptmotorleistung | kW | 22 |
Durchmesser der Arbeitsplatte | mm | 1010 |
Max. Drehmoment des Arbeitstisches | KN.m | 17.5 |
Drehzahlbereich der Arbeitsplatte | Umdrehungen pro Minute | 6.3-200(16) |
Vertikale Einspeisungsgeschwindigkeit von Werkzeug-Stützpunkt | mm/min | 0.8-86 ((12) |
Geschwindigkeit der Schnellzufuhr zum Werkzeugstuhl | mm/min | 1800 |
Vertikaler Drehwinkel des Werkzeugpfosten | - Nein. | ± 30° |
Vertikale Kreuzfahrt zwischen Werkzeug- und Werkzeugpfosten | mm | - 28-733 |
Vertikaler Werkzeugposten-Vertikalzug | mm | 650 |
Seitliche Querschnittfahrt zwischen Werkzeugpfosten | mm | 630 |
Seitliche vertikale Bewegung des Werkzeugpfosten | mm | 900 |
Max. Schneidkraft des vertikalen Werkzeugpfosten | KN: | 20 |
Max. Schneidkraft des Seitenwerkzeugpfosten | KN: | 20 |
Maschinennettogewicht | Weigerung | 8300 |
Maschinendimension (LxWxH) | cm | - Das ist nicht der Fall. |

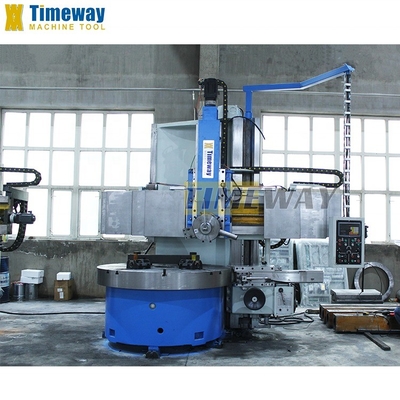

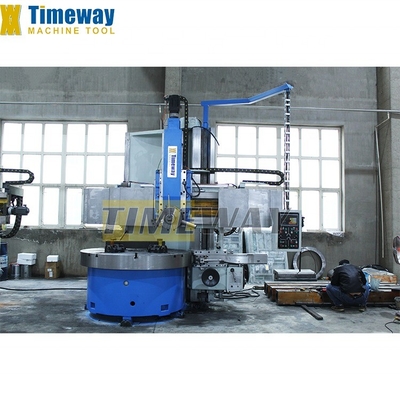

Maschinendetails
Diese Maschine ist für die mechanische Verarbeitung aller Industriezweige geeignet.
Innen- und Außenzylinder, Kegeloberfläche, Endfläche, Rillen und Schnitt sowie Bohrloch.
Innen- und Außenzylinder, Kegeloberfläche, Endfläche, Rillen und Schnitt sowie Bohrloch.
Ich bin nicht derjenige, der das Problem hat.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch: Der vertikale Werkzeugpfosten ist mit einem Fünf-Stationen-Werkzeugpfosten ausgestattet und verwendet eine hochpräzise Rattengießscheibenpositionierung, der seitliche Werkzeugpfosten ist mit einem Vier-Stationen-Werkzeugpfosten ausgestattet.Beide Werkzeugstände verwenden eine hydraulische Balance.
Siehe auch:Horizontale und vertikale Zufuhr des vertikalen Werkzeugpfosten verwenden das Schraubantrieb; vertikale und horizontale Zufuhr des seitlichen Werkzeugpfosten verwenden das Getriebeantrieb.
Siehe auch:Beide Werkzeugpfosten werden von einem 3-ph-Wechselstrommotor angetrieben, die Art der Führung ist eine gleitende Führungsschiene, und die Führungspiste ist hoch
PTFE-Weichgurt.
Siehe auch:Horizontale und vertikale Zufuhr des vertikalen Werkzeugpfosten verwenden das Schraubantrieb; vertikale und horizontale Zufuhr des seitlichen Werkzeugpfosten verwenden das Getriebeantrieb.
Siehe auch:Beide Werkzeugpfosten werden von einem 3-ph-Wechselstrommotor angetrieben, die Art der Führung ist eine gleitende Führungsschiene, und die Führungspiste ist hoch
PTFE-Weichgurt.
Ich bin nicht derjenige, der das Problem hat.

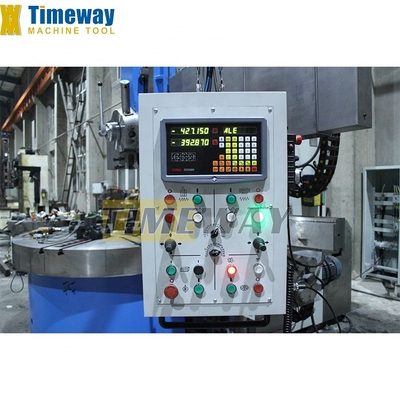

Siehe auch:Die Maschine verwendet PLC-Steuerung, hohe Zuverlässigkeit, elektrische Verkabelung gemäß der Prozessdurchführung.
Ich bin nicht derjenige, der das Problem hat.
Siehe auch:Das Fundament ist eine gesamte Gießstruktur, die mit hochfesten und geringen Spannungen versehenen Gusseisenmaterialien ausgestattet ist.
Die Spalte Führungsschiene nehmen Schleifverarbeitung, Balkenführer und Ram
Anwendungsweise der Schleifverarbeitung nach der Zwischenfrequenzlöschung
Die Spalte Führungsschiene nehmen Schleifverarbeitung, Balkenführer und Ram
Anwendungsweise der Schleifverarbeitung nach der Zwischenfrequenzlöschung
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für CNC-Drehmaschinen):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Kundenfeedback
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
