Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 3000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 400 |
| Typ: | Horizontale | Spannung: | Zusätzlich |
| Abmessungen (L*W*H): | 6020*1995*2175 | Gewicht (Kg): | 1900 kg |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Max. Weight des Werkstückes (Kilogramm): | 1000 kg | Spindeltonner: | BT1 |
| Schneidmoment: | 45000 N.m | Schnelle Zufuhrgeschwindigkeit ((mm/min): | 935 - 3740 mm/min |
| Vorschubgeschwindigkeit (mm/min): | 526 - 680 mm/min | Werkzeugposten: | 8, 4, 6 |
| Name: | Manuelle Drehmaschine | Maschinentyp: | Horizontale Metalldrehmaschine |
| Produktbezeichnung: | Manuelle Metalldrehmaschine | Funktion: | Verarbeitung von Metallen |
| Präzision: | Hohe Präzision | Art der Ware: | Horizontale Drehbank |
| Verarbeitung: | Schweres Gewicht | Farbe: | angepasst |
| Modell: | Al-1250C | ||
Produkt-Beschreibung
Beschreibung des Produkts

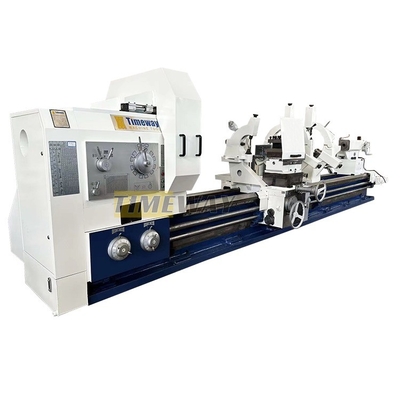

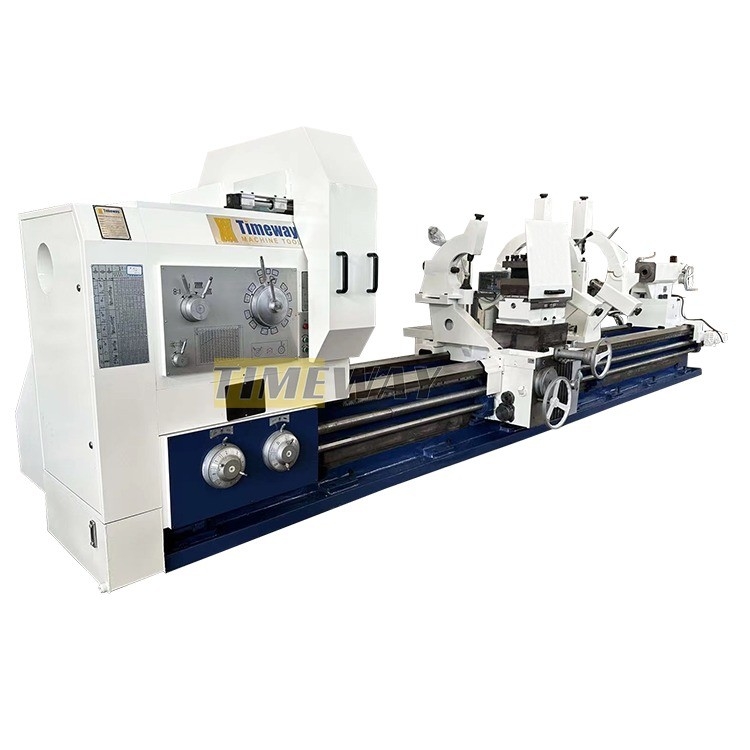

Schwere horizontale Drehmaschine
1.Diese Serie schwerer Drehmaschine nimmt 970mm breite Induktion gehärtet und Boden Bett Führung
Sie sind daher von ausgezeichneter Stabilität, hoher Steifigkeit und mit maximal 10 Tonnen Lagern zwischen den Zentren.
2.Die Hauptspindel besteht aus Präzisionswalzlagern 3-Punkte-Stützstruktur. Sattel Führungswege mit Teflon-Gürtel beschichtet. Drehbare Heckstock Federstruktur, um Reibung und Wärmeproduktion zu minimieren.
3.Diese Maschinen eignen sich für verschiedene Dreharbeiten, wie z. B. das Drehen von äußeren und inneren zylindrischen Oberflächen, Endflächen und das Drehen von metrischen oder zollgroßen Gewinden und diametrischen Schräggewinden,usw..
4Die motorisierte kurze Konikerdrehung könnte durch den oberen Schieber selbständig und die motorisierte Drehung des langen Konikerdrehers durch den oberen Schieberlauf in Kombination mit der Längszufuhr erfolgen.Diese Maschinen können auch Bohrungen durchführen, Trepaning und Bohrverfahren usw.
Sie sind daher von ausgezeichneter Stabilität, hoher Steifigkeit und mit maximal 10 Tonnen Lagern zwischen den Zentren.
2.Die Hauptspindel besteht aus Präzisionswalzlagern 3-Punkte-Stützstruktur. Sattel Führungswege mit Teflon-Gürtel beschichtet. Drehbare Heckstock Federstruktur, um Reibung und Wärmeproduktion zu minimieren.
3.Diese Maschinen eignen sich für verschiedene Dreharbeiten, wie z. B. das Drehen von äußeren und inneren zylindrischen Oberflächen, Endflächen und das Drehen von metrischen oder zollgroßen Gewinden und diametrischen Schräggewinden,usw..
4Die motorisierte kurze Konikerdrehung könnte durch den oberen Schieber selbständig und die motorisierte Drehung des langen Konikerdrehers durch den oberen Schieberlauf in Kombination mit der Längszufuhr erfolgen.Diese Maschinen können auch Bohrungen durchführen, Trepaning und Bohrverfahren usw.
Spezifikation
Spezifikation | Al-1250C | AL-1400C | AL-1600C | Die Nummer des Herstellers ist: | ||||||
Kapazität | Schwing übers Bett. | 1250 | 1400 | 1600 | 1800 | |||||
Schwenken Sie über die Kreuzrutsche | 865 | 1010 | 1210 | 1280 | ||||||
Max.Länge des Werkstücks | Der Wert der Verpackung wird auf der Grundlage der in Anhang I aufgeführten Daten berechnet. | |||||||||
Max. Drehlänge | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||||||
Breite des Bettes | 970 | |||||||||
Max. Drehmoment der Spindel | 12590 | |||||||||
Max. Schneidkraft | 45000 | |||||||||
Max.Kraft der Logititudinal | 18000 | |||||||||
Max.Gewicht des Werkstücks | 10000 | |||||||||
Spindel | Durchmesser der Spindelbohrung | 130 | ||||||||
Verstärker der Spindel | Metrik 140 | |||||||||
Nummer der Vorwärtsdrehung | 21 Arten | |||||||||
Nummer der Rückwärtsdrehung | 12 verschiedene Arten | |||||||||
Drehzahl der Spindel | Vorwärts | 3.15 bis 315 | ||||||||
Rückwärts | 3.5-291 | |||||||||
Futterbewegung | Anzahl der Futtermittel pro Umdrehung | (Längsrichtung/Grenzrichtung) 56/56 | ||||||||
Futter pro Umdrehung | Langudinal | 0.1-12(0.004"-0.473" | ||||||||
Transversal | 0.05-6 ((0.002"-0.236") | |||||||||
Oberer Werkzeugpfosten | 0.025-3(0.001"-0.118") | |||||||||
Nr. und Reichweite des metrischen Gewindes | 44 Arten:1-120 | |||||||||
Nr. und Reichweite des Zentimeterfaden | 31 Arten: 28/4 | |||||||||
Nummer und Bereich des Modulfaden | 45 Arten:0.5-60 | |||||||||
Nr. und Bereich des Durchmessergarns | 38 Arten:1/2-56 | |||||||||
Werkzeugpfosten | Größe der Werkzeughalte | 45 × 45 | ||||||||
Schwungbereich des Werkzeugpfosten | ± 90o | |||||||||
Max.Reise der Querrutsche | 650 | |||||||||
Max.Reise der oberen Rutsche | 300 | |||||||||
Schnell von Werkzeugpfosten | Längsschnittl: 3740 Querschnittl: 1870 Oberste Folie:935 | |||||||||
Hinterhalt | Färbung von Schwanzfeder | 220 | ||||||||
Reisen der Schwanzfeder | 300 | |||||||||
Verstärktes Loch aus Schwanzfeder | Morse-Nummer 6 | |||||||||
Andere | Hauptmotorleistung | 22 | ||||||||
Leistung des Werkzeug-Schnellantriebsmotors | 1.5 | |||||||||
Leistung der Kühlpumpe | 0.15 | |||||||||
Gesamtheit Abmessung | Länge | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||||||
Breite | 1995 | |||||||||
Größe | 2175 | 2325 | 2525 | 2725 | ||||||

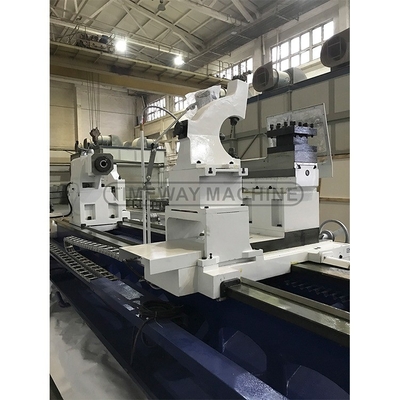

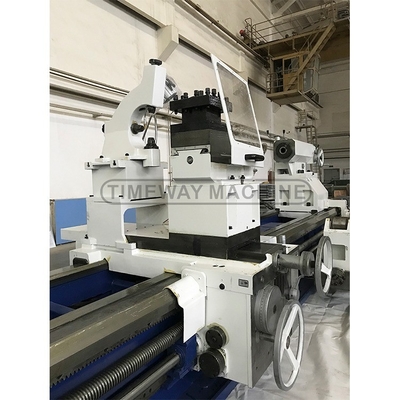

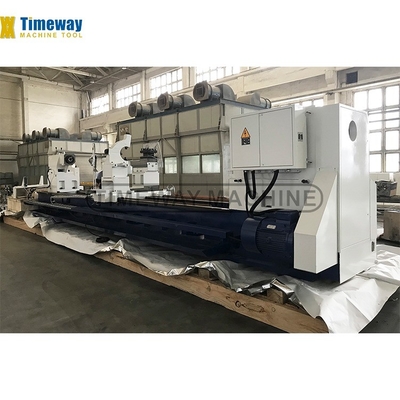

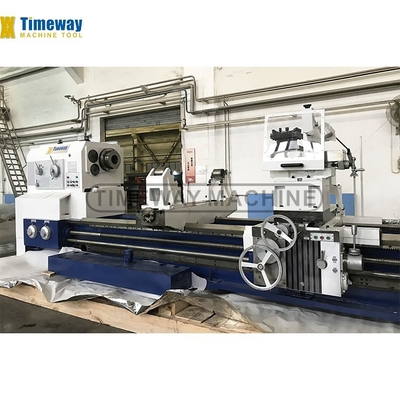

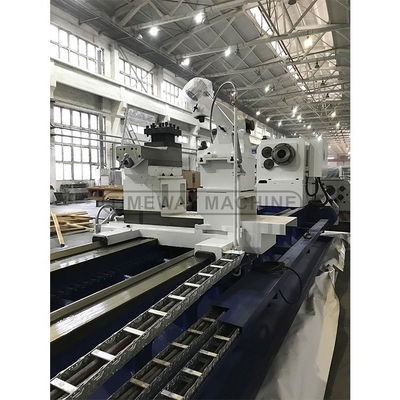

Detaillierte Bilder
