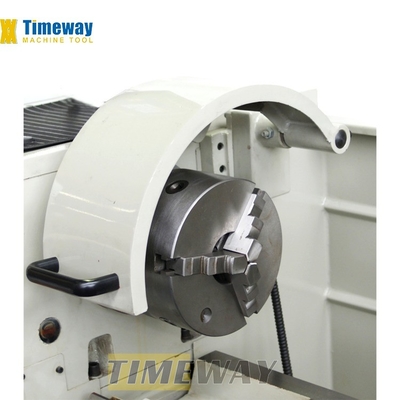

>> Chuck Guard zum Schutz des Betreibers ist optional.
 |

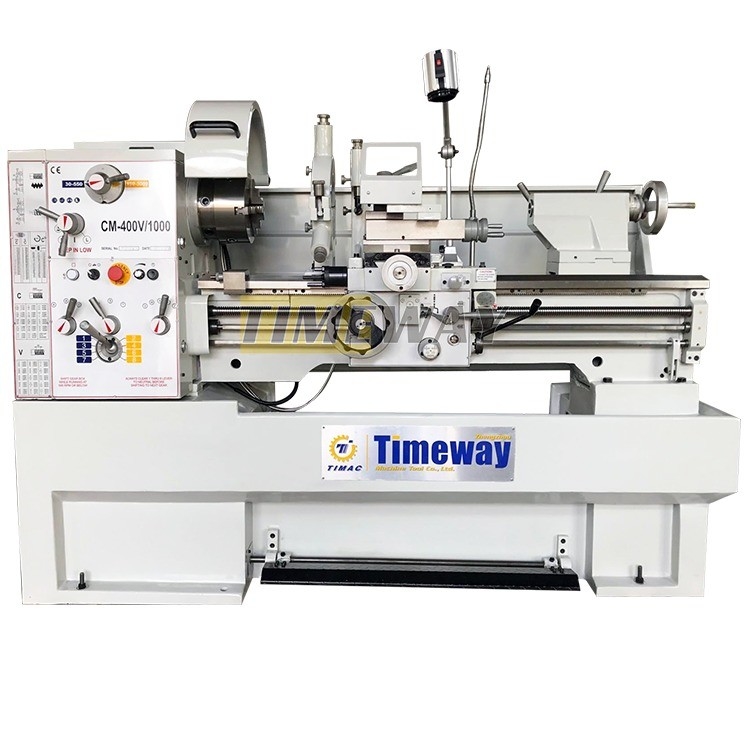

Maschine mit hoher Präzision Wettbewerbsplatte mit Spaltbett-Drehwerk Mini-Drehwerk 1930*760*1500
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timeway |
| Modellnummer: | CM-400V |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $6,560.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 1500 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 550 bis 3000 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Revierdienst | Breite des Betts (mm): | 187 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 3.3 kW |
| Spannung: | 220V/380V/400V/415V | Abmessungen (L*W*H): | 1930*760*1500 |
| Gewicht (Kg): | 1600 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Neues Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Name: | Manuelle Drehmaschine |
| Maschinentyp: | Horizontale Drehmaschine | Produktbezeichnung: | Manuelle Metalldrehmaschine |
| Schlüsselwort: | Metalldrehbank | Funktion: | Verarbeitung von Metallen |
| Präzision: | Hohe Präzisions-Maschine | Verarbeitung: | Metallwerkstück |
| Schlüsselwort: | Horizontale Drehmaschine | Farbe: | angepasst |
| Abstand zwischen Mitten: | 1500 mm | Die Situation: | Neues |
| Spindelbohrung ((mm): | 52 | Standort des Ausstellungsraums: | Vereinigte Staaten, Deutschland, Philippinen, Saudi-Arabien, Pakistan, Russland, Thailand, Kenia, Ar |
| Kernkomponenten: | Lager, Getriebe, Motor, Getriebe, Motor | Max. Drehlänge (mm): | 1500 mm |
| Jahr: | 2021 | Anwendbare Branchen: | Maschinenreparaturwerkstätten, Fertigungsanlagen, Einzelhandel, Bauarbeiten, Energie und Bergbau, so |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Herkömmliche Drehmaschine mit Spaltbett
Eigenschaft:
* Präzisions-Boden- und Überschallfrequenzgehärtetes Bett.
* Die Spindel ist mit einem Präzisionswalzlager ausgestattet;
* Die Schlüsselräder bestehen aus hochwertigem Stahl, gemahlen und gehärtet;
* Für Arbeiten mit größerem Durchmesser ist eine abnehmbare Lücke vorgesehen.
* Einfache Bedienung der Getriebebox verfügt über verschiedene Futtermittel und Fadenschneidfunktion;
* Präzisions-Boden- und Überschallfrequenzgehärtetes Bett.
* Die Spindel ist mit einem Präzisionswalzlager ausgestattet;
* Die Schlüsselräder bestehen aus hochwertigem Stahl, gemahlen und gehärtet;
* Für Arbeiten mit größerem Durchmesser ist eine abnehmbare Lücke vorgesehen.
* Einfache Bedienung der Getriebebox verfügt über verschiedene Futtermittel und Fadenschneidfunktion;
Beschreibung der Produkte
3er-Kiefer-Rückschlag | Wohnzentrum |
4er-Kiefer-Rohr | Verstärktes Drehgerät |
Gesichtsplatte | Bohrschlauch |
Tode Zentren | Schnellwechselwerkzeughalter |
Drehverfolgungsschiene | Digitale Ablesung in 2/3-Achsen |
Schutz gegen Spritzen | Abdeckung |
Ölpistolen | Abdeckung der Schraube |
Arbeitsleuchte | Deckel für Werkzeugpfosten |
Kühlsystem | Fahrplatte |
Stetige Ruhe | |
Folgen Sie der Ruhe | |
Wechseln | |
Verringerungshülle | |
Fußbremse | |
Schrauben für Grundbauten | |
Werkzeugbox und Werkzeuge | |
Betriebsanleitung |
Spezifikationen | Einheit | CM-400 | CM-400V |
Schwing übers Bett. | mm | 410 | 410 |
Schwenken Sie über die Kreuzrutsche | mm | 255 | 255 |
Schwingung im Spaltdurchmesser x Breite | mm | 580 | 580 |
Mittelhöhe | mm | 205 | 205 |
Abstand zwischen den Zentren | mm | 1000/ 1500 | 1000/ 1500 |
Breite des Bettes | mm | 250 | 250 |
Schneidwerkzeug maximaler Abschnitt | mm | 20x20 | 20x20 |
Gesamtfahrt der Querrutsche | mm | 210 | 210 |
Gesamtfahrt der oberen Rutsche | mm | 140 | 140 |
Spindelbohrung | mm | 52 | 52 |
Spindel-Morse-Stäbe in der Bohrung | - | D1 bis 6 | D1 bis 6 |
Schraubfaden aus Blei | TPI | 4 | 4 |
Spindelgeschwindigkeitsbereich (Schritte) | Umdrehungen pro Minute | 45 bis 1800 (16) | 30-550 oder 550-3000 (Schrittlos) |
Schnüren mit Reichsspitzen | TPI | 2-72 (45) | 2-72 (45) |
Metrische Schrägstufen | mm | 0.1-14 (39) | 0.1-14 (39) |
Längsfütterungen | mm/Umsatz | 0.05-1.7 | 0.05-1.7 |
Kreuzfütterungen | mm/Umsatz | 0.025-0.85 | 0.025-0.85 |
Modul-Pitch-Bereich | MP | 0.3-3.5 (18) | 0.3-3.5 (18) |
Bereich der Durchmesserhöhen | DP | 8-44 (21) | 8-44 (21) |
Durchmesser der Schwanzfeder | mm | 50 | 50 |
Gesamtbeförderung von Schwanzfeder | mm | 120 | 120 |
Taper in der Schwanzfeder | - | MT4 | MT4 |
Spindelmotor | kW | 3.3/2.2 | 3.3/2.2 |
Kühlmittelpumpenmotor | w | 90 | 90 |
Verpackungsgröße (LxWxH) | mm | 2060/2560x900x1640 | 2060/2560x900x1640 |
Nettogewicht | Weigerung | 1300 bis 1550 | 1350/1600 |
Bruttogewicht | Weigerung | 1500/1750 | 1555/1755 |
Maschinendetails
Maschinenmerkmale:
Diese Reihe universeller Drehmaschinen ist ein fantastisches Modell für kleine bis mittlere Drehwerke.Stetig und folgen Sie der RuheDas Modell kann auch mit einem 2- oder 3-Achsen-Digitallesegerät ausgestattet werden, um die unproduktive Zeit zu verkürzen.
Induktiv gehärtetes, poliertes graues Gusseisenmaschinenbett.
Die elektromechanische Fußbremse reduziert die Stillstandszeiten erheblich.
Modernste Spindellager mit hochwertigen Kugellagern.
Einfache, reibungslose und präzise einstellbare Geschwindigkeits- und Zuführungseinstellungen.
Verhärtetes, poliertes Zahnrad und -welle, auch in der Einheit der Zubereitungsgeräte.
Zentral gelegene, logische Schalter für Zufuhren und Schrauben mit Schraubschraubern und Zufuhrstäben.

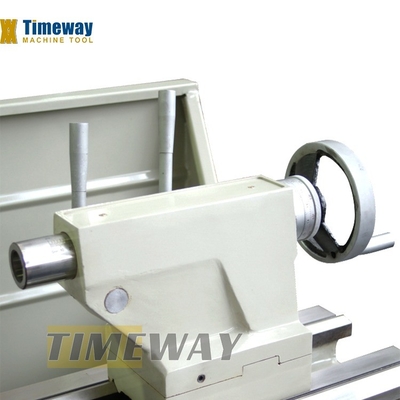

Einstellbarer Rückenstock für die Konische Drehung, Handrad mit einstellbarer Skala ((0,02mm).
Die abnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit einem großen Durchmesser.
Die Ausrüstung für den Kopf ist aus hochwertigem Stahlgelenk hergestellt und über HRC 50 gehärtet.
Ich habe ihn nicht gesehen.
>> 3- Kiefer-Handschlag kommt standardmäßig;
Ich habe ihn nicht gesehen.

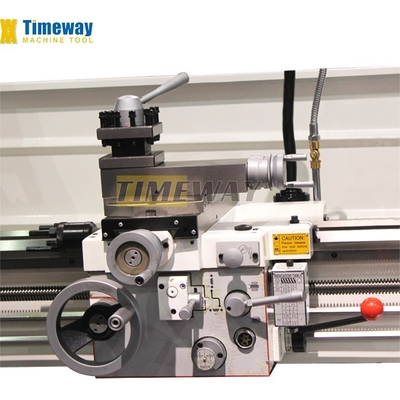

>> Die Drehscheiben werden gehärtet und gemahlen;
>> Fertigstellen X- und Z-Achsen automatische Zufuhr;
>> Werkzeugpostwache ist optional.
Ich habe ihn nicht gesehen.
>> Die stetige Ruhe und Folge Ruhe kommen Standard für Gap Drehmaschine.
Ich habe ihn nicht gesehen.
>> Standard 4-Stationen-Werkzeugpost, USA-Typ Schnellwechselwerkzeugpost ist verfügbar.
Ich habe ihn nicht gesehen.
>> 2 & 3-Achsen-DRO ist optional;
>> Fußbremse kann schnell das Stoppen der Spindel erkennen;
>> Z-Achsen-Schraubschutz und Größenmessgerät sind optional.
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Horizontale Drehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Horizontaldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
