Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 10000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0.8 - 160 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Typ: | Horizontale |
| Leistung des Spindelmotors ((kW): | 75 | Spannung: | 220V/440V |
| Abmessungen (L*W*H): | 13577x2515x2655 mm | Gewicht (Kg): | 40000 kg |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Einfache Bedienung |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maximumspitzenhöhe: | 2500 mm | Planschlitten Max. Swing Over: | 2200 mm |
| Abstand zwischen Mitten: | 10000 mm | Max. Drehmoment des Schubs: | 80000N.m. |
| Bett-Breite: | 1600 mm | Ladekapazität: | 32 Tonnen |
| Spindeltonner: | 75° | Längsschnittbereich: | 0.125-48 (18) mm |
| Bereich der Kreuzzufuhr: | 0.063-24 (18) mm | Metrischer Faden: | 2-40mm |
| Die Situation: | Neues | Anwendbare Branchen: | Gebrauch im Haushalt, Einzelhandel, Bauarbeiten |
| Standort des Ausstellungsraums: | Frankreich, Peru, Saudi-Arabien, Spanien, Südkorea | Kernkomponenten: | Lager |
| Spindelbohrung ((mm): | 100 Millimeter | Max. Drehlänge (mm): | 9800 mm |
| Jahr: | 2019 | ||
Produkt-Beschreibung
Zusammenfassung
Diese Maschine ist eine universelle Drehmaschine mit einer Tragfähigkeit von 25/32/40 Tonnen, die nach Verwendung von Rollenstützen und stetiger Ruhe eine Tragfähigkeit von 40 Tonnen erreicht.Es eignet sich für Werkzeuge aus Hochgeschwindigkeitsstahl und hartem Legierungsstahl- für Wellenteile aus verschiedenen Materialien, zylindrische und schichtförmige Teile, Drehring, Endfläche, Schlitze, Schneiden,und die Verwendung des oberen Werkzeughalters (über das Hängwerk) zum Drehen verschiedener Fäden von weniger als 600 mm Länge.
Eigenschaften:
1Das Maschinenbett ist eine integrierte, boxförmige dreieckige Schienenstruktur, die in einem einmaligen Guss mit hochwertigem Gusseisen (HT 300) gegossen wird.Die Stabilität ist gut.■ die Breite der Führungsschiene beträgt 1600 mm, die Steifigkeit ist gut und die Vibrationsschutzfähigkeit ist hoch; die Präzisionsschleifung durch importierte Führungsschleifmaschinen gewährleistet eine lange Lebensdauer,hohe Präzision und gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 KW Gleichstrommotor angetrieben.22.2,3 Schritte Drehzahlwechsel und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200Die Spindel erhält einen stufenlosen Drehzahlregelungsbereich von 0,8 bis 160 R/min.
1Das Maschinenbett ist eine integrierte, boxförmige dreieckige Schienenstruktur, die in einem einmaligen Guss mit hochwertigem Gusseisen (HT 300) gegossen wird.Die Stabilität ist gut.■ die Breite der Führungsschiene beträgt 1600 mm, die Steifigkeit ist gut und die Vibrationsschutzfähigkeit ist hoch; die Präzisionsschleifung durch importierte Führungsschleifmaschinen gewährleistet eine lange Lebensdauer,hohe Präzision und gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 KW Gleichstrommotor angetrieben.22.2,3 Schritte Drehzahlwechsel und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200Die Spindel erhält einen stufenlosen Drehzahlregelungsbereich von 0,8 bis 160 R/min.
Beschreibung des Produkts

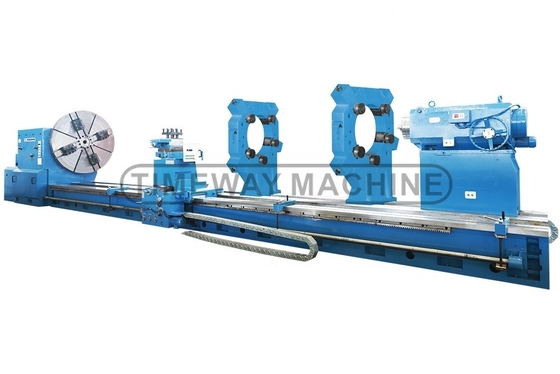

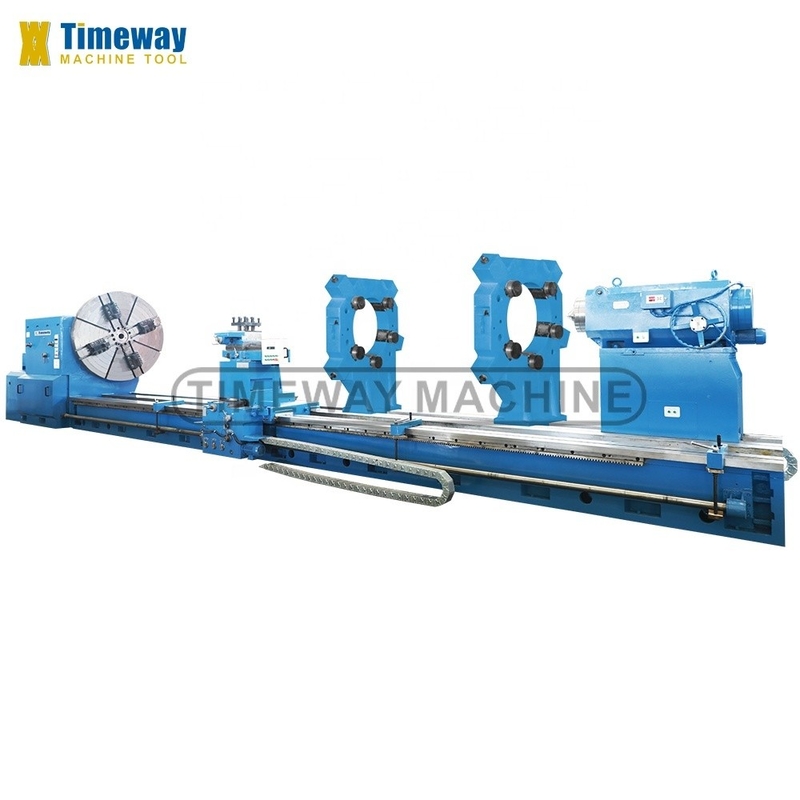

Horizontale Schwerlastmaschinen für große Lathe AL-2500H
Spezifikation
Spezifikation | Einheit | AL-2500H |
Max. Schwenken Sie sich übers Bett. | mm | 2500 |
Max. Schwenken über Kreuzrutsche | mm | 2200 |
Abstand zwischen den Zentren | mm | 10000 |
Max. Drehmoment des Schubs | N.m. | 80000 |
Breite des Betts | mm | 1600 |
Ladekapazität | Tonnen | 32 |
Spindelverstärker | - | 75° |
Längsschnittbereich | mm | 0.125-48 (18) |
Bereich der Kreuzzufuhr | mm | 0.063-24 (18) |
Metrische Schleife | mm | 2 bis 40 |
Zubehör
Standardzubehör:
• 4-Kiefer-unabhängige Schleuder
• Ständige Ruhe
• Totes Zentrum des Schwanzstockens
• Kühlsystem
• Arbeitsleuchte
• Elektrisch bewegliche Schwanzstange
• Werkzeuge und Werkzeugkasten
• Ausgleichswinkel und Schrauben
• Bedienungsanleitung (englisch)
• Ständige Ruhe
• Totes Zentrum des Schwanzstockens
• Kühlsystem
• Arbeitsleuchte
• Elektrisch bewegliche Schwanzstange
• Werkzeuge und Werkzeugkasten
• Ausgleichswinkel und Schrauben
• Bedienungsanleitung (englisch)
Zusatzzubehör:
• Gesichtsplatte
• 2- oder 3-Achsen-Digitalanzeiger
• Schlauchschutz
• Schutz für Werkzeugpfosten
• Hintersteckenschutz
• Rollenunterstützung
• 2- oder 3-Achsen-Digitalanzeiger
• Schlauchschutz
• Schutz für Werkzeugpfosten
• Hintersteckenschutz
• Rollenunterstützung
Drei Gleisbahnen:
Die große Schwerlast übernimmt die Struktur der drei Schiebebahnen, die Bettbreite beträgt bis zu 1600 mm, hohe Steifigkeit und starke Anti-Vibration, so dass die Tragfähigkeit 40 Tonnen beträgt.Die Schienen der Drehmaschinen sind mittelfrequenzgehärtet (HRC68)So haben die Schwerlastmaschinen eine lange Lebensdauer, hohe Steifigkeit und gute Stabilität.

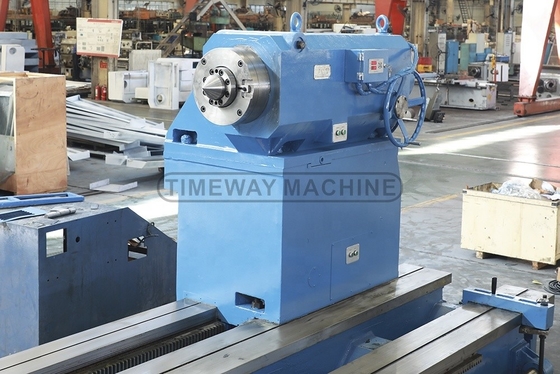

Tialstock:
Hohe Steifigkeit und große Tragfähigkeit.
Durchmesser des Heckstücks: 400 mm
Konischer Winkel in der Mitte: 75°
Wirkliche Fahrt des Heckbestandes: 300 mm
Durchschreitend bewegliche Strecke des Heckstücks: 15 mm
Durchmesser des Heckstücks: 400 mm
Konischer Winkel in der Mitte: 75°
Wirkliche Fahrt des Heckbestandes: 300 mm
Durchschreitend bewegliche Strecke des Heckstücks: 15 mm

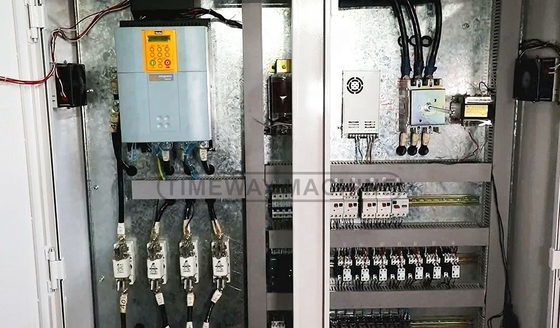

Elektrische Schranke:
Klares Drahtlayout, CE-Kennzeichnung von elektrischen Komponenten.
Gleichstrom 75 kW Hauptmotor:
Die Schwerlastdrehmaschinen können mit Schrittlosen eine Spindelgeschwindigkeit von 0,8-160 Rpm gewinnen, die Hauptgetriebestruktur wird vom Hauptmotor DC 75KW angetrieben,Großes Drehmoment und starke Drehkraft für das schwere Schneiden, wird die Spindelgeschwindigkeit durch Anpassung von Druck und Magnetismus eingestellt.

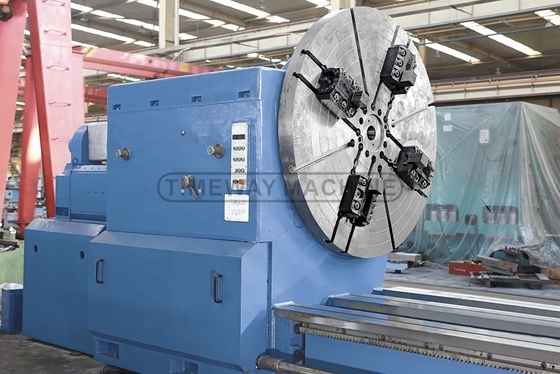

Spindelbox:
Bei den riesigen Drehmaschinen ist die Spindel durch die Bohrung 85 mm Durchmesser, Boxsplit-Struktur, hohe Kontaktsteifigkeit;so dass die großen Drehmaschinen der radiale Auslauf und axiale Auslauf, hohe Drehgenauigkeit, Hochfrequenzdämpfung und Präzisionsschleifen, hohe Präzision, reibungsloser Betrieb, geringer Lärm.

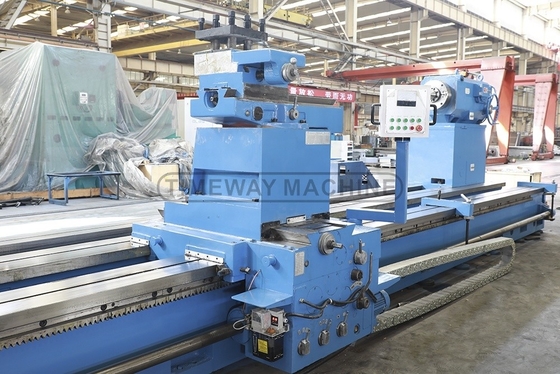

Beförderung:
Die Drehmaschine wird durch den Lichtstang an den Hauptantrieb angeschlossen, so daß die Zufuhr direkt mit der Spindelgeschwindigkeit zusammenhängt und die Zufuhrgeschwindigkeit für die Auswahl geeignet ist.Zwei Reihen von hochpräzisen Regalen sind vor und hinter den riesigen schweren Drehmaschinen installiert, die vorderen Stützpunkte treibt die Wagenzufuhr um Drehtreifen zu realisieren, und die hinteren Stützpunkte treibt feindliche motorisierte Bewegung.
Verpackung und Lieferung
Sie können sehen, dass unser Paket standardisiert und zentralisiert ist, dann werden sie an Ihren vorgesehenen Ort geliefert.
Unternehmensprofil
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Zertifizierungen
Seit der Gründung unserer Firma haben wir viele Zertifikate erhalten. Das obige Bild ist für Ihre Referenz. Wir werden weiterhin ausgezeichnete Werkzeugmaschinen für in- und ausländische Benutzer liefern.
