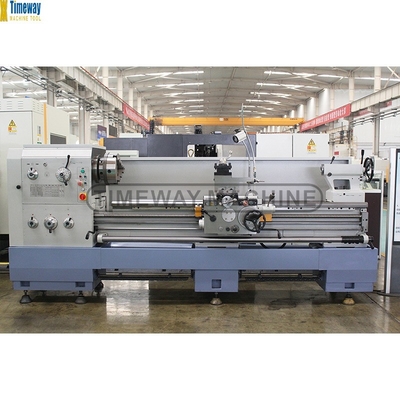

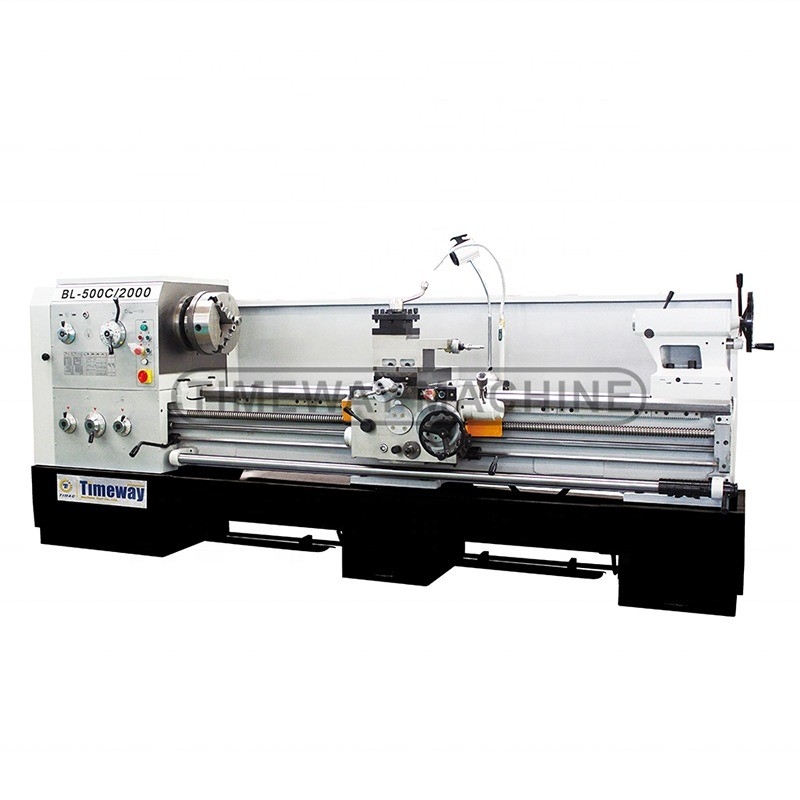

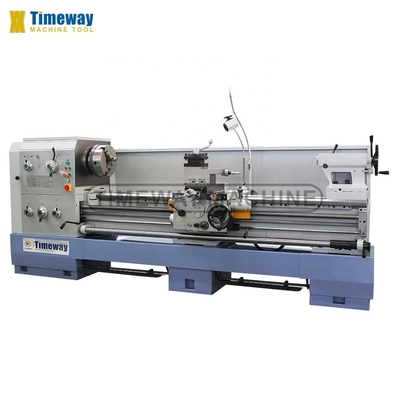

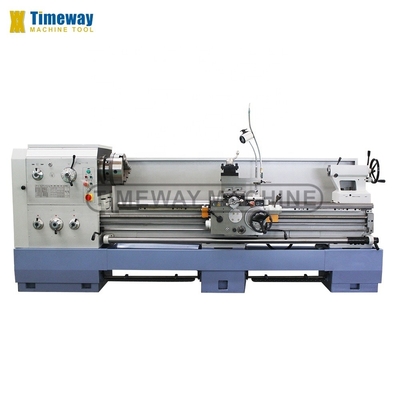

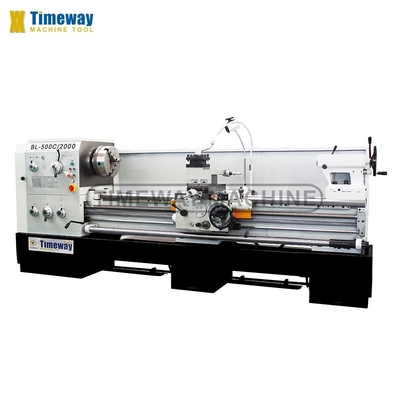

Präzision BL-500C Gap Bed Lathe Max Verarbeitung Dia 500mm für die industrielle Fertigung
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timeway |
| Modellnummer: | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeu |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $20,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 1000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 36 - 1600 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Typ: | Horizontale |
| Leistung des Spindelmotors ((kW): | 7.5 | Spannung: | 220V/380V/400V/415V |
| Abmessungen (L*W*H): | 2632x975x1270mm | Gewicht (Kg): | 2050 KILOGRAMM |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maschinentyp: | Horizontale Metalldrehmaschine | Schlüsselwort: | HORIZONTALEN Schleifermaschinen für die Metallverarbeitung |
| Funktion: | Metalldrehen | Präzision: | Hohe Präzisions-Maschine |
| Farbe: | angepasst | Abstand zwischen Mitten: | 750/1000/1500/2000/3000 mm |
| Spindelgeschwindigkeit: | 36 bis 1600 (12) Rpm | Motorleistung: | 7.5 kW |
| Name: | Drehbank-Maschine | Spindelloch: | 105mm |
| Die Situation: | Neues | Spindelbohrung ((mm): | 105 |
| Standort des Ausstellungsraums: | Kanada, Türkei, Vereinigtes Königreich, USA, Pakistan, Indien, Russland, Thailand, Nigeria, Japan | Max. Drehlänge (mm): | 950 Millimeter |
| Jahr: | 2023 | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe, andere |
| Kernkomponenten: | Teile, ausgestopft, mit einem Durchmesser von mehr als 20 mm | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Spezifikation | Einheit | BL-500C | BL-660C | BL-800C |
Max. Schwenken Sie sich übers Bett. | mm | 500 | 660 | 800 |
Max. Schwenken über Kreuzrutsche | mm | 300 | 420 | 560 |
Max. Schwenke über die Lücke. | mm | 710 | 870 | 1000 |
Abstandslänge | mm | 240 | 240 | 240 |
Abstand zwischen den Zentren | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. Drehlänge | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelbohrung | mm | Φ105 | Φ105 | Φ105 |
Spindelverstärker | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Spindelnase | - | ISO 702/II Nr.8 | ISO 702/II Nr.8 | ISO 702/II Nr.8 |
Drehzahlbereich der Spindel (Schritte) | Umdrehungen pro Minute | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
Spitzenrutschfahrt | mm | 145 | 145 | 145 |
Kreuzrutschfahrt | mm | 320 | 310 | 320 |
Größe des Werkzeugbereichs | mm | 25x25 | 25x25 | 25x25 |
X-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 |
Z-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 50 Hz: vier.560 Hz: 5.4 | 50 Hz:4.560 Hz: 5.4 | 50 Hz: vier.560 Hz: 5.4 |
X-Achsen-Zufuhrbereich | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Z-Achsenzufuhrbereich | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Metrische Fäden (Arten) | mm | 1 bis 14 (22) | 1 bis 14 (22) | 1 bis 14 (22) |
Inch-Gehäuse (Arten) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Modulfäden (Arten) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Durchmesser von Gewinden (Arten) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Durchmesser der Schwanzfeder | mm | Φ75 | Φ75 | Φ90 |
Schwanzfederfeder | mm | 150 | 150 | 150 |
Schwanzfederfeder | - | MT5 | MT5 | MT5 |
Hauptmotorleistung | kW | 7.5 | 7.5 | 7.5 |
Schnellzufuhrmotorleistung | kW | 0.3 | 0.3 | 0.3 |
Motorleistung der Kühlmittelpumpe | kW | 0.12 | 0.12 | 0.12 |
Maschinenlänge | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Maschinenbreite | mm | 975 | 975 | 1340 |
Maschinenhöhe | mm | 1270 | 1450 | 1490 |
Maschinengewicht | Weigerung | Die in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 1370/2013 übermittelt. | 2150/2200/2400/2600/3000 | 3000/3200 |
3er-Kiefer-Rückschlag | Nachfolgende Zifferblattanzeige |
4er-Kiefer-Rohr | Leberzentrum |
Gesichtsplatte | Digitales Ablesesystem (DRO) |
Stetige Ruhe | Schnellwechselwerkzeugpfosten |
Folgen Sie der Ruhe | Verstärktes Drehgerät |
Wechseln von Gängen | |
Totes Zentrum | |
Verringerungshülle | |
Ölpistolen | |
Kühlmittelanlage | |
Arbeitsleuchte | |
Allgemeine Werkzeuge | |
Betriebsanleitung |

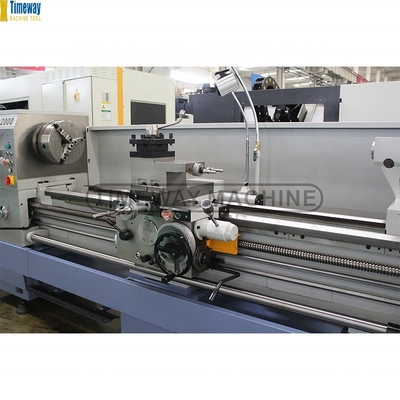

Maschinendetails
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Horizontaldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
