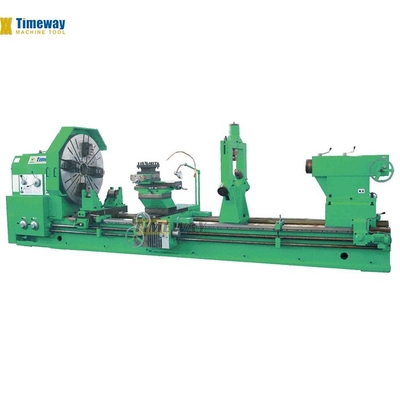

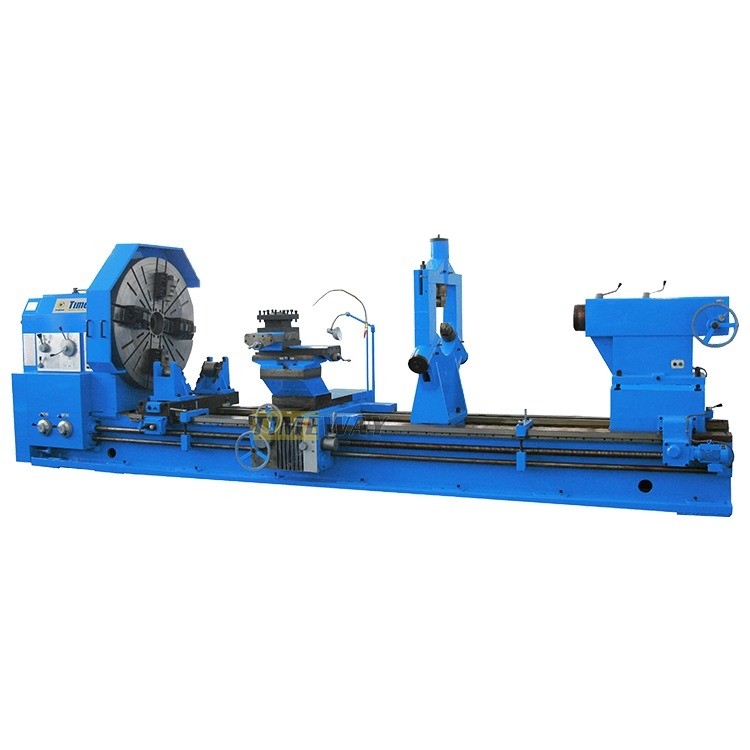

Max. Drehlänge 2800/3800/4800/5800 mm Schwere horizontale Drehmaschine für Industrie
Produktdetails:
| Herkunftsort: | SHN |
| Markenname: | TIMEWAY |
| Modellnummer: | AL-1600 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $15,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 12000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1100 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 30 |
| Spannung: | 380V 50HZ 3PH oder verhandelbar | Abmessungen (L*W*H): | 3120 x 2130 x 2380 |
| Gewicht (Kg): | 20000 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Maximumspitzenhöhe: | 1600 Millimeter |
| Planschlitten Max. Swing Over: | 1250 mm | Abstand zwischen Mitten: | 3000/4000/5000 mm |
| Max. Drehlänge: | 2800/3800/4800/5800 mm | Bett-Breite: | 1100 mm |
| Ladekapazität: | 16 Tonnen | Spindel-Nase: | A2 bis 15 |
| Spindel-Bohrung: | 100 Millimeter | Spindeltonner: | Metrik 140 |
| Maschinenhöhe: | 2380 mm | Die Situation: | Neues |
| Spindelbohrung ((mm): | 100 | Anwendbare Branchen: | Herstellungsbetriebe, Bauarbeiten |
| Standort des Ausstellungsraums: | Ägypten, Frankreich, Deutschland, Saudi-Arabien, Indonesien, Marokko, Algerien, Ukraine, Australien | Kernkomponenten: | Pumpe, PLC |
| Max. Drehlänge (mm): | 3000 Millimeter | Jahr: | Neues |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
1Diese Reihe von horizontalen Drehmaschinen eignet sich für die Verarbeitung von Großteilen von Gießwerken, Stählen und Nichteisenmetallen.Langweilen und Nisten, und kann verschiedene innere und äußere Fäden wie Metrik, Zoll, Modul und Durchmesser drehen.
2. Die Maschine ist massiv gebaut, starker in der Steifigkeit, hohe Leistung, breite Geschwindigkeitsbereich, und in der Lage, mit hoher Geschwindigkeit und leistungsfähige Schneiden; Wenn fertig, ist der Rundheitsfehler nicht mehr als 0,015 mm,der Zylindergradfehler beträgt nicht mehr als 0.05 mm in der Messlänge von 300 mm.
3Die inneren Rippen haben eine vernünftige Anordnung und eine hohe Steifigkeit, und die Leitbahn verwendet ein mittelfrequentes Schleifverfahren.Auf der Gleitleitfläche, wird die Anti-Crawling-Lenkplatten-Technologie übernommen, und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient sind in einem optimalen Zustand, wodurch das Auftreten von
Ich krieche.

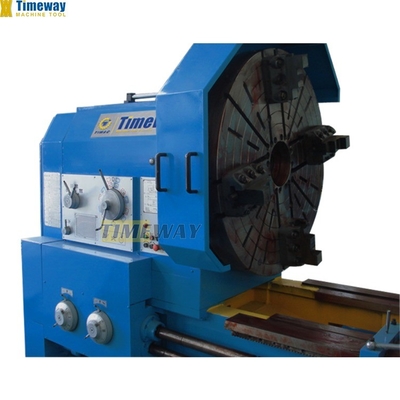

4Die Maschine Spindellager adoptiert bekannte Markenprodukte. Die Spindelbox adoptiert eine symmetrische Struktur, um die thermische Verformung einheitlich zu machen und die Verschiebung der Mitte der Spindel zu vermeiden.Zur Verringerung der thermischen VerformungDer Kopf wird mit einem Ölbad geschmiert.
Spindel setzt eine Kombination aus präzisen Walzlagern und drei Stützstrukturen ein, was die Genauigkeit und Steifigkeit erhöht.
5. Die Getriebe im Kopfstück sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit aufrechterhält
während des langfristigen Betriebs.
6. Spindel Standard Durchlöcher Durchmesser ist Ф100mm, und nehmen A2-15 Spindel Nase Verbindung Typ, Runout Genauigkeit der Spindel ist besser.
7. Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten (ohne AL-2500) zu schneiden,und die lange kegelförmige Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen gedreht werden (ohne AL-2500).
8. Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 Rpm mit 33 Drehzahlen.
9. Die Maschine ist eine schwere Maschine mit einer maximalen Ladekapazität von 16 Tonnen, optional kann 20 Tonnen sein, adoptiert breite rechteckige Führungsschienen mit guter Stabilität und Steifigkeit, Bettbreite ist 1100mm.
10Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
11. Die Werkzeugmaschine mit elektrischem beweglichen Heckstock reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitseffizienz.
2. Die Maschine ist massiv gebaut, starker in der Steifigkeit, hohe Leistung, breite Geschwindigkeitsbereich, und in der Lage, mit hoher Geschwindigkeit und leistungsfähige Schneiden; Wenn fertig, ist der Rundheitsfehler nicht mehr als 0,015 mm,der Zylindergradfehler beträgt nicht mehr als 0.05 mm in der Messlänge von 300 mm.
3Die inneren Rippen haben eine vernünftige Anordnung und eine hohe Steifigkeit, und die Leitbahn verwendet ein mittelfrequentes Schleifverfahren.Auf der Gleitleitfläche, wird die Anti-Crawling-Lenkplatten-Technologie übernommen, und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient sind in einem optimalen Zustand, wodurch das Auftreten von
Ich krieche.
4Die Maschine Spindellager adoptiert bekannte Markenprodukte. Die Spindelbox adoptiert eine symmetrische Struktur, um die thermische Verformung einheitlich zu machen und die Verschiebung der Mitte der Spindel zu vermeiden.Zur Verringerung der thermischen VerformungDer Kopf wird mit einem Ölbad geschmiert.
Spindel setzt eine Kombination aus präzisen Walzlagern und drei Stützstrukturen ein, was die Genauigkeit und Steifigkeit erhöht.
5. Die Getriebe im Kopfstück sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit aufrechterhält
während des langfristigen Betriebs.
6. Spindel Standard Durchlöcher Durchmesser ist Ф100mm, und nehmen A2-15 Spindel Nase Verbindung Typ, Runout Genauigkeit der Spindel ist besser.
7. Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten (ohne AL-2500) zu schneiden,und die lange kegelförmige Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen gedreht werden (ohne AL-2500).
8. Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 Rpm mit 33 Drehzahlen.
9. Die Maschine ist eine schwere Maschine mit einer maximalen Ladekapazität von 16 Tonnen, optional kann 20 Tonnen sein, adoptiert breite rechteckige Führungsschienen mit guter Stabilität und Steifigkeit, Bettbreite ist 1100mm.
10Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
11. Die Werkzeugmaschine mit elektrischem beweglichen Heckstock reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitseffizienz.
Spezifikationen | Einheit | AL-1400 | AL-1600 | AL-1800 | |
Schwing übers Bett. | mm | 1440 | 1600 | 1800 | |
Schwenken Sie den Wagen um | mm | 1050 | 1250 | 1450 | |
Max. Länge des Werkstücks | mm | 1000 bis 16000 | Der Wert der Verpackung ist zu berücksichtigen, wenn die Verpackung in einem anderen Mitgliedstaat erfolgt. | Der Wert der Verpackung ist zu berücksichtigen, wenn die Verpackung in einem anderen Mitgliedstaat erfolgt. | |
Max. Drehlänge | mm | 800 bis 15800 | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
Durchmesser der Führungsstraße | mm | 1100 | 1100 | 1100 | |
Max. Gewicht des Werkstücks | t | 16 | 16 | 16 | |
Spindelnase | - | A2 bis 15 | A2 bis 15 | A2 bis 15 | |
Spindelbohrung | mm | 130 | 100 | 100 | |
Spindelloch | - | Metrik 140 | Metrik 140 | Metrik 140 | |
Spindelgeschwindigkeitsbereich | r/min | Vorwort: 3.15-315, Umkehrung: 3.5-290 | Vorwort: 3.15-315, Umkehrung: 3.5-291 | Vorwort: 3.15-315, Umkehrung: 3.5-291 | |
Anzahl der Spindeldrehzahlen | Schritte | Vorwort: 21, Umkehrung: 12 | Vorwort: 21, Umkehrung: 12 | Vorwort: 21, Umkehrung: 12 | |
Längs- und Querschnitt | Arten | 56 | 56 | 56 | |
Futter pro Umdrehung | mm/r | Längenlänge:0.1-12, Kreuz:0.05-6 | Längenlänge:0.1-12, Kreuz:0.05-6, oberer Werkzeugposten: 0.025-3 | Längenlänge:0.1-12, Kreuz:0.05-6, oberer Werkzeugposten: 0.025-3 | |
Nummer und Reichweite des metrischen Garns | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | |
Nr. und Reichweite der Zollfäden | TPI | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
Nummer und Reichweite des Modulfaden | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |
Nr. und Bereich der Durchschnittsfäden | DP | 1-56 (25) | 1/2 bis 56 (38) | 1/2 bis 56 (38) | |
Abstand zwischen Spindel und Werkzeugfläche | mm | 53 | 53 | 53 | |
Schwingungsbereich des Werkzeugpfosten | - Nein. | ± 90 | ± 90 | ± 90 | |
Max. Fahrt des Querrutsches | mm | 800 | 850 | 900 | |
Max. Fahrt der oberen Rutsche | mm | 360 | 360 | 360 | |
Abschnitt der Werkzeughalte | mm | 50x50 | 50x50 | 50x50 | |
Beförderung von Werkzeugposten (pro Dreh der Zifferblätter) | mm | 0.05 | 0.05 | 0.05 | |
Diäten aus Schwanzfeder | mm | 260 | 260 | 260 | |
Reisen der Schwanzfeder | mm | 300 | 300 | 300 | |
Verstärktes Loch aus Schwanzfeder | - | Metrische 80 | Metrische 80 | Metrische 80 | |
Hauptmotorleistung | kW | 30 | 30 | 30 | |
Länge | mm | 4120 bis 1920 | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: | |
Breite | mm | 2100 | 2130 | 2330 | |
Größe | mm | 2325 | 2380 | 2480 | |

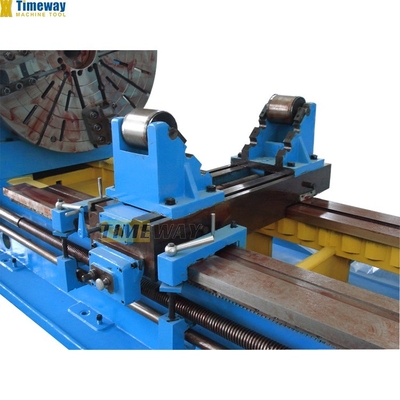

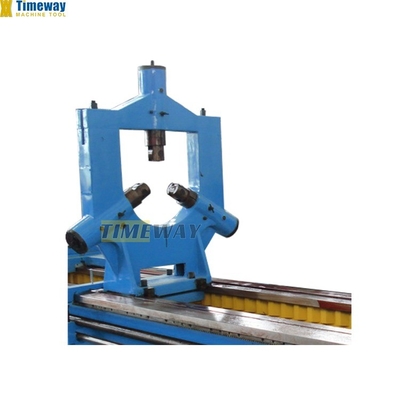

4 Kiefer-Schwerlast-unabhängiger Schalter Stetige RuheTotes Zentrum 4-Stations-Werkzeugpfosten Kühlsystem Arbeitsleuchte Elektrisch bewegliche Schwanzstange Werkzeuge und Werkzeugboxen Ausgleichswedel und -schrauben Betriebsanleitung (englisch) | Gesichtsplatte 2 oder 3-Achsen-DRO Chuck-Wächter Schutzwinkel für Werkzeugpfosten Hinterer Spritzschutz Rollenunterstützung Schleifende Bindung. |
