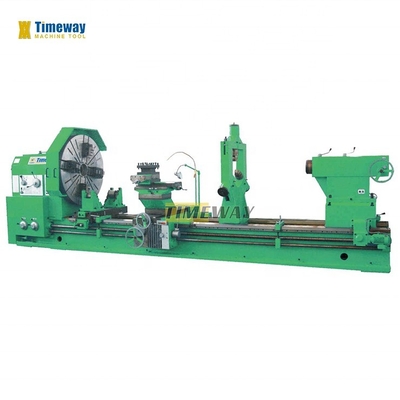

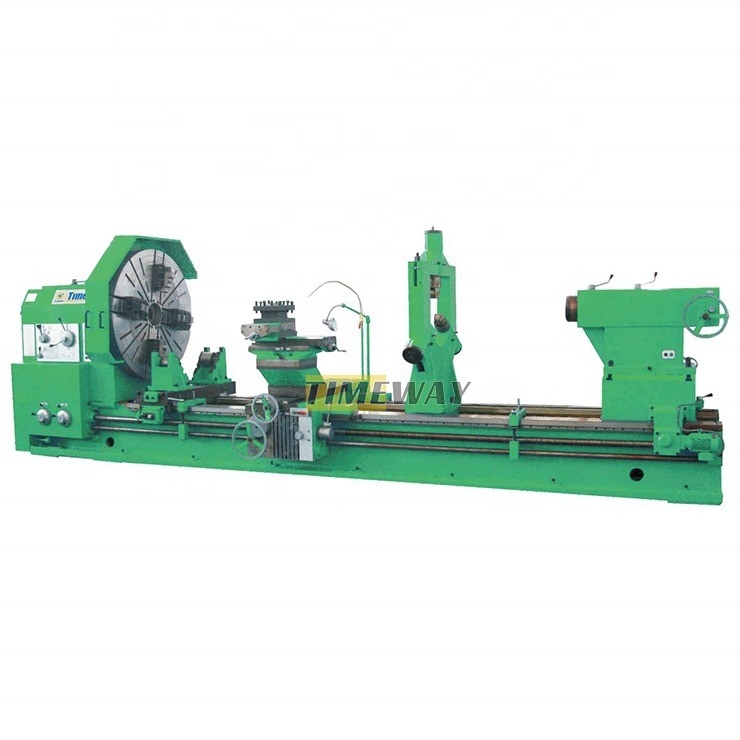

2022 Schwere horizontale Drehmaschine mit 1100 mm Breite und 11800 mm Max. Werkstücklänge
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Timac |
| Modellnummer: | AL-1800 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $150,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 11800 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1100 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 30 |
| Spannung: | 220V/380V | Abmessungen (L*W*H): | 15120 x 2330 x 2480 |
| Gewicht (Kg): | 20000 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Multifunktionales | Art der Vermarktung: | Andere |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Spitzenhöhe: | 1800 mm |
| Schwenken Sie den Wagen um: | 1450mm | Max. Length des Werkstückes: | 12000mm |
| Max. Drehlänge: | 11800mm | Spanne der Führungsschiene: | 1100 |
| Max. Gewicht des Werkstücks: | 16T | Spindel-Nase: | A2 bis 15 |
| Spindel-Bohrung: | 100 | Spindelloch: | Metrik 140 |
| Spindelgeschwindigkeitsbereich: | Vorwort: 3.15-315, Umkehrung: 3.5-291 | Die Situation: | Neues |
| Spindelbohrung ((mm): | 100 | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Ägypten, Saudi-Arabien, Pakistan, Indien, Chile, VAE, Nigeria, Australien | Kernkomponenten: | Motor, Getriebe |
| Max. Drehlänge (mm): | 11800 mm | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
1.Diese Reihe horizontale Drehmaschine eignet sich für die Verarbeitung von großen Teilen von Gießwerk, Stahl und Nichteisenmetallen.Langweilen und Nisten, und kann verschiedene innere und äußere Fäden wie Metrik, Zoll, Modul und Durchmesser drehen.
2.Die Maschine ist massiv gebaut, starker in der Steifigkeit, hohe Leistung, breite Geschwindigkeitsspanne, und in der Lage, hohe Geschwindigkeit und leistungsfähige Schneiden; Wenn fertig, ist der Rundheitsfehler nicht mehr als 0,015 mm,der Zylindergradfehler beträgt nicht mehr als 0.05 mm in der Messlänge von 300 mm.
3Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Leitgleise nimmt eine
Schleifverfahren mit mittlerer Frequenzlöschung: Auf der Gleitleitfläche wird die Anti-Crawling-Leitplatte-Technologie angewendet.und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient sind in einem optimalen Zustand, wodurch das Auftreten von niedriggeschwindigem Krabbeln vermieden wird. Das Maschinenspindellager verwendet bekannte Markenprodukte.Die Spindelbox nimmt eine symmetrische Struktur an, um die thermische Verformung einheitlich zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden- zur Verringerung der thermischen Verformung wird der Kopf mit einem Ölbad-Zyklus geschmiert.Verbesserung der Genauigkeit und Steifigkeit.

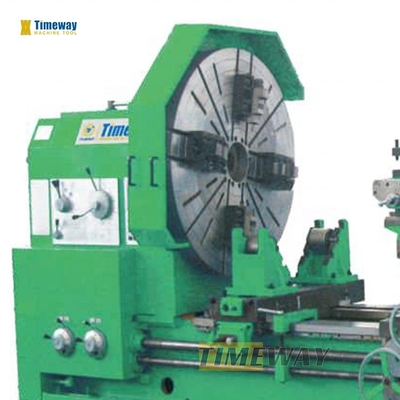

4.Die Getriebe im Kopfstück werden gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.
Der Spindel hat eine geringe Temperaturerhöhung, eine geringe thermische Verformung und eine hohe Präzision, wodurch die Genauigkeit des Spindels während des langfristigen Betriebs relativ stabil bleibt.
5Der Durchlöcherdurchmesser der Spindel beträgt 100 mm. Die Spindel hat einen Anschlusstyp von A2-15 Spindelnase, so dass die Auslaufgenauigkeit der Spindel besser ist.

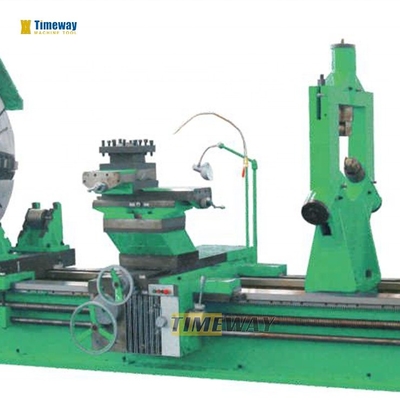

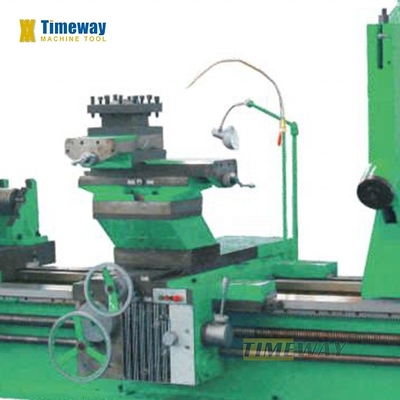

6.Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen gedreht werden.
7Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 Rpm mit 33 Drehzahlen.
8.Die Maschine ist eine schwere Maschine mit einer maximalen Ladekapazität von 16 Tonnen, optional kann 20 Tonnen sein, nimmt breite rechteckige Führungsschienen mit guter Stabilität und Steifigkeit an, die Bettbreite beträgt 1100 mm.

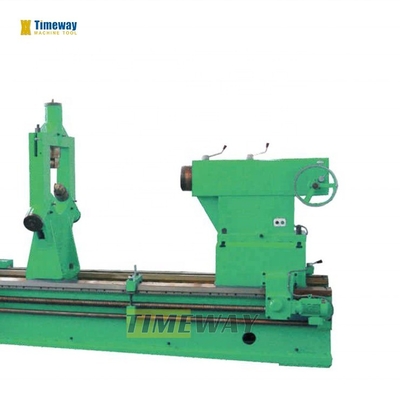

9Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
10.Das Werkzeugmaschinenstandard mit elektrischem beweglichen Heckstock ausgestattet, reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung
1.Diese Reihe horizontale Drehmaschine eignet sich für die Verarbeitung von großen Teilen von Gießwerk, Stahl und Nichteisenmetallen.Langweilen und Nisten, und kann verschiedene innere und äußere Fäden wie Metrik, Zoll, Modul und Durchmesser drehen.
2.Die Maschine ist massiv gebaut, starker in der Steifigkeit, hohe Leistung, breite Geschwindigkeitsspanne, und in der Lage, hohe Geschwindigkeit und leistungsfähige Schneiden; Wenn fertig, ist der Rundheitsfehler nicht mehr als 0,015 mm,der Zylindergradfehler beträgt nicht mehr als 0.05 mm in der Messlänge von 300 mm.
3Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Leitgleise nimmt eine
Schleifverfahren mit mittlerer Frequenzlöschung: Auf der Gleitleitfläche wird die Anti-Crawling-Leitplatte-Technologie angewendet.und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient sind in einem optimalen Zustand, wodurch das Auftreten von niedriggeschwindigem Krabbeln vermieden wird. Das Maschinenspindellager verwendet bekannte Markenprodukte.Die Spindelbox nimmt eine symmetrische Struktur an, um die thermische Verformung einheitlich zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden- zur Verringerung der thermischen Verformung wird der Kopf mit einem Ölbad-Zyklus geschmiert.Verbesserung der Genauigkeit und Steifigkeit.
4.Die Getriebe im Kopfstück werden gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.
Der Spindel hat eine geringe Temperaturerhöhung, eine geringe thermische Verformung und eine hohe Präzision, wodurch die Genauigkeit des Spindels während des langfristigen Betriebs relativ stabil bleibt.
5Der Durchlöcherdurchmesser der Spindel beträgt 100 mm. Die Spindel hat einen Anschlusstyp von A2-15 Spindelnase, so dass die Auslaufgenauigkeit der Spindel besser ist.
6.Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen gedreht werden.
7Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 Rpm mit 33 Drehzahlen.
8.Die Maschine ist eine schwere Maschine mit einer maximalen Ladekapazität von 16 Tonnen, optional kann 20 Tonnen sein, nimmt breite rechteckige Führungsschienen mit guter Stabilität und Steifigkeit an, die Bettbreite beträgt 1100 mm.
9Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
10.Das Werkzeugmaschinenstandard mit elektrischem beweglichen Heckstock ausgestattet, reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung
Spezifikationen | Einheit | AL-1800 |
Schwing übers Bett. | mm | 1800 |
Schwenken Sie den Wagen um | mm | 1450 |
Max. Länge des Werkstücks | mm | Der Wert der Verpackung ist zu berücksichtigen, wenn die Verpackung in einem anderen Mitgliedstaat erfolgt. |
Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800 |
Durchmesser der Führungsstraße | mm | 1100 |
Max. Gewicht des Werkstücks | t | 16 |
Spindelnase | - | A2 bis 15 |
Spindelbohrung | mm | 100 |
Spindelloch | - | Metrik 140 |
Spindelgeschwindigkeitsbereich | r/min | Vorwort: 3.15-315, Umkehrung: 3.5-291 |
Anzahl der Spindeldrehzahlen | Schritte | Vorwort: 21, Umkehrung: 12 |
Längs- und Querschnitt | Arten | 56 |
Futter pro Umdrehung | mm/r | Längenlänge:0.1-12, Kreuz:0.05-6, oberer Werkzeugposten: 0.025-3 |
Nummer und Reichweite des metrischen Garns | mm | 1-120 (44) |
Nr. und Reichweite der Zollfäden | TPI | 28-1/4 (31) |
Nummer und Reichweite des Modulfaden | MP | 0.5-60 (45) |
Nr. und Bereich der Durchschnittsfäden | DP | 1/2 bis 56 (38) |
Abstand zwischen Spindel und Werkzeugfläche | mm | 53 |
Schwingungsbereich des Werkzeugpfosten | - Nein. | ± 90 |
Max. Fahrt des Querrutsches | mm | 900 |
Max. Fahrt der oberen Rutsche | mm | 360 |
Abschnitt der Werkzeughalte | mm | 50x50 |
Beförderung von Werkzeugposten (pro Dreh der Zifferblätter) | mm | 0.05 |
Diäten aus Schwanzfeder | mm | 260 |
Reisen der Schwanzfeder | mm | 300 |
Verstärktes Loch aus Schwanzfeder | - | Metrische 80 |
Hauptmotorleistung | kW | 30 |
Länge | mm | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
Breite | mm | 2330 |
Größe | mm | 2480 |
Standardzubehör: | Zusätzliche Zubehörteile: |
mit einer Breite von mehr als 20 mm, Ruhe und Ruhe. Totes Zentrum, 4- Werkzeugstation, Kühlsystem, Arbeitsleuchte, Elektrische Bewegung Rückenstock, Werkzeuge und Werkzeugkasten, Ausgleichs-Keil und Schrauben, Betriebsanleitung (englisch) | Gesichtsplatte, DRO mit 2 oder 3 Achsen, Chuck ist ein Wachmann. Werkzeugpfosten-Schutz, Hinterer Spritzschutz, mit einer Breite von mehr als 20 mm, Schleifanlage |
