>> 2/3-Achsen-Digitallese (DRO) ist verfügbar.
Der Chuck Guard ist verfügbar.
 |

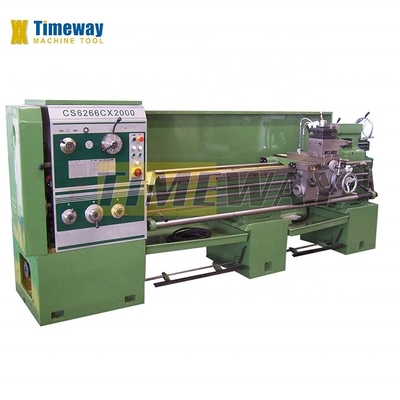

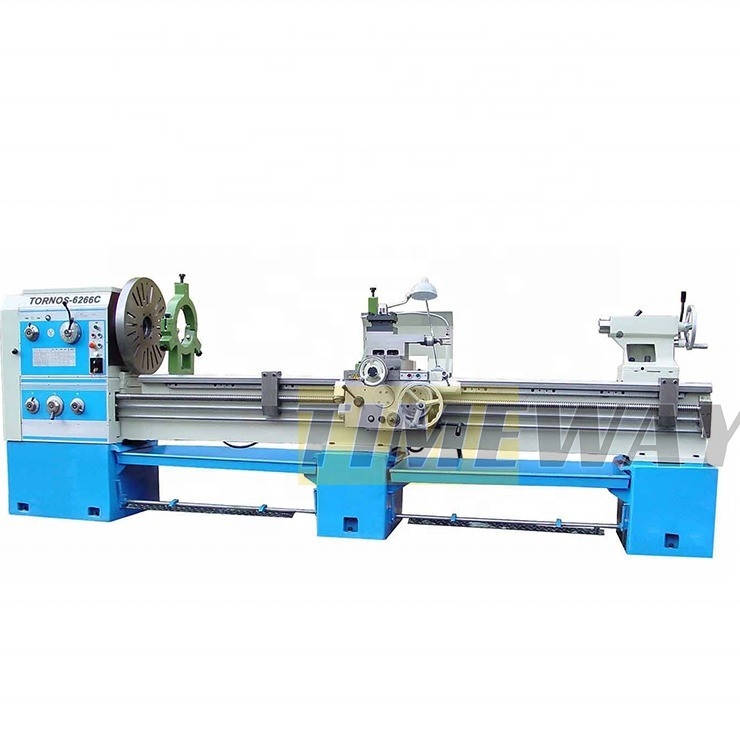

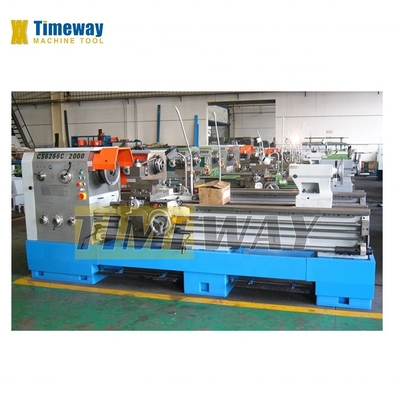

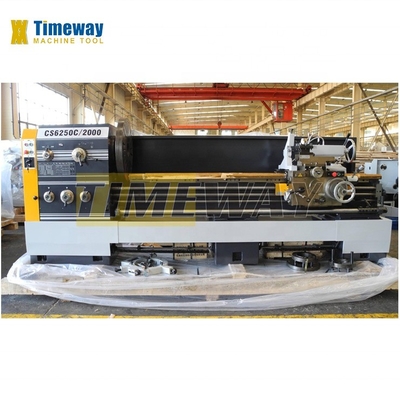

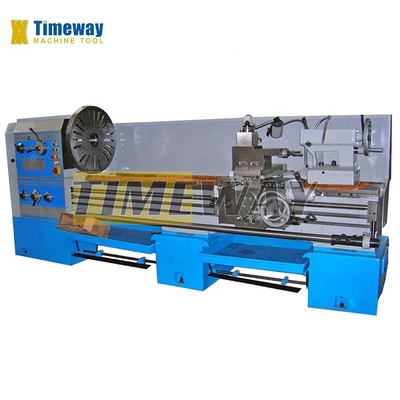

Tornos Reinmetall-Gap-Bett konventionelle Drehmaschine 3700 KG Gewicht 200V-480V Spannung
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC, TIMEWAY |
| Modellnummer: | TORNOS-6280C/3000 ist für die |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $17,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (fumigierbar) |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 3000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 30 - 1400 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Breite des Betts (mm): | 400 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 7.5 |
| Spannung: | 200 V bis 480 V | Abmessungen (L*W*H): | als Modell |
| Gewicht (Kg): | 3700KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Drehmaschinen: | Horizontale Flachbett-Universalspaltbettdrehmaschine |
| Max. Swing Diameter: | 800 mm | Max. Schwingen über Wagen: | 560 mm |
| Max. Swing in Gap: | 1000 mm | Wirkliche Spaltlänge: | 210mm |
| Breite des Betts: | 400 mm | Abschnitt des Drehwerkzeugs: | 25X25MM |
| Spindeltonner: | Morse Nr.6 | Hauptmotorleistung: | 7.5 kW |
| Farbe der Drehmaschine: | Nach Kundenwunsch | Die Situation: | Neues |
| Anwendbare Branchen: | Hotels, Bekleidungsgeschäfte, Baumaterialgeschäfte, Maschinenreparaturwerkstätten, Produktionsstätte | Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Mexiko, Russland, Spanien, Kolumbien, Algerien, Rumänien, Südafri |
| Kernkomponenten: | Lager, Pumpe, Gang, Motor, Getriebe | Max. Drehlänge (mm): | 2950 Millimeter |
| Jahr: | 2021,06 | Spindelbohrung ((mm): | 105 |
| Hafen: | China alle Häfen | ||
Produkt-Beschreibung
Beschreibung der Produkte
3er-Kiefer-Rückschlag | Wohnzentrum |
4er-Kiefer-Rohr | Verstärktes Drehgerät |
Gesichtsplatte | Bohrschlauch |
Totes Zentrum | Schnellwechselwerkzeughalter |
Drehverfolgungsschiene | Digitale Ablesung in 2/3-Achsen |
Schutz gegen Spritzen | Abdeckung |
Ölpistolen | Abdeckung der Schraube |
Arbeitsleuchte | Deckel für Werkzeugpfosten |
Kühlsystem | Fahrplatte |
Stetige Ruhe | |
Folgen Sie der Ruhe | |
Wechseln | |
Verringerungshülle | |
Fußbremse | |
Schrauben für Grundbauten | |
Werkzeugbox und Werkzeuge | |
Betriebsanleitung |
Spezifikation | Einheit | TORNOS-6250C | TORNOS-6266C | TORNOS-6280C |
Max. Schwenken Sie sich übers Bett. | mm | 500 | 660 | 800 |
Max. Schwenken über Kreuzrutsche | mm | 300 | 420 | 560 |
Max. Schwenke über die Lücke. | mm | 710 | 870 | 1000 |
Abstandslänge | mm | 240 | 240 | 240 |
Abstand zwischen den Zentren | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. Drehlänge | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelbohrung | mm | Φ105 | Φ105 | Φ105 |
Spindelverstärker | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Spindelnase | - | ISO 702/II Nr.8 | ISO 702/II Nr.8 | ISO 702/II Nr.8 |
Drehzahlbereich der Spindel (Schritte) | Umdrehungen pro Minute | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
Spitzenrutschfahrt | mm | 145 | 145 | 145 |
Kreuzrutschfahrt | mm | 320 | 310 | 320 |
Größe des Werkzeugbereichs | mm | 25x25 | 25x25 | 25x25 |
X-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 |
Z-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 50 Hz: vier.560 Hz: 5.4 | 50 Hz:4.560 Hz: 5.4 | 50 Hz: vier.560 Hz: 5.4 |
X-Achsen-Zufuhrbereich | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Z-Achsenzufuhrbereich | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Metrische Fäden (Arten) | mm | 1 bis 14 (22) | 1 bis 14 (22) | 1 bis 14 (22) |
Inch-Gehäuse (Arten) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Modulfäden (Arten) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Durchmesser von Gewinden (Arten) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Durchmesser der Schwanzfeder | mm | Φ75 | Φ75 | Φ90 |
Schwanzfederfeder | mm | 150 | 150 | 150 |
Schwanzfederfeder | - | MT5 | MT5 | MT5 |
Hauptmotorleistung | kW | 7.5 | 7.5 | 7.5 |
Schnellzufuhrmotorleistung | kW | 0.3 | 0.3 | 0.3 |
Motorleistung der Kühlmittelpumpe | kW | 0.12 | 0.12 | 0.12 |
Maschinenlänge | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3665/4665 |
Maschinenbreite | mm | 975 | 975 | 1340 |
Maschinenhöhe | mm | 1270 | 1450 | 1490 |
Maschinengewicht | Weigerung | Die in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 1370/2013 übermittelt. | 2150/2200/2400/2600/3000 | 3300/3700 |
Maschinendetails
Die Reihe der Spaltbettendrehmaschine eignet sich für alle Arten von Dreharbeiten, wie z. B. interne und externe Drehmaschinen, Spanndrehmaschinen und andere Drehteile, Enddrehmaschinen,auch drehen alle Arten von gewöhnlichen Faden: Inch, Metric, Module und D.P.; Bohrungen, Reaming, Tappen und Groove Broaching.
Ich bin nicht derjenige, der das Problem hat.
>> Standard 3- Kiefer Drehmaschine Schleuder, schnell Klemmen Werkstück;
Ich bin nicht derjenige, der das Problem hat.
>> Das Bett mit Rippen ist aus hochwertigem Gusseisen;
>> Die Leitungsleitungen sind gehärtet und gemahlen, und die Härte beträgt bis zu HRC52;
Ich bin nicht derjenige, der das Problem hat.
>> Automatische Zufuhr und schnelle Zufuhr an der X/Z-Achse durch einen Griff.
>> Typ USA, Typ EUROPE,italienischer TypSchnellwechselwerkzeugstellen zur Auswahl;
Ich bin nicht derjenige, der das Problem hat.
>> Für die Flachbettdrehmaschine sind eine stetige Ruhe und eine Nachruhe standardmäßig vorhanden.
>> Die manuelle Schwanzstange kann sich schnell verriegeln und lösen.
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Horizontale Drehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Horizontaldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
