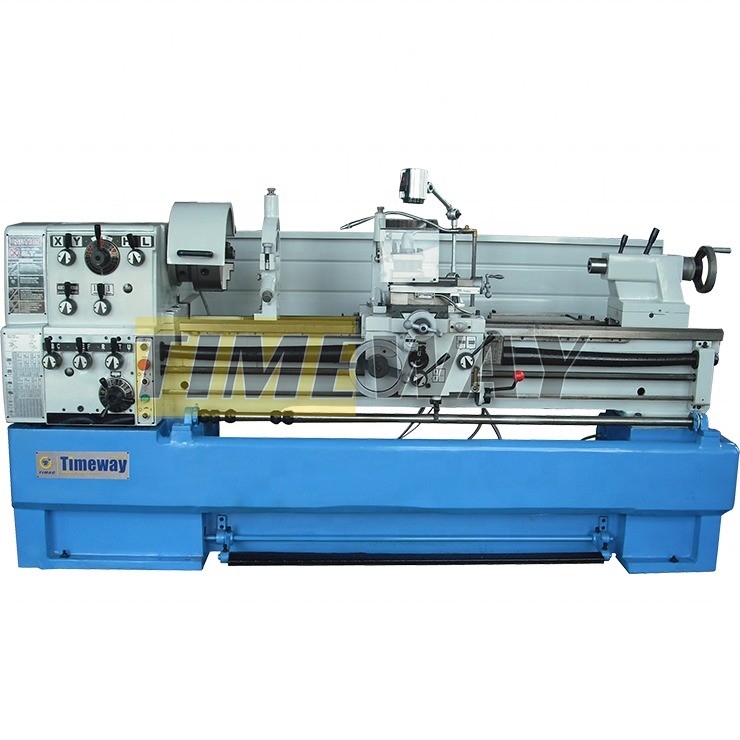

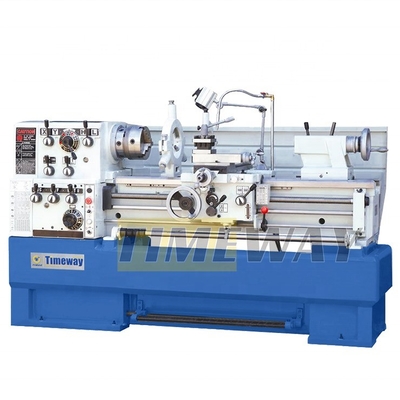

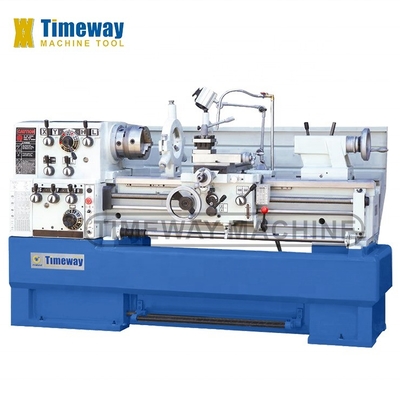

Präzisions-Gap-Bed-Drehmaschine für Metall Timeway CL-460 CNC-Normaldrehmaschine in Bekleidungsgeschäften
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $11,000.00/sets 1-2 sets |
| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 1500 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 25 - 2000 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Petit | Breite des Betts (mm): | 300 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 5.5 |
| Spannung: | Bei der Verwendung von elektrischen Geräten | Abmessungen (L*W*H): | 2750x1080x1370 mm |
| Gewicht (Kg): | 1810 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Einfache Bedienung | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Normal |
| Automatische Einstufung: | Halbautomatisch | Maschinentyp: | Maschinen und Apparate für die Herstellung von Schraubmaschinen |
| Farbe der Maschine: | angepasst | Präzision: | Klasse IT6 |
| Spindeltonner: | MT6 | Spindel-Nase: | D1-6 |
| Spindelgeschwindigkeit: | 25-2000 (12 Schritte) | Durchmesser der Schwanzfeder: | 60 mm |
| Schwanzstrümpfe: | 130 mm | Die Situation: | Neues |
| Spindelbohrung ((mm): | 58 | Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Landwirtschaftsbetriebe, Hei |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, Spanien, Algerien, Rumän | Kernkomponenten: | Lager, Gang, Motor |
| Max. Drehlänge (mm): | 1500 mm | Jahr: | 2021 |
| Hafen: | Hafen von Shanghai | ||
Produkt-Beschreibung
Beschreibung der Produkte
3er-Kiefer-Rückschlag | Wohnzentrum |
4er-Kiefer-Rohr | Verstärktes Drehgerät |
Gesichtsplatte | Bohrschlauch |
Tode Zentren | Schnellwechselwerkzeughalter |
Drehverfolgungsschiene | Digitale Ablesung in 2/3-Achsen |
Schutz gegen Spritzen | Abdeckung |
Ölpistolen | Abdeckung der Schraube |
Arbeitsleuchte | Deckel für Werkzeugpfosten |
Kühlsystem | Fahrplatte |
Stetige Ruhe | |
Folgen Sie der Ruhe | |
Wechseln | |
Verringerungshülle | |
Fußbremse | |
Schrauben für Grundbauten | |
Werkzeugbox und Werkzeuge | |
Betriebsanleitung |
Spezifikation | Einheit | CL-410 | CL-460 |
Max. Schwenken Sie sich übers Bett. | mm | 410 | 460 |
Max. Schwenken über Kreuzrutsche | mm | 220 | 270 |
Max. Schwenke über die Lücke. | mm | 640 | 690 |
Abstand zwischen den Zentren | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
Abstandslänge | mm | 165 | 165 |
Breite des Betts | mm | 300 | 300 |
Spindelnase | - | D1 bis 6 | D1 bis 6 |
Spindelbohrung | mm | 58 | 58 |
Spindelverstärker | - | USE-Betrieb | USE-Betrieb |
Drehzahlbereich der Spindel (Schritte) | Umdrehungen pro Minute | 25 bis 2000 (12) | 25 bis 2000 (12) |
Spitzenrutschfahrt | mm | 128 | 128 |
Kreuzrutschfahrt | mm | 285 | 285 |
Größe des Werkzeugbereichs | mm | 25x25 | 25x25 |
Schraubschrauber | - | 40x4T.P.I. oder Abstand 6 mm | 40x4T.P.I. oder Abstand 6 mm |
Längsschnitt-Zufuhrbereich | mm/Umsatz | 0.031-1.7 (42) | 0.031-1.7 (42) |
Kreuzzufuhrbereich | mm/Umsatz | 0.014-0.784 (42) | 0.014-0.784 (42) |
Metrische Fäden (Arten) | mm | 0.1-14 (41) | 0.1-14 (41) |
Inch-Gehäuse (Arten) | TPI | 2-112 (60) | 2-112 (60) |
Durchmesser von Gewinden (Arten) | DP | 4-112 (50) | 4-112 (50) |
Modulfäden (Arten) | MP | 0.1-7 (34) | 0.1-7 (34) |
Durchmesser der Schwanzfeder | mm | 60 | 60 |
Schwanzfederfeder | mm | 130 | 130 |
Schwanzfederfeder | - | MT4 | MT4 |
Hauptmotorleistung | kW | 5.5 | 5.5 |
Kühlmittelpumpenleistung | kW | 0.1 | 0.1 |
Maschinendimensionen (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 |
Verpackungsgröße (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 |
Nettogewicht | Weigerung | 1580/1745/1900 | 1645/1810/1965 |
Bruttogewicht | Weigerung | 1844/2049/2229 | 1910/2115/2295 |
Maschinendetails
Maschinenmerkmale:
Diese Reihe universeller Drehmaschinen ist ein fantastisches Modell für kleine bis mittlere Drehwerke.Stetig und folgen Sie der RuheDas Modell kann auch mit einem 2- oder 3-Achsen-Digitallesegerät ausgestattet werden, um die unproduktive Zeit zu verkürzen.
Induktiv gehärtetes, poliertes graues Gusseisenmaschinenbett.
Die elektromechanische Fußbremse reduziert die Stillstandszeiten erheblich.
Modernste Spindellager mit hochwertigen Kugellagern.
Einfache, reibungslose und präzise einstellbare Geschwindigkeits- und Zuführungseinstellungen.
Verhärtetes, poliertes Zahnrad und -welle, auch in der Einheit der Zubereitungsgeräte.
Zentral gelegene, logische Schalter für Zufuhren und Schrauben mit Schraubschraubern und Zufuhrstäben.

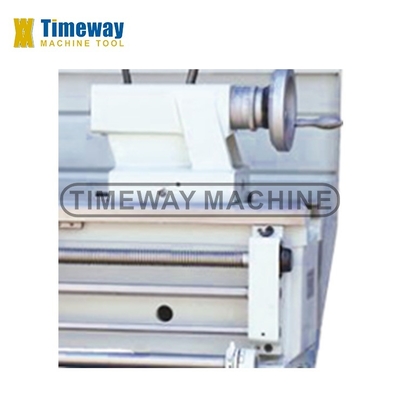

Einstellbarer Rückenstock für die Konische Drehung, Handrad mit einstellbarer Skala ((0,02mm).
Die abnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit einem großen Durchmesser.
Die Ausrüstung für den Kopf ist aus hochwertigem Stahlgelenk hergestellt und über HRC 50 gehärtet.
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Horizontale Drehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Horizontaldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
