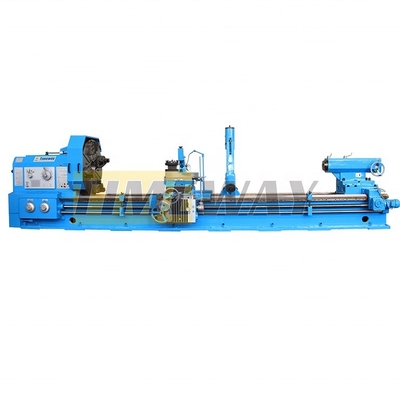

Schrittlose Spindelgeschwindigkeit Schwerlastdrehmaschine für Präzisionsbearbeitungsanwendungen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | Die Daten sind in der Tabelle 1 aufgeführt. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $300,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 5 Sätze/Sätze pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 5000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0.8 - 160 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1600 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 75 |
| Spannung: | 220V-460V | Abmessungen (L*W*H): | 1577 x 2479 x 2280 mm |
| Gewicht (Kg): | 28000 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Neues Produkt 2020 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Normal |
| Automatische Einstufung: | Halbautomatisch | Spindelgeschwindigkeitsschritte: | stepless |
| Farbe: | Blau-weiß oder andere | Max. Swing Diameter: | 1600 mm |
| Durchmesser der Schachtel: | 1600 mm | Ladekapazität: | 25/32/40 Tonnen |
| Arbeitsgenauigkeit: | IT6 | Rundung: | 0.01 mm |
| Spindel-Bohrung: | 75 mm | Die Situation: | Neues |
| Anwendbare Branchen: | Hotels, Kleidergeschäfte, Baumaterial-Geschäfte, Maschinerie-Reparaturwerkstätten, Produktionsanlage | Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Mexiko, Spanien, Rumänien, Südafrika, Australien |
| Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter | Spindelbohrung ((mm): | 75 |
| Max. Drehlänge (mm): | 4800 mm | Jahr: | 2021 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
Diese Paralleldrehmaschine ist eine Universaldrehmaschine mit einer Tragfähigkeit von 25/32/40 Tonnen,
Nach Verwendung von Rollenunterstützung und stetiger Ruhe ist die Tragfähigkeit von 40 t. Geeignet für Werkzeuge aus Hochgeschwindigkeitsstahl und hartlegiertem Stahl.mit einer Breite von nicht mehr als 50 mm,, Drehring, Endfläche, Schlitze, Schneiden, Die Bohrung, die inneren und äußeren Zapfen der Ruten und die Verwendung des oberen Werkzeughalters (über das Hängwerk) für das Drehen verschiedener
mit einer Länge von weniger als 600 mm.
1.Die Drehmaschine ist eine integrierte dreieckige, rechteckige, boxförmige Schienenstruktur, die in einmaligem Gießen mit hochwertigem Gusseisen (HT300) gegossen wird.die Breite der Führungsschiene beträgt 1600 mmDie Steifigkeit beträgt
Die Präzisionsschleifen durch importierte Führungsschleifmaschinen sorgen für eine lange Lebensdauer, hohe Präzision und eine gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 kW Gleichstrommotor angetrieben.22.2, 3 Schritte Drehzahlwechsel, und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200Die Spindel erhält einen stufenlosen Drehzahlregelungsbereich von 0,8 bis 160 R/min.
3.Das Zuführungssystem ist mit dem Hauptantrieb durch den Lichtstab verbunden, so dass die Zuführung direkt mit der Spindelgeschwindigkeit zusammenhängt und die Zuführungsgeschwindigkeit bequem zu wählen ist.
4Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
5.Die parallele Drehmaschine mit elektrischem beweglichen Heckstock reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung.
6.Die Paralleldrehmaschine liefert zwei Arten von Mittelrahmen, nämlich einen geschlossenen Mittelrahmen und einen offenen Mittelrahmen.
7.Zwei Reihen von hochpräzisen Racks sind vor und hinter der Maschine installiert, die vorderen Racks treibt die Wagenzufuhr, um Drehtraht zu realisieren,und die hintere Reihe von Regalen treibt den Heckstock für die motorisierte Bewegung.
8Hohe Steifigkeit und hohe Präzision der Spindel: Das Spindellager der Werkzeugmaschine verwendet inländische Produkte bekannter Marken.Die Spindelbox nimmt eine symmetrische Struktur an, um die thermische Verformung einheitlich zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden. Um die thermische Verformung zu verringern, wird der Kopf mit einem Ölbad geschmiert.Die gut montierte Spindel hat die Eigenschaften eines niedrigen Temperaturanstiegs, geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit beibehält.
Nach Verwendung von Rollenunterstützung und stetiger Ruhe ist die Tragfähigkeit von 40 t. Geeignet für Werkzeuge aus Hochgeschwindigkeitsstahl und hartlegiertem Stahl.mit einer Breite von nicht mehr als 50 mm,, Drehring, Endfläche, Schlitze, Schneiden, Die Bohrung, die inneren und äußeren Zapfen der Ruten und die Verwendung des oberen Werkzeughalters (über das Hängwerk) für das Drehen verschiedener
mit einer Länge von weniger als 600 mm.
1.Die Drehmaschine ist eine integrierte dreieckige, rechteckige, boxförmige Schienenstruktur, die in einmaligem Gießen mit hochwertigem Gusseisen (HT300) gegossen wird.die Breite der Führungsschiene beträgt 1600 mmDie Steifigkeit beträgt
Die Präzisionsschleifen durch importierte Führungsschleifmaschinen sorgen für eine lange Lebensdauer, hohe Präzision und eine gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 kW Gleichstrommotor angetrieben.22.2, 3 Schritte Drehzahlwechsel, und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200Die Spindel erhält einen stufenlosen Drehzahlregelungsbereich von 0,8 bis 160 R/min.
3.Das Zuführungssystem ist mit dem Hauptantrieb durch den Lichtstab verbunden, so dass die Zuführung direkt mit der Spindelgeschwindigkeit zusammenhängt und die Zuführungsgeschwindigkeit bequem zu wählen ist.
4Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
5.Die parallele Drehmaschine mit elektrischem beweglichen Heckstock reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung.
6.Die Paralleldrehmaschine liefert zwei Arten von Mittelrahmen, nämlich einen geschlossenen Mittelrahmen und einen offenen Mittelrahmen.
7.Zwei Reihen von hochpräzisen Racks sind vor und hinter der Maschine installiert, die vorderen Racks treibt die Wagenzufuhr, um Drehtraht zu realisieren,und die hintere Reihe von Regalen treibt den Heckstock für die motorisierte Bewegung.
8Hohe Steifigkeit und hohe Präzision der Spindel: Das Spindellager der Werkzeugmaschine verwendet inländische Produkte bekannter Marken.Die Spindelbox nimmt eine symmetrische Struktur an, um die thermische Verformung einheitlich zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden. Um die thermische Verformung zu verringern, wird der Kopf mit einem Ölbad geschmiert.Die gut montierte Spindel hat die Eigenschaften eines niedrigen Temperaturanstiegs, geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit beibehält.
· 4 Kiefer-Schwerlast-unabhängige Schleuder · Stetige Ruhe (über 3 Meter Länge) · Folgen Sie der Ruhezeit (über 3 Meter Länge) · Elektrisch bewegliche Schwanzstange · Totes Zentrum des Schwanzbestandes · 4-Stations-Werkzeugposten · Kühlsystem · Arbeitsleuchte · Werkzeuge und Werkzeugkasten · Ausgleichswinkel und Schrauben Betriebsanleitung (englisch) | · 2- oder 3-Achsen-Digitalanzeiger · Schlauchschutz · Schutz für Werkzeugpfosten · Hinterer Spritzschutz · Schnell wechselnde Werkzeugpfosten · Schleifbefestigung |
Spezifikation | Einheit | AL-1600H |
Max. Schwenken Sie sich übers Bett. | mm | 1600 |
Max. Schwenken über Kreuzrutsche | mm | 1250 |
Abstand zwischen den Zentren | mm | 3000 bis 20.000 |
Max. Drehmoment des Schubs | N.m. | 80000 |
Breite des Betts | mm | 1600 (drei Schiebebahnen) |
Ladekapazität | Tonnen | 32 |
Spindelverstärker | - | 75° |
Durchmesser der Schachtel | mm | 1600 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 0.8-160 (Schrittlos) |
Längsschnittbereich | mm | 0.125-48 (18) |
Bereich der Kreuzzufuhr | mm | 0.063-24 (18) |
Metrische Schleife | mm | 2 bis 40 |
Zentimetergroßer Faden | TPI | 1 bis 14 |
Modulfaden | MP | 1.5 bis 20 |
Max. Fahrt des Querrutsches | mm | 725 |
Max. Fahrt der oberen Rutsche | mm | 600 |
Abschnitt der Werkzeughalte | mm | 70x70 |
Durchmesser der Schwanzfeder | mm | 300 |
Schwanzfederfeder | mm | 300 |
Schwanzfederfeder | - | 100, 1:7 |
Geschwindigkeit der schnellen Zufuhr | mm/min | 3000 |
Schnellzuführgeschwindigkeit der Schwanzfeder | mm/min | 664 |
Hauptmotorleistung | kW | 75 |
Maschinenlänge | mm | 13577 bis 21577 |
Maschinenbreite | mm | 2479 |
Maschinenhöhe | mm | 2280 |
Maschinendetails
Spindelbox:
Für riesige Drehmaschinen, die Spindel durch Loch Durchmesser 85 mm, Box Split-Struktur, hohe Kontaktsteifigkeit; Die Spindel mit Front
und Rückenstütze zwei-Punkte-Hilfe mechanische Struktur, so dass die großen Drehmaschinen radialen Auslauf und axiale Auslauf, hohe
Hochfrequente Löschung und Präzisionsschleifen von Getrieben, hohe Präzision, reibungsloser Betrieb, geringer Lärm.
und Rückenstütze zwei-Punkte-Hilfe mechanische Struktur, so dass die großen Drehmaschinen radialen Auslauf und axiale Auslauf, hohe
Hochfrequente Löschung und Präzisionsschleifen von Getrieben, hohe Präzision, reibungsloser Betrieb, geringer Lärm.
Warum Sie uns wählen
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
