>2/3-Achsen-Digitallese (DRO) ist verfügbar.
> Chuck Guard ist verfügbar.
 |

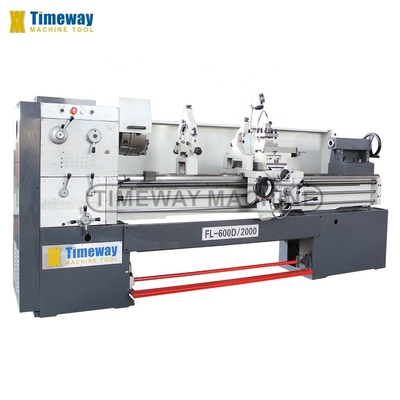

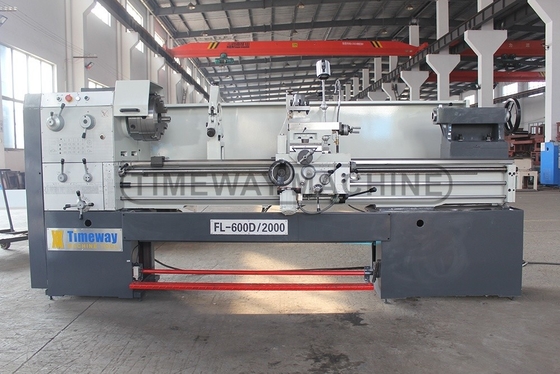

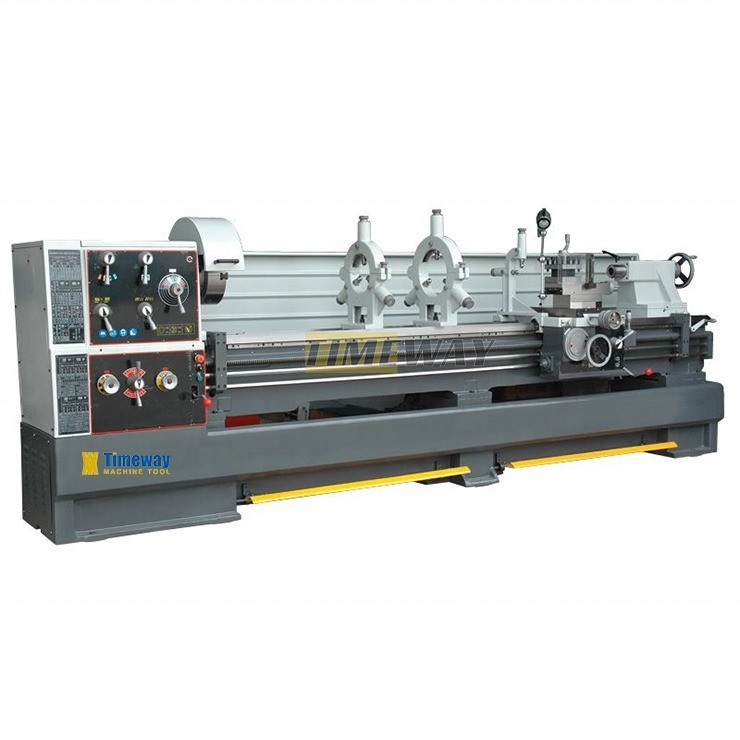

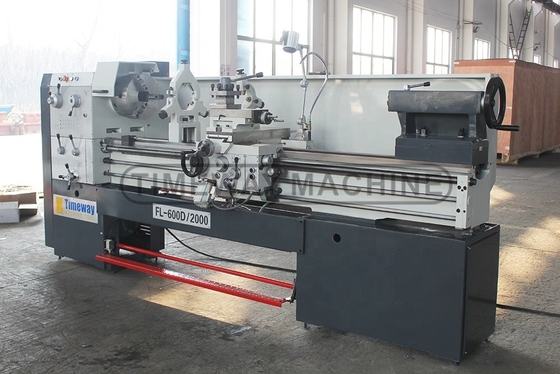

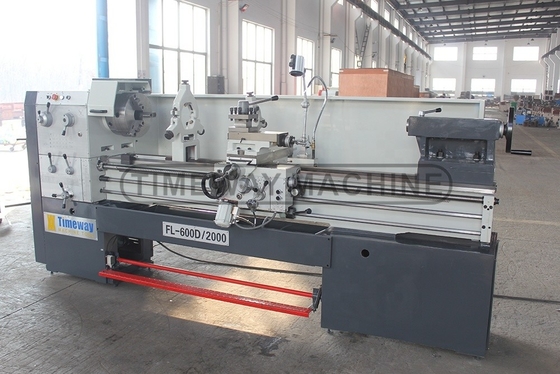

600 mm Swing FL-Serie Schwerlast-Gap-Bed Drehmaschine Horizontale Metalldrehmaschinen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC, TIMEWAY |
| Modellnummer: | FL-600D/2000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $12,000.00/sets 1-1 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 2000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 20 - 1200 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 330 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 5.5 |
| Spannung: | 220 V bis 480 V | Abmessungen (L*W*H): | 3450 x 1150 x 1750 mm |
| Gewicht (Kg): | 2100 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Automatisch | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Normal |
| Maximumspitzenhöhe: | 600 mm | Planschlitten Max. Swing Over: | 360mm |
| Max, sing über die Lücke.: | 730 mm | Spaltbreite: | 260 mm |
| Werkzeugposten: | Manuelle 4-Stations-Werkzeugstelle | Max. Werkzeugschaufelgröße: | 25X25MM |
| Mitten überholen: | 1000/1500/2000/3000mm | Maschinenstil: | Handdrehmaschine mit flachem Horizontalbett |
| Farbe der Maschine: | Zusätzlich | Die Situation: | Neues |
| Spindelbohrung ((mm): | 103 | Anwendbare Branchen: | Bekleidungsgeschäfte, Restaurants, Haushaltsgeschäfte, Einzelhandel, Lebensmittelgeschäfte, Bauarbei |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Brasilien, Mexiko, Russland, Spanien, Marokko, Chile, Kolumbien, | Kernkomponenten: | Lager, Pumpe, Gang, Motor, Getriebe |
| Max. Drehlänge (mm): | 1850 mm | Jahr: | 2021 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
3er-Kiefer-Rückschlag | Wohnzentrum |
4er-Kiefer-Rohr | Verstärktes Drehgerät |
Gesichtsplatte | Bohrschlauch |
Tode Zentren | Schnellwechselwerkzeughalter |
Drehverfolgungsschiene | Digitale Ablesung in 2/3-Achsen |
Schutz gegen Spritzen | Abdeckung |
Ölpistolen | Abdeckung der Schraube |
Arbeitsleuchte | Deckel für Werkzeugpfosten |
Kühlsystem | Fahrplatte |
Stetige Ruhe | |
Folgen Sie der Ruhe | |
Wechseln | |
Verringerungshülle | |
Fußbremse | |
Schrauben für Grundbauten | |
Werkzeugbox und Werkzeuge | |
Betriebsanleitung |
Spezifikation | Einheit | FL-400D | FL-500D | FL-600D | FL-660D | |||||
Max. Schwenken Sie sich übers Bett. | mm | 400 | 500 | 600 | 660 | |||||
Max. Schwenken über Kreuzrutsche | mm | 225 | 325 | 360 | 420 | |||||
Max. Schwing in der Lücke. | mm | 530 | 630 | 730 | 790 | |||||
Wirkliche Länge der Lücke | mm | 260 | ||||||||
Abstand zur Mitte | mm | 1000/1500/2000/3000 | ||||||||
Breite des Betts | mm | 330 | ||||||||
Spindelloch | mm | 103 mm | ||||||||
Spindelnase | - | Einheitliche Kennzeichnung | ||||||||
Spindelverstärker | - | Metrische 115 mm | ||||||||
Drehzahl der Spindel | Umdrehungen pro Minute | 20-1200 (15 Schritte) | ||||||||
Metrischer Threadbereich | mm | 0.5-28mm (66Kinds) | ||||||||
Inch-Fädenbereich | T.P.I. | 1-56TPI (66 Arten) | ||||||||
Modul-Threadsbereich | M.P. | 0.5-3.5MP (33 Arten) | ||||||||
Durchmesser von Gewinden | D.P. | 8-56D.P. (33 Arten) | ||||||||
Längsschnitt-Zufuhrbereich | mm/Umsatz | 0.072-4.038 (66 Arten) | ||||||||
Kreuzzufuhrbereich | mm/Umsatz | 0.036-2.019 (66 Arten) | ||||||||
Max. Fahrt der oberen Rutsche | mm | 130 | ||||||||
Max. Fahrt des Querrutsches | mm | 300 | ||||||||
Max. Werkzeuggröße (W x H) | mm | 25 x 25 | ||||||||
Durchmesser der Schwanzhülse | mm | 65 | ||||||||
Schwanzbügel mit verjüngter Hülse | - | Morse 5 | ||||||||
Rückenstock-Sleeve-Reise | mm | 120 | ||||||||
Hauptmotor | kW | 5.5 (optional: 7.5) | ||||||||
Motorleistung der Kühlmittelpumpe | kW | 0.125 | 0.125 | 0.125 | 0.125 | |||||
Schnellfahrende Motorleistung | kW | 0.12 | 0.12 | 0.12 | 0.12 | |||||
Nettogewicht / Bruttogewicht | ||||||||||
1000 mm | Weigerung | 1600/2000 | 1650/2050 | 1750/2150 | 1850/2250 | |||||
1500 mm | Weigerung | 1800/2200 | 1850/2250 | 1950/2350 | 2050/2450 | |||||
2000 mm | Weigerung | 1950/2350 | 2000/2400 | 2100/2500 | 2200/2600 | |||||
3000 mm | Weigerung | 2100/2500 | 2150/2550 | 2250/2650 | 2350/2750 | |||||
Verpackungsgröße ((LxWxH)) | mm | 2450/2950/3450/4450 x 1150 x 1750 | ||||||||
Maschinendetails
Diese Reihe Drehmaschine ist ein berühmtes Modell für mittelgroße Drehwerke. Selbst seine grundlegende Konfiguration umfasst wichtige Zubehörteile, wie 3-Kiefer-Schläger, stetige Ruhe und folgen Ruhe, Wechsel von Zahnrädern, etc.,die Anwendung dieses Modells erheblich erhöhtZur Verkürzung der unproduktiven Zeit kann dieses Modell auch mit einem 2- oder 3-Achsen-Digitallesegerät ausgestattet werden.
Ich habe ihn nicht gesehen.
>Standard 3- Kiefer Drehmaschine, schnell Klemmen Werkstück;
Ich bin nicht derjenige, der das Problem hat.
> Das Bett mit Rippen besteht aus hochwertigem Gusseisen;
> Die Leitungsleitungen sind gehärtet und gemahlen und die Härte beträgt bis zu HRC52.
Ich habe ihn nicht gesehen.
>> Automatische Zufuhr und Schnellzufuhr auf der X/Z-Achse;
>> Typ USA, Typ EUROPE,italienischer TypSchnellwechselwerkzeugstellen zur Auswahl;
Ich bin nicht derjenige, der das Problem hat.
>> Die mechanische Drehmaschine bremst durch den Verschleißgurt, um die Spindel schnell zum Stillstand zu bringen.
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Horizontale Drehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Horizontaldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
