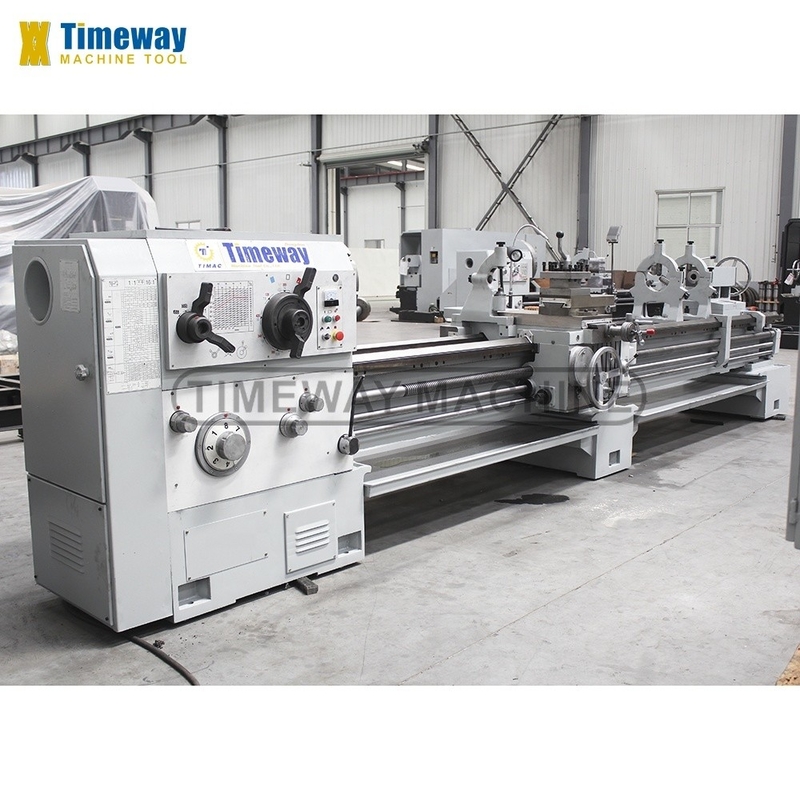

Schwere Werkstücke Schwere Bearbeitung 7355x1393x1537 mm Horizontale Drehmaschine
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO, CE |
| Modellnummer: | AL-630Bx5000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $62,000.00/sets 1-1 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 5000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 7.5 - 1000 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 550 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 11 |
| Spannung: | Ausgestopft | Abmessungen (L*W*H): | 7355x1393x1537 mm |
| Gewicht (Kg): | 7300 KILOGRAMM | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Farbe der Drehmaschine: | In der Reihenfolge |
| Funktion der Drehmaschine: | Schnitt von Drehteilen | Verarbeitung des Durchmessers: | 630 MILLIMETER |
| Durchmesser der Verarbeitung über dem Transport: | 350 mm | Kreuzschlag: | 440mm |
| Längsschlag: | 5000 Millimeter | Schnellzufuhrgeschwindigkeit: | 2000 mm/min |
| Längsgeschwindigkeit der schnellen Zufuhr: | 4000 mm/min | Metrische Gewinde schneiden: | 1-240 mm (50 Arten) |
| Schneiden von Zentimeterfäden: | 14-1 TPI (26 Arten) | Dienstleistungen nach dem Verkauf: | Online-Unterstützung, Videotechnischer Support |
| Nach Garantie-Service: | Videotechnischer Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort | Standort des örtlichen Dienstes: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Brasilien, Russland, Australien, Südafrika |
| Die Situation: | Neues | Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsbetriebe, Lebensm |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Russland, Südafrika, Australi | Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter |
| Spindelbohrung ((mm): | 100 | Max. Drehlänge (mm): | 4850 Millimeter |
| Jahr: | 2020 | Hafen: | Hafen von China |
Produkt-Beschreibung
| Horizontale Drehmaschine Riesige Parallele Schwere Drehmaschine ¢ AL-630Bx4000 ¢
|
| Schnitt der Außen- und Endoberfläche:
| Messgenauigkeit: |
|
|
|
| Standardzubehör:
| Zusätzliches Zubehör: |
|
|
|
| Technischer Parameter |
| Spezifikation | Einheit | AL-630B | Die Nummern sind folgende: | AL-940B |
| Max. Schwenken Sie sich übers Bett. | mm | 630 | 800 | 940 |
| Max. Schwenken Sie über den Wagen. | mm | 350 | 520 | 660 |
| Max. Länge des Werkstücks | mm | 750/1000/1500/2000/3000/4000/ Bei der Ausführung der Prüfungen werden die folgenden Angaben gemacht: | ||
| Max. Drehlänge | mm | 600/850/1350/1850/2850/3850 /4850/5850/6850/8850/9850 | ||
| Max. Schwing in der Lücke. | mm | 830 | 1000 | 1140 |
| Wirkliche Spaltbreite | mm | 300 | ||
| Breite des Bettes | mm | 550 | ||
| Spindelnase | - | C11 | ||
| Spindelbohrung | mm | 110 | ||
| Verstärker der Spindel | - | 1:20/120 | ||
| Spindelgeschwindigkeitsbereich | Umdrehungen pro Minute | 7.5-1000 | 6 bis 8 | |
| Anzahl der Drehzahl der Spindel | Arten | 18 Arten | ||
| Längsschnitt-Zufuhrbereich | mm/r | 64 Arten, 0,1-24.32 | ||
| Kreuzzufuhrbereich | mm/r | 64 Arten, 0,05 bis 12.16 | ||
| Schraubwinkel der Leadscrew | mm | 12 | ||
| Anzahl und Reichweite der metrischen Fäden | mm | 50 Arten, 1-240 | ||
| Anzahl und Reichweite der Zollfäden | T.P.I. | 26 Arten, 14-1 | ||
| Anzahl und Reichweite der Modulfäden | mm | 53 Arten, 0,5-120 | ||
| Anzahl und Reichweite der Durchmesserfäden | - Ich bin nicht der Richtige. | 24 Arten, 28 bis 1 | ||
| Schnelle Durchfahrgeschwindigkeit der Beförderung | mm/min | 4000 | ||
| Max. Fahrt des Querrutsches | mm | 440 | 540 | 570 |
| Max. Fahrt der oberen Rutsche | mm | 200 | ||
| Abschnitt der Werkzeughalte | mm | 32 | ||
| Durchmesser der Schwanzfeder | mm | 100 | ||
| Reisen der Schwanzfeder | mm | 250 | ||
| Färbung der Schwanzfeder | - | MT5 | ||
| Hauptmotorleistung | kW | 11 | ||
| Maschinenlänge | mm | 2958/3275/3725/4225/5225/6275/ 7355/8355/10275/12275/- | ||
| Maschinenbreite | mm | 1393 | 1473 | 1480 |
| Maschinenhöhe | mm | 1537 | 1622 | 1690 |
| Eigenschaften: |
Diese horizontalen Spaltbettdrehmaschinen eignen sich hauptsächlich zum Drehen von inneren und äußeren zylindrischen, konischen und anderen Schwingoberflächen sowie verschiedener metrischer, Zoll-, Modul- und diametrischer Schwingfaden..Sie können auch zum Abschließen von Ölgräben und Schlüsselanlagen verwendet werden.
1Die Seitenwand des Betts besteht aus Doppelrippenplatten und die Form der inneren Rippen besteht aus einer Kombination aus Box- und Schrägrippen.Die Präzision ist stabil.Und diese Drehmaschinen können mit starker Kraft schneiden.
2Auf der Vorlage befindet sich eine Einrichtung, die durch einen einzigen Hebel betrieben wird und zur schnellen Durchfahrt des Wagens verwendet wird.oder mit der Hand, alles nach Wahl des Benutzers.
3Die Sattelführung ist mit TSF weichen Verschleißbeständigen Materialien verklebt.
4. Auf Wunsch des Benutzers können wir die Drehmaschine mit einem automatischen Fütterungsmechanismus ausstatten.Es kann auch langen Spitzenfläche drehen.
| Maschinendetails: |
| Spindelbox:
Schwere horizontale Drehmaschinen haben eine breite Spindelgeschwindigkeit von 7,5-1000 Rpm mit 18 Schritten durch zwei Griffe. | |
| 4- Kiefer-unabhängiger Schalter:
Die Horizontal-Gap-Bett-Drehmaschine ist standardmäßig mit einem 3- Kiefer-Drehscheibe ausgestattet, der unabhängige 4-Kiefer-Drehscheibe ist optional. |
| Beförderung:
Kreuz- und Längsbewegung kann durch manuelle, automatische oder schnelle Zufuhr erfolgen. | |
| | Nach der Ruhezeit:
Die Spaltbett-Drehmaschine kann bei der Bearbeitung von dünnen und langen Teilen die Teile für mehr Genauigkeit unterstützen. |
| Rückenstock und feste Ruhe:
Standard-Hand-Schwanzstock, und bewegen Sie sich nach rechts und heben Sie durch das Getriebe und Rack. | |
| | Elektrische Schranke:
Ein elektrisches Schrank mit Hängemöglichkeiten macht die Drehmaschine kompakter und schöner. |
| Elektrische Komponenten:
Die Drehmaschine verwendet chinesische Elektrobauteile mit CE-Kennzeichen. Der Kunde wählt auch Schneider- oder Siemens-Bauteile.
| |
| Fertigmaschine: |
