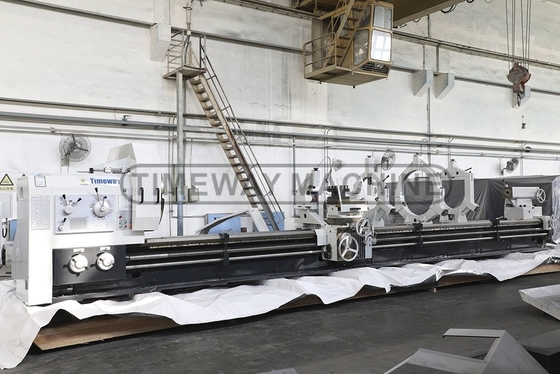

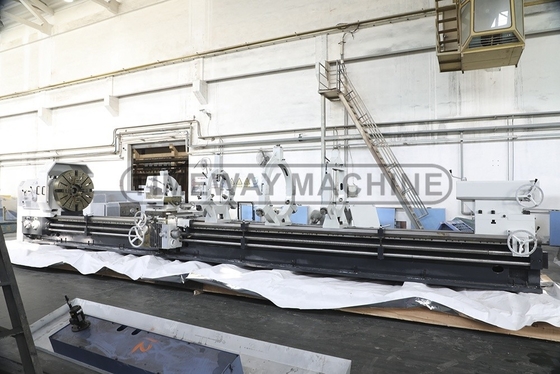

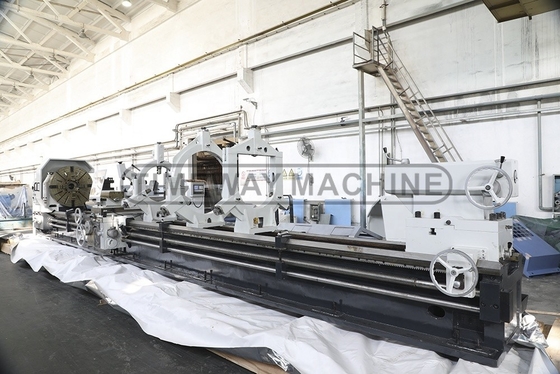

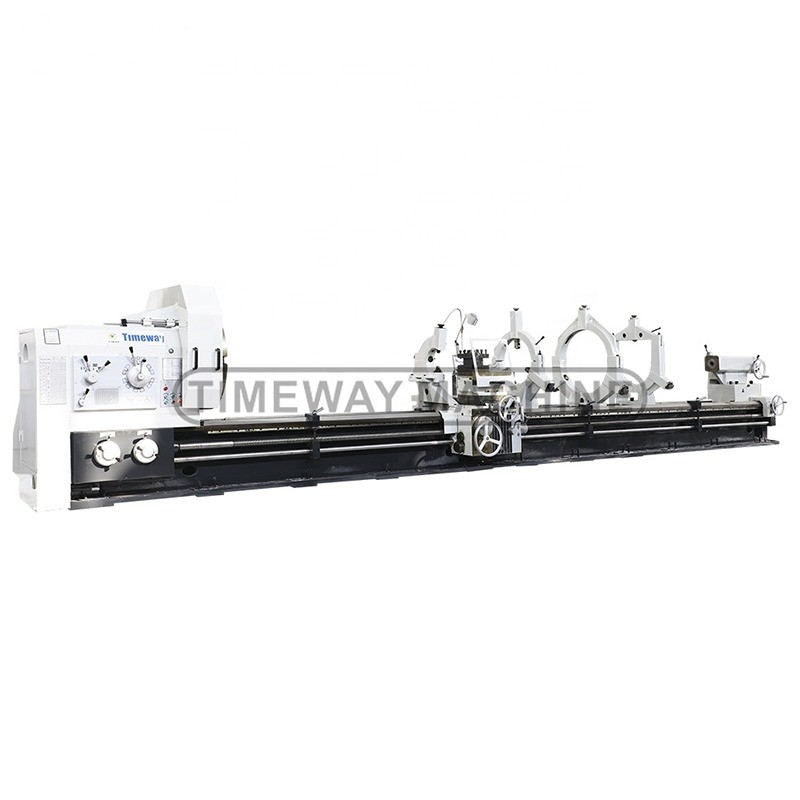

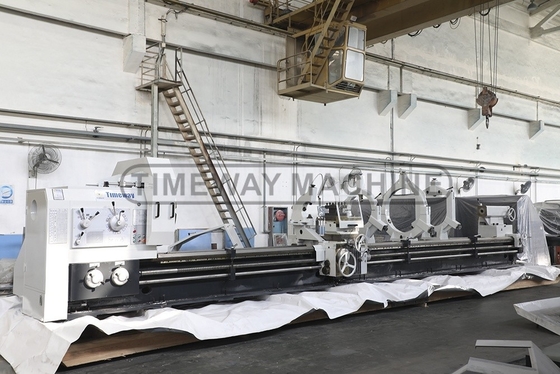

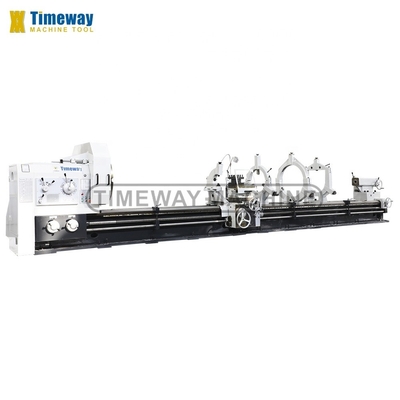

970 mm Breite Hochpräzision Schwerlast-Horizontale Manuelle Drehmaschine mit 1 und 970 mm Bettbreite
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC, TIMEWAY |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $90,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 8000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 970 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 22 |
| Spannung: | 220 V bis 460 V, 50/60 Hz | Abmessungen (L*W*H): | 11020x1995x2325 mm |
| Gewicht (Kg): | 22000 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Max. Swing Diameter: | 1400 mm |
| Planschlitten Max. Swing Over: | 1010 Millimeter | Max. Werkstückgewicht: | 10 Tonnen (12 Tonnen) |
| Max. Drehkraft: | 45000 N | Spindel-Nase: | A2 bis 15 |
| Kreuzfahrt (X-Achse): | 650 Millimeter | Längsfahrt (Z-Achse): | 8000 Millimeter |
| Max. Length des Werkstückes: | 18000mm | Diagramm des Spindelloches: | 130 mm |
| Garantiezeit: | 1 Jahr | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Einzelhandel, Energie und B |
| Standort des Ausstellungsraums: | Kanada, Türkei, Italien, Frankreich, Deutschland, Brasilien, Indien, Australien | Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter |
| Max. Drehlänge (mm): | 7800 Millimeter | Jahr: | 2020 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
| Hochpräzision schwere Drehmaschine
¢ AL-1400Cx8M ¢
|
| Einleitung: |
Wir, "Timeway Machine" bieten eine breite Palette von Universal Drehmaschinen an, angefangen von150 mmbis zu1000 mm Mittelhöhe, und Abstand zwischen den Zentren von750 mmbis zu6000 mm.
Bei den schweren Drehmaschinen gibt es eine Vergrößerung der Abstände zwischen den8000 mmbis zu18000 mm
, Max. Gewicht des Gewichts von3 Tonnenbis zu32 Tonnen, und die Breite des Bettes (600 mm, 755 mm, 970 mm, 1100 mm, 1600 mm)entsprechend auf dem Schwung und Gewicht der Maschine erhöht werden, um eine höhere Stabilität und eine längere Lebensdauer zu gewährleisten.
| Technischer Parameter: |
| Spezifikation | Einheit | AL-1400C | |
| Kapazitäten | Schwing übers Bett. | mm | 1400 |
| Schwenken Sie den Wagen um | mm | 1010 | |
| Max. Länge des Werkstücks | mm | Der Wert der Verpackung wird auf der Grundlage der in Anhang I aufgeführten Daten berechnet. | |
| Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |
| Breite des Betts | mm | 970 | |
| Max. Drehmoment der Spindel | N.m. | 12590 | |
| Max. Schneidkraft | N | 45000 | |
| Max. Längskraft | N | 18000 | |
| Max. Gewicht des Werkstücks | Weigerung | 10000 | |
| Spindel | Dia. der Spindel durch das Loch | mm | 130 |
| Spindelloch | - | Metrik 140 | |
| Anzahl der Vorwärtsdrehungen | Arten | 21 Arten | |
| Anzahl der Rückwärtsdrehungen | Arten | 12 Arten | |
| Spindelgeschwindigkeitsbereich | r/min | Vorwärts:3.15-315, Rückwärts:3.5-291 | |
| Futtermittel & Faden | Längs- und Querschnitt | Arten | 56 Arten |
| Bereich der Futterbewegung | mm | Längsrichtung:0.1-12, Quer:0.05-6, oberste Rutsche:0.025-3 | |
| Anzahl der metrischen Fäden | Arten | 44 Arten | |
| Reichweite des metrischen Gewindes | mm | 1-120 | |
| Anzahl der Zollfäden | Arten | 31 Arten | |
| Bereich von Zollfäden | TPI | 28/1/4 | |
| Anzahl der Modulfäden | Arten | 45 Arten | |
| Bereich des Modulfaden | mm | 0.5-60 | |
| Anzahl der Diäten. | Arten | 38 Arten | |
| Diätenbereich. Schrägfaden | DP | 1/2 bis 56DP | |
| Werkzeugpfosten | Größe der Werkzeughalte | mm | 45x45 |
| Schwingungsbereich des Werkzeugpfosten | - Nein. | ± 90° | |
| Max. Fahrt der Kutsche | mm | 2900/3900/4900/5900/7900/9900/11900/13900 | |
| Max. Fahrt des Querrutsches | mm | 650 | |
| Max. Fahrt der oberen Rutsche | mm | 300 | |
| Schnell von Werkzeugpfosten | mm/min | Längsrichtung:3740, Quer:1870, oberste Folie:935 | |
| Hinterhalt | Diäten aus Schwanzfeder | mm | 220 |
| Reisen der Schwanzfeder | mm | 300 | |
| Verjüngtes Loch aus Schwanzfeder | - | Morse-Nummer 6 | |
| Andere | Hauptmotorleistung | kW | 22 |
| Leistung des Werkzeugpfosten | kW | 1.5 | |
| Gesamtgröße der Maschine | Länge | mm | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
| Breite | mm | 1995 | |
| Größe | mm | 2325 | |
| Maschinengewicht | Weigerung | 15000/16300/17500/18800/20500/22000/25500/27500 | |
| Zubehör: |
| Standardzubehör:
| Zusätzliches Zubehör: |
|
|
|
| Prüfwerkstück: |
| Drehfläche Nachdem die Maschine alle geometrischen Genauigkeiten erreicht hat, werden wir den Stang auf der horizontalen Drehmaschine testen und die tatsächliche Verarbeitungsgenauigkeit (Runde und Zylinderform) überprüfen. | Drehfläche Nachdem die Maschine alle geometrischen Genauigkeiten erreicht hat, bearbeiten wir auch die Plattenteile und überprüfen die Vertikalität der Querschiebe. |
| |
| Maschinendetails: |
| Spindelbox und Futterbox:
Die hochpräzise Drehmaschine kann durch Wechselgriffe mehrstufige Spindelgeschwindigkeit und Zuführgeschwindigkeit gewinnen. Die schwere horizontale Drehmaschine kann verschiedene Arten von Fäden schneiden. Optionale Sicherheitsschutzvorrichtung für den Vierkieferschalter. |
| |
| Beförderung und Ruhe:
Hohe Steifigkeit Gesamtbett mit 970 mm Bettspann, die die Maschine eine starke Stabilität und hohe Präzision gewährleistet. 3 Stück Stetige Ruhebereiche sind Standard für die hochpräzise Drehmaschine AL-1400Cx8M. Der Wagen kann automatische und schnelle Zufuhr realisieren. |
| |
| |
| Bereit für den Versand: |
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: 1) T/T mit 30% Vorauszahlung und 70% Ausgleichszahlung vor Versand;
2) Unwiderrufliche LC bei Sicht;
3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
