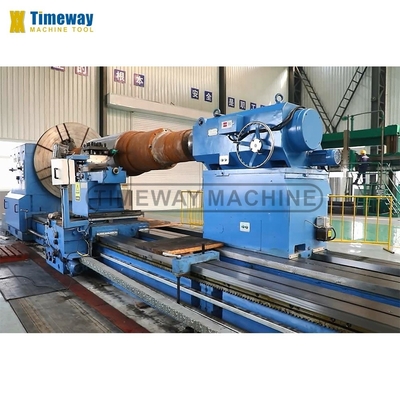

Hohe Steifigkeit 1 7 Spindel Taper 300mm Tailstock Quill Travel Riesen-Typ Torno-Maschine
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | Die in Absatz 1 genannten Anforderungen gelten nicht. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $300,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 5 Sätze/Sätze pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 8000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0.8 - 160 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1600 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 75 |
| Spannung: | 220V-440V | Abmessungen (L*W*H): | 18577 x 2515 x 2655 mm |
| Gewicht (Kg): | 36000 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Lange Lebensdauer | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Farbe: | als Anforderung |
| Chuck Größe: | 1600/1800/2000 mm | Spindeltonner: | 1:7 |
| Ladekapazität: | 25/32/40 Tonnen | Durchmesser der Schwanzfeder: | 300/400mm |
| Planschlitten-Reise: | 800 mm | Längsreisen: | 8000mm |
| Höchstfahrt zwischen Werkzeug- und Werkzeugstuhl: | 600 mm | Schwanzstrümpfe: | 300 mm |
| Größe des Werkzeugbereichs: | 70 x 70 mm | Die Situation: | Neues |
| Anwendbare Branchen: | Produktionsanlage, Einzelhandel, Bauarbeiten | Standort des Ausstellungsraums: | Kanada, Türkei, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Mexi |
| Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter | Max. Drehlänge (mm): | 7800 Millimeter |
| Spindelbohrung ((mm): | 85 | Jahr: | 2020 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
Diese Drehmaschine ist eine universelle Drehmaschine mit einer Lastkapazität von 25/32/40 Tonnen.
Es ist geeignet für Werkzeuge aus Hochgeschwindigkeitsstahl und Hartlegierstahl.
Zylindrische und schichtförmige Teile, drehbare Außenringe, Endfläche, Schlitze, Schneiden, Bohren, innere und äußere Zapfen der
- die Verwendung des oberen Werkzeughalters (über das Hangrad) zum Drehen verschiedener Fäden von weniger als 600 mm Länge.
1.Die Drehmaschine ist eine integrierte boxförmige dreieckige Schienenstruktur, die in einmaligem Gießen mit hochwertigem Gießen gegossen
Nach zweimaliger Alterung ist die Stabilität gut; die Breite der Leitleiste beträgt 1600 mm, die Steifigkeit ist
Die Präzisionsschleifen durch importierte Führungsschleifmaschinen sorgen für eine lange Lebensdauer,
Präzision und gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 KW Gleichstrommotor angetrieben.22.2, 3 Schritte Drehzahlwechsel, und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200. Die Spindel erhält einen Schrittlosen
Geschwindigkeitsregelungsbereich von 0,8 bis 160 R/min.
3.Das Zuführsystem ist durch den Lichtstab an den Hauptantrieb angeschlossen, so dass die Zuführung direkt mit der Drehzahl der Spindel zusammenhängt,
und die Futterrate ist bequem auszuwählen.
4Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
5.Die standardmäßig mit elektrischem beweglichen Heckstock ausgestattete Drehmaschine verringert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung.
6.Die Drehmaschine liefert zwei Arten von Mittelrahmen, nämlich einen geschlossenen Mittelrahmen und einen offenen Mittelrahmen.
7.Zwei Reihen von hochpräzisen Regalen befinden sich vor und hinter der Maschine.
Sie werden mit einem Drehfaden ausgestattet, und die hintere Reihe von Regalen treibt den Heckstock für die motorisierte Bewegung an.
8.Hohe Steifigkeit und hohe Präzision Spindel: Die Werkzeugmaschine Spindel Lager nimmt inländische bekannte Markenprodukte.
Die Box hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.
Um die thermische Verformung zu reduzieren, wird der Kopf mit einem Ölbad geschmiert.
Die gut zusammengebaute Spindel weist die Eigenschaften einer niedrigen Temperatur auf
Aufstieg, geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit beibehalten kann
Die Operation.
Diese Drehmaschine ist eine universelle Drehmaschine mit einer Lastkapazität von 25/32/40 Tonnen.
Es ist geeignet für Werkzeuge aus Hochgeschwindigkeitsstahl und Hartlegierstahl.
Zylindrische und schichtförmige Teile, drehbare Außenringe, Endfläche, Schlitze, Schneiden, Bohren, innere und äußere Zapfen der
- die Verwendung des oberen Werkzeughalters (über das Hangrad) zum Drehen verschiedener Fäden von weniger als 600 mm Länge.
1.Die Drehmaschine ist eine integrierte boxförmige dreieckige Schienenstruktur, die in einmaligem Gießen mit hochwertigem Gießen gegossen
Nach zweimaliger Alterung ist die Stabilität gut; die Breite der Leitleiste beträgt 1600 mm, die Steifigkeit ist
Die Präzisionsschleifen durch importierte Führungsschleifmaschinen sorgen für eine lange Lebensdauer,
Präzision und gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 KW Gleichstrommotor angetrieben.22.2, 3 Schritte Drehzahlwechsel, und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200. Die Spindel erhält einen Schrittlosen
Geschwindigkeitsregelungsbereich von 0,8 bis 160 R/min.
3.Das Zuführsystem ist durch den Lichtstab an den Hauptantrieb angeschlossen, so dass die Zuführung direkt mit der Drehzahl der Spindel zusammenhängt,
und die Futterrate ist bequem auszuwählen.
4Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
5.Die standardmäßig mit elektrischem beweglichen Heckstock ausgestattete Drehmaschine verringert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung.
6.Die Drehmaschine liefert zwei Arten von Mittelrahmen, nämlich einen geschlossenen Mittelrahmen und einen offenen Mittelrahmen.
7.Zwei Reihen von hochpräzisen Regalen befinden sich vor und hinter der Maschine.
Sie werden mit einem Drehfaden ausgestattet, und die hintere Reihe von Regalen treibt den Heckstock für die motorisierte Bewegung an.
8.Hohe Steifigkeit und hohe Präzision Spindel: Die Werkzeugmaschine Spindel Lager nimmt inländische bekannte Markenprodukte.
Die Box hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.
Um die thermische Verformung zu reduzieren, wird der Kopf mit einem Ölbad geschmiert.
Die gut zusammengebaute Spindel weist die Eigenschaften einer niedrigen Temperatur auf
Aufstieg, geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit beibehalten kann
Die Operation.
Spezifikation | Einheit | AL-2500H | AK-520 |
Max. Schwenken Sie sich übers Bett. | mm | 2500 | |
Max. Schwenken über Kreuzrutsche | mm | 2200 | 520 |
Abstand zwischen den Zentren | mm | 3000 bis 20.000 | 300 |
Max. Drehmoment des Schubs | N.m. | 80000 | |
Breite des Betts | mm | 1600 (drei Schiebebahnen) | |
Ladekapazität | Tonnen | 32 | |
Spindelverstärker | - | 75° | |
Durchmesser der Schachtel | mm | 1600/1800/2000 | C8 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 0.8-160 (Schrittlos) | 80 |
Längsschnittbereich | mm | 0.125-48 (18) | 1:20/86 |
Bereich der Kreuzzufuhr | mm | 0.063-24 (18) | 25 bis 2000 |
Metrische Schleife | mm | 2 bis 40 | |
Zentimetergroßer Faden | TPI | 1 bis 14 | |
Modulfaden | MP | 1.5 bis 20 | |
Max. Fahrt des Querrutsches | mm | 800 | |
Max. Fahrt der oberen Rutsche | mm | 600 | |
Abschnitt der Werkzeughalte | mm | 70x70 | |
Durchmesser der Schwanzfeder | mm | 300 | |
Schwanzfederfeder | mm | 300 | |
Schwanzfederfeder | - | 100, 1:7 | |
Geschwindigkeit der schnellen Zufuhr | mm/min | 3000 | |
Schnellzuführgeschwindigkeit der Schwanzfeder | mm/min | 664 | |
Hauptmotorleistung | kW | 75 | |
Maschinenlänge | mm | 13577 bis 21577 | |
Maschinenbreite | mm | 2515 | |
Maschinenhöhe | mm | 2655 |
· 4 Kiefer-Schwerlast-unabhängige Schleuder · Stetige Ruhe (über 3 Meter Länge) · Folgen Sie der Ruhezeit (über 3 Meter Länge) · Elektrisch bewegliche Schwanzstange · Totes Zentrum des Schwanzbestandes · 4-Stations-Werkzeugposten · Kühlsystem · Arbeitsleuchte · Werkzeuge und Werkzeugkasten · Ausgleichswinkel und Schrauben · Bedienungsanleitung (englisch) | · 2- oder 3-Achsen-Digitalanzeiger · Schlauchschutz · Schutz für Werkzeugpfosten · Hinterer Spritzschutz · Schnell wechselnde Werkzeugpfosten · Schleifbefestigung |

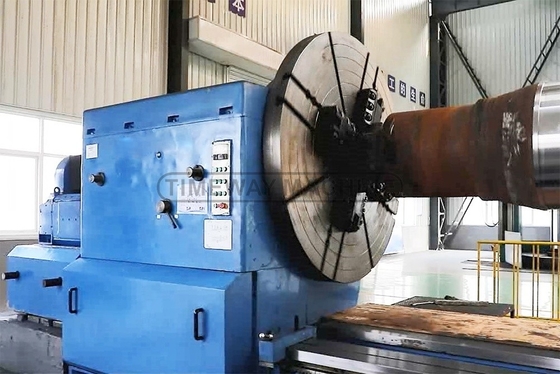

Spindelbox:
Für die Drehmaschine, die Spindel durch Loch
Durchmesser 85 mm, Boxsplit-Struktur, hohe Kontaktsteifigkeit; Spindel mit Front- und Rückenstütze
Mechanische Struktur, so daß die Radial- und die Axial-Run-out der großen Drehmaschinen eine hohe Drehgenauigkeit bieten.
und Präzisionsschleifen von Getrieben, hohe Präzision, reibungsloser Betrieb, geringer Lärm.
Durchmesser 85 mm, Boxsplit-Struktur, hohe Kontaktsteifigkeit; Spindel mit Front- und Rückenstütze
Mechanische Struktur, so daß die Radial- und die Axial-Run-out der großen Drehmaschinen eine hohe Drehgenauigkeit bieten.
und Präzisionsschleifen von Getrieben, hohe Präzision, reibungsloser Betrieb, geringer Lärm.

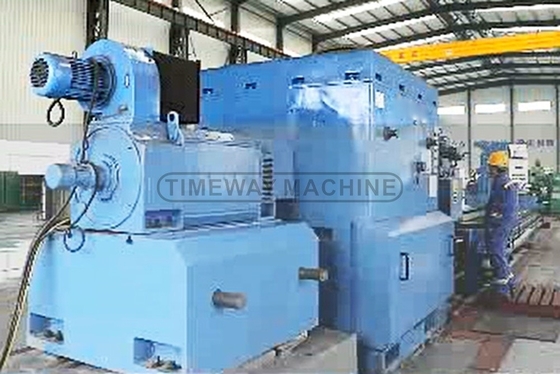

Hauptmotor mit Gleichstrom von 75 kW:
Die schweren Drehmaschinen können Spindelgeschwindigkeit gewinnen
0.8-160 U/min mit Schrittlosgetriebe wird die Hauptgetriebe durch den Hauptmotor DC 75 KW angetrieben, großes Drehmoment und starke Drehkraft für das Schwerlastschneiden,die Drehzahl der Spindel wird durch Anpassung des Drucks und des Magnetismus eingestellt.
0.8-160 U/min mit Schrittlosgetriebe wird die Hauptgetriebe durch den Hauptmotor DC 75 KW angetrieben, großes Drehmoment und starke Drehkraft für das Schwerlastschneiden,die Drehzahl der Spindel wird durch Anpassung des Drucks und des Magnetismus eingestellt.

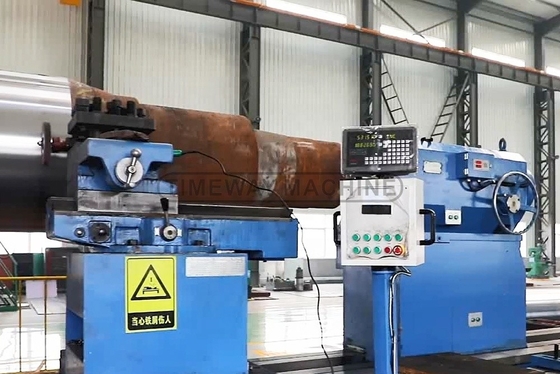

Beförderung:
Die Drehmaschinenzufuhr ist mit dem Haupt
Durch die Lichtleiste fahren, so dass die Zufuhr direkt mit der Spindelgeschwindigkeit und der Auswahl der geeigneten Zufuhrgeschwindigkeit verknüpft ist.
Zwei Reihen von hochpräzisen Racks sind vor und hinter den riesigen schweren Drehmaschinen installiert.
Die Antriebe der Wagenzufuhr umdrehen die Fäden, und die Hinterhalter fahren feindliche motorisierte Bewegung.
Durch die Lichtleiste fahren, so dass die Zufuhr direkt mit der Spindelgeschwindigkeit und der Auswahl der geeigneten Zufuhrgeschwindigkeit verknüpft ist.
Zwei Reihen von hochpräzisen Racks sind vor und hinter den riesigen schweren Drehmaschinen installiert.
Die Antriebe der Wagenzufuhr umdrehen die Fäden, und die Hinterhalter fahren feindliche motorisierte Bewegung.

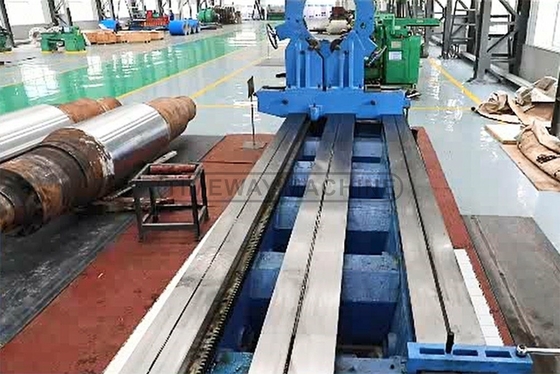

Drei Gleisbahnen:
Der große Schwerlastzug nimmt die Struktur der drei Gleisbahnen an, die Bettbreite beträgt bis zu 1600 mm, hohe Steifigkeit und starke Antivibration, so dass die Tragfähigkeit 40 Tonnen beträgt.Die Schienen der Drehmaschinen sind mittelfrequenzgehärtet (HRC68), und gemahlen durch importierte Schienenschleifen
Die Maschine ist also langlebig, steif und stabil.
Die Maschine ist also langlebig, steif und stabil.
Rückenstock:
Hohe Steifigkeit und große Tragfähigkeit.
Durchmesser des Heckstücks: 400 mm
Konischer Winkel in der Mitte: 75°
Wirkliche Fahrt des Heckbestandes: 300 mm
Durchschreitend bewegliche Strecke des Heckstücks: 15 mm
Durchmesser des Heckstücks: 400 mm
Konischer Winkel in der Mitte: 75°
Wirkliche Fahrt des Heckbestandes: 300 mm
Durchschreitend bewegliche Strecke des Heckstücks: 15 mm
Stetige Ruhe und Rollenunterstützung:
Die Riesendrehmaschinen sind standardmäßig mit stetiger Ruhe ausgestattet, die Rollenstütze ist optional nach Wahl des Kunden.
Elektrische Schranke:
Klares Drahtlayout, CE-Kennzeichnung von elektrischen Komponenten.
