Drehmaschinengeschwindigkeit 3,15-315 21 Schwere Paralleldrehmaschine 2000mm für Torno Paralelo
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC TIMEWAY |
| Modellnummer: | AL-2000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $80,000.00/sets 1-2 sets |
| Verpackung Informationen: | aus Holz oder Sperrholz |
| Versorgungsmaterial-Fähigkeit: | 50 Sätze pro Monat. |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 3000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1100 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 30 |
| Spannung: | Auf Wunsch des Kunden | Abmessungen (L*W*H): | 6120x2430x2580 mm |
| Gewicht (Kg): | 15000 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Max. Turning Diameter: | 2000 mm |
| Max. Drehdurchmesser der Stange: | 1650 mm | Max. Gewicht des Werkstücks: | 16 oder 20 Tonnen |
| Drehmaschinengeschwindigkeit: | 3.15-315 (21); 3.5-291 (12) | Reisen auf der X-Achse: | 900 mm |
| Spitzenrutschfahrt: | 360mm | Durchmesser der Schwanzhülse: | 260 mm |
| Reitstockärmelreise: | 300 mm | Typ der Führung: | Breite 1100 mm rechteckige Schienen |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Die Situation: | Neues |
| Spindelbohrung ((mm): | 100 | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Kanada, Türkei, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Russ | Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter |
| Max. Drehlänge (mm): | 2800 Millimeter | Jahr: | 2020 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

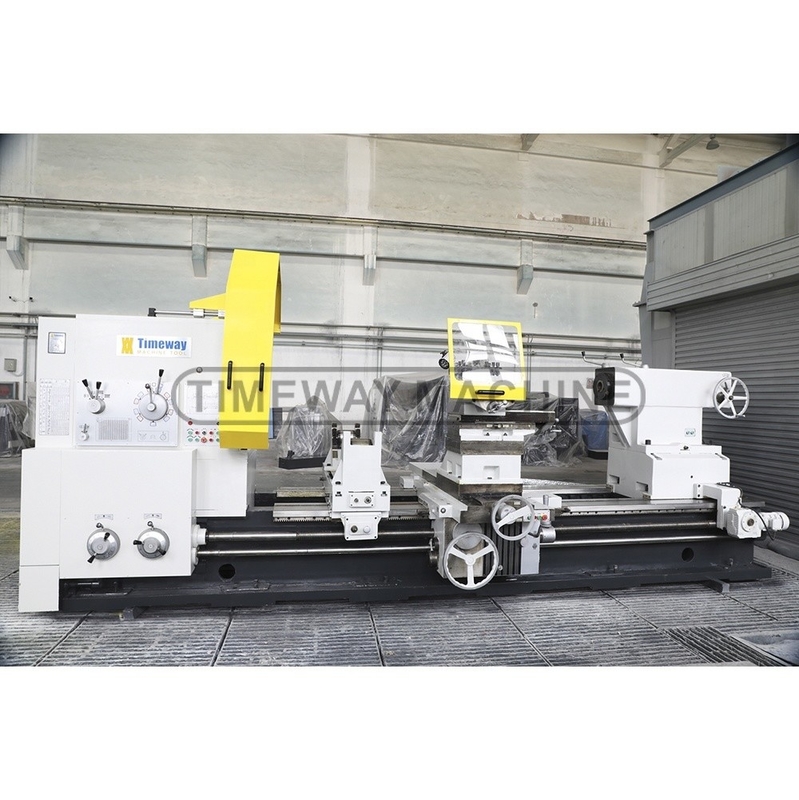

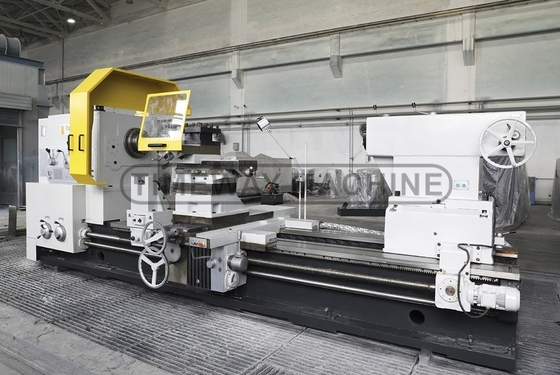

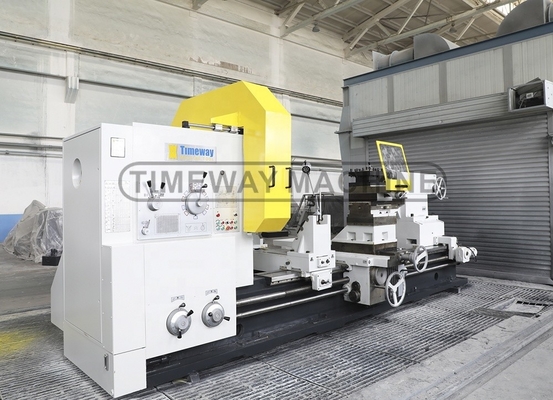

Maschine für horizontale Drehmaschinen Maschine für schwere parallele Drehmaschinen
* * * AL-1250
* * * AL-1600
* * * * AL-1800
* * * * * AL-2000
Schwere parallele Drehmaschinen eignen sich für verschiedene Dreharbeiten, wie z. B. das Drehen von äußeren und inneren zylindrischen Oberflächen, Endflächen und das Drehen von metrischen oder Zollfäden,mit einer Breite von mehr als 50 mm,, u. a.
Die motorisierte kurze Konikerdrehung konnte durch die obere Schiebe unabhängig voneinander durchgeführt werden, und die motorisierte Drehung der langen Konikerdrehungen konnte durch die obere Schiebe in Kombination mit der Längszufuhr durchgeführt werden.
Eigenschaften:
1Diese schweren Paralleldrehmaschinen verfügen über eine 1100 mm breite, rechteckige Induktions- und Bodenbettführung, so daß sie eine hervorragende Stabilität aufweisen.mit einer hohen Steifigkeit und einem maximal 16 Tonnen schweren Lager zwischen den Zentren.
2. Die Hauptspindel ist aus Präzisions-Rolllagern mit einer dreipunktischen Stützstruktur, um die hohe Genauigkeit für den Auslauf der parallelen Drehmaschine zu gewährleisten.
3. Sattelleitungen mit Teflon-Gürtelbeschichtung, drehbare Schwanzfederstruktur, um Reibung und Wärmeerzeugung zu minimieren.
Haupttechnische Spezifikationen:
| Spezifikation | Einheit | AL-1250 | AL-1600 | AL-1800 | AL-2000 | ||
| Kapazitäten | Schwing übers Bett. | mm | 1250 | 1600 | 1800 | 2000 | |
| Schwenken Sie den Wagen um | mm | 900 | 1250 | 1280 | 1650 | ||
| Max. Länge des Werkstücks | mm | 3000 ~ 20000 | |||||
| Max. Drehlänge | mm | 2800 ~ 19800 | |||||
| Durchmesser der Führungsstraße | mm | 1100 | |||||
| Spindel | Spindelnase-Code | mm | A2 bis 15 | ||||
| Spindel durch den Boden | mm | 100 | |||||
| Spindelloch | - | Metrik 140 | |||||
| Anzahl der vorwärts drehenden Drehzahlen | Arten | 21 Arten | |||||
| Anzahl der Rückdrehgeschwindigkeiten | Arten | 12 Arten | |||||
| Drehzahl der Spindel | Vorwärts | r/min | 3.15 ~ 315 | ||||
| Rückwärts | r/min | 3.5 ~ 291 | |||||
| Futterbewegung | Anzahl der Zuführungen pro Umdrehung (Längs-/ Quer) | Arten | 56/56 Arten | ||||
| Futter pro Umdrehung | Längsschnitt | mm/r | 0.1~12 ((0.004"~0.473) ") | ||||
| Querschnitts | mm/r | 0.05~6 ((0.002"~0.236') | |||||
| Oberer Werkzeugpfosten | mm/r | 0.025~3 ((0.001'~0.118") | |||||
| Anzahl und Reichweite des metrischen Gewindes | mm | 44■1~120 mm | |||||
| Anzahl und Reichweite der Zollfäden | TPI | 3128 bis 1/4" | |||||
| Anzahl und Reichweite der Modulfäden | mm | 45;0.5 ~ 60 mm | |||||
| Anzahl und Reichweite der diametrischen Schrägfaden | DP | 38■1/2 bis 56DP | |||||
| Werkzeugpfosten | Abstand zwischen Spindelmitte und Werkzeugruheebene | mm | 53 | ||||
| Abschnitt der Werkzeughalte | mm | 50 | |||||
| Schwingungsbereich des Werkzeugpfosten | - Nein. | ± 90° | |||||
| Max. Fahrt der oberen Rutsche | mm | 380 | |||||
| Max. Fahrt des Querrutsches | mm | 740(29") | 850 (siehe Abschnitt 33.) | 850 | 850(33") | ||
| Werkzeugpostenbewegung pro Drehung der Gleise der oberen oder queren Gleise | mm | 0.05(0.002") | |||||
| Schnelle Fahrgeschwindigkeit | Längsschnitt | mm/min | 3740 | ||||
| Querschnitts | mm/min | 1870 | |||||
| Spitzenrutsche | mm/min | 935 | |||||
| Hinterhalt | Durchmesser der Schwanzfeder | mm | 200 ((8") | ||||
| Reisen der Schwanzfeder | mm | 300 (((12") | |||||
| Verstärktes Loch aus Schwanzfeder |
| Morse 6 | |||||
| Gesamtgröße der Maschine | Größe | mm | 2120 | 2670 | 2770 | 2870 | |
| Breite | mm | 2360 | |||||
| Max. Gewicht des Werkstücks | Weigerung | 15000 (AL-2000x3M) | |||||

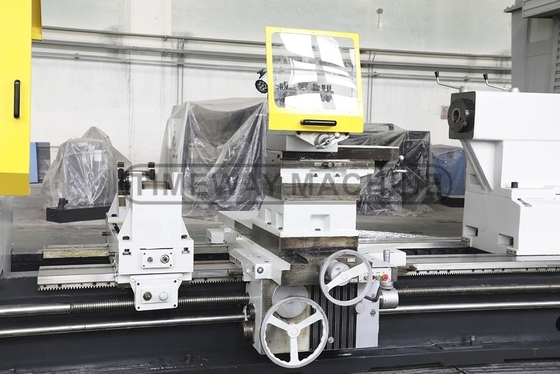

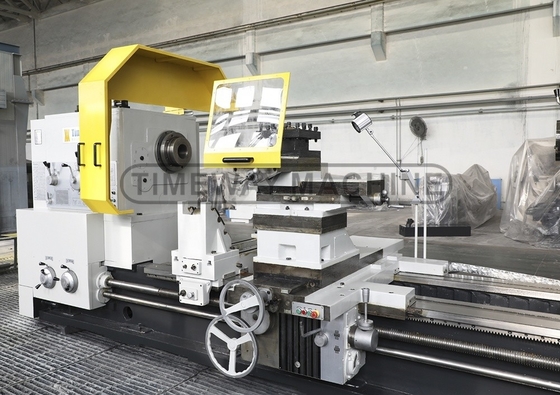

| Spindelbox und Wagen:
Die Spindelnase der Paralleldrehmaschine ist A2-15, Standard ausgestattet mit einem 4-Kiefer-Schläger-Durchmesser von 1600 mm.
Parallele Drehmaschine kann 33 Schritte Spindelgeschwindigkeit durch Getriebewechsel erhalten, um sicherzustellen, verschiedene Arten von Verarbeitungsanforderungen.
Die Drehmaschine kann automatisches Schneiden und schnelles Füttern auf dem Kreuz, in Längsrichtung und mechanisches Füttern für den oberen Werkzeugpfosten realisieren.
|
| Elektrische Schranke:

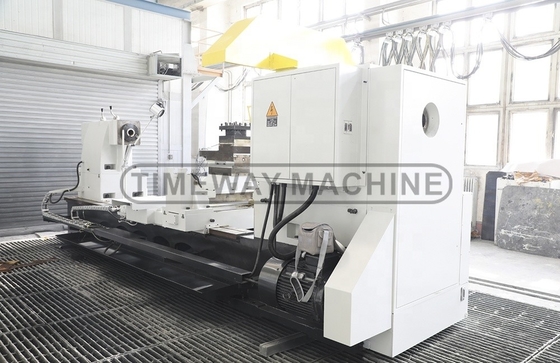

Das elektrische Schrank ist auf der Rückseite des Parallels installiert, es ist schön und bequem zu transportieren.
Das elektrische Schrank ist in Übereinstimmung mit CE-Standard, alle elektrischen Komponenten adoptieren berühmte Marke, die Kunden wählen auch Marke, die Sie mögen.
| |
| | Elektrisch bewegliche Heckstücke:
Die Schwerlast-Paralleldrehmaschine ist mit elektrischem beweglichen Rückenstock ausgestattet, wodurch die Arbeitsintensität der Bediener reduziert wird. |
| Stetige Ruhe:
Als Standardkonfiguration erfüllen die stetigen Ruhepunkte dünne und lange Stangen, um die Bearbeitungsgenauigkeit zu gewährleisten. | |
| | Rollenunterstützung:
Die Rollenstütze dient zum Beladen von schweren und großen Teilen, erhöht die Belastungskapazität bis zu 20 Tonnen der parallelen Drehmaschine. |
