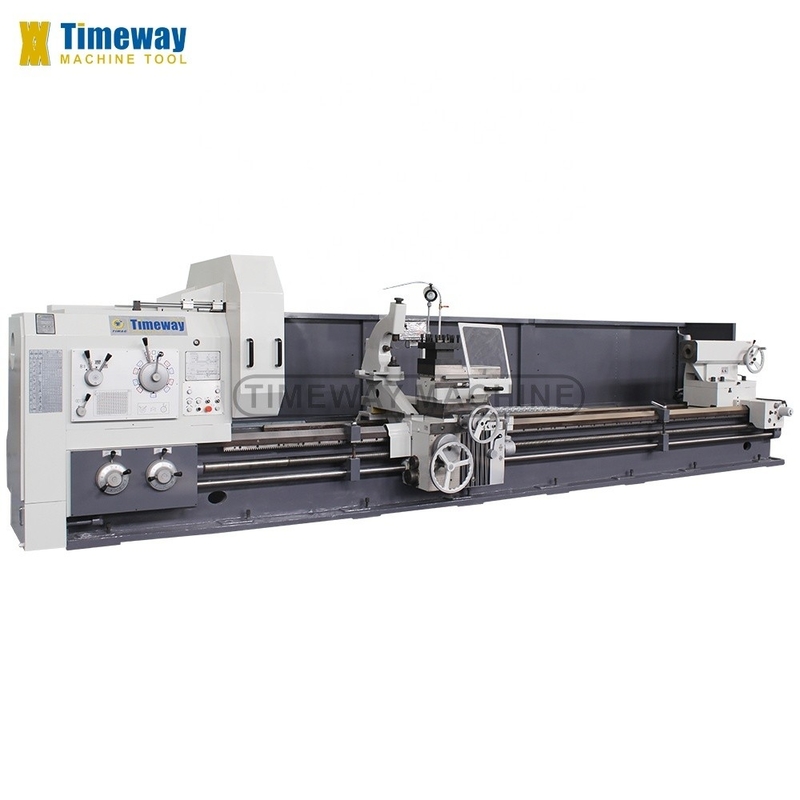

865 mm Schwing 6 Tonnen Präzision Horizontale Drehmaschine für Schwerlastarbeiten und große Werkstücke
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE, ISO |
| Modellnummer: | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $60,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 5000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 755 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 22 |
| Spannung: | 220 V bis 460 V | Abmessungen (L*W*H): | Als Maschinenmodell |
| Gewicht (Kg): | 12500 kg | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Lange Lebensdauer | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Arbeitsgenauigkeitsgrad: | IT6 |
| Grobheit: | Ra1,6um | Klemme: | 4 Kiefer unabhängige Schleuder |
| Chuck Größe: | 1000 mm | Schwingen-Durchmesser über Bett: | 1250 mm |
| Schwungdurchmesser über dem Querschieber: | 865 Millimeter | Maximalgewicht des Werkstücks: | 6 Tonnen (OPT. :8 t) |
| Katzfahren: | 580mm | Längsreisen: | 3000 Millimeter |
| Die Situation: | Neues | Spindelbohrung ((mm): | 130 |
| Anwendbare Branchen: | Hotels, Bekleidungsgeschäfte, Baumaterialgeschäfte, Maschinenreparaturwerkstätten, Produktionsstätte | Standort des Ausstellungsraums: | Kanada, USA, Italien, Frankreich, Deutschland, Mexiko, Russland, Spanien, Südafrika, Australien |
| Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter | Max. Drehlänge (mm): | 4800 mm |
| Jahr: | 2020 | Hafen: | Hafen von China |
Produkt-Beschreibung
| Parallele Metalldrehmaschine Schwerlastdrehmaschine Horizontale Drehmaschine |
| Technischer Parameter |
| Spezifikation | Einheit | AL-1000B | Die in Absatz 1 genannten Angaben sind zu beachten. | AL-1400B | Die Nummern sind folgende: |
| Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1250 | 1400 | 1640 |
| Max. Schwenken über Kreuzrutsche | mm | 615 | 865 | 1015 | 1250 |
| Abstand zwischen den Zentren | mm | Für die Berechnung der Zinssätze sind folgende Angaben erforderlich: | |||
| Max. Drehlänge | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten. | |||
| Breite des Betts | mm | 755 | 755 | 755 | 755 |
| Ladekapazität | Weigerung | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) |
| Spindelnase | - | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 |
| Spindelbohrung | mm | 130 | 130 | 130 | 130 |
| Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 |
| Drehzahlbereich der Spindel | Umdrehungen pro Minute | Vorwärts: 3.15-315, CW: 3.5-291 | |||
| Schritt der Spindelgeschwindigkeit | Schritte | Vorwärts: 21, Rückwärts: 12 | |||
| X/Z-Achsen Futtermittelarten | Arten | 56/56 | 56/56 | 56/56 | 56/56 |
| Fütterungsbereich | mm | Längsrichtung: 0,1-12; Kreuz: 0,05-6; oberer Werkzeugpfosten: 0,025-3 | |||
| Metrische Fäden (Arten) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Inch-Gehäuse (Arten) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Modulfäden (Arten) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Durchmesser von Gewinden (Arten) | DP | 1/2 bis 56 (38) | 1/2 bis 56 (38) | 1/2 bis 56 (38) | 1/2 bis 56 (38) |
| Entfernung zwischen Spindelmitte und Werkzeugbasis | mm | 48 | 48 | 48 | 48 |
| Drehwinkel des Werkzeugpfosten | - Nein. | ± 90° | ± 90° | ± 90° | ± 90° |
| Kreuzrutschfahrt | mm | 520 | 580 | 580 | 630 |
| Spitzenrutschfahrt | mm | 300 | 300 | 300 | 300 |
| Größe des Werkzeugbereichs | mm | 45x45 | 45x45 | 45x45 | 45x45 |
| Schnelle Zufuhrgeschwindigkeit | mm/min | Längsrichtung: 3740; Kreuz: 1870; oberer Werkzeugpfosten: 935 | |||
| Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 |
| Schwanzfederfeder | mm | 300 | 300 | 300 | 300 |
| Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb |
| Hauptmotorleistung | kW | 22 | 22 | 22 | 22 |
| Maschinenlänge | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | |||
| Maschinenbreite | mm | 2150 | 2150 | 2150 | 2150 |
| Maschinenhöhe | mm | 1700 | 1825 | 1950 | 2150 |
| Standardzubehör:
| Zusätzliches Zubehör: |
|
|
|
| Eigenschaften |
Die horizontale Drehmaschine eignet sich für die Verarbeitung großer und mittlerer Teile von Gussteilen, Stählen und Nichteisenmetallen.Langweilen und Nisten, und kann verschiedene interne und externe Fäden wie Zoll, Modul und Durchmesser metrisch umwandeln.
1.Hochsteckigkeit Gesamtbett mit 755 mm Spannweite, die die Maschine eine starke Stabilität und hohe Präzision, und Bett Belastungskapazität bis zu 6000 kg hat.
2.Spinelle Standard durch das Loch für das 130mm große Loch, und übernehmen A2-15 Spindel Nase Verbindung Typ, Runout Genauigkeit der Spindel ist besser.
3.Die Werkzeugmaschine kann verwendet werden, um die kurze konische Oberfläche des Motors durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr gedreht werden.
4Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 Rpm mit 33 Drehzahlen.
5Nach den Bearbeitungsbedürfnissen können die Kunden elektrisch bewegliche Schwanzstücke wählen, die Arbeitsintensität des Bedieners reduzieren und die Arbeitseffizienz verbessern.
1- Bett mit hoher Steifigkeit.
Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Leitbahn verwendet ein Zwischenfrequenzschmelzverfahren.In der Gleitleitfläche, die Antriebssicherungstechnologie angewendet wird und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient optimal sind,Auf diese Weise wird das Auftreten von niedriggeschwindigem Krabbeln vermieden.
2.Hohe Steifigkeit und hochechte Spindel.
Das Spindellager der Werkzeugmaschine nimmt bekannte Markenprodukte an. Die Spindelbox nimmt eine symmetrische Struktur an, um die thermische Verformung einheitlich zu machen und die Verschiebung des Spindelzentrums zu vermeiden.Zur Verringerung der thermischen Verformung wird der Kopf mit einem Ölbad geschmiert.Verbesserung der Genauigkeit und Steifigkeit. Die Getriebe im Kopfstück sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit aufrechterhält.
3.Spindelbox mit einer wärmesymmetrischen Struktur, um eine Drift der Spindelachse zu vermeiden.
| Maschinendetails |
| Spindelbox mit 33 Schritten Spindelgeschwindigkeit | Standard 4- Kiefer-unabhängige Schlauch |
| | |
| Fahrzeug mit PTFE-Schienen | Optionale elektrische bewegliche Heckstange |
| |
| Durchmesser 130 mm Spindel durch Loch | 22 kW Großleistung Hauptmotor |
| |
| CE-Standard für elektrische Kabinen | Optional 2/3-Achsen-DRO |
| |

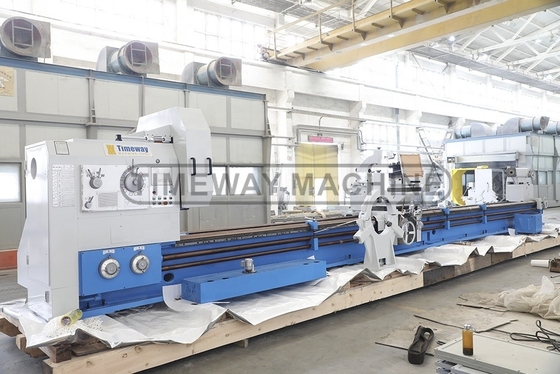

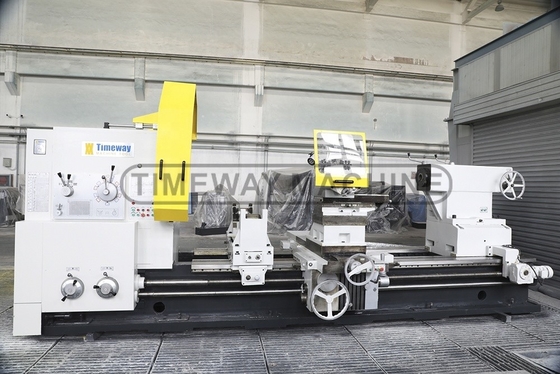

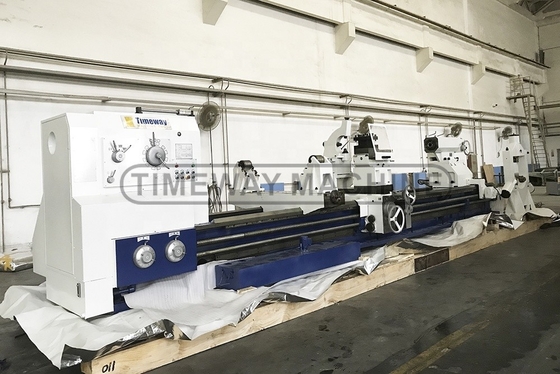

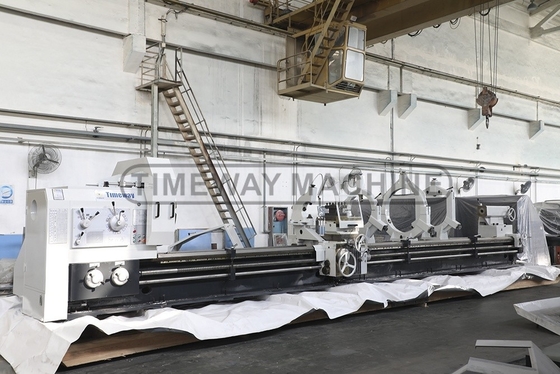

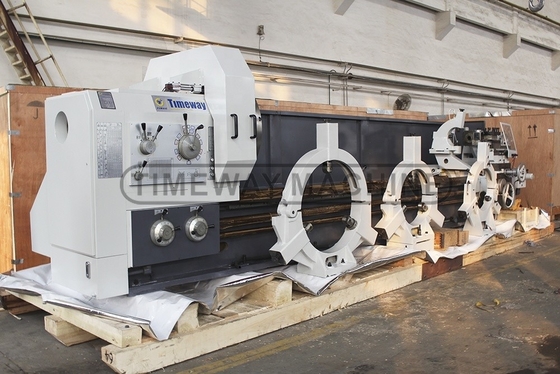

| Fertigmaschine für die Sendung |
| AL-1250Bx5000 |
|
| Al-1250Bx8000 |
| |
| Al-1600Bx10000 |
| |
| Die Ausrüstung ist in Form von Flächen. |
|
| Die Ausrüstung ist in Form von Schrauben. |
|
- Was ist das?Warum wählen Sie TIMEWAY MACHINE?
A:1. Hohe Qualität zu wettbewerbsfähigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
- Was ist das?Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A:Ja, wir haben eine sehr strenge Qualitätskontrolle eingerichtet, um gute Qualität zu gewährleisten.
- Was ist das?Was ist das MOQ?
A:1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
- Was ist das?Was ist mit den Zahlungsbedingungen?
A:(1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
- Was ist das?Was ist mit der Garantie?
A:Die Garantiezeit beträgt ein Jahr nach Lieferung.
