>> 2/3-Achsen-Digitallese (DRO) ist verfügbar.
Der Chuck Guard ist verfügbar.
 |

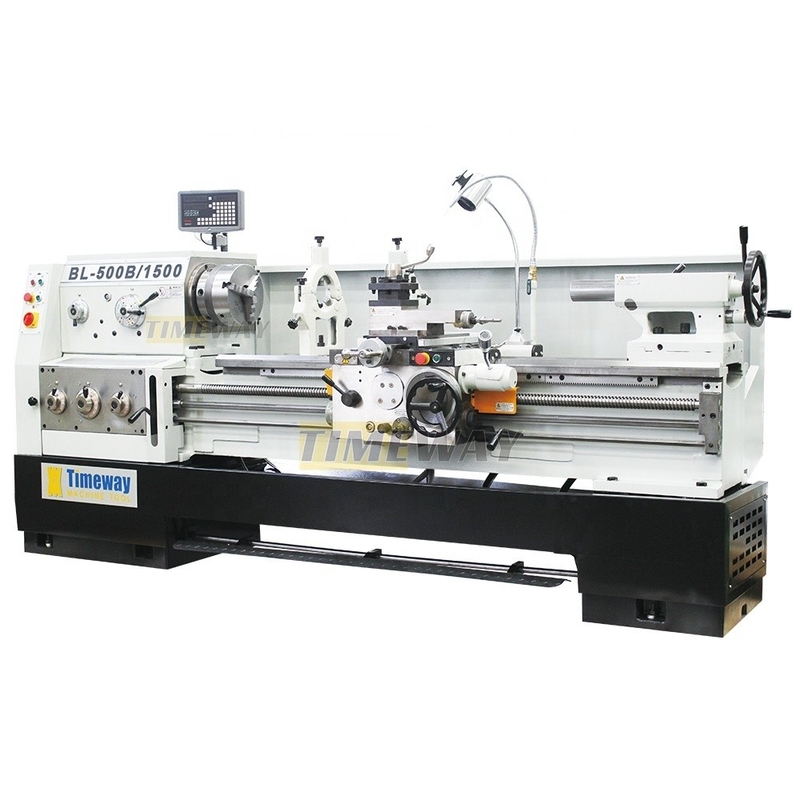

Horizontale Drehmaschine mit manuellem Spaltbett für die mittlere Bearbeitungsleistung nach TIMEWAY
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timac, Timeway |
| Modellnummer: | Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $11,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse/Paletten (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 1000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 9 - 1600 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Breite des Betts (mm): | 400 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 7.5 |
| Spannung: | 220V/380V/400V/415V/440V | Abmessungen (L*W*H): | als Modell |
| Gewicht (Kg): | 2100 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Farbe der Drehmaschine: | Zusätzlich |
| Maschinenstil: | Handdrehmaschine mit horizontaler Spaltstelle | Max. Workpiece Length: | 1000 mm |
| Max. Werkstückdurchmesser: | 500 mm | Spindelgeschwindigkeit: | 9 bis 1600 Rpm (24 Schritte) |
| Automatische Zufuhr (X-Achse): | 0.012-2.73mm/r (93 Arten) | Automatische Zufuhr (Z-Achse): | 0.028-6.43mm/r (93 Arten) |
| Schnellzufuhr (X-Achse): | 10,9 m/min | Schnellzufuhr (Z-Achse): | 4.5m/min |
| Spindel-Bohrung: | 82mm | Die Situation: | Neues |
| Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe, Lebensmittel- und Getränkefabriken | Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Brasilien, Mexiko, Russland, Spanien, Chile, Kolumbien, Algerien, |
| Kernkomponenten: | Lager, Pumpe, Gang, Motor, Getriebe | Spindelbohrung ((mm): | 82 |
| Max. Drehlänge (mm): | 950 Millimeter | Jahr: | 2021 |
Produkt-Beschreibung
Einfach einkaufen
Sie können auf das Bild klicken, um die Produkte anzuzeigen, an denen Sie interessiert sind
Beschreibung der Produkte
Spezifikation | Einheit | BL-500B | BL-660B | BL-800B |
Max. Schwenken Sie sich übers Bett. | mm | 500 | 660 | 800 |
Max. Schwenken über Kreuzrutsche | mm | 300 | 420 | 560 |
Max. Schwenke über die Lücke. | mm | 710 | 870 | 1000 |
Abstandslänge | mm | 240 | 240 | 240 |
Abstand zwischen den Zentren | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. Drehlänge | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelbohrung | mm | Φ82 | Φ82 | Φ82 |
Spindelverstärker | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Spindelnase | - | ISO 702/II Nr.8 | ISO 702/II Nr.8 | ISO 702/II Nr.8 |
Drehzahlbereich der Spindel (Schritte) | Umdrehungen pro Minute | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
Spitzenrutschfahrt | mm | 145 | 145 | 145 |
Kreuzrutschfahrt | mm | 320 | 310 | 320 |
Größe des Werkzeugbereichs | mm | 25x25 | 25x25 | 25x25 |
X-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 | 50 Hz: 1.960 Hz: 2.3 |
Z-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 50 Hz: vier.560 Hz: 5.4 | 50 Hz: vier.560 Hz: 5.4 | 50 Hz: vier.560 Hz: 5.4 |
X-Achsen-Zufuhrbereich | mm/r | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Z-Achsenzufuhrbereich | mm/r | 0.028 bis 6.43 (93) | 0.028 bis 6.43 (93) | 0.028 bis 6.43 (93) |
Metrische Fäden (Arten) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Inch-Gehäuse (Arten) | TPI | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Modulfäden (Arten) | MP | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Durchmesser von Gewinden (Arten) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |
Durchmesser der Schwanzfeder | mm | Φ75 | Φ75 | Φ90 |
Schwanzfederfeder | mm | 150 | 150 | 150 |
Schwanzfederfeder | - | MT5 | MT5 | MT5 |
Hauptmotorleistung | kW | 7.5 | 7.5 | 7.5 |
Schnellzufuhrmotorleistung | kW | 0.3 | 0.3 | 0.3 |
Motorleistung der Kühlmittelpumpe | kW | 0.12 | 0.12 | 0.12 |
Maschinenlänge | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Maschinenbreite | mm | 975 | 975 | 1340 |
Maschinenhöhe | mm | 1230 | 1270 | 1430 |
Maschinengewicht | Weigerung | Die in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 1370/2013 übermittelt. | 2150/2200/2400/2600/3000 | 330/3700 |
3er-Kiefer-Rückschlag | Wohnzentrum |
4er-Kiefer-Rohr | Verstärktes Drehgerät |
Gesichtsplatte | Bohrschlauch |
Totes Zentrum | Schnellwechselwerkzeughalter |
Drehverfolgungsschiene | Digitale Ablesung in 2/3-Achsen |
Schutz gegen Spritzen | Abdeckung |
Ölpistolen | Abdeckung der Schraube |
Arbeitsleuchte | Deckel für Werkzeugpfosten |
Kühlsystem | Fahrplatte |
Stetige Ruhe | |
Folgen Sie der Ruhe | |
Wechseln | |
Verringerungshülle | |
Fußbremse | |
Schrauben für Grundbauten | |
Werkzeugbox und Werkzeuge | |
Betriebsanleitung |

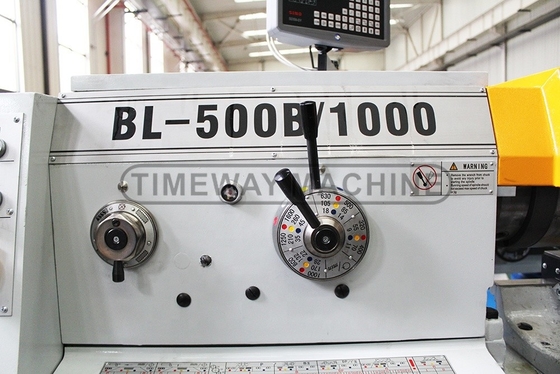

Maschinendetails
Die Reihe der Spaltbettendrehmaschine eignet sich für alle Arten von Dreharbeiten, wie z. B. interne und externe Drehmaschinen, Spanndrehmaschinen und andere Drehteile, Enddrehmaschinen,auch drehen alle Arten von gewöhnlichen Faden: Inch, Metric, Module und D.P.; Bohrungen, Reaming, Tappen und Groove Broaching.
Ich bin nicht derjenige, der das Problem hat.
>> Standard 3- Kiefer Drehmaschine Schleuder, schnell Klemmen Werkstück;
Ich bin nicht derjenige, der das Problem hat.
>> Das Bett mit Rippen ist aus hochwertigem Gusseisen;
>> Die Leitungsleitungen sind gehärtet und gemahlen, und die Härte beträgt bis zu HRC52;
Ich bin nicht derjenige, der das Problem hat.

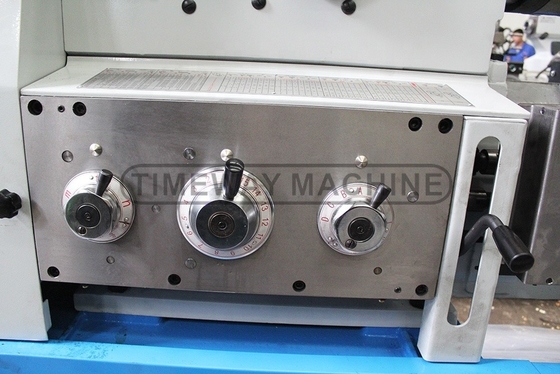

>> Automatische Zufuhr und schnelle Zufuhr an der X/Z-Achse durch einen Griff.
>> Typ USA, Typ EUROPE,italienischer TypSchnellwechselwerkzeugstellen zur Auswahl;
Ich bin nicht derjenige, der das Problem hat.
>> Für die Flachbettdrehmaschine sind eine stetige Ruhe und eine Nachruhe standardmäßig vorhanden.

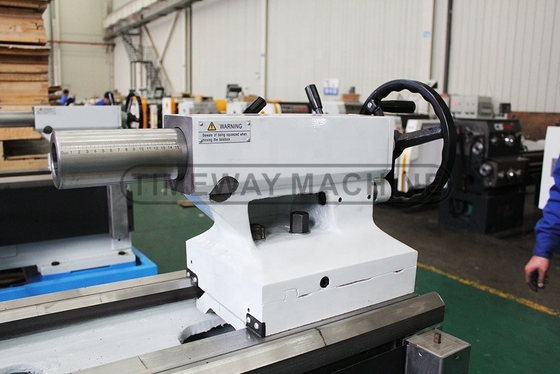

>> Die manuelle Schwanzstange kann sich schnell verriegeln und lösen.
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Horizontale Drehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Kundenfeedback
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
Einführung in das Unternehmen
Fabrikanzeige:
Profil der Fabrik:
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Besucher:
Bisher haben wir viele Kunden aus dem Ausland erhalten, und sie sind alle sehr zufrieden mit unserer Firma und Produkte
Ausstellungen:
Seit der Gründung des Außenhandelsministeriums haben wir an verschiedenen inländischen und internationalen Ausstellungen wie der Herbst-Kantonmesse, der Pekinger Ausstellung,Ausstellung in Shanghai, Moskau, Äthiopien und Russland und haben langfristige freundschaftliche Kooperationsbeziehungen mit Ausstellungskunden aufrechterhalten.
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: (1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
