>> 2/3-Achsen-Digitallese (DRO) ist verfügbar.
Der Chuck Guard ist verfügbar.
 |

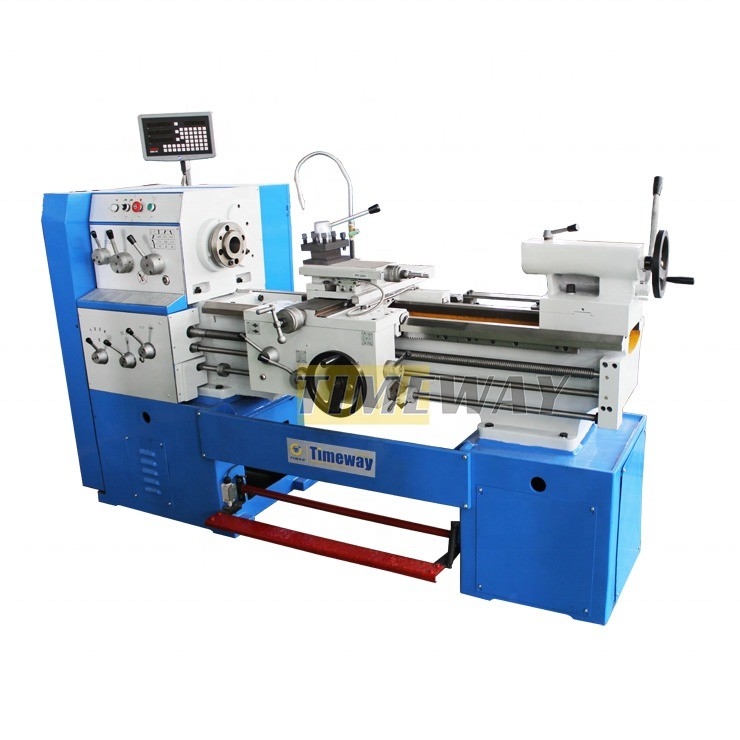

16 1600 R.P.M. Hochpräzisions-Metalldrehmaschine Mini-Drehmaschine Werkzeug mit 1500 KG Gewicht
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMEWAY |
| Modellnummer: | FL-400F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $9,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 1000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 16 - 1600 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Revierdienst | Breite des Betts (mm): | 360 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 4 |
| Spannung: | 220V/380V/400V/415V/440V | Abmessungen (L*W*H): | 2450 x 1150 x 1750 mm |
| Gewicht (Kg): | 1500 kg | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Energieeinsparung | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Normal |
| Automatische Einstufung: | Handbuch | Maschinenstil: | Drehmaschine |
| Leistung ((w): | 4 kW | Max. Swing Diameter: | 400 mm |
| Max. Swing Over Gap: | 560 mm | Breite des Betts: | 360mm |
| Abschnitt der Werkzeughalte: | 25X25MM | Mittelhöhe: | 200 mm |
| Farbe der Maschine: | Zusätzlich | Die Situation: | Neues |
| Spindelbohrung ((mm): | 52 | Anwendbare Branchen: | Hotels, Bekleidungsgeschäfte, Baumaterialgeschäfte, Maschinenreparaturwerkstätten, Produktionsstätte |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Mexiko, Spanien, Südafrika, Australien | Kernkomponenten: | Lager, Pumpe, Gang, Motor |
| Max. Drehlänge (mm): | 850 Millimeter | Jahr: | 2021 |
| Hafen: | China-Häfen | ||
Produkt-Beschreibung
Beschreibung der Produkte
3er-Kiefer-Rückschlag | Wohnzentrum |
4er-Kiefer-Rohr | Verstärktes Drehgerät |
Gesichtsplatte | Bohrschlauch |
Tode Zentren | Schnellwechselwerkzeughalter |
Drehverfolgungsschiene | Digitale Ablesung in 2/3-Achsen |
Schutz gegen Spritzen | Abdeckung |
Ölpistolen | Abdeckung der Schraube |
Arbeitsleuchte | Deckel für Werkzeugpfosten |
Kühlsystem | Fahrplatte |
Stetige Ruhe | |
Folgen Sie der Ruhe | |
Wechseln | |
Verringerungshülle | |
Fußbremse | |
Schrauben für Grundbauten | |
Werkzeugbox und Werkzeuge | |
Betriebsanleitung |
Spezifikation | Einheit | FL-360F | FL-400F | FL-500F | FL-600F | |||
Max. Schwenken Sie sich übers Bett. | mm | 360 | 400 | 500 | 600 | |||
Max. Schwenken über Kreuzrutsche | mm | 190 | 230 | 330 | 430 | |||
Max. Schwing in der Lücke. | mm | 520 | 560 | 660 | 760 | |||
Wirkliche Länge der Lücke | mm | 200 | ||||||
Abstand zur Mitte | mm | 750/1000/1500/2000/3000 | ||||||
Breite des Betts | mm | 360 | ||||||
Spindelloch | mm | 52 (fakultativ: 82) | ||||||
Spindelnase | - | ISO-C6 | ||||||
Spindelverstärker | - | Morse 6 | ||||||
Drehzahl der Spindel | Umdrehungen pro Minute | 16-1600 (12 Stufen) | ||||||
Metrischer Threadbereich | mm | 0.25-7 (17Kinds) | ||||||
Inch-Fädenbereich | T.P.I. | 5-144 (30 Kinder) | ||||||
Modul-Threadsbereich | M.P. | 0.25-3.5 (12 Arten) | ||||||
Durchmesser von Gewinden | D.P. | 10-288 (30 Arten) | ||||||
Längsschnitt-Zufuhrbereich | mm/Umsatz | 0.0832-4.66 | ||||||
Kreuzzufuhrbereich | mm/Umsatz | 0.048-2.69 | ||||||
Max. Fahrt der oberen Rutsche | mm | 95 | ||||||
Max. Fahrt des Querrutsches | mm | 180 | 200 | 250 | 250 | |||
Max. Werkzeuggröße (W x H) | mm | 20 x 20 | ||||||
Durchmesser der Schwanzhülse | mm | 65 | ||||||
Schwanzbügel mit verjüngter Hülse | - | Morse 4 | ||||||
Rückenstock-Sleeve-Reise | mm | 140 | ||||||
Hauptmotor | kW | 4 (fakultativ: 5,5/7,5) | ||||||
Motorleistung der Kühlmittelpumpe | kW | 0.125 | 0.125 | 0.125 | 0.125 | |||
Schnellfahrende Motorleistung | kW | 0.12 | 0.12 | 0.12 | 0.12 | |||
750 mm | Weigerung | 1350/1750 | 1400/1800 | 1500/1900 | 1600/2000 | |||
1000 mm | Weigerung | 1450/1850 | 1500/1900 | 1600/2200 | 1700/2100 | |||
1500 mm | Weigerung | 1600/2000 | 1650/2050 | 1750/2150 | 1900/2300 | |||
2000 mm | Weigerung | 1750/2150 | 1800/2200 | 1900/2300 | 2050/2450 | |||
3000 mm | Weigerung | 1900/2300 | 1950/2350 | 2050/2450 | 2150/2550 | |||
Verpackungsgröße ((LxWxH)) | mm | 2250/2450/2950/3450/4450 x 1150 x 1750 | ||||||
4000 mm | Weigerung | 4100/4600 | 4300/4800 | 4500/5000 | 4700/5200 | |||

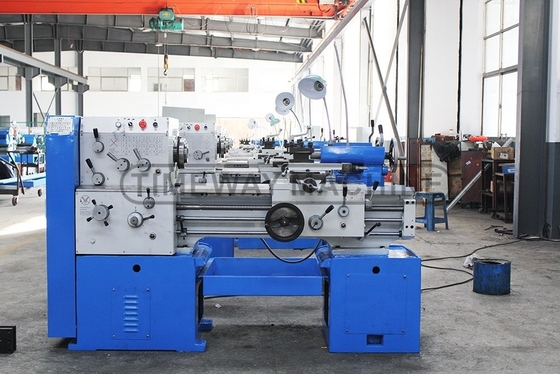

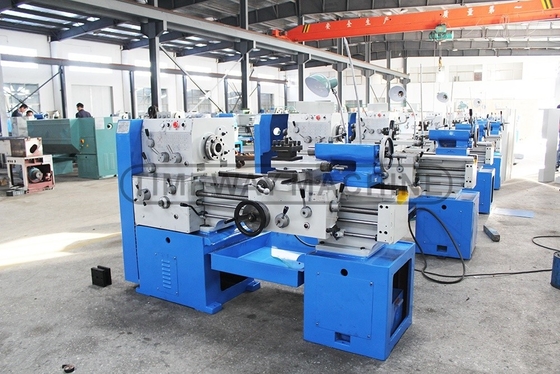

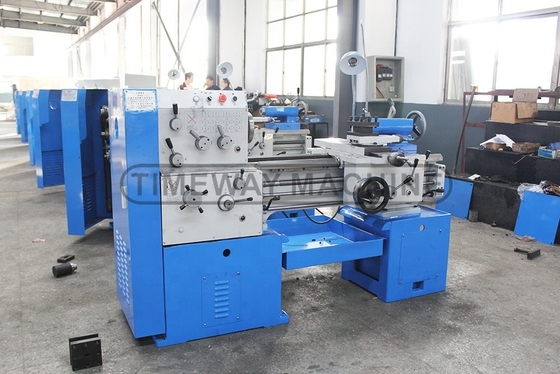

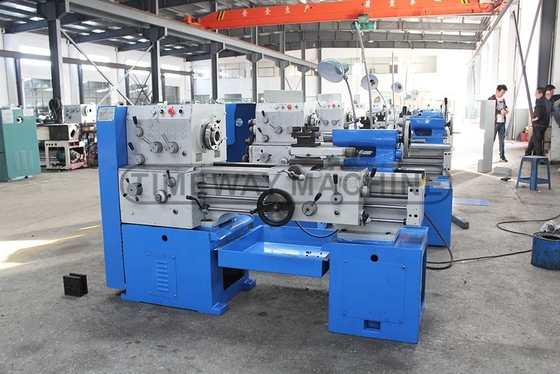

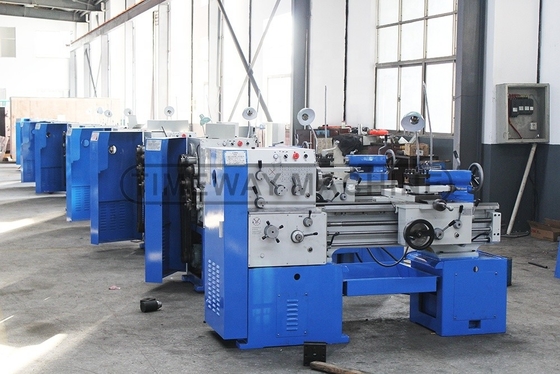

Maschinendetails
Diese Reihe Drehmaschine ist ein berühmtes Modell für mittelgroße Drehwerke. Selbst seine grundlegende Konfiguration umfasst wichtige Zubehörteile, wie 3-Kiefer-Schläger, stetige Ruhe und folgen Ruhe, Wechsel von Zahnrädern, etc.,die Anwendung dieses Modells erheblich erhöhtZur Verkürzung der unproduktiven Zeit kann dieses Modell auch mit einem 2- oder 3-Achsen-Digitallesegerät ausgestattet werden.
Ich bin nicht derjenige, der das Problem hat.
>> Standard 3- Kiefer Drehmaschine Schleuder, schnell Klemmen Werkstück;
Ich bin nicht derjenige, der das Problem hat.
>> Das Bett mit Rippen ist aus hochwertigem Gusseisen;
>> Die Leitungsleitungen sind gehärtet und gemahlen, und die Härte beträgt bis zu HRC52;
Ich bin nicht derjenige, der das Problem hat.
>> Automatische Zufuhr und Schnellzufuhr auf der X/Z-Achse;
>> Typ USA, Typ EUROPE,italienischer TypSchnellwechselwerkzeugstellen zur Auswahl;
Ich bin nicht derjenige, der das Problem hat.
>> Die mechanische Drehmaschine bremst durch den Verschleißgurt, um die Spindel schnell zum Stillstand zu bringen.
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile(nur für die CNC-Horizontale Drehmaschine):
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw-Laser-Interferometer (nur für CNC-Horizontaldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
