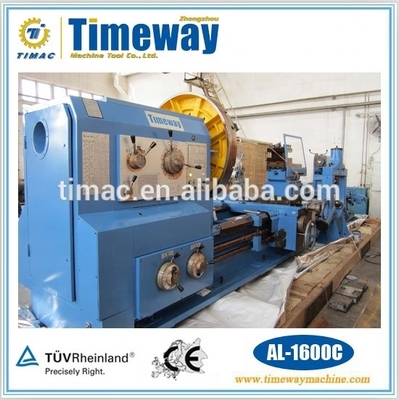

10 Tonnen Metalldrehmaschine AL-1600C mit Wettbewerbsfähigkeit und Spannung nach Kundenwunsch
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Timac |
| Zertifizierung: | ISO9001, CE |
| Modellnummer: | AL-1600C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $145,560.00/sets 1-1 sets |
| Verpackung Informationen: | Holzgehäuse (verdampft) |
| Versorgungsmaterial-Fähigkeit: | 60 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 18000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Typ: | Horizontale |
| Leistung des Spindelmotors ((kW): | 22 | Spannung: | Auf Wunsch des Kunden |
| Abmessungen (L*W*H): | als Modell | Gewicht (Kg): | 28000 Kilogramm |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis |
| Art der Vermarktung: | Neues Produkt 2020 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| CNC oder nicht: | Normal | Automatische Einstufung: | Handbuch |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Drehmaschine: | Werkzeugmaschinen |
| Max. Swing Diameter: | 1600 mm | Gewicht: | 14500 kg |
| Macht: | 22 kW | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Anwendbare Branchen: | Baumaterialwerkstätten, Maschinenreparaturwerkstätten, Produktionsstätten, Lebensmittel- und Getränk |
| Standort des Ausstellungsraums: | Vereinigte Staaten, Italien, Deutschland, VAE, Südafrika, Kasachstan, Australien | Kernkomponenten: | Lager, Pumpe, Gang, Motor |
| Max. Drehlänge (mm): | 17800 mm | Jahr: | 2022 |
| Hafen: | Tianjin oder Shanghai Hafen | ||
Produkt-Beschreibung

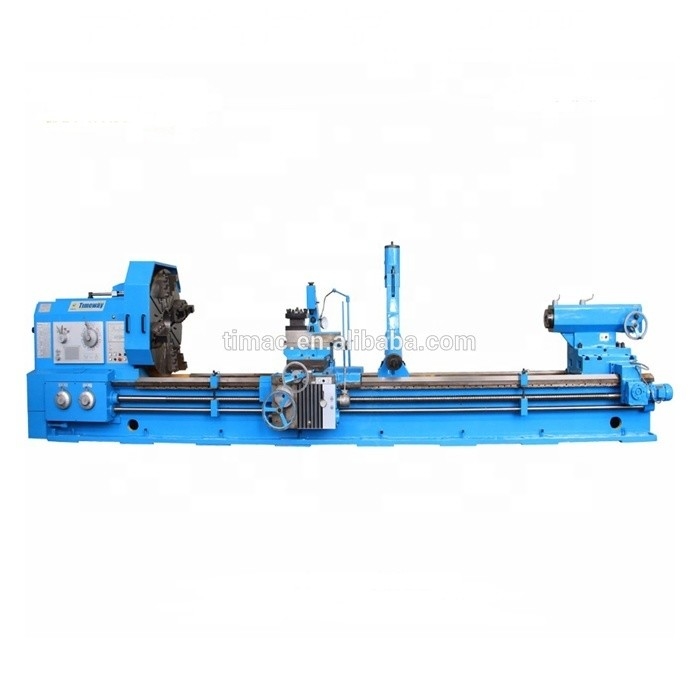

Horizontale Drehmaschine für die Metallindustrie
Eigenschaften:
Diese Drehmaschinen eignen sich hauptsächlich zum Drehen von inneren und äußeren zylindrischen, konischen und anderen Schwingflächen sowie verschiedener metrischer, Zoll-, Modul- und diametrischer Schwingfaden.Sie können auch für das Aufschließen von Öl-Grooves und Schlüsselwege verwendet werden.
1. Die Seitenwand des Betts ist mit doppelten Rippenplatten gebaut, und die Form der inneren Rippen ist von Box-Typ und Schrägrippen Kombination.Die Präzision ist stabil.Und diese Drehmaschinen können mit starker Kraft schneiden.

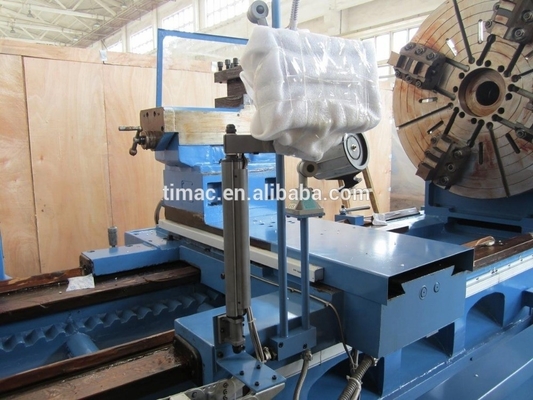

2Auf der Vorlage befindet sich eine Einrichtung, die durch einen einzigen Hebel betrieben wird und zur schnellen Durchfahrt des Wagens verwendet wird.oder mit der Hand, alles nach Wahl des Benutzers.
3Die Sattelführung ist mit TSF weichen Verschleißbeständigen Materialien verklebt.
4Auf Wunsch des Benutzers können wir die Drehmaschine mit einem automatischen Fütterungsmechanismus ausstatten.

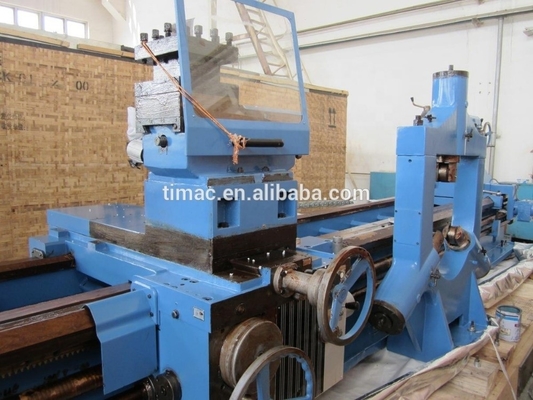

Die obere Schiebe kann unabhängig für die Drehung des kurzen Kegel verwendet werden.
In Kombination mit der Längszufuhr kann er auch eine lange Spitzenfläche drehen.
Parameter:
| Spezifikation | Einheit | Die in Absatz 1 genannten Bedingungen gelten nicht. | AL-1400C | AL-1600C | |
| Kapazitäten | Schwing übers Bett. | mm | 1250 | 1400 | 1600 |
| Schwenken Sie den Wagen um | mm | 865 | 1010 | 1210 | |
| Max. Länge des Werkstücks | mm | Der Wert der Verpackung wird auf der Grundlage der in Anhang I aufgeführten Daten berechnet. | |||
| Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||
| Max. Drehmoment der Spindel | N.m. | 12590 | |||
| Max. Schneidkraft | N | 45000 | |||
| Max. Längskraft | N | 18000 | |||
| Max. Gewicht des Werkstücks | Weigerung | 10000 | |||
| Spindel | Dia. der Spindel durch das Loch | mm | 130 | ||
| Spindelloch | Metrik 140 | ||||
| Anzahl der Vorwärtsdrehungen | 21 Arten | ||||
| Anzahl der Rückwärtsdrehungen | 12 Arten | ||||
| Spindelgeschwindigkeitsbereich | r/min | Vorwärts:3.15-315, Rückwärts:3.5-291 | |||
| Futterbewegung | Längs- und Querschnitt | 56 Arten | |||
| Bereich der Futterbewegung | mm | Längsrichtung:0.1-12, Quer:0.05-6, oberste Rutsche:0.025-3 | |||
| Anzahl der metrischen Fäden | 44 Arten | ||||
| Reichweite des metrischen Gewindes | mm | 1-120 | |||
| Anzahl der Zollfäden | 31 Arten | ||||
| Bereich von Zollfäden | 2028-1-4 | ||||
| Anzahl der Modulfäden | 45 Arten | ||||
| Bereich des Modulfaden | mm | 0.5-60 | |||
| Anzahl der Diäten. | 38 Arten | ||||
| Diätenbereich. Schrägfaden | 1/2 bis 56DP | ||||
| Werkzeugpfosten | Größe der Werkzeughalte | mm | 45x45 | ||
| Schwingungsbereich des Werkzeugpfosten | ± 90° | ||||
| Max. Fahrt der Kutsche | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | |||
| Max. Fahrt des Querrutsches | mm | 650 | |||
| Max. Fahrt der oberen Rutsche | mm | 300 | |||
| Schnell von Werkzeugpfosten | mm/min | Längsrichtung:3740, Quer:1870, oberste Folie:935 | |||

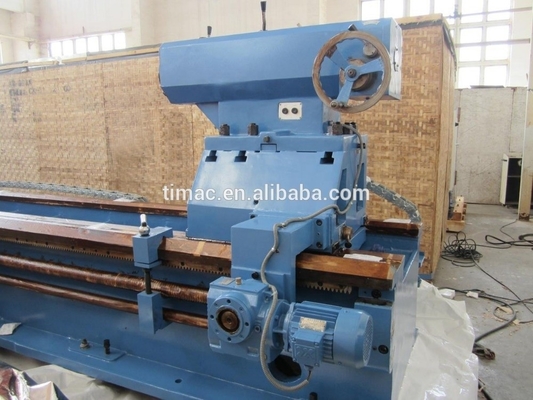

| Hinterhalt | Diäten aus Schwanzfeder | mm | 220 | ||
| Reisen der Schwanzfeder | mm | 300 | |||
| Verjüngtes Loch aus Schwanzfeder | Morse-Nummer 6 | ||||
| Andere | Hauptmotorleistung | kW | 22 | ||
| Geschwindigkeit | r/min | 970 | |||
| Leistung des Werkzeugpfosten | kW | 1.5 | |||
| Gesamtgröße der Maschine | Länge | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||
| Breite | mm | 1995 | |||
| Größe | mm | 2175 | 2325 | 2525 | |
| Maschinengewicht ((AL-1250C) | Weigerung | 14500/15800/17000/18300/20000/21500/25000/27000/- | |||
| Maschinengewicht ((AL-1400C) | Weigerung | 15000/16300/17500/18800/20500/22000/25500/27500/- | |||
| Maschinengewicht ((AL-1600C) | Weigerung | 15500/16800/18000/19300/21000/22500/26000/28000/- | |||
*AL-630B-Serie (Bettbreite: 550 mm; Ladekapazität: 2 Tonnen)
*AL-800-Serie (Bettbreite: 600 mm; Ladekapazität: 3 Tonnen)
*AL-1000B-Serie (Bettbreite: 755 mm; Ladekapazität: 6 Tonnen)
*AL-1250C-Serie (Bettbreite: 970 mm; Ladekapazität: 10 Tonnen)
Verpackung:Holzpaletten und Kunststoffhülle (Standard)
oder Sperrholzgehäuse (optional)
Verpackungsgröße:
Ein Stück in einem Gehäuse: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
Beförderter Behälter: 4 Sätze / 20'GP
