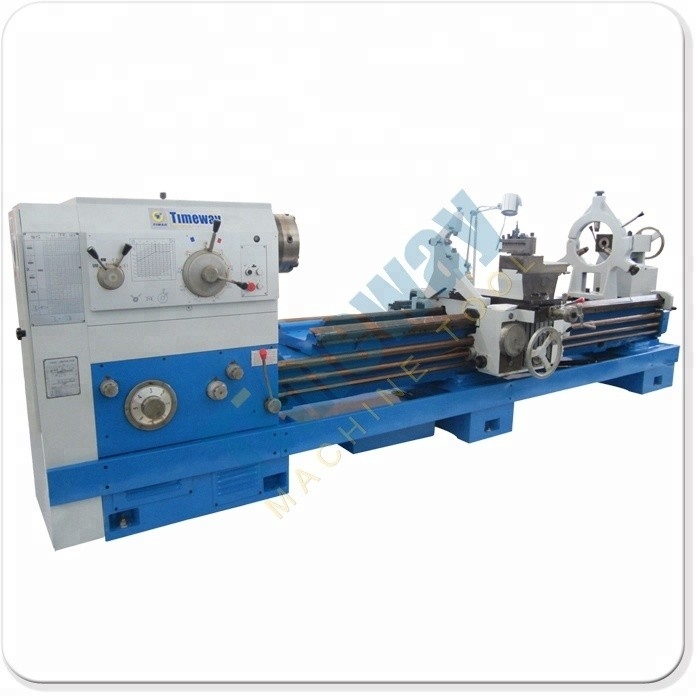

Max. Schwingendurchmesser 630 mm Hochgeschwindigkeits-horizontale Spaltbettendrehmaschine
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE,ISO Standard |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $19,900.00/sets 1-2 sets |
| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 10000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 6 - 800 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Typ: | Horizontale |
| Leistung des Spindelmotors ((kW): | 11 | Spannung: | 380 V/50 Hz |
| Abmessungen (L*W*H): | Als Länge | Gewicht (Kg): | 12500 kg |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Art der Vermarktung: | Neues Produkt 2020 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maschinentyp: | Drehmaschine für horizontale Spaltbetten | Schwenken Sie den Wagen um: | 660mm |
| Max. Gewicht des Werkstücks: | 2000 kg | Bett-Breite: | 550 mm |
| Spindel-Bohrung: | 110 mm | Spindelgeschwindigkeit: | Der Prüfstand ist in der Lage, die Prüfungen zu erledigen, wenn der Prüfstand nicht ausreichend ist. |
| Max. Swing Diameter: | 630/800/940 mm | Gewicht: | Als Länge |
| Macht: | Wechselstrom 11kw | Die Situation: | Neues |
| Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsstätten, Lebensmittel- und Getränkefa | Standort des Ausstellungsraums: | Italien, Deutschland, Brasilien, Indien, Mexiko, Südafrika, Kasachstan, Ukraine |
| Kernkomponenten: | Lager, Pumpe, Gang, Motor | Max. Drehlänge (mm): | 10000 Millimeter |
| Spindelbohrung ((mm): | 110 | Hafen: | Der chinesische Hafen. |
Produkt-Beschreibung
Hochgeschwindigkeitsdrehmaschine für horizontale Spaltungen
Die Angabe der Größenordnung der Verbrennungsmenge ist in Anhang I der Verordnung (EG) Nr. 1272/2008 zu entnehmen.
Schließmaschine mit Spaltbett
Diese Spaltbettendrehmaschinen eignen sich vor allem zum Drehen von inneren und äußeren zylindrischen, kegelförmigen und anderen Schwingoberflächen sowie verschiedener metrischer, Zollmodul- und diametrischer Schwingfaden.Sie können auch zum Aufschließen von Ölgräben und Schlüsselanlagen verwendet werden.
Eigenschaften:
1Die Seitenwand des Bettes ist mit Doppelrippenplatten gebaut, und die Form der inneren Rippen ist von Box-Typ und Schrägrippen Kombination.
2Auf der Vorlage befindet sich ein Gerät, das durch einen einzigen Hebel betrieben wird und zur schnellen Durchfahrt des Wagens verwendet wird.
Das Bremsen der Spindel und die Drehrichtung werden durch ein hydraulisches System oder nach Ihrer Wahl manuell gesteuert.
3Die Sattelführung ist mit TSF weichen, verschleißfesten Materialien verklebt.
4Wir können die Drehmaschine mit einem automatischen Zuführmechanismus ausstatten.
Der obere Schieberegler kann unabhängig für das Drehen eines kurzen Kegel oder in Kombination mit einer Längszufuhr zur Drehung einer langen spitzen Oberfläche verwendet werden.
Technischer Parameter:
| Spezifikation | Einheit | AL-630B | Die Nummern sind folgende: | AL-940B | |
| Kapazität | Schwing übers Bett. | mm | 630 | 800 | 940 |
| Schwenken Sie den Wagen um | mm | 350 | 520 | 660 | |
| Max. Länge des Werkstücks | mm | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| Max. Drehlänge | mm | 600 850 1350 1850 2850 3850 4850 5850 6850 8850 9850 | |||
| Schwenken über die Lücke | mm | 830 | 1000 | 1140 | |
| Wirkliche Breite Abstand | mm | 300 | |||
| Durchmesser der Führungsstraße | mm | 550 | |||
| Spindel | Spindelnase |
| C11 | ||
| Spindelloch | mm | 110 | |||
| Spindelloch |
| 1:20/120 | |||
| Spindelgeschwindigkeitsbereich | r/min | 7.5 ~ 1000 | 6 bis 800 | 6 bis 800 | |
| Anzahl der Drehzahlen der Spindel |
| 18 Arten | |||
| Futtermittel | Längs- und Querschnitt | r/min | 64 0,1 bis 24.32 | ||
| Querschnitts-Längsschnitt-Zufuhrrate |
| 1 / 2 | |||
| Schraubwinkel der Leadscrew | mm | 12 | |||
| Anzahl und Reichweite des metrischen Gewindes | mm | 50 1 ~ 240 mm | |||
| Anzahl und Reichweite der Zollfäden | T.P.I. | 26■ 14 ~ 1 | |||
| Anzahl und Reichweite der Modulfäden | mm | 53 0,5 bis 120 mm | |||
| Anzahl und Reichweite der diametrischen Schrägfaden | T.P.I. | 24■ 28 ~ 1 | |||
| Schnelle Durchfahrgeschwindigkeit der Beförderung | mm/min | 4000 | |||
| Reisen | Max. Fahrt des Querrutsches | mm | 440 | 540 | 570 |
| Max. Fahrt der oberen Rutsche | mm | 200 | |||
| Abschnitt der Werkzeughalte | mm | 32 | |||
| Hinterhalt | Durchmesser der Schwanzfeder | mm | 100 | ||
| Reisen der Schwanzfeder | mm | 250 | |||
| Verstärktes Loch aus Schwanzfeder |
| Morse 5 | |||
| Andere | Hauptmotorleistung | kW | 11 | ||
| Maschinenmasse | Weigerung | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 9500 11500 | |
| Abmessungen | Länge | mm | 2958 3275 3725 4225 7355 8355 9275 11275 12275 | ||
| Breite | mm | 1393 | 1437 | 1430 | |
| Größe | mm | 1537 | 1622 | 1690 | |

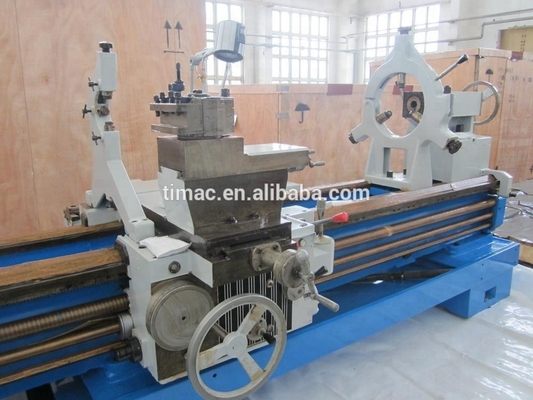

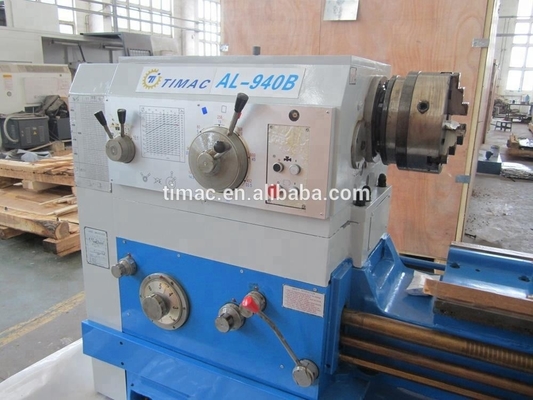

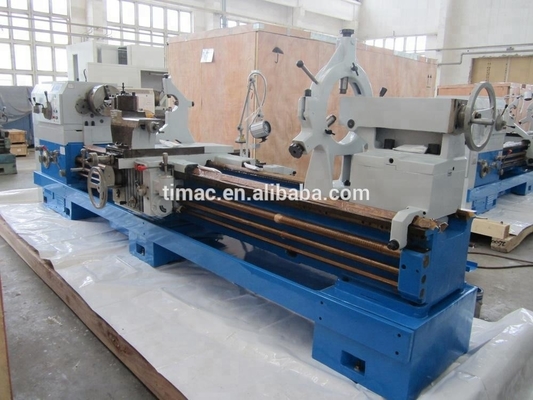

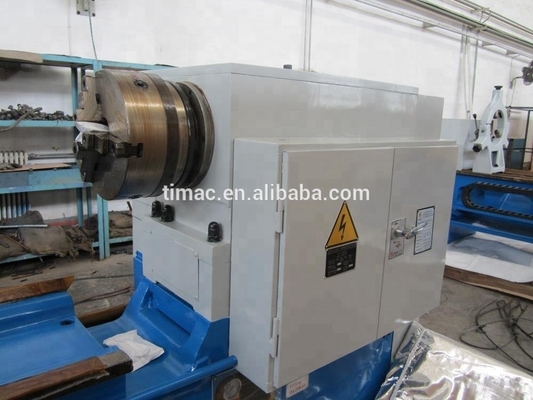

• Spindel und Futterkasten • Elektrokabine • Wagen und Heckstock

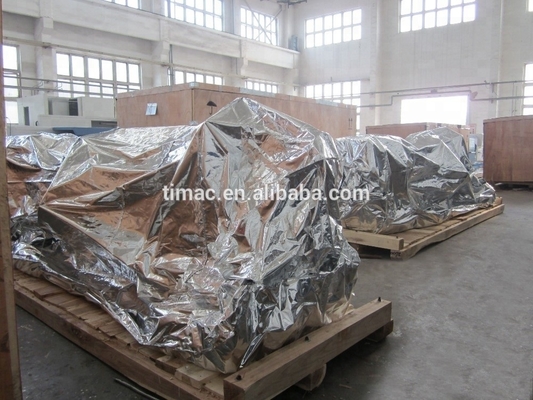

• Die Maschine ist bereit für den Versand und verfügt über eine Vakuumverpackung zur guten Feuchtigkeitssicherung.
