Produktdetails:

Herkunftsort: Henan, China
Markenname: Timac
Modellnummer: Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: $30,000.00/sets 1-4 sets
Verpackung Informationen: Holzgehäuse (verdampft)
Versorgungsmaterial-Fähigkeit: 200 Stück/Stück pro Monat
Bestpreis Kontakt

Detailinformationen
Max. Länge des Werkstücks (mm): 10000 Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: 6 - 800 R/m
Bearbeitungsfähigkeit: Schweres Gewicht Breite des Betts (mm): 550
Typ: Horizontale Leistung des Spindelmotors ((kW): 11
Spannung: angepasst Abmessungen (L*W*H): Als Drehmaschinenmodell
Gewicht (Kg): 5 000 kg Gewährleistung: 1 Jahr
Wichtige Verkaufspunkte: Hochgenauigkeit Art der Vermarktung: Gewöhnliche Ware
Maschinenprüfbericht: Bereitgestellt Video-Ausgangsinspektion: Bereitgestellt
Gewährleistung für Kernkomponenten: 1 Jahr Struktur: Horizontale Art
Schwingen über Planschlitten: 350/520/660 mm Länge des Werkstücks: 9850mm
Spindel-Bohrung: 100 mm Spindeltonner: Metrische 120
Gewicht des Werkstücks: 2000 kg Schwanzstock-Taper: Mt5
Schwanzstrümpfe: 250 mm Max. Swing Diameter: 630/800/940 mm
Ladekapazität: 2000 kg Die Situation: Neues
Spindelbohrung ((mm): 100 Anwendbare Branchen: Maschinenreparaturbetriebe, Produktionsbetriebe
Standort des Ausstellungsraums: Kanada, USA, Italien, Frankreich, Deutschland, Mexiko, Russland, Spanien, Südafrika, Australien Kernkomponenten: Bearing, Pumpe, Zahnrad, Motor, Getriebe, Motor, andere
Max. Drehlänge (mm): 9850 mm Jahr: 2020
Hafen: Tianin- oder Qingdao-Hafen

Produkt-Beschreibung

Beschreibung der Produkte

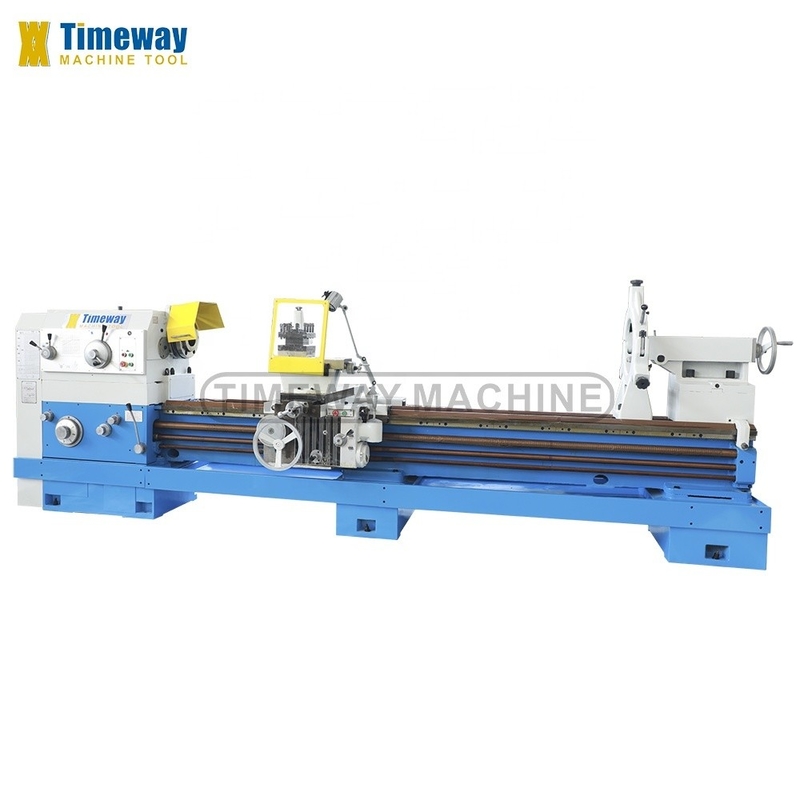

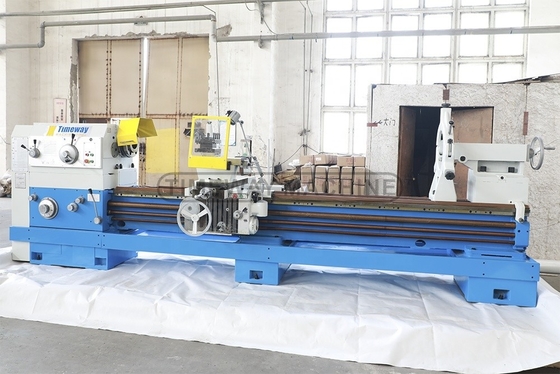

2 Tonnen Belastung Metallindustrie Drehmaschine Schwerlastwand Drehmaschine Horizontale
(AL-630B, AL-800B, AL-940B)
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 0

Eigenschaften:

1- ausgereifte Struktur: Die Werkzeugmaschine ist solide, starke Starrheit, hohe Leistung, breiter Geschwindigkeitsbereich und
Hochgeschwindigkeits- und leistungsstarkes Schneiden.

2Stabile Leistung: Geeignet für das stabile und starke Schneiden von großen und mittleren Teilen wie Gießwerk, starren Teilen und Nichteisenmetallen.

3. hochsteifes Bett: Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit und
die Führungsschiene wird mit einem Schleifverfahren mit mittlerer Frequenzlöschung geschliffen; an der gleitenden Führungsoberfläche wird die Technologie der Anti-Rauf-Führungsplatte angewendet,und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient sind in einem optimalen Zustand, wodurch das Auftreten von Niedriggeschwindigkeits-Crawling vermieden wird.

4. Hohe Steifigkeit und hohe Präzision Spindel: Die Werkzeugmaschine Spindellager adoptiert bekannte Markenprodukte.Die Spindelbox nimmt eine symmetrische Struktur an, um die thermische Verformung einheitlich zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden. Um die thermische Verformung zu verringern, wird der Kopf mit einem Ölbad geschmiert. Das vordere Ende der Hauptwelle hat eine dreigliedrige Struktur eines zweiseitigen Winkel-Kontaktkugellagers.Verbesserung der Genauigkeit und Steifigkeit. Die Getriebe im Kopfstück sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit aufrechterhält.

5. hohe Torsionsbeständigkeit, hochwertiges, sorgfältig gefertigtes Gusseisen und Induktion auf der Schienenoberfläche
Präzisionsbehandlung durch klebrige leitfähige PTFE-Schienen und handgesteuertes Präzisionsschabeln.

6. Annehmen Split-Typ-Bett-Struktur, die Führung Schiene Oberfläche nehmen doppelte V-Flachschienen, 550mm Bettbreite und die Tragfähigkeit kann bis zu 2000kg sein.
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 1
3er-Kiefer-Rückschlag
4 Kiefer unabhängige Schleuder
Stetige Ruhezeit (über 2 Meter Länge)
Gesichtsplatte
Folgen Sie der Ruhezeit (über 2 Meter Länge)
Digitale Anzeige mit 2 oder 3 Achsen
Handbewegtes Heckstock
Chuck-Wächter
Totes Zentrum des Schwanzstock
Schutzwinkel für Werkzeugpfosten
4-Stations-Werkzeugpfosten
Abdeckung
Kühlsystem
Hinterer Spritzschutz
Arbeitsleuchte
Schnell wechselnde Werkzeughalte
Werkzeugbox und Werkzeuge
Betriebsanleitung
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 2
Spezifikation
Einheit
AL-630B
Die Nummern sind folgende:
AL-940B
Max. Schwenken Sie sich übers Bett.
mm
630
800
940
Max. Schwenken über Kreuzrutsche
mm
350
520
660
Abstand zwischen den Zentren
mm
Die in Artikel 1 Buchstabe b genannten Zahlungen werden in Höhe von 5000000 EUR erhoben.
Max. Drehlänge
mm
600/850/1350/1850/2850/3850/4850/5850/7850/9850/-
Max. Schwung über die Lücke (optional)
mm
830
1000
1140
Abstandslänge (optional)
mm
300
300
300
Breite des Betts
mm
550
550
550
Ladekapazität
Weigerung
2000
2000
2000
Spindelnase
-
C11
C11
C11
Spindelbohrung
mm
100
100
100
Spindelverstärker
-
Metrische 120
Metrische 120
Metrische 120
Drehzahlbereich der Spindel
Umdrehungen pro Minute
7.5-1000
6 bis 8
6 bis 8
Schritt der Spindelgeschwindigkeit
Schritte
18
18
18
Längsschnitt-Zufuhrbereich
mm/r
0.1-24.32 (64)
0.1-24.32 (64)
0.1-24.32 (64)
Kreuzzufuhrbereich
mm/r
0.05-12.16 (64)
0.05-12.16 (64)
0.05-12.16 (64)
Schraubschraubwurf
mm
12
12
12
Metrische Fäden (Arten)
mm
1 bis 240 (50)
1 bis 240 (50)
1 bis 240 (50)
Inch-Gehäuse (Arten)
TPI
14 bis 16
14 bis 16
14 bis 16
Modulfäden (Arten)
mm
0.5-120 (53)
0.5-120 (53)
0.5-120 (53)
Durchmesser von Gewinden (Arten)
DP
28-1 (24)
28-1 (24)
28-1 (24)
Schnelle Zufuhrgeschwindigkeit
mm/min
4000
4000
4000
Kreuzrutschfahrt
mm
440
540
570
Spitzenrutschfahrt
mm
200
200
200
Größe des Werkzeugbereichs
mm
32x32
32x32
32x32
Durchmesser der Schwanzfeder
mm
100
100
100
Schwanzfederfeder
mm
250
250
250
Schwanzfederfeder
-
MT5
MT5
MT5
Hauptmotorleistung
kW
11
11
11
Maschinenlänge
mm
Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die
Maschinenbreite
mm
1393
1473
1430
Maschinenhöhe
mm
1537
1622
1690
Maschinendetails
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 3
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 4
Ich bin nicht derjenige, der das Problem hat.

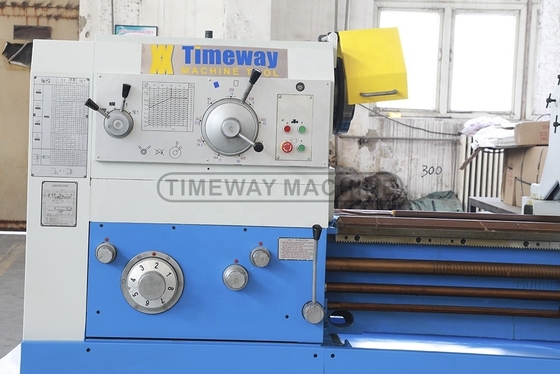

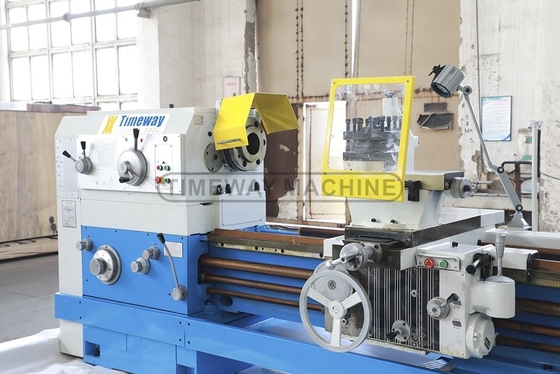

Spindelbox und Futterbox und Wagen:

Siehe auch:Die Spindeldrehscheibe kann durch Wechselgriffe mehrstufige Spindelgeschwindigkeit und Zuführgeschwindigkeit gewinnen.
Siehe auch:Die horizontale Drehmaschine kann verschiedene Arten von Fäden schneiden.
Siehe auch:Hohe Torsionsbeständigkeit, hochwertiges, sorgfältig gefertigtes Gusseisen, klebrige leitfähige PTFE-Schienen und Präzision
Handschrauben
Ich bin nicht derjenige, der das Problem hat.

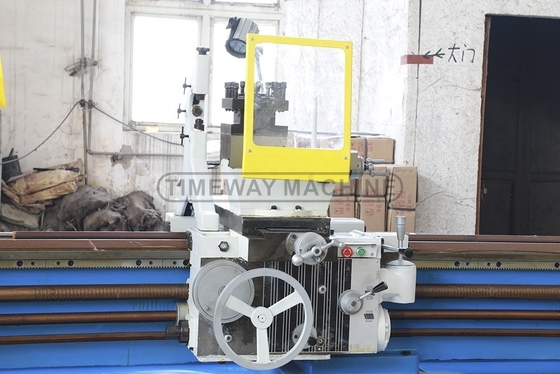

Werkzeugpfosten:

Siehe auch:Manueller 4-Ständer-Werkzeugpfosten sind Standard, haben eine starke Klemmkraft und hohe Steifigkeit.
Siehe auch:Der Schutz für den Werkzeugpfosten ist optional, entspricht der CE-Norm.
Siehe auch:Die Nachruhe eignet sich zum Drehen von dünnen Stangen, reduziert effektiv den Ausfluss der rotierenden Stange,

Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 5
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 6
Ich bin nicht derjenige, der das Problem hat.
Schleifkopf:

Siehe auch:Der Schleifkopf kann zum Schleifen der zylindrischen Oberfläche gewählt werden, um die Oberflächenrauheit des Werkstücks effektiv zu verbessern.
Ich bin nicht derjenige, der das Problem hat.

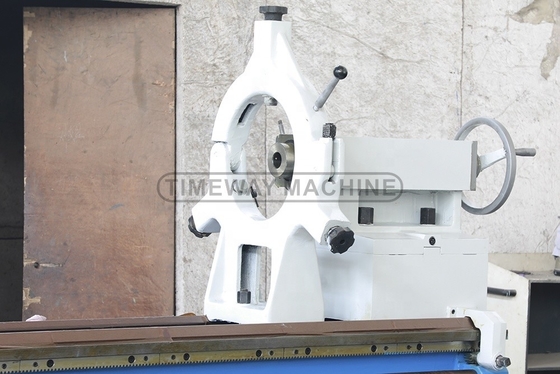

Rückenstock und stetige Ruhe:
Siehe auch:Die stetige Ruhe ist Standard für die Drehmaschine mit mehr als 2 M-Länge.
Siehe auch:Die manuelle Bewegung des Heckmaterials kann die Arbeitsintensität der Arbeiter verringern.
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 7
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 8
Elektrische Schranke und Hauptmotor:

Siehe auch:Das Elektrofachhaus verwendet Elektrobauteile von bekannten Marken mit CE-Kennzeichnung.
Siehe auch:Der Hauptmotor der Metalldrehmaschine ist im Inneren des Betts installiert, starkes Drehmoment.
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 9
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 10

Drehfläche

Nachdem die Maschine alle geometrischen Genauigkeiten erreicht hat, werden wir den Stang auf der horizontalen Drehmaschine testen und die tatsächliche Verarbeitungsgenauigkeit (Runde und Zylinderform) überprüfen.
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 11

Drehfläche

Nachdem alle Drehmaschinen alle geometrischen Genauigkeitsprüfungen durchgeführt haben, bearbeiten wir auch die Scheibenteile und überprüfen die Vertikalität der Querrutsche.

Bereit zum Versand:

Die Reihe horizontaler Drehmaschine verwendet ein standardisiertes, fumigatiertes Holzgehäuse, das den internationalen Exportnormen entspricht.
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 12
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 12
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 14
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 15
Warum Sie uns wählen
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 16
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 17
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 18
Individuelle Spannung 2 Tonnen Ladewerkzeug Metallindustrie Drehmaschine Schwerlast-horizontale Drehmaschine 19
Renishaw-Laser-Interferometer (nur für CNC-Horizontaldrehmaschine):
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
