1800 mm Horizontales Schwing Großes Paralleldrehmaschinen für Werkzeugzimmer
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timac, TIMEWAY |
| Zertifizierung: | ISO9001, CE |
| Modellnummer: | Die Ausrüstung ist in der Lage, die erforderlichen Vorrichtungen zu verwenden. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $150,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (verdampft) |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 8000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 970 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 22 |
| Spannung: | Auf Wunsch des Kunden | Abmessungen (L*W*H): | 11020x2665x2680 mm |
| Gewicht (Kg): | 21500 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Farbe der Drehmaschine: | Zusätzlich |
| Max. Gewicht des Werkstücks: | 10 t oder 12 t | Funktion der Drehmaschine: | Schneiden von großen Teilen |
| Maximaler Bearbeitungsdurchmesser des Werkstücks: | 1800 mm | Maximaler Bearbeitungsdurchmesser zwischen den Zentren: | 1410mm |
| Bearbeitungskraft: | 45000N | Längsschlag: | 8000mm |
| Kreuzschlag: | 800 mm | Höherer Turmschlag: | 300 mm |
| Durchmesser der Schwanzfeder: | 220 mm | Dienstleistungen nach dem Verkauf: | Online-Unterstützung, Videotechnischer Support |
| Nach Garantie-Service: | Videotechnischer Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort | Standort des örtlichen Dienstes: | Kanada, Vereinigtes Königreich, USA, Frankreich, Deutschland, Brasilien, Indonesien, Mexiko, Russlan |
| Die Situation: | Neues | Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturgeschäfte, Produktionsbetriebe, Betriebe, |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Frankreich, Deutschland, Brasilien, Indonesien, Russland, Rumän | Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter |
| Max. Drehlänge (mm): | 7800 Millimeter | Spindelbohrung ((mm): | m'm 130 |
| Jahr: | 2021 | Hafen: | Tianjin oder Shanghai Hafen |
Produkt-Beschreibung
| Hersteller 1800mm Schwing Großartiges Paralleldrehmaschinen für Werkzeugraum
¢ AL-1800Cx8000 ¢
|
| Standardzubehör:
| Zusätzliches Zubehör: |
|
|
|
| Technischer Parameter |
| Spezifikation | Einheit | AL-1600C | Die Nummer des Herstellers ist: | |
| Kapazitäten | Schwing übers Bett. | mm | 1600 | 1800 |
| Schwenken Sie den Wagen um | mm | 1210 | 1410 | |
| Max. Länge des Werkstücks | mm | Der Wert der Verpackung wird auf der Grundlage der in Anhang I aufgeführten Daten berechnet. | ||
| Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | ||
| Max. Drehmoment der Spindel | N.m. | 12590 | ||
| Max. Schneidkraft | N | 45000 | ||
| Max. Längskraft | N | 18000 | ||
| Max. Gewicht des Werkstücks | Weigerung | 10 000 ((12 000) | ||
| Spindel | Dia. der Spindel durch das Loch | mm | 130 | |
| Spindelloch | - | Metrik 140 | ||
| Anzahl der Vorwärtsdrehungen | Arten | 21 Arten | ||
| Anzahl der Rückwärtsdrehungen | Arten | 12 Arten | ||
| Spindelgeschwindigkeitsbereich | r/min | Vorwärts:3.15-315, Rückwärts:3.5-291 | ||
| Futterbewegung | Längs- und Querschnitt | Arten | 56 Arten | |
| Bereich der Futterbewegung | mm | Längsrichtung:0.1-12, Quer:0.05-6, oberste Rutsche:0.025-3 | ||
| Anzahl der metrischen Fäden | Arten | 44 Arten | ||
| Reichweite des metrischen Gewindes | mm | 1-120 | ||
| Anzahl der Zollfäden | Arten | 31 Arten | ||
| Bereich von Zollfäden | TPI | 28/1/4 | ||
| Anzahl der Modulfäden | Arten | 45 Arten | ||
| Bereich des Modulfaden | mm | 0.5-60 | ||
| Anzahl der Diäten. | Arten | 38 Arten | ||
| Diätenbereich. Schrägfaden | DP | 1 / 2-56 | ||
| Werkzeugpfosten | Größe der Werkzeughalte | mm | 45x45 | |
| Schwingungsbereich des Werkzeugpfosten | - Nein. | ± 90° | ||
| Max. Fahrt der Kutsche | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | ||
| Max. Fahrt des Querrutsches | mm | 650 | ||
| Max. Fahrt der oberen Rutsche | mm | 300 | ||
| Schnell von Werkzeugpfosten | mm/min | Längsrichtung:3740, Quer:1870, oberste Folie:935 | ||
| Hinterhalt | Diäten aus Schwanzfeder | mm | 220 | |
| Reisen der Schwanzfeder | mm | 300 | ||
| Verjüngtes Loch aus Schwanzfeder | - | USE-Betrieb | ||
| Andere | Hauptmotorleistung | kW | 22 | |
| Geschwindigkeit | r/min | 970 | ||
| Leistung des Werkzeugpfosten | kW | 1.5 | ||
| Gesamtgröße der Maschine
| Länge | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | |
| Breite | mm | 1995 | ||
| Größe | mm | 2525 | 2665 | |
| Eigenschaften: |
1Diese Reihe parallel drehender Drehmaschine nimmt 970mm breite rechteckige Induktionsgehärtet und Bodenbett Führungswege, so von ausgezeichneter Stabilität, hohe Steifigkeit und mit max..
2Die Hauptspindel besteht aus einem Präzisionswalzlager mit einer 3-Punkte-Stützstruktur.
3. Sattelführung mit Teflon-Gürtel überzogen, rotierende Schwanzstock-Federstruktur, um Reibung und Wärmeerzeugung zu minimieren.
4Die parallel drehenden Drehmaschinen eignen sich für verschiedene Dreharbeiten, wie z. B. das Drehen von äußeren und inneren zylindrischen Oberflächen, Endflächen und das Drehen von metrischen oder Zollfäden.mit einer Breite von mehr als 30 mm,, usw.
5Die motorisierte kurze Konikerdrehung konnte durch die oberste Schiebe unabhängig voneinander durchgeführt werden, und die motorisierte Drehung der langen Konikerdrehungen konnte durch die oberste Schiebe in Kombination mit der Längszufuhr durchgeführt werden.
6Außerdem können Schwermaschinen auch Bohr-, Trepan- und Bohrverfahren usw. durchführen.
| Maschinendetails: |
| Kopf- und Futtermittelbox:
Die Metallbearbeitungsdrehscheibe kann 33 Schritte Spindelgeschwindigkeit (3,15-315rpm), breite Geschwindigkeitsbereich verschiedene verschiedene Prozesse zu erfüllen. Die Drehmaschine kann mehrere Fäden drehen, indem sie im Einspeisungsfeld die Zahnräder wechselt. |
| Betten und Wagen:
Die gehärteten Schienen werden mit einer importierten Präzisionsschleifmaschine für Leitungsleitungen gemahlen, um eine hohe Steifigkeit und stabile Bewegung zu gewährleisten. Die 970 mm breiten Schienen garantieren eine große Tragfähigkeit (10 t). |
| Elektrisch bewegliche Heckstücke:
Elektrische bewegliche Rückenstange sind Standard für Metallbearbeitungsdrehmaschinen, reduzieren effektiv die Lärmspannung des Arbeiters und ermöglichen eine schnelle Positionierung.
|
|
Zubehör:
Manuelle Drehmaschinen sind Standard-Folge-Ruhr und stetige Ruhe zum Schneiden von Teilen mit kleinem Durchmesser. Optionale Rollenstütze eignet sich zum Beladen schwerer und großer Teile.
| |
| |

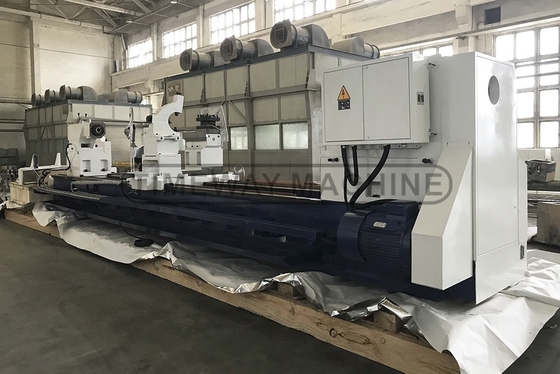

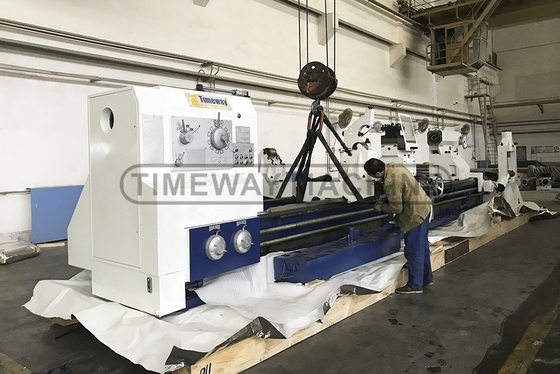

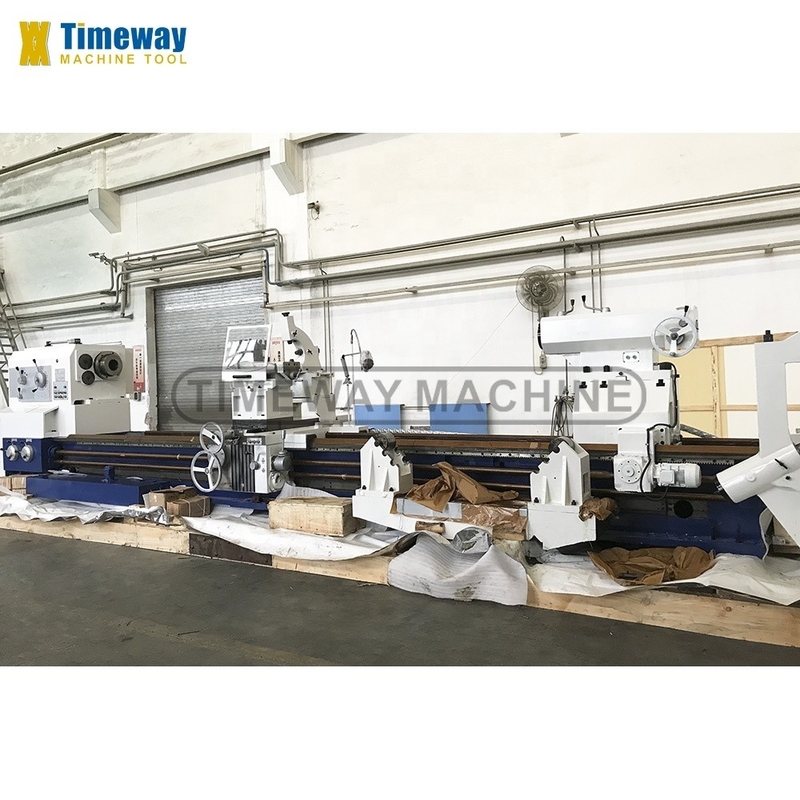

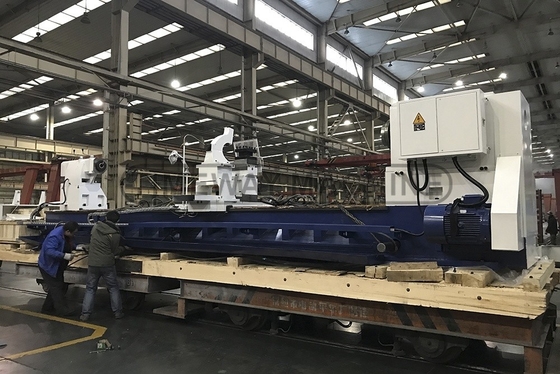

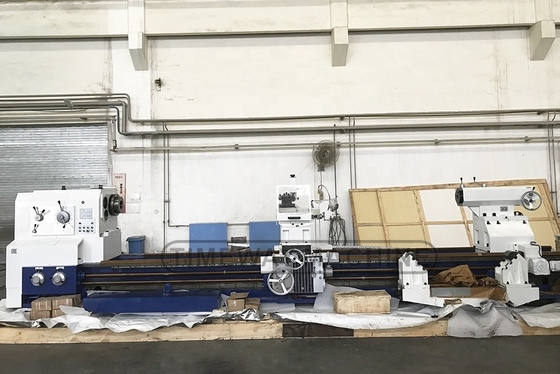

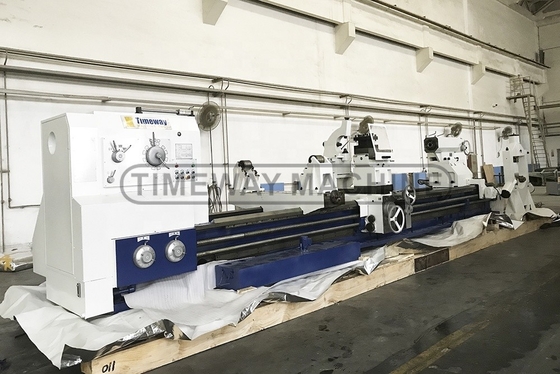

| Bereit für den Versand: |
