Spindelgeschwindigkeit 25 1600 rpm Präzisionsspaltbetten TORNOS CL-800S Competitive
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE norms |
| Modellnummer: | CL-800S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $15,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (verdampft) |
| Versorgungsmaterial-Fähigkeit: | 50 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 3000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 25 - 1600 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Revierdienst | Breite des Betts (mm): | 400 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 7.5 |
| Spannung: | Wie erforderlich. | Abmessungen (L*W*H): | 3210/3710/4710 x 1230 x 1670 mm |
| Gewicht (Kg): | 3980 KG | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Heißes Produkt 2019 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC oder nicht: | Normal |
| Automatische Einstufung: | Handbuch | Dienstleistungen nach dem Verkauf: | Ingenieure für den Service von Maschinen im Ausland, Online-Support, Videotechnischer Support |
| Drehmaschine: | Maschinen | Max. Swing Diameter: | 800 mm |
| Macht: | 7.5 kW | Gewicht: | 2800/2900/3300 kg |
| Nach Garantie-Service: | Onlineunterstützung | Standort des örtlichen Dienstes: | Kanada, Vereinigtes Königreich, USA, Deutschland |
| Die Situation: | Neues | Anwendbare Branchen: | Herstellungsbetrieb |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Deutschland | Kernkomponenten: | Lager |
| Spindelbohrung ((mm): | 105 | Max. Drehlänge (mm): | 3000 Millimeter |
| Jahr: | 2020 | Hafen: | Hafen von Shanghai |
Produkt-Beschreibung

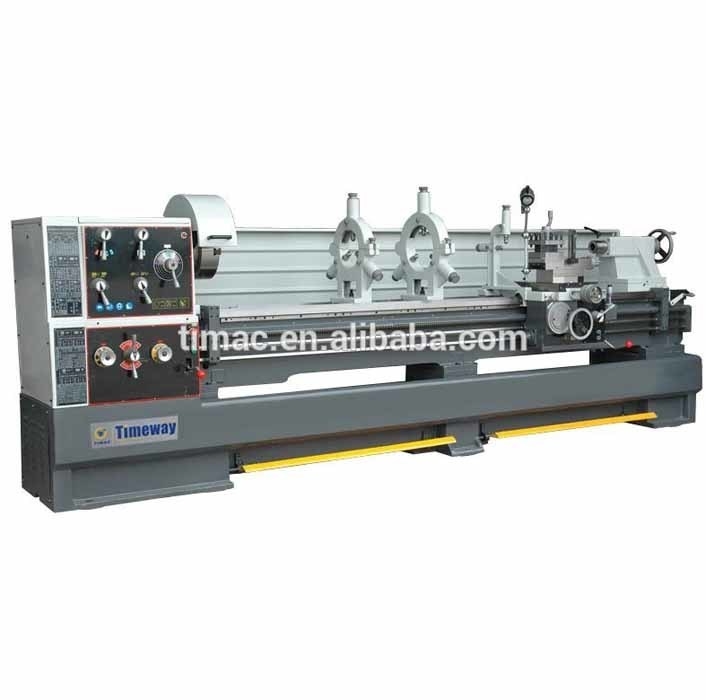

Präzisions-Gap-Bed Drehmaschinen
Eigenschaften:
1. leistungsfähige, präzise Getriebe mit kostengünstigen Drehköpfen;
2. Sie müssen keine Zahnräder ändern, Sie können alle Metrik und Zoll Faden in der Tabelle zeigen drehen;
3. Drei Punkte Unterstützung für Spindel;
4- Kupplung in der Vorlage zur Sicherheit und zur Änderung der Vorlagezufuhrrichtung ohne Änderung der Spindellaufrichtung.
Parameter:
| Modell | CL-510 | Die Nummer ist: | Die Nummer ist: | CL-800S | CL-800 |
| Schwing übers Bett. | Der Wert der Verbrennungsmenge beträgt: | 560 mm ((22") | Φ660 mm | Φ800 mm | |
| Schwenken Sie über die Kreuzrutsche | 300 mm (11-7/8") | 350 mm (13-3/4") | Φ440 mm | Φ570 mm | Φ560 mm |
| Schwing in der Lücke | 738 mm (((29") | 788 mm (((31 ") | Φ900 mm | Φ1035 mm | Φ1040 mm |
| Abstand zwischen den Zentren | 1500 mm und 2000 mm | Bei der Prüfung der Leistung werden die folgenden Anforderungen erfüllt: | |||
| Gültige Längen der Lücke | 200 mm ((8") | 250 mm | |||
| Breite des Bettes | 350 mm (13-3/4") | 400 mm | 400 mm | 510 mm | |
| Spindelnase | D1 bis 8 | ||||
| Spindelbohrung | 80 mm ((3-1/8") | Φ105 mm | |||
| Verstärker der Spindelbohrung | Nr. 7 Morse | Für die Berechnung der Verbrennungsmenge ist der Wert der Verbrennungsmenge zu berücksichtigen. | |||
| Spindelgeschwindigkeitsbereich | 12 Wechsel 25-1600 r/min | 16 Umdrehungen25-1600 Rpm | 16 Umdrehungen 17-1100 Rpm | ||
| Max.Reise der oberen Rutsche | 130 mm ((5-1/8") | 230 mm | |||
| Max.Reise der Querrutsche | 326 mm (12-15/16") | 368 mm | 420 mm | ||
| Max.Abschnitt des Werkzeugs | 25 × 25 mm "1 × 1" | ||||
| Schraubschraubfaden | 6mm oder 4TPI. | Φ40mm × 2T.P.I. oder Φ40mm × 12mm | |||
| Längsschnitt-Zufuhrbereich | 35 Arten, 0,059-1,646 mm/Rv | 25 Arten, 0,044-1,48 mm/Rv (0,00165"-0,05497"/Rv) | |||
| Kreuzzuführungsbereich | 35 Arten, 0,020-0,573 mm ((0.00048-"0.01354") | 25 Arten, 0,022 bis 0,74 mm/Rv (0.00083 bis 0,02774"/Rv) | |||
| Metrischer Threadbereich | 47 Arten 0,2-14 mm | 0.45-120 mm (54 Arten) | |||
| Inch-Fädenbereich | 60Kinds2-112T.P.L | 7/16-80T.P.I. (54 Arten) | |||
| Durchmesserbereich | 50Kinds 4-112D.P. | 7/8-160DP (42 Arten) | |||
| Modul-Pitzenbereich | 39 Arten 0.1-7M.P. | 0.25-60MP (46 Arten) | |||
| Dia. von Schwanzhalter | 75 mm ((3") | Φ90 mm | |||
| Beförderung der Schwanzhalter | 180 mm ((7") | 235 mm | |||
| Verjüngung der Schwanzhalter | Nr. 5 Morse | ||||
| Leistung des Hauptmotors | 7.5kw(10PS) 3PH | 11 kW (15 PS) | |||
| Leistung der Kühlmittelpumpe | 0.1kW ((1/8PS) 3PH | ||||
| Gesamtgröße (L × W × H) cm | 290/340 × 112 × 143 | 321/371/471cm × 123cm × 167cm | 321/371/471cm × 136cm × 167cm | ||
| Verpackungsgröße (L × W × H) cm | 296/346 × 113 × 182 | 324/374/474cm × 114cm × 191cm | 324/374/474cm × 127cm x 191cm | ||
| Nettogewicht | 2335/2685 | 2370/2720 | 2800/2900/ 3300 kg | 2850/3050/ 3450 kg | 3100/3300/ 3900 kg |
| Bruttogewicht | 2700/3070 | 2740/3110 | 3100/3200/ 3700 kg | 3180/3450/ 3980 kg | 3450/3750/ 4450 kg |
***Standardzubehör:
3 Kiefer-Chuck, 4 Kiefer-Chuck, Gesichtsplatte, stetige Ruhe, folgen Ruhe, Wechsel von Getrieben, toten Mittelpunkt, Reduktionshülle, Ölpistole, Chasing Zifferblatt Anzeige, Zentren, Kühlmittelsystem, Arbeitslicht,Fußbremsanlage, Betriebsanleitung (englische Ausgabe)
***Vorzugszubehör:
Digitales Ablesesystem (D.R.O.), Schnellwechselwerkzeugstuhl, Taper-Drehungsanlage

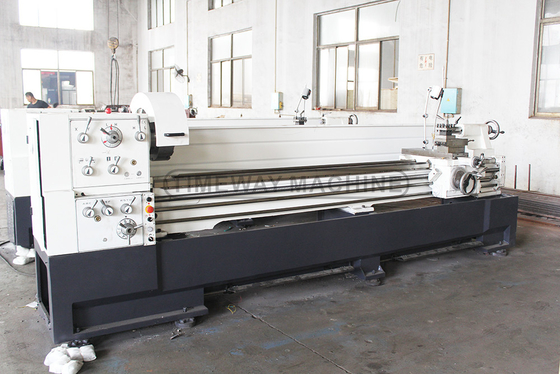

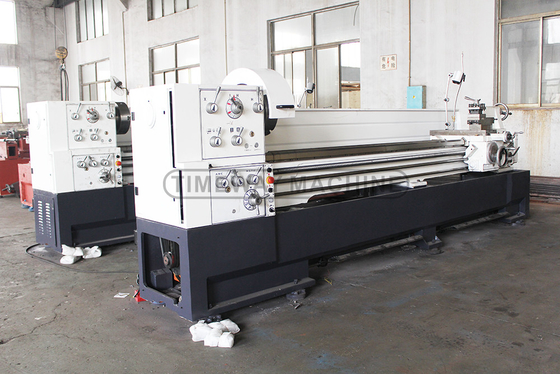

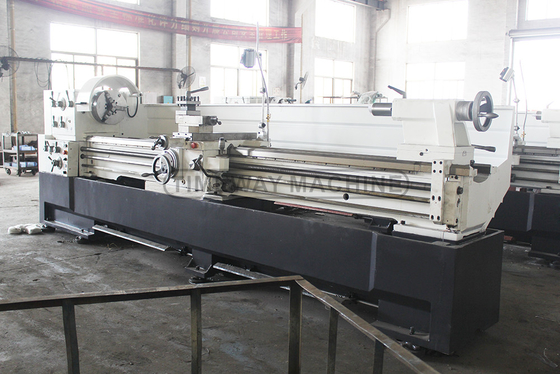

Detailbild:
| |
| |
| |

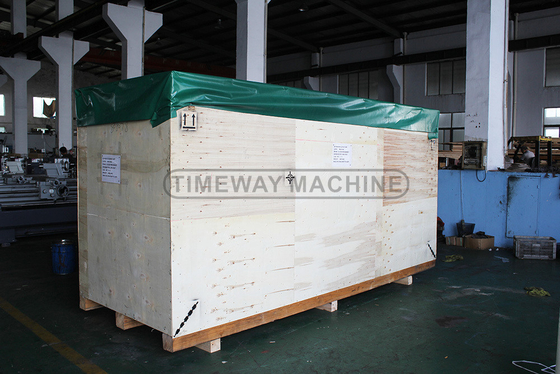

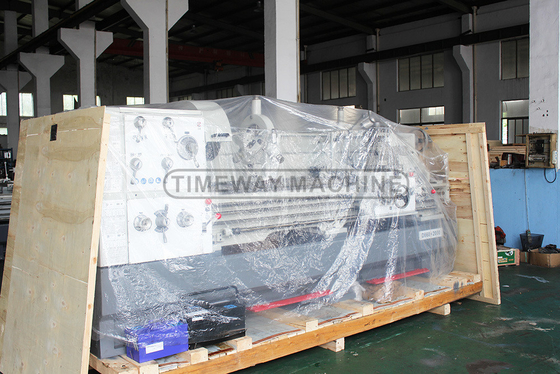

Verpackung:Holzpaletten und Kunststoffhülle (Standard)
oder Sperrholzgehäuse (optional)
Verpackungsgröße:
Ein Stück in einem Gehäuse: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
Beförderter Behälter: 4 Sätze / 20'GP
