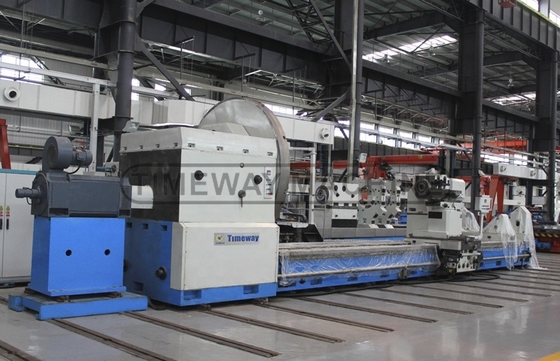

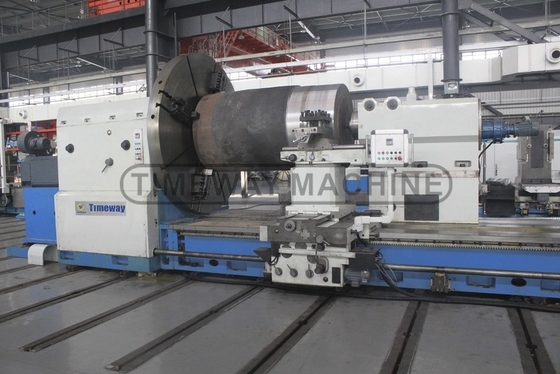

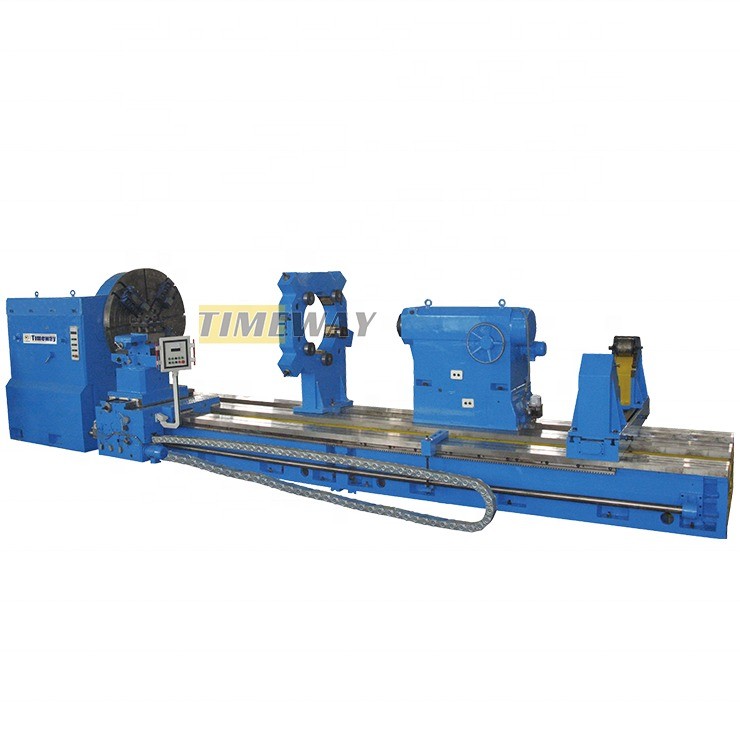

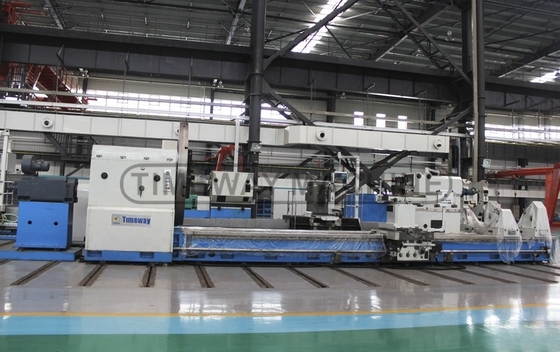

75kW Spindelmotorleistung Schwerlast-horizontale Drehmaschine mit großer Kapazität
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $340,000.00/sets 1-2 sets |
| Verpackung Informationen: | in einem Holzgehäuse (kann fumigiert werden) oder einem Sperrholzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 50 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 6000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0.8 - 160 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1600 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 75 |
| Spannung: | Auf Wunsch des Kunden | Abmessungen (L*W*H): | 16577 x 2479 x 2280 mm |
| Gewicht (Kg): | 30000 KILOGRAMM | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Ladekapazität: | 25/32/40 Tonnen |
| Durchmesser der Schachtel: | 1600 mm | Spindeltonner: | 1:7 |
| X/Z-Achsen-Versorgungsgeschwindigkeit: | 1500mm/min | X/Z-Achse Schnellzufuhrgeschwindigkeit: | 3000mm/min |
| Geschwindigkeit der schnellen Zufuhr: | 3000mm/min | Schnellzufuhrgeschwindigkeit der Schwanzhalterhülle: | 664 mm/min |
| Fadenverarbeitung: | Getriebehalter | Hauptmotor: | Großleistungsgleichstrommotor |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Die Situation: | Neues |
| Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsbetriebe, Landwir | Standort des Ausstellungsraums: | Kanada, Türkei, Vereinigtes Königreich, USA, Italien, Deutschland, Brasilien, Mexiko, Spanien, Chile |
| Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter | Spindelbohrung ((mm): | 85 |
| Max. Drehlänge (mm): | 5800 Millimeter | Jahr: | 2021 |
| Hafen: | China-Häfen | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
1.Stabile Leistung: Geeignet für das stabile und starke Schneiden von großen und mittleren Teilen wie Gießwaren, starren Teilen
und Nichteisenmetalle.
2.Hochsteifes Bett: Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine vernünftige Anordnung und eine hohe Steifigkeit, und die
In der Gleitleiteroberfläche wird der Anti-Krawallleiter
die Plattentechnologie angewendet wird und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient in einem optimalen Zustand sind,
Auf diese Weise wird das Auftreten von Niedriggeschwindigkeits-Raufen vermieden.
3.Hochsteckigkeit Gesamtbett mit 600 mm Spannweite, die eine starke Stabilität und hohe Präzision der Maschine gewährleistet, und
Lastkapazität bis 3000 kg.
4.Hohe Steifigkeit und hohe Präzision Spindel: Die Werkzeugmaschine Spindellager adoptiert bekannte Markenprodukte. Spindelbox adoptiert
eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden.
Der Vorderende der Hauptschacht nimmt eine drei-Stützungs-
Die Ausrüstung des Schlagkopfes ist so konstruiert, daß die Schlagkräfte in der SchlagkropfKopfLagerung mit einem zweiseitigen WinkelKugellager ausgestattet sind.
Die gut zusammengebaute Spindel weist die Eigenschaften einer geringen Schallbelastung auf.
Temperaturanstieg, geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit während der
Langzeitbetrieb.
5.Oberste Schieberegler kann kurze Kegel durch automatische Zufuhr oder von Hand drehen, oberste Schieberegler und Längszufuhr sind kombiniert, um die lange
Kegelförmige Oberfläche.
1.Stabile Leistung: Geeignet für das stabile und starke Schneiden von großen und mittleren Teilen wie Gießwaren, starren Teilen
und Nichteisenmetalle.
2.Hochsteifes Bett: Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine vernünftige Anordnung und eine hohe Steifigkeit, und die
In der Gleitleiteroberfläche wird der Anti-Krawallleiter
die Plattentechnologie angewendet wird und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient in einem optimalen Zustand sind,
Auf diese Weise wird das Auftreten von Niedriggeschwindigkeits-Raufen vermieden.
3.Hochsteckigkeit Gesamtbett mit 600 mm Spannweite, die eine starke Stabilität und hohe Präzision der Maschine gewährleistet, und
Lastkapazität bis 3000 kg.
4.Hohe Steifigkeit und hohe Präzision Spindel: Die Werkzeugmaschine Spindellager adoptiert bekannte Markenprodukte. Spindelbox adoptiert
eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Zentrums der Spindel zu vermeiden.
Der Vorderende der Hauptschacht nimmt eine drei-Stützungs-
Die Ausrüstung des Schlagkopfes ist so konstruiert, daß die Schlagkräfte in der SchlagkropfKopfLagerung mit einem zweiseitigen WinkelKugellager ausgestattet sind.
Die gut zusammengebaute Spindel weist die Eigenschaften einer geringen Schallbelastung auf.
Temperaturanstieg, geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit während der
Langzeitbetrieb.
5.Oberste Schieberegler kann kurze Kegel durch automatische Zufuhr oder von Hand drehen, oberste Schieberegler und Längszufuhr sind kombiniert, um die lange
Kegelförmige Oberfläche.
Spezifikation | Einheit | AL-1600H | AL-2000H | AL-2500H |
Max. Schwenken Sie sich übers Bett. | mm | 1600 | 2000 | 2500 |
Max. Schwenken über Kreuzrutsche | mm | 1250 | 1600 | 2200 |
Abstand zwischen den Zentren | mm | 3000 bis 20.000 | 3000 bis 20.000 | 3000 bis 20.000 |
Max. Drehmoment des Schubs | N.m. | 80000 | 80000 | 80000 |
Breite des Betts | mm | 1600 (drei Schiebebahnen) | 1600 (drei Schiebebahnen) | 1600 (drei Schiebebahnen) |
Ladekapazität | Tonnen | 32 | 32 | 32 |
Spindelverstärker | - | 75° | 75° | 75° |
Durchmesser der Schachtel | mm | 1600 | 1600/1800 | 1600/1800/2000 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 0.8-160 (Schrittlos) | 0.8-160 (Schrittlos) | 0.8-160 (Schrittlos) |
Längsschnittbereich | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Bereich der Kreuzzufuhr | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Metrische Schleife | mm | 2 bis 40 | 2 bis 40 | 2 bis 40 |
Zentimetergroßer Faden | TPI | 1 bis 14 | 1 bis 14 | 1 bis 14 |
Modulfaden | MP | 1.5 bis 20 | 1.5 bis 20 | 1.5 bis 20 |
Max. Fahrt des Querrutsches | mm | 725 | 725 | 800 |
Max. Fahrt der oberen Rutsche | mm | 600 | 600 | 600 |
Abschnitt der Werkzeughalte | mm | 70x70 | 70x70 | 70x70 |
Durchmesser der Schwanzfeder | mm | 300 | 300 | 300 |
Schwanzfederfeder | mm | 300 | 300 | 300 |
Schwanzfederfeder | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Geschwindigkeit der schnellen Zufuhr | mm/min | 3000 | 3000 | 3000 |
Schnellzuführgeschwindigkeit der Schwanzfeder | mm/min | 664 | 664 | 664 |
Hauptmotorleistung | kW | 75 | 75 | 75 |
Maschinenlänge | mm | 13577 bis 21577 | 13577 bis 21577 | 13577 bis 21577 |
Maschinenbreite | mm | 2479 | 2479 | 2515 |
Maschinenhöhe | mm | 2280 | 2580 | 2655 |
· 3-Maulwurf · Stetige Ruhe (über 2 Meter Länge) · Folgen Sie der Ruhezeit (über 2 Meter Länge) · Handbewegung des Schwanzbaus · Totes Zentrum des Schwanzbestandes · 4-Stations-Werkzeugposten · Kühlsystem · Arbeitsleuchte · Werkzeuge und Werkzeugkasten · Ausgleichswinkel und Schrauben · Bedienungsanleitung (englisch) | · 4- Kiefer-unabhängige Schleuder · Gesichtsplatte · 2- oder 3-Achsen-Digitalanzeiger · Schlauchschutz · Überbewahrung · Hinterer Spritzschutz · Schnell wechselnde Werkzeugpfosten |
Spindelbox:
Die Schwerdrehscheibe hat 18 Schritte vorwärts Spindelgeschwindigkeit 6-750 r/min; und hat auch 6 Schritte rückwärts 10-775 r/min. Breite Spindelgeschwindigkeit erfüllen verschiedene Verarbeitungsanforderungen.
Spindel und Drehmaschine:
Der 3-Kiefer-Rohr kommt standardmäßig für die horizontale Drehscheibe und der 4-Kiefer-Rohr und die Gesichtsplatte sind optional.Schraubschraubschutz ist optional, beenden Sie das Stoppen der Spindel, wenn sie geöffnet wird.
Schutz für Werkzeugpfosten (optional):
Ein klappbarer Schutzschutz für den Werkzeugpfosten kann die Sicherheit des Arbeiters wirksam schützen und den Werkzeugwechsel nicht behindern.
2 Achsen/DRO in drei Achsen:
Nach Bedarf der Kunden steht der DRO zur Verfügung, um die Drehmaschine unmittelbarer zu bedienen.
