Universal Drehmaschine für schwere Teile Max. Drehlänge 4800 mm Langlebigkeit
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE, ISO |
| Modellnummer: | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $95,000.00/sets 1-2 sets |
| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 20 Sätze/Sätze pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 5000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1100 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 30 |
| Spannung: | auf Anfrage | Abmessungen (L*W*H): | Werkstückgröße |
| Gewicht (Kg): | 19000 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Lange Lebensdauer | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Führungsweg: | Rechteckig |
| Maschine mit Öl: | 32# oder 46# Getriebeöl | Stromkabelsystem: | 3-phasiges und 4-drahtes System |
| Farbe: | Zusätzlich | Maximumspitzenhöhe: | 1250/1600/1800/2000 mm |
| Maschinengewicht des Werkstücks: | 16/20 Tonnen | Spindeltonner: | Metrik 140 |
| X-Achsen-Versorgungsgeschwindigkeit: | 0.05-6 mm/r | Z-Achsen-Versorgungsgeschwindigkeit: | 0.1-12mm/r |
| Die Situation: | Neues | Spindelbohrung ((mm): | 100 |
| Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturwerkstätten, Produktionsstätten, Lebensmi | Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Mexiko, Russ |
| Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter | Max. Drehlänge (mm): | 4800 mm |
| Jahr: | 2021 | Hafen: | Der chinesische Hafen. |

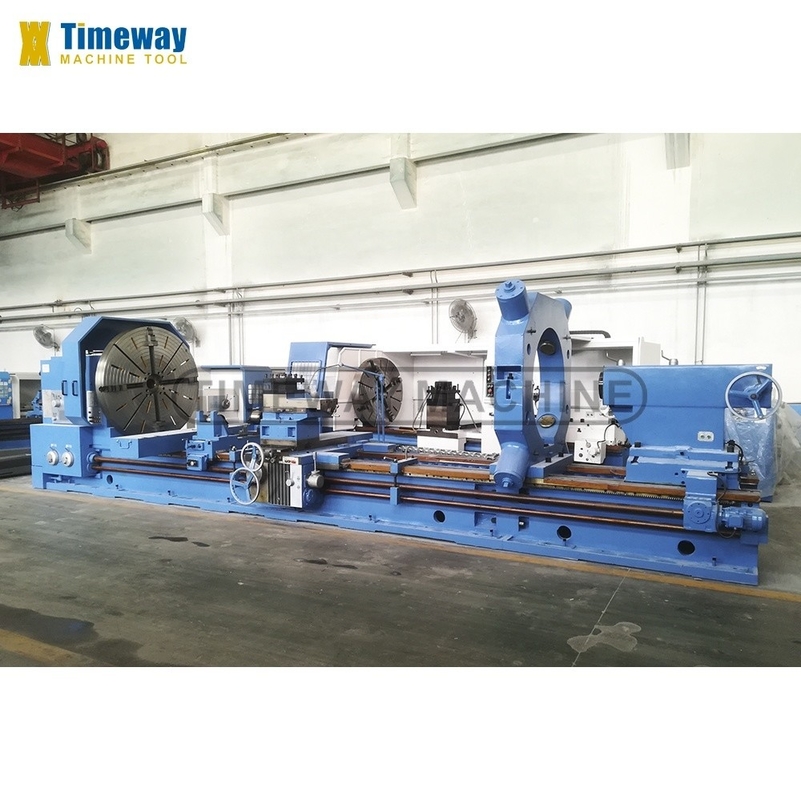

Produkt-Beschreibung
| China Schwerlastmaschinen für Schwerteile ¢ AL-1250 ¢ AL-1600 ¢ ️ Al-1800 ️ ¢ AL-2000 ¢
|
Die universelle Drehmaschine eignet sich für die Verarbeitung von Großteilen von Gießwerk, Stahl und Nichteisenmetallen.Langweilen und Nisten, und kann verschiedene interne und externe Fäden wie Zoll, Modul und Durchmesser metrisch umwandeln.
| Standardzubehör:
| Zusätzliches Zubehör: |
|
|
|
| Technischer Parameter |
| Spezifikation | Einheit | AL-1250 | AL-1600 | AL-1800 | AL-2000 |
| Max. Schwenken Sie sich übers Bett. | mm | 1250 | 1600 | 1800 | 2000 |
| Max. Schwenken über Kreuzrutsche | mm | 900 | 1250 | 1450 | 1650 |
| Abstand zwischen den Zentren | mm | Der Wert des Zinses für die Zulassung der Zinssätze wird nach Maßgabe der Zinssätze des Zinses festgesetzt. | |||
| Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/- | |||
| Breite des Betts | mm | 1100 | 1100 | 1100 | 1100 |
| Ladekapazität | Tonnen | 16 | 16 | 16 | 16 |
| Spindelnase | - | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 |
| Spindelbohrung | mm | 100 | 100 | 100 | 100 |
| Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 |
| Drehzahlbereich der Spindel | Umdrehungen pro Minute | Vorwärts: 3.15-315, Rückwärts: 3.5-291 | |||
| Schritt der Spindelgeschwindigkeit | Schritte | Vorwärts: 21, Rückwärts: 12 | |||
| X/Z-Achsen Futtermittelarten | Arten | 56 | 56 | 56 | 56 |
| Fütterungsbereich | mm/r | Längsrichtung:0.1-12; Kreuz:0.05-6; oberer Werkzeugpfosten: 0.025-3 | |||
| Metrische Fäden (Arten) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Inch-Gehäuse (Arten) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Modulfäden (Arten) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Durchmesser von Gewinden (Arten) | DP | 1/2 bis 56 (38) | 1/2 bis 56 (38) | 1/2 bis 56 (38) | 1/2 bis 56 (38) |
| Abstand vom Spindelzentrum bis zur Werkzeugbasis | mm | 53 | 53 | 53 | 53 |
| Drehwinkel des Werkzeugpfosten | - Nein. | ± 90° | ± 90° | ± 90° | ± 90° |
| Kreuzrutschfahrt | mm | 740 | 850 | 900 | 900 |
| Spitzenrutschfahrt | mm | 360 | 360 | 360 | 360 |
| Größe des Werkzeugbereichs | mm | 50x50 | 50x50 | 50x50 | 50x50 |
| Werkzeug-Post-Zufuhr pro Gar | mm | 0.05 | 0.05 | 0.05 | 0.05 |
| Durchmesser der Schwanzfeder | mm | 260 | 260 | 260 | 260 |
| Schwanzfederfeder | mm | 300 | 300 | 300 | 300 |
| Schwanzfederfeder | - | Metrische 80 | Metrische 80 | Metrische 80 | Metrische 80 |
| Hauptmotorleistung | kW | 30 | 30 | 30 | 30 |
| Maschinenlänge | mm | Die Kommission hat die Kommission aufgefordert, die in Artikel 6 Absatz 1 genannten Maßnahmen zu ergreifen. | |||
| Maschinenbreite | mm | 2058 | 2130 | 2330 | 2430 |
| Maschinenhöhe | mm | 2200 | 2380 | 2480 | 2580 |
| Eigenschaften: |
1.Reife Struktur: Parallele Drehmaschine ist solide Arbeit, starke Steifigkeit, hohe Leistung, breite Geschwindigkeitsspanne und in der Lage, mit hoher Geschwindigkeit und leistungsfähige Schneiden;der Rundheitsfehler beträgt nicht mehr als 0.015 mm, der Zylindergradfehler beträgt bei der Messlänge von 300 mm nicht mehr als 0,05 mm.
2.Hochsteifes Bett: Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine angemessene Anordnung und eine hohe Steifigkeit, und die Führungsschiene verwendet ein Zwischenfrequenzschmelzverfahren.In der Gleitleitfläche, die Antriebssicherungstechnologie angewendet wird und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient optimal sind,Auf diese Weise wird das Auftreten von niedriggeschwindigem Krabbeln vermieden.
3.Riesige ParalleldrehmaschineDie Einführung eines elektrischen Bewegungsschwanzbaus reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitsleistung.
4.Die schwere Drehmaschine kann verwendet werden, um die kurze konische Oberfläche des Motors durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr gedreht werden.
5.Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsfähiges Schneiden, Drehzahlbereich 3,15-315 Dreh/min mit 33 Drehzahl.
6.Die parallele Schwerlastdrehmaschine ist eine schwere Werkzeugmaschine mit einer maximalen Tragfähigkeit von 16 Tonnen.Bettbreite ist 1100 mm..
7.Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Hitze der Zentren reduziert.
| Kundenakzeptanz: |
| |
| |
| Maschinendetails: |

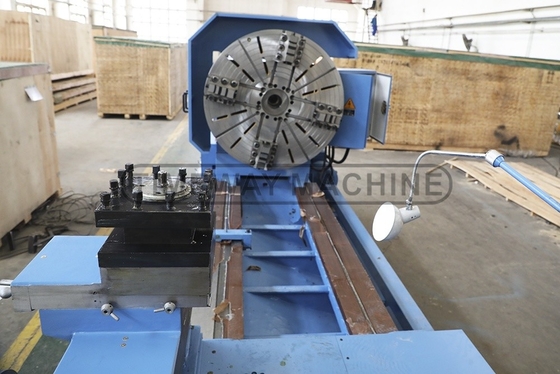

| Spindelbox und Wagen:

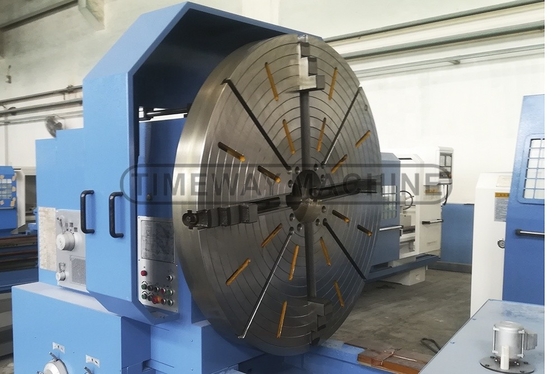

Die Spindelnase der Paralleldrehmaschine ist A2-15, Standard ausgestattet mit einem 4-Kiefer-Schläger-Durchmesser von 1600 mm.
Parallele Drehmaschine kann 33 Schritte Spindelgeschwindigkeit durch Getriebewechsel erhalten, um sicherzustellen, verschiedene Arten von Verarbeitungsanforderungen.

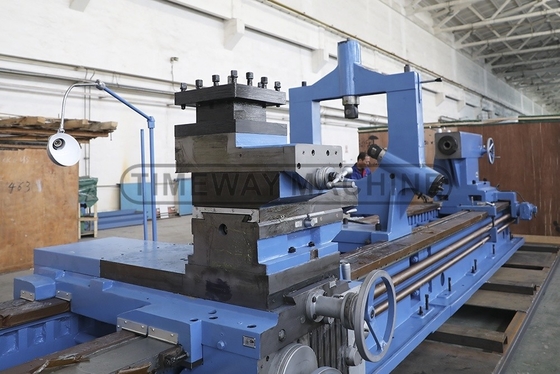

Die Drehmaschine kann automatisches Schneiden und schnelles Füttern auf dem Kreuz, in Längsrichtung und mechanisches Füttern für den oberen Werkzeugpfosten realisieren.
|
| Leitungsleinen:
Die Schneidmaschine verwendet 1100 mm breite Schienenspannweite und verwendet rechteckige Führungswege, große Ladekapazität und höhere Stabilität. |
|
|
| Elektrische Schranke:
Das elektrische Schrank ist auf der Rückseite des Parallels installiert, es ist schön und bequem zu transportieren. |
| CE-Elektrische Bauteile:
Das elektrische Schrank ist in Übereinstimmung mit CE-Standard, alle elektrischen Komponenten adoptieren berühmte Marke, die Kunden wählen auch Marke, die Sie mögen.
| |

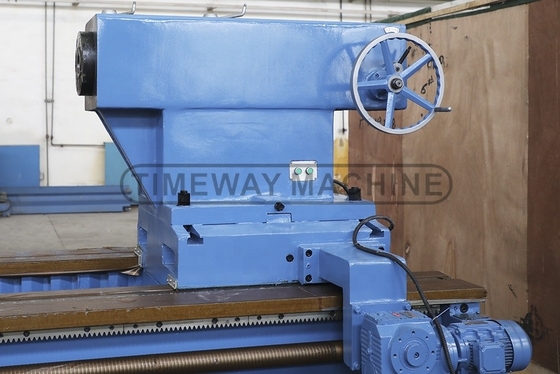

| Elektrisch bewegliche Heckstücke:
Die Schwerlast-Paralleldrehmaschine ist mit elektrischem beweglichen Rückenstock ausgestattet, wodurch die Arbeitsintensität der Bediener reduziert wird. |

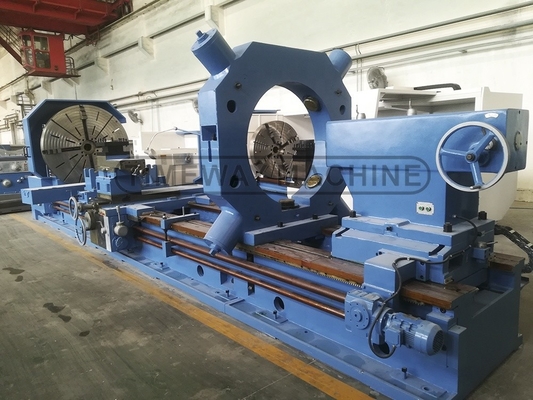

| Stetige Ruhe:
Als Standardkonfiguration erfüllen die stetigen Ruhepunkte dünne und lange Stangen, um die Bearbeitungsgenauigkeit zu gewährleisten. | |
| Rollenunterstützung:
Die Rollenstütze dient zum Beladen von schweren und großen Teilen, erhöht die Belastungskapazität bis zu 20 Tonnen der parallelen Drehmaschine. |
| Fertigmaschine: |
