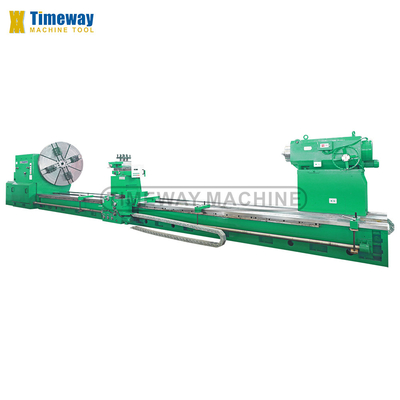

40 Tonnen riesige horizontale Schwerlastmaschinen mit maximaler Schwingung
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | Die in Absatz 1 genannten Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wu |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $450,000.00/sets 1-1 sets |
| Verpackung Informationen: | Holzpalette. |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze/Sätze pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 10000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0.8 - 160 R/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 1600 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 75 |
| Spannung: | 220V-440V | Abmessungen (L*W*H): | 13577x2515x2655 mm |
| Gewicht (Kg): | 40000 kg | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Schwere Schneidkraft | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | TPIs: | 1-14 |
| Automatische Einstufung: | Handbuch | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Art der Ware: | Horizontale Schwerlastdrehmaschine | Ladekapazität: | 40tons |
| Planschlitten Max. Swing Over: | 2200 mm | Abstand zwischen Mitten: | 3000 bis 2000 mm |
| Max. Drehmoment des Schubs: | 80000N.m. | Bett-Breite: | 1600 mm ((3 Schiebeweg) |
| Max. Travel des Planschlittens: | 800 mm | Die Situation: | Neues |
| Anwendbare Branchen: | Herstellungsbetriebe, Bauarbeiten | Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Brasilien, Peru, Mexiko, Russland, Spanien, Chile, VAE, Südafrika |
| Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter | Max. Drehlänge (mm): | 9800 mm |
| Spindelbohrung ((mm): | 85 | Jahr: | 2020 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
1Das Maschinenbett ist eine integrierte boxförmige dreieckige Schienenstruktur, die in einmaligem Gießen mit hochwertigem Gießen gegossen
Nach zweimaliger Alterung ist die Stabilität gut; die Breite der Leitleiste beträgt 1600 mm, die Steifigkeit ist
Die Präzisionsschleifen durch importierte Führungsschleifmaschinen sorgen für eine lange Lebensdauer,
Präzision und gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 KW Gleichstrommotor angetrieben.22.2, 3 Schritte Drehzahlwechsel, und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200Die Spindel erhält einen stufenlosen Drehzahlregelungsbereich von 0,8 bis 160 R/min.
3Das Zuführungssystem ist durch den Lichtbalken mit dem Hauptantrieb verbunden, so daß die Zuführung direkt mit der Spindelgeschwindigkeit zusammenhängt und die Zuführungsgeschwindigkeit bequem zu wählen ist.
4Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
5. Die Werkzeugmaschine mit elektrischem beweglichen Heckstock reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitseffizienz.
6Diese Reihe von Werkzeugmaschinen liefert zwei Arten von Mittelrahmen, nämlich einen geschlossenen Mittelrahmen und einen offenen Mittelrahmen.
7. Zwei Reihen von hochpräzisen Regalen sind vor und hinter der Maschine installiert, die vorderen Regalen treibt die Wagenzufuhr
Sie werden mit einem Drehfaden ausgestattet, und die hintere Reihe von Regalen treibt den Heckstock für die motorisierte Bewegung an.
8. Hohe Steifigkeit und hohe Präzision Spindel: Das Werkzeugmaschinen Spindel Lager nimmt inländische bekannte Markenprodukte.
Die Box hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.
Um die thermische Verformung zu reduzieren, wird der Kopf mit einem Ölbad geschmiert.
Die gut zusammengebaute Spindel weist die Eigenschaften einer niedrigen Temperatur auf
Aufstieg, geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit beibehalten kann
Die Operation.
Nach zweimaliger Alterung ist die Stabilität gut; die Breite der Leitleiste beträgt 1600 mm, die Steifigkeit ist
Die Präzisionsschleifen durch importierte Führungsschleifmaschinen sorgen für eine lange Lebensdauer,
Präzision und gute Aufbewahrung.
2Der Hauptantriebsmechanismus der Werkzeugmaschine wird von einem 75 KW Gleichstrommotor angetrieben.22.2, 3 Schritte Drehzahlwechsel, und das Verhältnis zwischen mechanischer und elektrischer Drehzahl beträgt 1:200Die Spindel erhält einen stufenlosen Drehzahlregelungsbereich von 0,8 bis 160 R/min.
3Das Zuführungssystem ist durch den Lichtbalken mit dem Hauptantrieb verbunden, so daß die Zuführung direkt mit der Spindelgeschwindigkeit zusammenhängt und die Zuführungsgeschwindigkeit bequem zu wählen ist.
4Die Schwanzfeder ist eine drehbare Struktur, die den Verschleiß und die Wärmebelastung der Zentren verringert.
5. Die Werkzeugmaschine mit elektrischem beweglichen Heckstock reduziert die Arbeitsintensität des Bedieners und verbessert die Arbeitseffizienz.
6Diese Reihe von Werkzeugmaschinen liefert zwei Arten von Mittelrahmen, nämlich einen geschlossenen Mittelrahmen und einen offenen Mittelrahmen.
7. Zwei Reihen von hochpräzisen Regalen sind vor und hinter der Maschine installiert, die vorderen Regalen treibt die Wagenzufuhr
Sie werden mit einem Drehfaden ausgestattet, und die hintere Reihe von Regalen treibt den Heckstock für die motorisierte Bewegung an.
8. Hohe Steifigkeit und hohe Präzision Spindel: Das Werkzeugmaschinen Spindel Lager nimmt inländische bekannte Markenprodukte.
Die Box hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.
Um die thermische Verformung zu reduzieren, wird der Kopf mit einem Ölbad geschmiert.
Die gut zusammengebaute Spindel weist die Eigenschaften einer niedrigen Temperatur auf
Aufstieg, geringe thermische Verformung und hohe Präzision, wodurch die Spindel eine relativ stabile Genauigkeit beibehalten kann
Die Operation.
Spezifikation | Einheit | AL-1600H | AL-2000H | AL-2500H | ||
Max. Schwenken Sie sich übers Bett. | mm | 1600 | 2000 | 2500 | ||
Max. Schwenken über Kreuzrutsche | mm | 1250 | 1600 | 2200 | ||
Abstand zwischen den Zentren | mm | 3000 bis 20.000 | 3000 bis 20.000 | 3000 bis 20.000 | ||
Max. Drehmoment des Schubs | N.m. | 80000 | 80000 | 80000 | ||
Breite des Betts | mm | 1600 (drei Schiebebahnen) | 1600 (drei Schiebebahnen) | 1600 (drei Schiebebahnen) | ||
Ladekapazität | Tonnen | 32 | 32 | 32 | ||
Spindelverstärker | - | 75° | 75° | 75° | ||
Durchmesser der Schachtel | mm | 1600 | 1600/1800 | 1600/1800/2000 | ||
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 0.8-160 (Schrittlos) | 0.8-160 (Schrittlos) | 0.8-160 (Schrittlos) | ||
Längsschnittbereich | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Bereich der Kreuzzufuhr | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
Metrische Schleife | mm | 2 bis 40 | 2 bis 40 | 2 bis 40 | ||
Zentimetergroßer Faden | TPI | 1 bis 14 | 1 bis 14 | 1 bis 14 | ||
Modulfaden | MP | 1.5 bis 20 | 1.5 bis 20 | 1.5 bis 20 | ||
Max. Fahrt des Querrutsches | mm | 725 | 725 | 800 | ||
Max. Fahrt der oberen Rutsche | mm | 600 | 600 | 600 | ||
Abschnitt der Werkzeughalte | mm | 70x70 | 70x70 | 70x70 | ||
Durchmesser der Schwanzfeder | mm | 300 | 300 | 300 | ||
Schwanzfederfeder | mm | 300 | 300 | 300 | ||
Schwanzfederfeder | - | 100, 1:7 | 100, 1:7 | 100, 1:7 | ||
Geschwindigkeit der schnellen Zufuhr | mm/min | 3000 | 3000 | 3000 | ||
Schnellzuführgeschwindigkeit der Schwanzfeder | mm/min | 664 | 664 | 664 | ||
Hauptmotorleistung | kW | 75 | 75 | 75 | ||
Maschinenlänge | mm | 13577 bis 21577 | 13577 bis 21577 | 13577 bis 21577 | ||
Maschinenbreite | mm | 2479 | 2479 | 2515 | ||
Maschinenhöhe | mm | 2280 | 2580 | 2655 | ||
• 4-Kiefer-unabhängige Schleuder • Ständige Ruhe • Totes Zentrum des Schwanzstockens • Kühlsystem • Arbeitsleuchte • Elektrisch bewegliche Schwanzstange • Werkzeuge und Werkzeugkasten • Ausgleichswinkel und Schrauben • Bedienungsanleitung (englisch) | • Gesichtsplatte • 2- oder 3-Achsen-Digitalanzeiger • Schlauchschutz • Schutz für Werkzeugpfosten • Hintersteckenschutz • Rollenunterstützung |

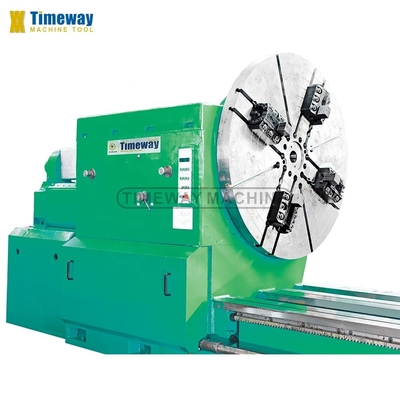

Spindelbox:
Bei riesigen Drehmaschinen ist die Spindel durch den Lochdurchmesser 85 mm, Boxsplit-Struktur, hohe Kontaktsteifigkeit;
und Rückenstütze zwei-Punkte-Hilfe mechanische Struktur, so dass die großen Drehmaschinen radialen Auslauf und axiale Auslauf, hohe
Hochfrequente Löschung und Präzisionsschleifen von Getrieben, hohe Präzision, reibungsloser Betrieb, geringer Lärm.
und Rückenstütze zwei-Punkte-Hilfe mechanische Struktur, so dass die großen Drehmaschinen radialen Auslauf und axiale Auslauf, hohe
Hochfrequente Löschung und Präzisionsschleifen von Getrieben, hohe Präzision, reibungsloser Betrieb, geringer Lärm.

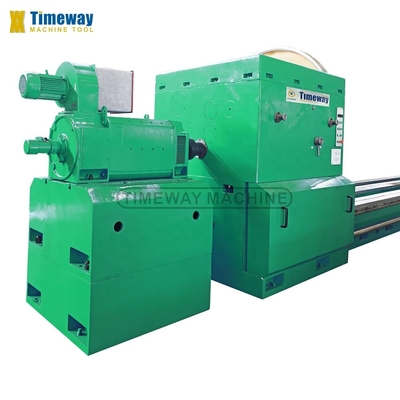

Gleichstrom 75 kW Hauptmotor:
Die schweren Drehmaschinen können Spindelgeschwindigkeit gewinnen
0.8-160rpm mit Schrittlos, die Hauptgetriebestruktur wird durch den Hauptmotor DC 75KW angetrieben, großes Drehmoment und starke Drehung
Die Schnittgeschwindigkeit der Spindel wird durch Anpassung des Drucks und des Magnetismus angepasst.
0.8-160rpm mit Schrittlos, die Hauptgetriebestruktur wird durch den Hauptmotor DC 75KW angetrieben, großes Drehmoment und starke Drehung
Die Schnittgeschwindigkeit der Spindel wird durch Anpassung des Drucks und des Magnetismus angepasst.

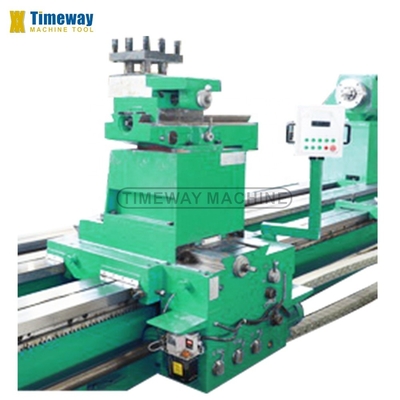

Beförderung:
Die Drehmaschine wird durch den Lichtstang an den Hauptantrieb angeschlossen, so daß die Zufuhr direkt mit der Spindelgeschwindigkeit zusammenhängt und die Zufuhrgeschwindigkeit für die Auswahl geeignet ist.
Zwei Reihen von hochpräzisen Racks sind vor und hinter den riesigen schweren Drehmaschinen installiert.
Die Antriebe der Wagenzufuhr umdrehen die Fäden, und die Hinterhalter fahren feindliche motorisierte Bewegung.
Zwei Reihen von hochpräzisen Racks sind vor und hinter den riesigen schweren Drehmaschinen installiert.
Die Antriebe der Wagenzufuhr umdrehen die Fäden, und die Hinterhalter fahren feindliche motorisierte Bewegung.
Drei Gleisbahnen:
Die große Schwerlastanlage nimmt die Struktur der drei Gleisbahnen an, die Bettbreite beträgt bis zu 1600 mm, hohe Steifigkeit und starke Antivibration, so daß die Tragfähigkeit 40 Tonnen beträgt.
Die Schienen der Drehmaschinen sind mittelfrequenzgehärtet (HRC68) und durch eine importierte Schienenschleifmaschine gemahlen.
Die Schienen der Drehmaschinen sind mittelfrequenzgehärtet (HRC68) und durch eine importierte Schienenschleifmaschine gemahlen.
Tialstock:
Hohe Steifigkeit und große Tragfähigkeit.
Durchmesser des Heckstücks: 400 mm
Konischer Winkel in der Mitte: 75°
Wirkliche Fahrt des Heckbestandes: 300 mm
Durchschreitend bewegliche Strecke des Heckstücks: 15 mm
Durchmesser des Heckstücks: 400 mm
Konischer Winkel in der Mitte: 75°
Wirkliche Fahrt des Heckbestandes: 300 mm
Durchschreitend bewegliche Strecke des Heckstücks: 15 mm
Stetige Ruhe und Rollenunterstützung:
Die Riesendrehmaschinen sind standardmäßig mit stetiger Ruhe ausgestattet, die Rollenstütze ist optional nach Wahl des Kunden.
Elektrische Schranke:
Klares Drahtlayout, CE-Kennzeichnung von elektrischen Komponenten.
Warum Sie uns wählen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
A: 1. Hohe Qualität zu günstigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.
F: Was ist die MOQ?
A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
F: Was ist mit den Zahlungsbedingungen?
A: (1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
F: Wie wäre es mit der Garantie?
A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
