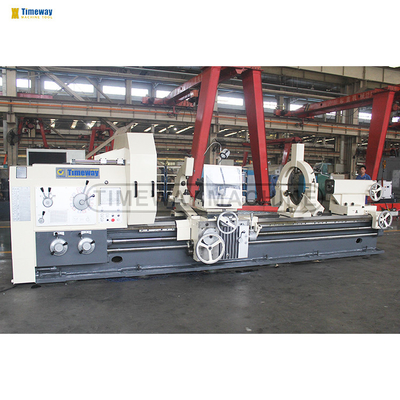

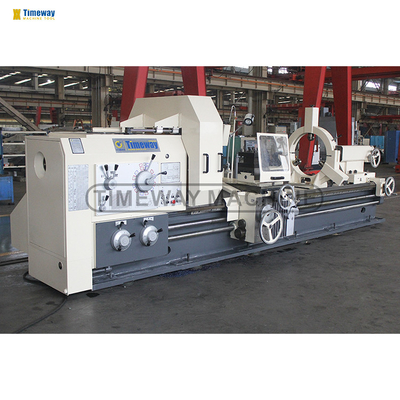

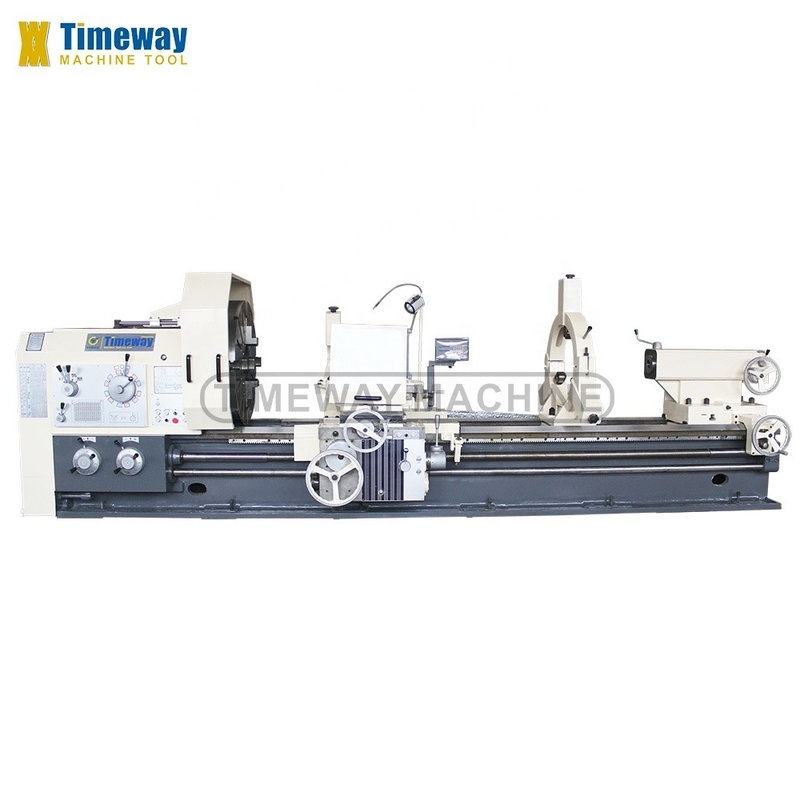

Ein-Teil-Struktur 1000mm integrierte Bettart Flachbett Drehmaschine mit 4000mm Z-Achse Reisen
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | AL-1000Bx4M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $32,999.00/sets >=1 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 4000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 755 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 22 |
| Spannung: | 220V/380V/400V | Abmessungen (L*W*H): | 7100x2150x1700 mm |
| Gewicht (Kg): | 11000 Kilogramm | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Maschinenstruktur: | einteilig |
| Typ der Führung: | V-Flachform | Chuck Größe: | 1000 mm |
| Spitzenhöhe: | 1000 mm | Schwingen über Planschlitten: | 615mm |
| Reisen auf der X-Achse: | 520mm | Z-Achsen-Reise: | 4000 mm |
| Höchstfahrt zwischen Werkzeug- und Werkzeugstuhl: | 300 mm | Größe des Werkzeugbereichs: | 45X45mm |
| Drehwinkel des Werkzeugpfosten: | 90° | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Einzelhandel, Bauarbeiten |
| Standort des Ausstellungsraums: | Kanada, Türkei, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Saud | Kernkomponenten: | Bearing, Pumpe, Getriebe, Motor, Getriebe, Druckbehälter |
| Max. Drehlänge (mm): | 3800 Millimeter | Jahr: | 2020 |
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
* Diese Reihe Horizontale Drehmaschine eignet sich für die Verarbeitung großer und mittlerer Teile von Gießwaren, Stahl und Nichteisen
Metalle. Es kann äußeren Kreis, innere Loch, Endgesicht, Rillen, Bohren, Bohren und Nisten drehen und kann verschiedene innere
und externe Fäden, wie z. B. metrische, Zoll-, Modul- und Durchmesser.
* Die Maschine hat einen festen Körper, eine starke Steifigkeit, eine hohe Leistung, einen breiten Geschwindigkeitsbereich und ist in der Lage,
Schnitt: Bei Fertigstellung beträgt der Rundheitsfehler nicht mehr als 0,01 mm, der zylindrische Gradfehler nicht mehr als 0,03 mm in der Messlänge von 300 mm.
* Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine vernünftige Anordnung und eine hohe Steifigkeit, und die Führungsschiene verwendet ein Zwischenfrequenzschmelzverfahren.Auf der Gleitleitfläche, die Antriebssicherungstechnologie angewendet wird und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient optimal sind,Auf diese Weise wird das Auftreten von niedriggeschwindigem Krabbeln vermieden.

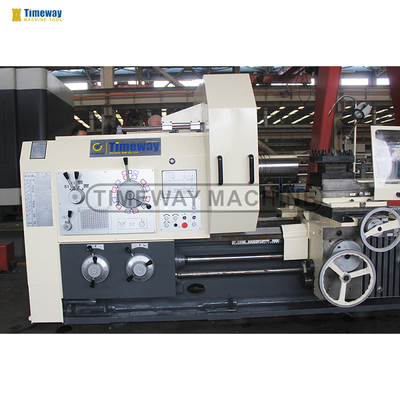

* Die Maschine Spindellager adoptiert bekannte Markenprodukte. Die Spindelbox adoptiert eine symmetrische Struktur, um die thermische Verformung einheitlich zu machen und die Verschiebung der Mitte der Spindel zu vermeiden.Zur Verringerung der thermischen VerformungDas vordere Ende der Hauptwelle hat eine dreigestützte Struktur eines zweischichtigen Winkelballlagers.Verbesserung der Genauigkeit und Steifigkeit. Die Getriebe im Kopfstück sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit aufrechterhält.
* Hochsteifes Einstücksbetten mit einer Spannweite von 755 mm, wodurch die Maschine eine hohe Stabilität und hohe Präzision aufweist und die Lastkapazität zwischen den Zentren bis zu 6000 kg betragen kann,und optional 8000 kg.
* Spindel durch Loch Durchmesser ist Φ130 mm, und nehmen A2-15 Spindel Nase Verbindung Typ, Auslauf Genauigkeit der Spindel ist besser.
* Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen drehen.
* Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 U/min bei 33 Drehzahlen.

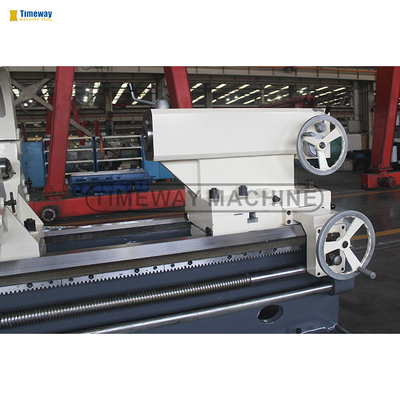

* Je nach Bearbeitungsbedarf können die Kunden elektrisch bewegliche Rückstände wählen, die Arbeitsintensität des Bedieners reduzieren und die Arbeitseffizienz verbessern.
* Diese Reihe Horizontale Drehmaschine eignet sich für die Verarbeitung großer und mittlerer Teile von Gießwaren, Stahl und Nichteisen
Metalle. Es kann äußeren Kreis, innere Loch, Endgesicht, Rillen, Bohren, Bohren und Nisten drehen und kann verschiedene innere
und externe Fäden, wie z. B. metrische, Zoll-, Modul- und Durchmesser.
* Die Maschine hat einen festen Körper, eine starke Steifigkeit, eine hohe Leistung, einen breiten Geschwindigkeitsbereich und ist in der Lage,
Schnitt: Bei Fertigstellung beträgt der Rundheitsfehler nicht mehr als 0,01 mm, der zylindrische Gradfehler nicht mehr als 0,03 mm in der Messlänge von 300 mm.
* Das Bett besteht aus gegossenem Strukturbett. Die inneren Rippen haben eine vernünftige Anordnung und eine hohe Steifigkeit, und die Führungsschiene verwendet ein Zwischenfrequenzschmelzverfahren.Auf der Gleitleitfläche, die Antriebssicherungstechnologie angewendet wird und die dynamischen Eigenschaften wie der Reibungsdämpfungskoeffizient optimal sind,Auf diese Weise wird das Auftreten von niedriggeschwindigem Krabbeln vermieden.
* Die Maschine Spindellager adoptiert bekannte Markenprodukte. Die Spindelbox adoptiert eine symmetrische Struktur, um die thermische Verformung einheitlich zu machen und die Verschiebung der Mitte der Spindel zu vermeiden.Zur Verringerung der thermischen VerformungDas vordere Ende der Hauptwelle hat eine dreigestützte Struktur eines zweischichtigen Winkelballlagers.Verbesserung der Genauigkeit und Steifigkeit. Die Getriebe im Kopfstück sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.geringe thermische Verformung und hohe Präzision, wodurch die Spindel während des langfristigen Betriebs eine relativ stabile Genauigkeit aufrechterhält.
* Hochsteifes Einstücksbetten mit einer Spannweite von 755 mm, wodurch die Maschine eine hohe Stabilität und hohe Präzision aufweist und die Lastkapazität zwischen den Zentren bis zu 6000 kg betragen kann,und optional 8000 kg.
* Spindel durch Loch Durchmesser ist Φ130 mm, und nehmen A2-15 Spindel Nase Verbindung Typ, Auslauf Genauigkeit der Spindel ist besser.
* Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen drehen.
* Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 U/min bei 33 Drehzahlen.
* Je nach Bearbeitungsbedarf können die Kunden elektrisch bewegliche Rückstände wählen, die Arbeitsintensität des Bedieners reduzieren und die Arbeitseffizienz verbessern.
Spezifikation | Einheit | AL-1000Bx4M |
Max. Schwenken Sie sich übers Bett. | mm | 1000 |
Max. Schwenken über Kreuzrutsche | mm | 615 |
Abstand zwischen den Zentren | mm | Für die Berechnung der Zinssätze sind folgende Angaben erforderlich: |
Max. Drehlänge | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten. |
Breite des Betts | mm | 755 |
Ladekapazität | Weigerung | 6000 (optional: 8000) |
Spindelnase | - | A2-15 (8xM22) |
Spindelbohrung | mm | 130 |
Spindelverstärker | - | Metrik 140 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | Vorwärts: 3.15-315, CW: 3.5-291 |
Schritt der Spindelgeschwindigkeit | Schritte | Vorwärts: 21, Rückwärts: 12 |
X/Z-Achsen Futtermittelarten | Arten | 56/56 |
Fütterungsbereich | mm | Längsrichtung: 0,1-12; Kreuz: 0,05-6; oberer Werkzeugpfosten: 0,025-3 |
Metrische Fäden (Arten) | mm | 1-120 (44) |
Inch-Gehäuse (Arten) | TPI | 28-1/4 (31) |
Modulfäden (Arten) | MP | 0.5-60 (45) |
Durchmesser von Gewinden (Arten) | DP | 1/2 bis 56 (38) |
Entfernung zwischen Spindelmitte und Werkzeugbasis | mm | 48 |
Drehwinkel des Werkzeugpfosten | - Nein. | ± 90° |
Kreuzrutschfahrt | mm | 520 |
Spitzenrutschfahrt | mm | 300 |
Größe des Werkzeugbereichs | mm | 45x45 |
Schnelle Zufuhrgeschwindigkeit | mm/min | Längsrichtung: 3740; Kreuz: 1870; oberer Werkzeugpfosten: 935 |
Durchmesser der Schwanzfeder | mm | 160 |
Schwanzfederfeder | mm | 300 |
Schwanzfederfeder | - | USE-Betrieb |
Hauptmotorleistung | kW | 22 |
Maschinenlänge | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
Maschinenbreite | mm | 2150 |
Maschinenhöhe | mm | 1700 |

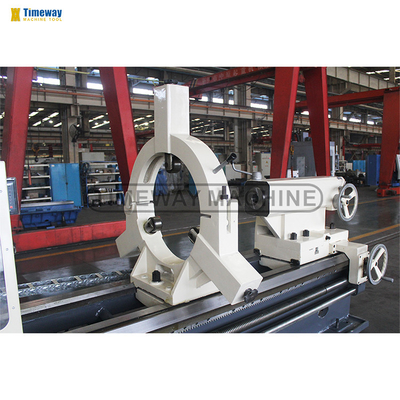

· 4- Kiefer-unabhängige Schleuder · Stetige Ruhe (über 3 Meter Länge) · Folgen Sie der Ruhezeit (über 3 Meter Länge) · Handbewegung des Schwanzbaus · Totes Zentrum des Schwanzbestandes · 4-Stations-Werkzeugposten · Kühlsystem · Arbeitsleuchte · Werkzeuge und Werkzeugkasten · Ausgleichswinkel und Schrauben · Bedienungsanleitung (englisch) | · Gesichtsplatte · 2- oder 3-Achsen-Digitalanzeiger · Schlauchschutz · Überbewahrung · Hinterer Spritzschutz · Schnell wechselnde Werkzeugpfosten · Schleifbefestigung |
