Schwere horizontale Drehmaschine mit Spindelgeschwindigkeit 3,15 315 rpm
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timac TIMEWAY |
| Modellnummer: | Die Daten sind in der Tabelle 1 aufgeführt. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $170,000.00/sets >=1 sets |
| Verpackung Informationen: | Holzgehäuse (verdampft) |
| Versorgungsmaterial-Fähigkeit: | 60 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Max. Länge des Werkstücks (mm): | 10000 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 3.15 - 315 U/m |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Breite des Betts (mm): | 755 |
| Typ: | Horizontale | Leistung des Spindelmotors ((kW): | 22 |
| Spannung: | Auf Wunsch des Kunden | Abmessungen (L*W*H): | 13100 x 2150 x 2150 mm |
| Gewicht (Kg): | 25000 kg | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Lange Lebensdauer | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Typ der Führung: | V-Flachschienen |
| Verarbeitungsmaterial: | Metall | Durchmesser der Schachtel: | 1250 mm |
| Rang von Inch-Fäden: | 28-1/4TPI (31) | Bandbreite der Modulfäden: | 0.5-60 (45) |
| mit einer Breite von mehr als 20 mm: | 1/2 bis 56 (38) | Größe des Werkzeugbereichs: | 45X45mm |
| Spindel-Bohrung: | 130 mm | Maximumspitzenhöhe: | 1640 mm |
| Max. Drehlänge: | 11800mm | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Saudi-Arabie | Kernkomponenten: | Lager, Pumpe, Zahnrad, Motor, Getriebe, andere, Druckbehälter |
| Max. Drehlänge (mm): | 9800 mm | Jahr: | 2020 |
| Hafen: | Tianjin oder Shanghai Hafen | ||
Produkt-Beschreibung
Beschreibung des Produkts

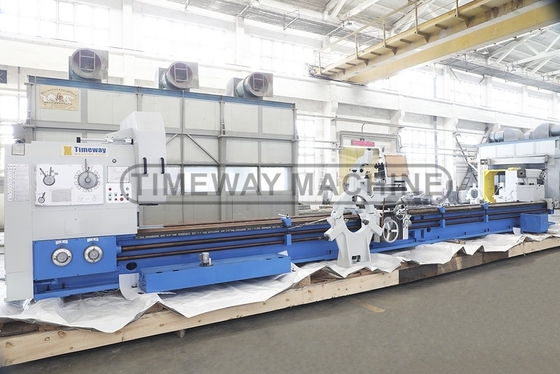

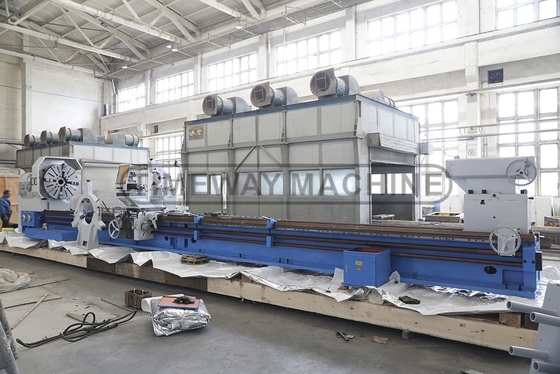

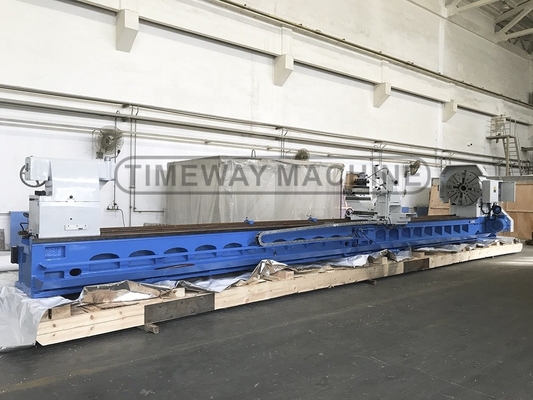

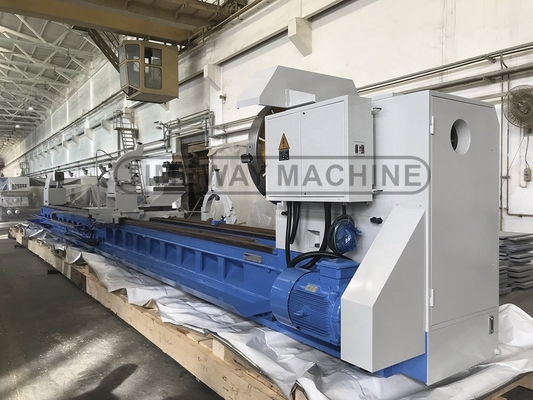

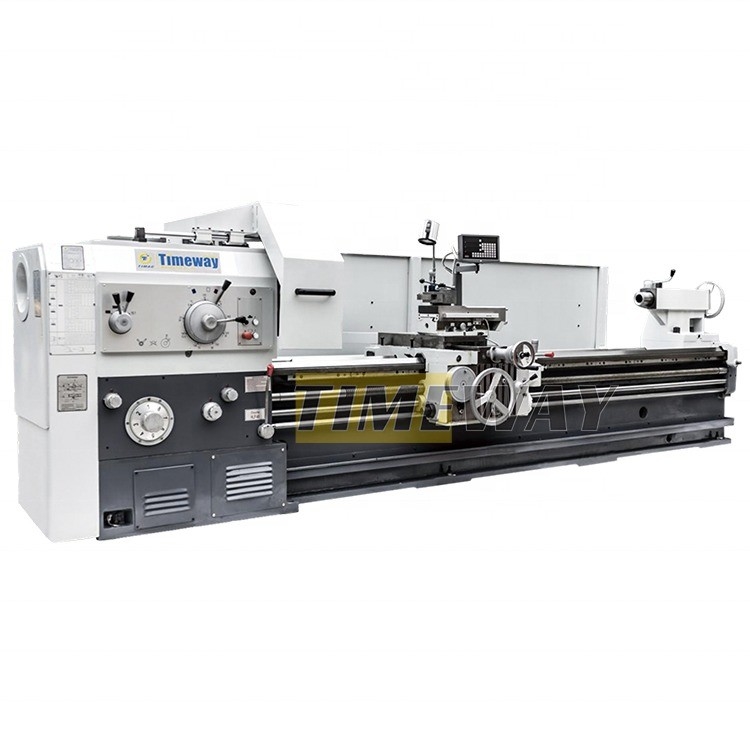

Schwere horizontale Drehmaschine
* Diese Dienstleistungen Horizontale Drehmaschine eignet sich für die Verarbeitung großer und mittlerer Teile von Gießwaren, Stahl und Nichteisen
Metalle. Es kann äußeren Kreis, innere Loch, Endgesicht, Rillen, Bohren, Bohren und Nisten drehen und kann verschiedene innere
und externe Fäden, wie z. B. metrische, Zoll-, Modul- und Durchmesser.
* Die Maschine hat einen festen Körper, eine starke Steifigkeit, eine hohe Leistung, einen breiten Geschwindigkeitsbereich und ist in der Lage,
Schnitt: Bei Fertigstellung beträgt der Rundheitsfehler nicht mehr als 0,01 mm, der zylindrische Gradfehler nicht mehr als 0,03 mm in der Messlänge von 300 mm.
Metalle. Es kann äußeren Kreis, innere Loch, Endgesicht, Rillen, Bohren, Bohren und Nisten drehen und kann verschiedene innere
und externe Fäden, wie z. B. metrische, Zoll-, Modul- und Durchmesser.
* Die Maschine hat einen festen Körper, eine starke Steifigkeit, eine hohe Leistung, einen breiten Geschwindigkeitsbereich und ist in der Lage,
Schnitt: Bei Fertigstellung beträgt der Rundheitsfehler nicht mehr als 0,01 mm, der zylindrische Gradfehler nicht mehr als 0,03 mm in der Messlänge von 300 mm.
Merkmal
* Hochsteifigkeit Einstück-Bett mit 755 mm Spannweite, wodurch die Maschine eine hohe Stabilität und hohe Präzision hat, und die Ladekapazität zwischen den Zentren kann bis zu 6000 kg betragen,und 8000 kg optional.
* Spindel durch Loch Durchmesser ist Φ130mm, und nehmen A2-15 Spindel Nase Verbindung Typ, Auslauf Genauigkeit der Spindel ist besser.
* Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen drehen.
* Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 Rpm mit 33 Drehzahlen.
* Je nach Bearbeitungsbedarf können die Kunden elektrisch bewegliche Rückstände wählen, die Arbeitsintensität des Bedieners reduzieren und die Arbeitseffizienz verbessern.
* Spindel durch Loch Durchmesser ist Φ130mm, und nehmen A2-15 Spindel Nase Verbindung Typ, Auslauf Genauigkeit der Spindel ist besser.
* Die Maschine kann verwendet werden, um die kurze konische Oberfläche durch den oberen Werkzeugpfosten zu schneiden, und die lange konische Oberfläche kann durch den oberen Werkzeugpfosten und die Längszufuhr zusammen drehen.
* Hohe Leistung, hohe Steifigkeit und breiter Drehzahlbereich für hohe Geschwindigkeit und leistungsstarkes Schneiden, Drehzahlbereich 3,15-315 Rpm mit 33 Drehzahlen.
* Je nach Bearbeitungsbedarf können die Kunden elektrisch bewegliche Rückstände wählen, die Arbeitsintensität des Bedieners reduzieren und die Arbeitseffizienz verbessern.
Spezifikation
Spezifikation | Einheit | Die Nummern sind folgende: |
Max. Schwenken Sie sich übers Bett. | mm | 1640 |
Max. Schwenken über Kreuzrutsche | mm | 1250 |
Abstand zwischen den Zentren | mm | Für die Berechnung der Zinssätze sind folgende Angaben erforderlich: |
Max. Drehlänge | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten. |
Breite des Betts | mm | 755 |
Ladekapazität | Weigerung | 6000 (optional: 8000) |
Spindelnase | - | A2-15 (8xM22) |
Spindelbohrung | mm | 130 |
Spindelverstärker | - | Metrik 140 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | Vorwärts: 3.15-315, CW: 3.5-291 |
Schritt der Spindelgeschwindigkeit | Schritte | Vorwärts: 21, Rückwärts: 12 |
X/Z-Achsen Futtermittelarten | Arten | 56/56 |
Fütterungsbereich | mm | Längsrichtung: 0,1-12; Kreuz: 0,05-6; oberer Werkzeugpfosten: 0,025-3 |
Hauptmotorleistung | kW | 22 |
Maschinenlänge | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
Maschinenbreite | mm | 2150 |
Maschinenhöhe | mm | 2150 |
Standardzubehör:
* 4- Kiefer-unabhängiger Schlag
* Stetige Ruhe (über 3 Meter Länge)
* Nach der Ruhezeit (über 3 Meter Länge)
* Handbewegtes Heckstock
* Totes Zentrum des Schwanzstockens
* 4-Stations-Werkzeugpfosten
* Kühlsystem
* Arbeitsleuchte
* Werkzeuge und Werkzeugkasten
* Ausgleichswinkel und Schrauben
* Bedienungsanleitung (englisch)
* Stetige Ruhe (über 3 Meter Länge)
* Nach der Ruhezeit (über 3 Meter Länge)
* Handbewegtes Heckstock
* Totes Zentrum des Schwanzstockens
* 4-Stations-Werkzeugpfosten
* Kühlsystem
* Arbeitsleuchte
* Werkzeuge und Werkzeugkasten
* Ausgleichswinkel und Schrauben
* Bedienungsanleitung (englisch)
Zusätzliches Zubehör:
* Gesichtsplatte
* Digitale Anzeige in 2 oder 3 Achsen
* Chuck-Wächter
* Werkzeugpfosten-Schutz
* Hintersteckenschutz
* Schnell wechselnde Werkzeughalte
* Schleifbefestigung
* Digitale Anzeige in 2 oder 3 Achsen
* Chuck-Wächter
* Werkzeugpfosten-Schutz
* Hintersteckenschutz
* Schnell wechselnde Werkzeughalte
* Schleifbefestigung
