Detailinformationen |
|||
| CNC oder nicht: | Normal | Die Situation: | Neues |
|---|---|---|---|
| Schleiflänge ((mm): | 1000 | Oberflächenrauigkeit (μm): | 00,05 μm |
| Tabellen-Größe (Millimeter): | 406*1020 | Spannung: | 220V/380V |
| Abmessungen (L*W*H): | 2950*2270*2210 | Gewicht (Kg): | 5500 |
| Leistung (kW): | 4 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Standort des Ausstellungsraums: | Vietnam, Marokko, Südafrika, Südkorea, Kanada, Usbekistan, Italien |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, Lager, Pumpe | Anwendbare Branchen: | Herstellungsbetrieb |
| Größe der Tabelle: | 406*1020 | Elektrischer magnetischer Chuck Size: | 400*1000 |
| Abstand von der Spindel zum Tisch: | 580 | Ladekapazität (einschließlich Schlagzeug): | 600 |
| Längsschaltgeschwindigkeit: | 5-25 | Tabellenübergreifende intermittierende Zufuhrrate: | 0.1 bis 8 |
| Vertikale Zufuhrrate (MPG): | 0.005-0. Das ist nicht wahr.5 | Grindradgröße: | 350*40*127 mm |
| Hauptmotorleistung: | 4 | Maschinengewicht: | 3700 |
Produkt-Beschreibung
Beschreibung der Produkte

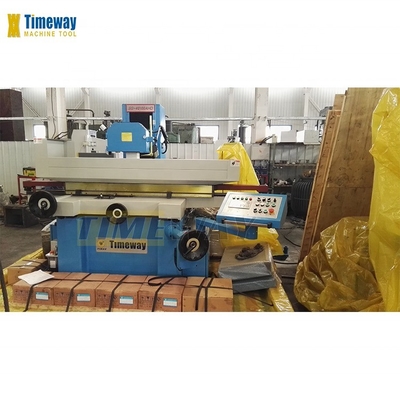

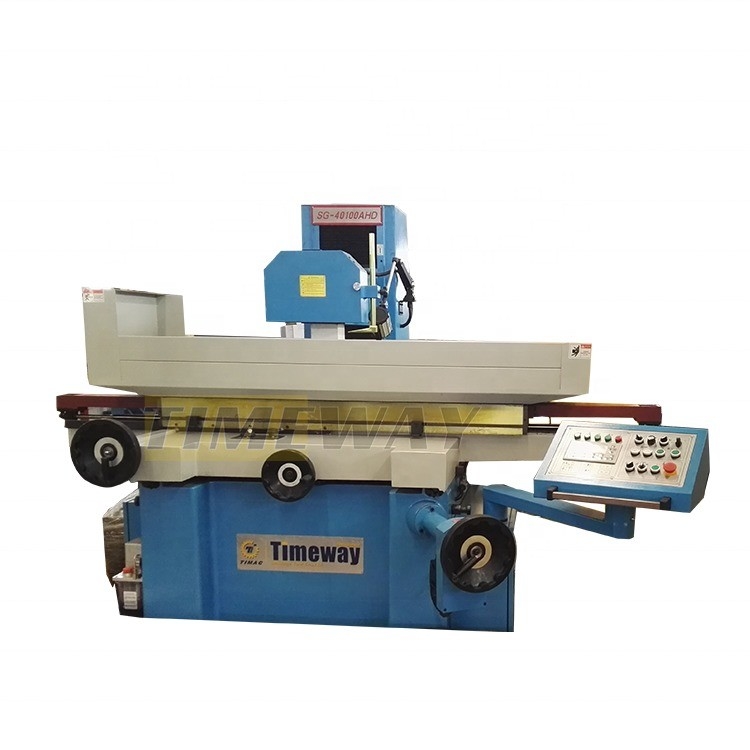

Maschine zum Schleifen von Bewegungsoberflächen mit Sattel
AH AHR AHDFeichen:
SG-Serie Sattel bewegliche Oberflächenschleifmaschine, die Tischgröße umfasst 200x500
250 mal 500, 300 mal 630, 300 mal 1000, 400 mal 800, 400 mal 1000.
250 mal 500, 300 mal 630, 300 mal 1000, 400 mal 800, 400 mal 1000.
Die perfekt gestaltete symmetrische Struktur sorgt dafür, dass die Maschine für Präzisionsschleifen geeignet ist.Arbeitstisch machen Rückwärtsbewegung angetrieben durch hydraulische, und Spindel machen eine Hebbebewegung und werden von einem manuellen (AH-Serie), einem Wechselstrommotor (AHR-Serie) oder einem Wechselstromservomotor (AHD-Serie) angetrieben.
SG-AH: Automatische Zufuhr auf Kreuz, hydraulisches Getriebe auf Längs, manuelles auf vertikal.
SG-AHR: Automatisierte Zufuhr auf Kreuz, hydraulisches Getriebe auf Längsrichtung, schnelle Bewegung auf Vertikalrichtung.
SG-AHD: Automatische Anlage im Quer, hydraulische Übertragung im Längs, automatische Anlage im Vertikal.Hochsteifigkeit Ein-Teil-Stand nimmt hochwertiges Gusseisen zur Gewährleistung der Stabilität und Leistung der gesamten Maschine.
Gut gestaltete Steuerung mit zweiseitiger Drehstruktur, ermöglicht dem Bediener sehr einfach eine geeignete Arbeitsposition, verbessert die Arbeitseffizienz.Sichere und zuverlässige elektrische Steuerung,Sicherheitsschutzanlage mit Verriegelung, entworfen werden, die den Anforderungen der CE-Stromspannung entsprechen.Unabhängige hydraulische Stationsanlagen mit Luftkühlung, die bei geringem Temperaturanstieg stabil laufen,ausreichend Leistung für das Präzisionsschleifen liefern.
Gut gestaltete Steuerung mit zweiseitiger Drehstruktur, ermöglicht dem Bediener sehr einfach eine geeignete Arbeitsposition, verbessert die Arbeitseffizienz.Sichere und zuverlässige elektrische Steuerung,Sicherheitsschutzanlage mit Verriegelung, entworfen werden, die den Anforderungen der CE-Stromspannung entsprechen.Unabhängige hydraulische Stationsanlagen mit Luftkühlung, die bei geringem Temperaturanstieg stabil laufen,ausreichend Leistung für das Präzisionsschleifen liefern.
Doppelmauerte Säulenkonstruktion, bieten eine hohe starre Unterstützung der Schleifspindel.
Der geschlossene Stahlschutz ist für den Schutz des Spindelmotors und der Führungsanlage ausgestattet, die die Säule sicher und schön machen.Schritt für Schritt bewegen, ohne zu schockieren..
Die Führungsstraße ist mit Turzit beschichtet und präzise handgeschraubt, bewegt sich reibungslos und hält die Genauigkeit lange.
Die AHD-Serie-Schleifmaschine ist standardmäßig mit einem Auto-Down-Feed-Servo-Motor ausgestattet und von PLC und HMI mit eingebautem Programm gesteuert.
Spezifikation | Einheit | SG-40100AH SG-40100AHR SG-40100AHD |
Größe der Tabelle | mm | 406x1020 |
Größe des elektromagnetischen Schubs | mm | 400 x 1000 |
Abstand von der Spindel zum Tisch | mm | 580 |
Tabellenkreuzfahrt | mm | 450 |
Tabelle Längsfahrt | mm | 1130 |
Ladekapazität (einschließlich Schlagzeug) | Weigerung | 600 |
Längsschaltgeschwindigkeit | m/min | 5 bis 25 |
Tabellenübergreifende intermittierende Zufuhrrate | mm/str | 0.1 bis 8 |
Geschwindigkeit der Schnellzufuhr über den Tisch | mm/min | 990 |
Tabellenquerschnitt der Handräder | mm/g | 0.02 |
Vertikale intermittierende Zufuhrgeschwindigkeit des Radkopfes | mm/str | AH: - AHD: 0,005-0.5; |
Vertikalgeschwindigkeitszufuhr des Radkopfes | mm/min | AH: AHR: 650; AHD: 480; |
Vertikalzufuhr des Handrads zum Radkopf | mm/g | 0.005 |
Drehzahl der Spindel (50/60HZ) | Umdrehungen pro Minute | 1450/1750 |
Größe des Schleifrads | mm | 350x40x127 |
Hauptmotorleistung | kW | 4 |
Maschinendimensionen (LxWxH) | cm | 440x240x190 |
Abmessungen der Packung (LxWxH) | cm | 295x227x221 |
Maschinengewicht | Weigerung | 3700 |
Maschinengewicht | Weigerung | 19500 |
Betriebsanleitung (englische Ausgabe) | Ausgleichsstand |
Arbeitsleuchte | Magnetische Trennmaschine |
Ausgleichsschiene | Papierfilter |
Standardschleifrad | Ölbehälterschutz |
Magnetische Schleuderscheibe | Abgase aus Staub |
mit einer Leistung von mehr als 1000 W | Parallelrad-Dresser |
Kühlmittelbehälter | Digitale Ablesung in 2 Achsen |
Räderflansche und -abzug | Zusatzgehälterflansche |
Hinterhalt für Rollenkleidung | |
Ausgleichs-Keil und -Schraube | |
Schmiersystem | |
Werkzeugkasten und Werkzeuge |
Die Führungsstraße ist mit
Turzit und Präzisionshand
Schrauben, sanft bewegen und
Die Präzision hält die Lebensdauer.
Turzit und Präzisionshand
Schrauben, sanft bewegen und
Die Präzision hält die Lebensdauer.
Der Arbeitstisch wird von
eingeführte hydraulische Ventil-Einheit,
Sie können sich ohne Probleme bewegen.
Das ist schockierend.
eingeführte hydraulische Ventil-Einheit,
Sie können sich ohne Probleme bewegen.
Das ist schockierend.

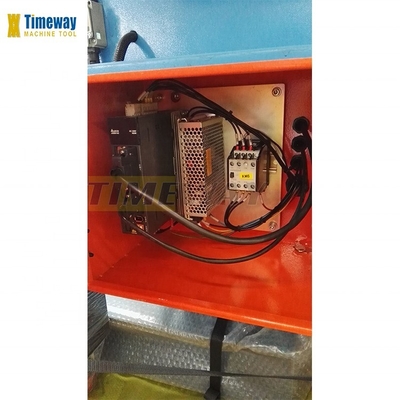

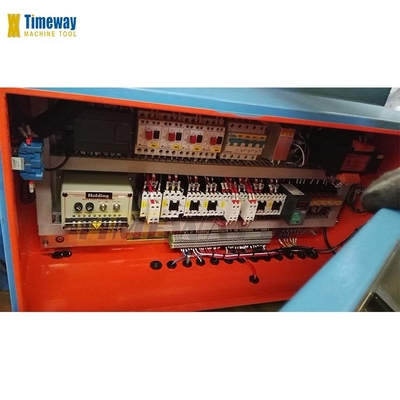

Sicherer und zuverlässiger elektrischer Steuerung, Sicherheitsschutzanschließungssystem, entsprechend der CE-Verspannungsanforderung entworfen.
