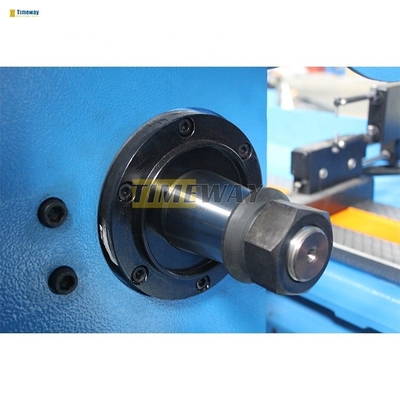

Schleifspindel mit segmentierten hochpräzisen Lagern, einstellbar und wartungsarm.
Die Drehzahl der Arbeitskopfspindel ist unendlich variabel und wird durch einen Frequenzmotor und einen Interver angetrieben, der während des Bearbeitungsprozesses leicht angepasst und optimiert werden kann.
 |

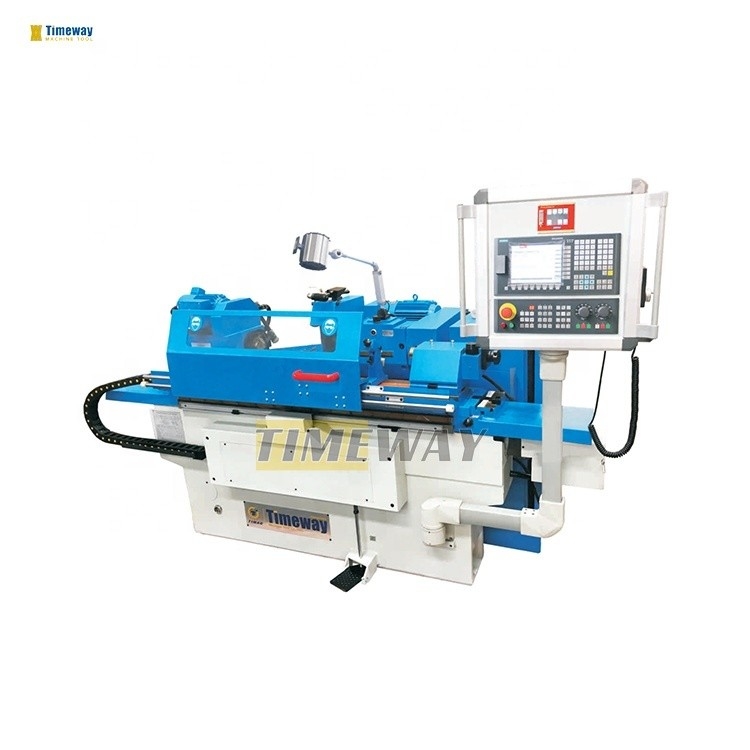

SIEMENS CNC-System Hochpräzisionsschleifmaschine 800mm Schleiflänge 3000kg Gewicht
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMEWAY |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $29,999.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 200 | Schleiflänge ((mm): | 800 |
|---|---|---|---|
| Max. Länge des Werkstücks (mm): | 850 | Max. Weight des Werkstückes (Kilogramm): | 50 |
| Mittelhöhe (Millimeter): | 135 | Rad-Größe (Millimeter): | 400 |
| Geschwindigkeit des Rades (umdreh/min): | 2130 | Rundheit ((mm): | 1.5 |
| Oberflächenrauigkeit (μm): | 0.32 | Jahr: | 2022 |
| Spannung: | Wie der Kunde verlangt | Abmessungen (L*W*H): | 3000 x 1600 x 1500 mm |
| Gewicht (Kg): | 3000 | Leistung (kW): | 10.825 |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Gewährleistung: | 1 Jahr |
| Standort des Ausstellungsraums: | Indien, Indonesien, die Vereinigten Arabischen Emirate, Deutschland, Mexiko, Frankreich, Australien, | Anwendbare Branchen: | Produktionsbetriebe, Energie und Bergbau, Bauarbeiten |
| Art der Vermarktung: | Neues Produkt 2019 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, Maschine, andere | Die Situation: | Neues |
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Durchmesser der Schleifmaschine: | 8-200mm |
| Zentrum für die Verpackung: | MT4 | Rückenstockzentrum: | MT4 |
| Grindradgröße: | 400X50X203 | X-Achse Min.Zufuhrstelle: | 0.001 mm |
| Z-Achse Min.Zuführungseinheit: | 0.001 mm | Leistung des Längsservomotors: | 1.6kw |
| Leistung des Querservomotors: | 1.6kw | Typ: | Maschinen für die Maschinenherstellung |
| Ladekapazität: | 50 kg | ||
Produkt-Beschreibung
Beschreibung der Produkte
*Die CNC-Zylindermaschine eignet sich für die Chargenproduktion von Zylinderteilen, die mit einem hohen Preis-Leistungs-Verhältnis geschliffen werden.
*Der Maschinenstandard verwendet das deutsche SIEMENS CNC-System und das Exekutivsystem wird durch den CNC-Servoantrieb und den Servomotor angetrieben.Die Längsbewegung des Arbeitsplatzes (Z) und die Querschnittsbewegung des Radkopfes (X), die bei der hohen Genauigkeit der Einspeisung durch die Servomotoren, die das Kugelschraubgetriebe antreiben, realisiert werden.
*Der Maschinenstandard verwendet das deutsche SIEMENS CNC-System und das Exekutivsystem wird durch den CNC-Servoantrieb und den Servomotor angetrieben.Die Längsbewegung des Arbeitsplatzes (Z) und die Querschnittsbewegung des Radkopfes (X), die bei der hohen Genauigkeit der Einspeisung durch die Servomotoren, die das Kugelschraubgetriebe antreiben, realisiert werden.
*Mit der SIEMENS-CNC-Systemprogrammierung und der einfachen Mensch-Maschine-Schnittstelle und mit anderen CNC-Systemen und konfigurierten Online-Automatikmessgeräten für die Wahl der Kunden.
*Einfache und einfach zu bedienende Schleifmaschine, die nach einfacher Ausbildung leicht bedient werden kann.Ein automatisches Schleifen für das jeweilige Werkstück wird realisiert..
* Diese Maschine verfügt über eine automatische Tabellenverschiebung, die mehrere Schritte eines Werkstücks automatisch schleifen kann.Die mehrstufige Maschine kann beliebig für das Längsschleifen und Schneiden in Schleifsequenz und Schleifprozessparameter angeordnet werden.
* CNC-Steuerungssystem mit Funktion der automatischen Radverkleidung und Kompensation.
*Der Radkopfspindel wird durch drei hydrodynamische Lager mit Buschen getragen und für den Benutzer steht auch ein hochpräzises hydrodynamisch-statisches Lager zur Verfügung.
*Zeitliche Bereitstellung der Schmierung für bewegliche Maschinenteile nach Programmbildung. Automatische Schmierung aller beweglichen Teile.
* Arbeitskopfspindel, angetrieben durch einen Variabelfrequenzmotor und einen Frequenzumrichter, und durch M- und S-Code des CNC-Systems für schrittlose Geschwindigkeit programmiert.
* Arbeitskopfspindel, angetrieben durch einen Variabelfrequenzmotor und einen Frequenzumrichter, und durch M- und S-Code des CNC-Systems für schrittlose Geschwindigkeit programmiert.
* Radkopf dreht sich um 180° für den Wechsel des Außen- und Innenschleifens.
Spezifikation | Einheit | GK-200H | UGK-200H |
Dia. Boden (O.D.) | mm | 8 bis 200 | 8 bis 200 |
Schleiflänge (O.D.) | mm | 500/800 | 500/800 |
Mittelhöhe | mm | 135 | 135 |
Abstand zwischen den Zentren | mm | 550/850 | 550/850 |
Zentrum für die Verpackung | - | MT4 | MT4 |
Rückenstockzentrum | - | MT4 | MT4 |
Ladekapazität | Weigerung | 50 | 50 |
Größe des Schleifrads | mm | F400x50xF203 | F400x50xF203 |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 38 (hydrodynamisch-hydrostatisch 45 m/s) | 38 (hydrodynamisch-hydrostatisch 45 m/s) |
Schleifspindelgeschwindigkeit | Umdrehungen pro Minute | 2130 | 2130 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | - | 16000 |
Dia. Boden (Id) | mm | - | 13 bis 100 |
X-Achse Min. Zuführungseinheit | mm | 0.001 | 0.001 |
Z-Achse Min. Zuführungseinheit | mm | 0.001 | 0.001 |
Gesamtleistung | kW | 10.825 | 10.825 |
Leistung des Längsservomotors | kW | 1.6 (6N.m) | 1.6 (6N.m) |
Leistung des Querservomotors | kW | 1.6 (6N.m) | 1.6 (6N.m) |
Rundheit | Ich weiß nicht. | 1.5 | 1.5 |
Grobheit | Ich weiß nicht. | Ra0.32 | Ra0.32 |
Einheitlichkeit des Längsschnittes | Ich weiß nicht. | 5 | 5 |
·Schleifrad, · Schleifradflansche, · Drei Kieferschlag (UG), · Fahrhund, ·Schleifstange für die innere Schleifung (UG), · Schleifradschleifer, · Radbalancierungsschiene, · offene Art der stetigen Ruhe · Toten Zentren, · Frequenzumrichter, · Kühlmittelanlage, · Arbeitsleuchte, · Ausgleichskeil, · Betriebsanleitung (englische Ausgabe). | · Radgleichstand · Radius-Dresser · Zentrale Ruhe des Typs Schließen · Digitale Ablesung · Papierfilter · Magnetische Trennmaschine |
Der Tisch kann einen bestimmten Winkel für das Schleifen eines konischen Zylinders drehen.
Der Standardschwanz kann entweder manuell mit dem Griff oder hydraulisch mit dem Fußpedal gesteuert werden, manchmal kann das Handrad am Ende des Schwanzstocks eine verstellbare Klemmkraft aufweisen.
Außenschleifen für Drehteile
Der Schleifkopf kann um 180° gedreht werden, um von innen nach außen zu schleifen.

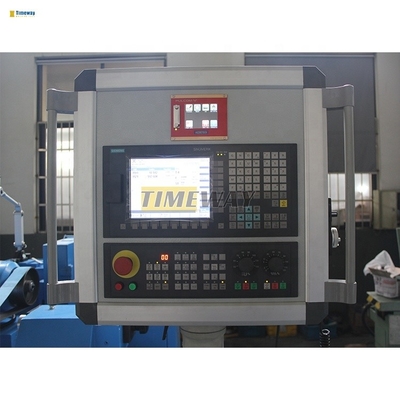

Mit der SIEMENS CNC-Systemprogrammierung und Mensch-Maschine-Schnittstelle, einfach und einfach, und ausgestattet mit anderen CNC-Systemen und konfigurierten Online-automatischen Messgeräten für die Wahl der Kunden.
